Ugradnja cirkulacijske crpke u sustav grijanja: značajke

U ovom ćemo članku govoriti o tome kako instalirati cirkulacijsku crpku u sustavu grijanja, bez pomoći kvalificiranih stručnjaka. Tema članka je relevantna jer se u većini sustava grijanja koriste specijalizirani puhari.

Unatoč činjenici da su neki kotlovi za grijanje proizvedeni s integriranom pumpom, većina kotlova i dalje rade pomoću daljinskog tlaka.

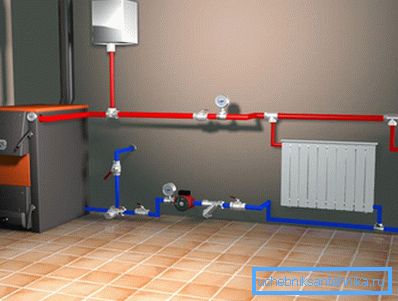

Primjer uređaja za prisilnu cirkulaciju rashladne tekućine u seoskom domu

Prije nego što razmotrimo značajke instalacije, definiramo za početak, koji su razlozi za instalaciju i upotrebu cirkulacijskih crpki.

Potreba za cirkulacijskom pumpom

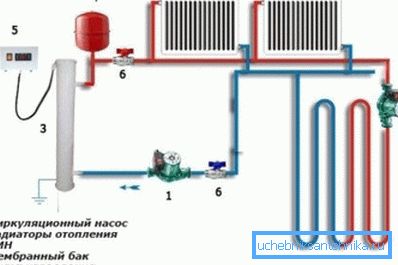

Shema sustava grijanja u seoskom domu

Najčešći problem u radu sustava grijanja u privatnoj kući je neravnomjerna raspodjela topline. Kod radnih krugova s ​​prirodnom cirkulacijom, nije neobično da se radijatori zagrijavaju u sobama koje su udaljene od kotla, dok su obližnje baterije već vruće (saznajte ovdje kako je sustav s dvije cijevi ispravno instaliran).

U takvim slučajevima potrebno je poduzeti mjere kako bi se rashladna tekućina intenzivnije kretala kroz sustav.

Za ravnomjerniju raspodjelu topline kroz cjevovod i baterije danas se koriste sljedeće metode:

  • Ugradnja cijevi većeg promjera u usporedbi s izvorno instaliranim cijevima.

Kompletna zamjena cijevi vlastitim rukama učinkovita je metoda koja vam omogućuje značajno povećanje performansi sustava. No, odlučivši se koristiti ovu metodu, morate zapamtiti da će vam trebati profesionalni izračun omjera promjera presjeka do duljine cijevi. Štoviše, cijena cijevi za zamjenu cjelokupnog sustava bit će znatna, a također će trebati i vrijeme za instalaciju.

  • Ugradnja u sustav grijanja pumpe za prisilno cirkuliranje rashladnog sredstva.

Ugradnja cirkulacijske crpke u sustav grijanja omogućuje vam da radite bez zamjene cjevovoda i time smanjuje vrijeme i troškove materijala.

Rezultat ugradnje ove opreme bit će ujednačenost pokazatelja temperature u cijeloj kući. Štoviše, zbog intenzivne cirkulacije rashladnog sredstva, moguće je isključiti vjerojatnost zračnih čepova, što ima pozitivan učinak na vijek trajanja opreme za grijanje.

Načelo rada i značajke dizajna

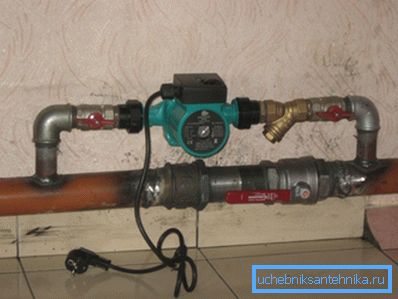

U fotoaparatu crpke s premosnicom

Prije postavljanja cirkulacijske crpke za grijanje, razmotrite načelo rada ovog uređaja. Kao što je već spomenuto, oprema je dizajnirana tako da osigurava prisilnu cirkulaciju rashladnog sredstva u zatvorenom sustavu.

Dizajn crpke sastoji se od elektromotora, rotora i osovine s rotorom. Svi strukturni elementi su zatvoreni u zapečaćenom metalnom kućištu.

Princip mehanizma je jednostavan. Uređaj je montiran u rupturu cjevovoda. Zbog rotacije osovine s rotorom, rashladno sredstvo se ubrzava u željenom smjeru.

U pravilu, pritisak koji proizlazi iz rotacije rotora je dovoljan da učinkovito pomakne tekući medij iz kotao na najudaljeniju točku sustava i natrag.

Glavne vrste

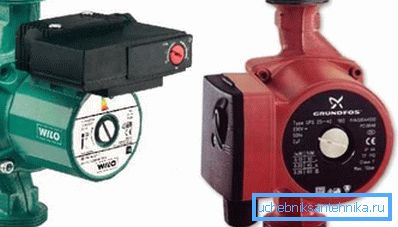

Današnji najpopularniji modeli crpki

Na tržištu su dostupne sljedeće vrste cirkulacijskih crpki:

  1. Izmjene "suhog" tipa, u kojem rotor ne dolazi u izravni dodir s rashladnom tekućinom.

Radni dio takvog uređaja izoliran je od elektromotora pomoću brtvenih prstenova od nehrđajućeg čelika. Kada mehanizam radi, prstenovi se okreću jedan prema drugom. Zbog razlike tlaka na jednoj i drugoj strani prstena osigurava se odgovarajući stupanj nepropusnosti.

Među prednostima ovog rješenja bilježimo visoku učinkovitost i dosežu 80%. Međutim, postoji značajan nedostatak, ovu vrstu opreme karakterizira prekomjerna buka. Stoga se ugradnja treba izvoditi u zasebnoj zvučno izoliranoj prostoriji.

"Suhe" crpke zauzvrat su tri vrste:

  • vertikalne promjene s položajem mlaznica na jednoj osi i vertikalnom položaju motora;
  • horizontalne izmjene s horizontalnim motorom, ispusnu cijev na tijelu i usisnu cijev na prednjoj strani osovine;
  • blok modifikacije, u kojima rashladno sredstvo teče u smjeru uzdužne osi i prikazano je na radijalnom opterećenju.
  1. Pumpe "mokre vrste" razlikuju se od "suhih" punkera u tome što je rotor i impeler u napunjenom stanju.

U ovom slučaju, rashladna tekućina djeluje kao rashladno sredstvo i mazivo. Rotor se odvaja od motora posebnim "staklom" od nehrđajućeg čelika.

Među prednostima ovog uređaja bilježimo nisku razinu buke. No, postoji značajan nedostatak - učinkovitost mokrih pumpi ne prelazi 50%, što je red veličine manje od pokazatelja koji su pokazani suhim analozima.

Nakon što odlučimo o izboru opreme za pumpanje, razmislite o tome kako ga instalirati.

Značajke instalacije

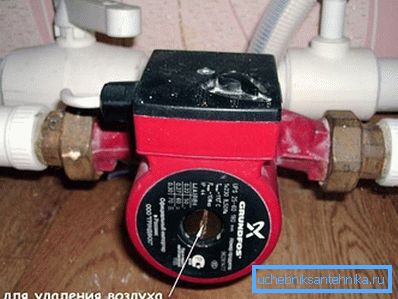

Uređaj za uklanjanje zraka na kućištu crpke

U početnoj fazi treba izvršiti proračun cirkulacijske crpke za grijanje. To se vrši prema sljedećoj formuli:

Q = N / t2-t1,

gdje je Q kapacitet crpke, t je temperatura na izlazu kotla, a N je snaga opreme za grijanje.

Svi ovi parametri mogu se naći u uputama priključenim na odabrani uređaj.

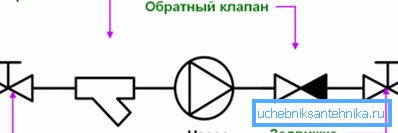

Shema instalacije crpki i cjevovoda

Upute za instalaciju su jednostavne i stoga ćete se sami nositi s ovim zadatkom bez uključivanja stručnjaka.

  • Prije instalacije, pročitajte priručnik uređaja i dijagram ožičenja.

Važno: Instalacija se mora provesti uz očekivanje da ovo mjesto ima jednostavan pristup.

  • Ispustite svu vodu iz sustava.
  • Izrežite cijev kako je prikazano na dijagramu.
  • Ugradite crpku u skladu s uputama.
  • Uređaj je priključen na standardnu ​​električnu mrežu od 220 V.
  • Po dovršetku instalacije, sustav se napuni vodom, a iz njega se povlači suvišak zraka. Nakon toga možete početi uključivati ​​crpku.

Važno: Tijekom instalacije preporuča se zaobići (zaobići). Zbog ove zaobilaznice, sustav će funkcionirati na prirodan način s isključenim napajanjem.

zaključak

Dakle, gledali smo kako i kroz koju opremu možete sustav grijanja učiniti funkcionalnijim i produktivnijim. Ostaje kupiti prikladnu pumpu i nastaviti njegovu instalaciju (vidi i članak Ispitivanje sustava grijanja: svrha, značajke, postupak rada).

Više korisnih informacija o ovoj temi možete pronaći promatranjem videozapisa u ovom članku.
