Ugradnja grijaćih radijatora: norme i pravila ugradnje

Instaliranje grijaćeg radijatora je ključan zadatak, čija kvaliteta provedbe određuje rad čitavog sustava. Kako biste izbjegli poplave u stanu i propuštali veze, trebali biste znati postupak i pravila za postavljanje uređaja za grijanje. Reći ćemo vam kako instalirati grijanje.

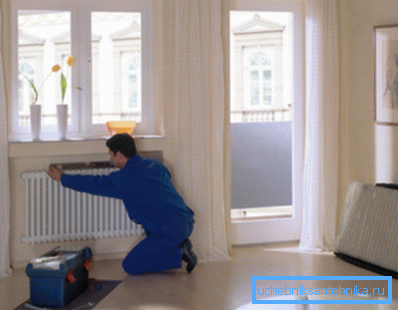

Da biste razumjeli kako instalirati radijatore, morate znati načela za rad.

Ugradnja grijaćih radijatora

Izvedbe cjevovoda

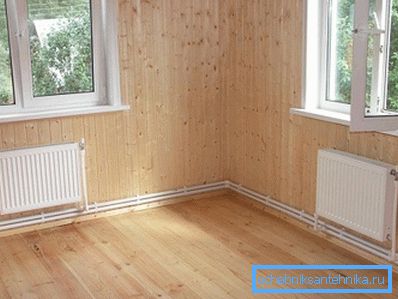

Prije pravilnog postavljanja radijatora, odredite vrstu kablova.

Pravila za ugradnju radijatora mogu varirati ovisno o vrsti sustava grijanja i načinu spajanja uređaja.

Po vrsti sustava može biti:

  1. Jednostruka cijev. Ovdje su proizvodi povezani u nizu s jednom cijevi, koja obavlja i opskrbu i povratni tok nosača topline. U tom slučaju, povratni protok prethodnog konvektora je tok sljedećeg, a svaki sljedeći čvor dobiva lagano ohlađenu rashladnu tekućinu;
  2. Dvocijevni. U ovoj shemi, proizvodi su povezani paralelno između dvije cijevi: opskrba i povratak. U ovom slučaju, rashladna tekućina otprilike iste temperature dostavlja se svim čvorovima;
  3. kolekcionar. Ovdje postoji kombinacija dviju prethodnih metoda: između dva cjevovoda, opskrbe i povratka, jedan krugovi s jednim konvektorom su spojeni paralelno. Budući da obično postoje mnogi takvi krugovi, oni su spojeni preko kolektora, što je razlog za naziv tipa ožičenja.

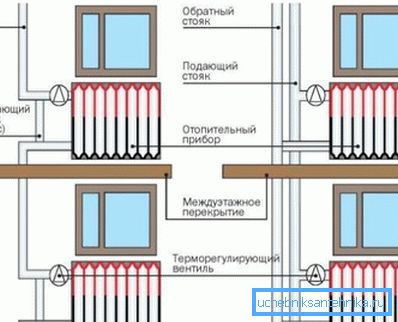

Jednostruki i dvostruki sustavi ožičenja.

Obratite pažnju! Jednostavno je razlikovati jedan sustav od drugog: u jednocjevnom sustavu, samo jedna cijev se uklapa u svaki izmjenjivač topline, u dvocjevnoj cijevi postoje dvije cijevi, u kolektorskom sustavu, dvije cijevi iz svakog uređaja idu u kolektorski čvor.

Instalacijska shema radijatora ima glavne razlike u provedbi dvostrukog ili jednostrukog sustava. Činjenica je da instalacija grijaćih radijatora u jednocjevnom sustavu prema SNiP zahtijeva premošćivanje, što sprječava prekid struje ako se jedan od konvektora prekine.

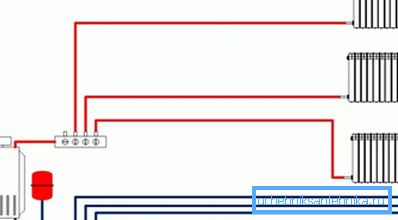

Ožičenje kolektora sheme.

U slučaju krugova kolektora i dvokrilaca, baterije su spojene paralelno, a krug se ne prekida. Uklanjanje i ugradnja radijatora grijača je moguće bez zatvaranja sustava. Da biste to učinili, jednostavno isključite slavine instalirane na ulaznim i izlaznim mlaznicama rashladnog sredstva.

Obratite pažnju! Sustavi oduzimanja dvoslojnih i kolektorskih sustava smatraju se učinkovitijim i progresivnim, no njihova je cijena veća zbog većeg broja cijevi sustava grijanja i ventila.

Metode priključenja baterije

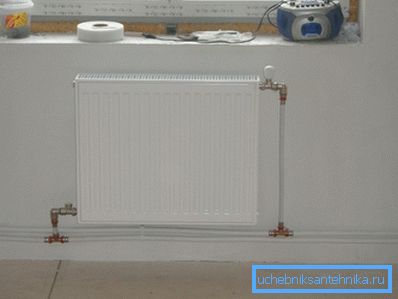

Na slici je prikazan dijagonalni spoj konvektora.

Osim ožičenja, na način na koji je priključen na cjevovod utječe kako instalirati grijaće radijatore.

Postoje tri takve metode:

  1. Bočna veza. U kućama sovjetske konstrukcije je najčešći, pogotovo okomito ožičenje, kada jedan ili dva ustaju uđu u prostoriju, dvije ograde cijevi, na koje je jedna strana baterije spojena, izlaze iz sobe;
  2. Donji spoj. Ova metoda je više tipična za vodoravne ožičenje, kada linija ide duž dna ili ispod njega, a uređaj je povezan s donjom os kolektorom prema mlaznicama;
  3. Dijagonalna veza. Može se koristiti u obje verzije izgleda. Ovdje mlaznica za isporuku ulazi u gornji otvor na jednoj strani proizvoda, a povratak izlazi iz donjeg otvora na suprotnoj strani.

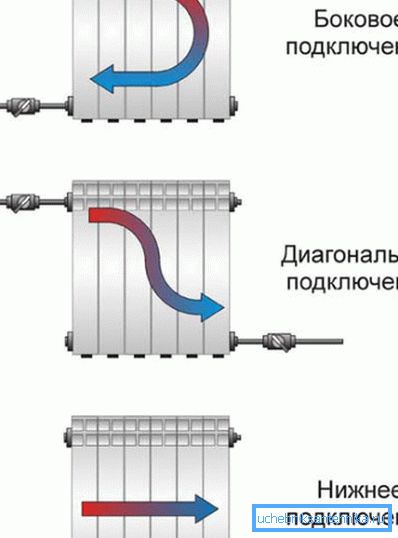

Grijaći radijatori s instalacijom na različite načine.

Obratite pažnju! Još uvijek postoje sporovi oko kojih je dijagram ožičenja točan. Može se reći da je donja veza najmanje učinkovita, dok dijagonalna metoda ravnomjerno zagrijava izmjenjivač topline.

Pravila instalacije

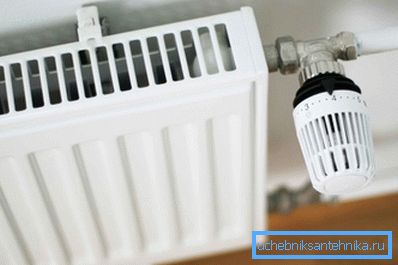

Važno je pridržavati se instalacijskih standarda radijatora.

Prije instaliranja radijatora trebali biste naučiti osnovna pravila i propise za njihovu instalaciju.

Postoje pravila koja su prilično preporučljiva u prirodi:

  • Baterija je instalirana ispod prozora. Središnja os otvora prozora mora se podudarati s središnjom osi proizvoda. Time se izbjegavaju skice i kondenzacija na staklu;
  • Poželjno je postaviti ulazne cijevi s laganom pristranosti prema kretanju vode. To će spriječiti ulazak i akumulaciju zraka u jedinicu za grijanje i povezani gubitak prijenosa topline.

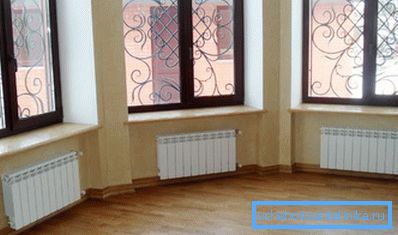

Uređaji bi se poželjno smjestili ispod prozora.

Postoje i stroža pravila:

  • Prozorska vrata ne smiju u potpunosti pokriti bateriju, inače konvekcijske struje neće zagrijavati prozorsko staklo, što može prouzročiti zamagljivanje prozora i kondenzaciju prozora na prozorskom krilu;
  • Udaljenost od vrha konvektora do prozorske ploče mora biti najmanje 5 cm;
  • Udaljenost od dna proizvoda do poda ne smije biti manja od 5 - 10 cm;
  • Između stražnjeg zida uređaja i zida treba postojati razmak od najmanje 4 cm;
  • Prag prozora ne može pokriti uređaj više od polovine.

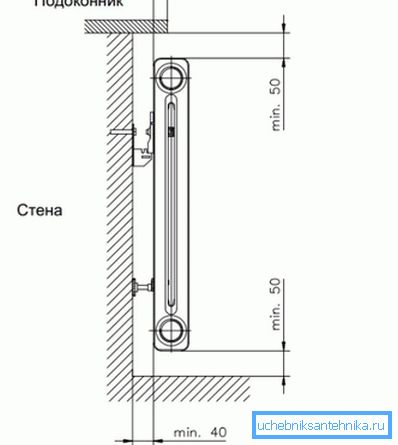

Pravila instalacije

Obratite pažnju! Sukladnost s tim udaljenostima omogućit će normalnu konvekciju i cirkulaciju protoka zraka, što je preduvjet za dobar prijenos topline.

Postupak instalacije baterije

Razmislite o redoslijedu rada.

Ako želite sami instalirati konvektor grijanja, trebate znati redoslijed rada:

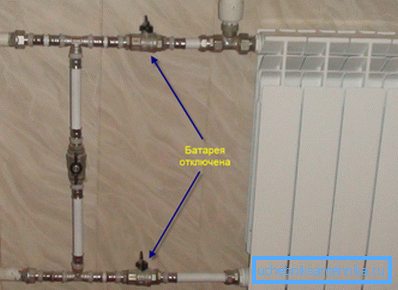

  1. Isključite slavine za napajanje, a zatim rastavite stari uređaj;
Isključite slavine i rastavite staru bateriju.
  1. Označite pričvrsne točke nosača za novi proizvod;

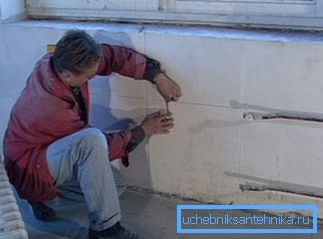

Izrada oznake.
  1. Pričvrstite nosače na zid s klinovima ili sidrenim vijcima;

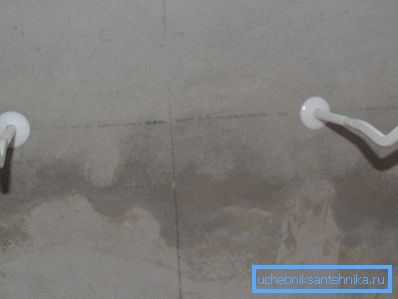

Prema oznaci, ugrađujemo nosače.

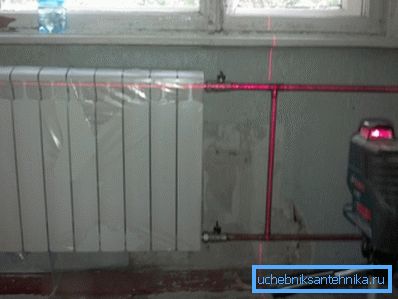

  1. Objesiramo proizvod na zagradama, provjeravamo geometriju uz pomoć razine: ona mora stati strogo vodoravno, bez iskrivljenja;
Izloži vodoravno prema razini.
  1. Montiramo armaturni set: postavite ventil i ventil ispod toplinske glave, kao i Mayevskyov ventil za zrak;

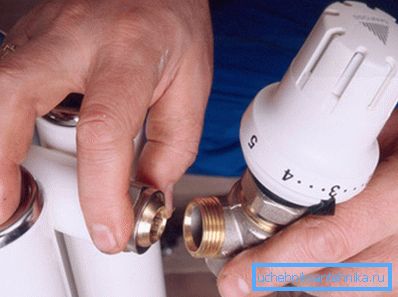

Ugradite ventile i slavine.
  1. Spojite cijevi s glavne cijevi na izmjenjivač topline.

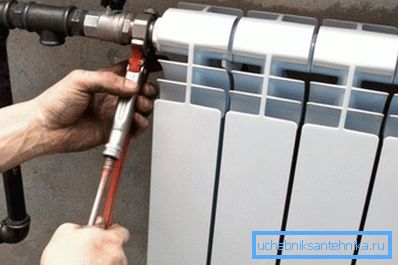

Spojite grijnu cijev na izmjenjivač topline.

Obratite pažnju! Ugradnja radijatora od lijevanog željeza zahtijeva ozbiljnije pripreme i odabir pričvrsnih elemenata jer njihova težina mnogo puta prelazi moderne aluminijske ili bimetalne analoge.

zaključak

Zamjena i ugradnja uređaja za grijanje treba ozbiljno shvatiti jer kvaliteta tih radova određuje udobnost u kući. Da biste pravilno instalirali, morate slijediti instalacijske upute i prihvaćene standarde. Videozapis na kraju članka pomoći će vam da izbjegnete pogreške u svom radu.
