Ugradnja grijaćih radijatora u stanovima: zamjena pravila,

16-01-2018
Grijanje

Profesionalna montaža radijatora u stanu je usluga koju pružaju mnoge specijalizirane organizacije. Stručnjaci će se brzo i učinkovito nositi s poslom. Štoviše, gotovi rezultati će biti u skladu sa standardima koji uređuju ugradnju sanitarne opreme.

Prilikom naručivanja profesionalnog instalacijskog rada, morate uzeti u obzir da će cijena ove usluge biti visoka. U međuvremenu, jednostavni instalacijski alat u kućnoj radionici i slobodno vrijeme, instalacijski rad se može obaviti ručno bez žrtvovanja kvalitete gotovog rezultata.

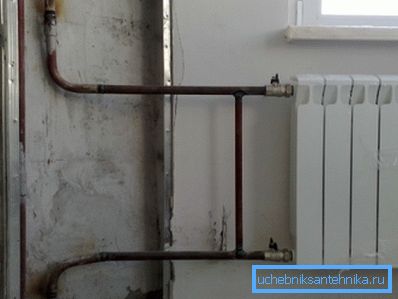

Novi bimetalni radijator umjesto starog lijevanog željeza

U ovom članku ćemo vam reći o svemu što ćete naići prilikom instalacije grijača. Ali, prije postavljanja radijatora u stan, razmotrite zahtjeve koji se primjenjuju i na opremu za grijanje i instalaciju.

Pravila koja treba razmotriti kod zamjene radijatora

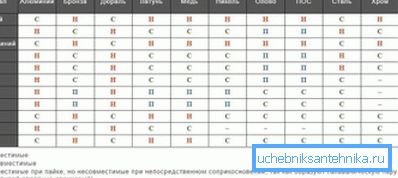

Tablica kompatibilnosti metala u sustavima grijanja

Postotci instalacije radijatora u stanu regulirani su pravilima danim u SNiP-u.

  • Radijator odabran za zamjenu izvornih uređaja mora podnijeti tlak rashladnog sredstva u sustavu. Ako je sustav centraliziran, potrebno je raspitati se o parametrima pritiska u upravljanju kućama.
  • Materijal iz kojeg je izrađen novi radijator ne bi trebao formirati galvanski par s cijevima, jer može pridonijeti intenzivnom protoku korozivnih procesa.
  • Udaljenost od gornjeg ruba grijača do donjeg ruba pragova mora biti 100 mm. Ako je ova udaljenost manja od 3/4 dijela dubine grijača, intenzitet oslobađanja topline će se smanjiti za nekoliko puta, što će rezultirati sporim zagrijavanjem zraka u prostoriji.
  • Udaljenost od donje ravnine grijača mora biti najmanje 100 mm i ne više od 150 mm. Ako je razmak manji od navedene norme, može doći do poteškoća pri prijenosu topline. Ako je razmak veći od nužde, tada će se razlika temperature na visini prostorije povećati.
  • Udaljenost od površine zidova do stražnje stijenke radijatora mora biti najmanje 20 mm.. Ako je ta udaljenost prepolovljena, toplinski učinak grijača bit će znatno smanjen, a pored toga će se prašina nakupiti na gornjem dijelu.

Instalacija grijaćeg radijatora u stanu može varirati ovisno o vrsti sustava grijanja i prema vrsti spajanja akumulatora na cijevi.

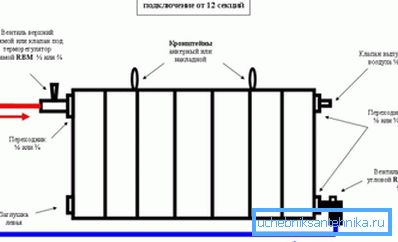

Dijagram dijagonalne veze

Do danas su tri vrste veza relevantne - jednosmjerna bočna, donja i dijagonalna veza. Izbor vrste veze ovisit će o izgledu radijatora i načinu spajanja cijevi.

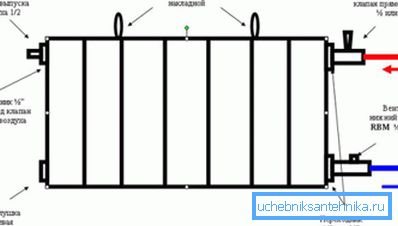

Bočna veza

Ako se cijevi provode u utorima ili na vanjskom dijelu zida, veza će biti bočna ili dijagonalna. Ako su cijevi spojene na podnu pod, veza može biti manja.

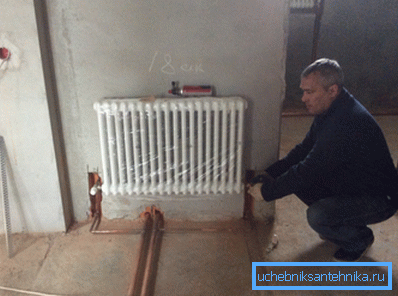

Donji spojevi na bateriji s bočnim otvorima

Većina radijatora opremljena je samo s nizom tehnoloških rupa. Spajanje takvih uređaja prema donjoj shemi nije lako, pa je bolje obratiti pažnju na baterije opremljene dodatnim parom ulaznih priključaka izravno na dnu.

Materijali i alati za ugradnju

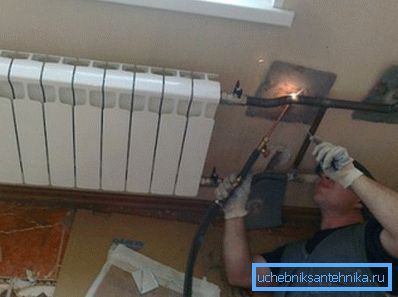

U fotokopiranju se koristi zavarivanje plinom

Da biste instalirali radijatore s vlastitim rukama u stanu, uspješno se izvršite, morate unaprijed rezervirati sve potrebne alate i materijale.

Dakle, ono što nam treba:

  • Radijator grijanja, odabran u skladu s parametrima sustava prostorije i vašim osobnim sklonostima.

Važno: Ako se radijatorski profil treba skratiti ili obratno povećati nekoliko dijelova, potreban je poseban ključ radijatora s označenim oznakama, od kojih svaki odgovara jednom dijelu veličine.

  • Pomoću utikača - posebni elementi namijenjeni za spajanje cijevi na ulaznu i povratnu cijev. U pravilu, prometne gužve prikazane u prodaji su standardne. Međutim, kod kupnje, bolje je pojasniti je li promjer proizvoda odgovarao promjeru ulaznih otvora baterije.
  • Utikači se stječu brojem neiskorištenih tehnoloških rupa. Promjer utikača mora odgovarati promjeru provrta.
  • Štapovi - široki raspon hardvera za koji možete objesiti radijator.

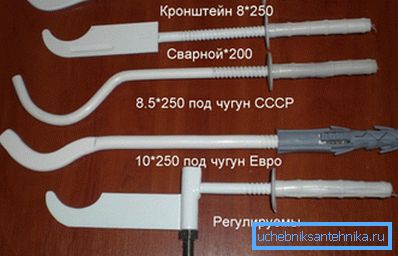

Vrste nosača

Za najmodernije uređaje za grijanje koriste se nosači s plastičnim brtvama. Za stare baterije od lijevanog željeza mogu se koristiti klasični pogonski nosači do 30 cm.

Važno: Ako novi grijač prema veličini i konfiguraciji odgovara originalno instaliranom uređaju, možete koristiti zagrade već postavljene u zid.

  • Materijali za brtvljenje: fum-tape ili tow. Ako je zglob kompaktiran sa zupčanikom, na brtvu se mora nanijeti sloj uljne boje i time osigurati bolju hidrofobnost.
  • Plinski ključ za demontažu starih spojeva i podesivi ključ za rad s novim spojnim elementima.
  • Hex ključ 30 za pričvrsne čepove.
  • Bugarski za rezanje metalnih cijevi ili piljevine za rezanje polimernih cjevovoda.
  • Mreže za rezanje vanjskih navoja na metalnim cijevima.
  • Stroj za zavarivanje za spajanje metalnih konstrukcijskih elemenata ili lemljenje za rad s plastičnim cijevima.
  • Bušilica s bušilicom (promjer 12 mm).
  • Razina vode, vrpca i olovka.

Stoga smo sastavili popis alata i potrošnih materijala koji su potrebni za instalacijski rad. Ostaje naučiti kako instalirati radijatore u stan.

Instalacijski rad

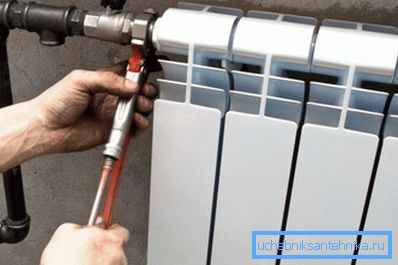

Twisting elementi

Instalacija grijaćih radijatora u stambenoj zgradi uključuje faznu izvedbu radova, čija kvaliteta ovisi o kvaliteti i redoslijedu gotovog rezultata.

Važno: Instalacijski radovi na zamjeni opreme za grijanje u stambenoj zgradi trebali bi se obavljati samo na kraju sezone grijanja, kada se voda isprazni iz sustava.

Upute su sljedeće:

  • Pomoću plinskog ključa skinite staru bateriju. Korištenje plinskog ključa potiče činjenica da, za razliku od ključa, ona bilježi i zateže maticu. Kao rezultat toga, čak i stari ožalošćeni spojevi mogu se rastaviti. Ako je matica otpuštena s teškoćama, hrđu se može ublažiti posebnim tekućinama kao što je WD-40.

Važno: Baterija se ne uklanja iz nosača, već zajedno jer je, najvjerojatnije, djelomično napunjena vodom.

  • Nakon što je staro grijanje demontirano, izmjerili smo mjesto novog radijatora. To činimo u skladu s prethodno navedenim pravilima.
  • Izbušite rupe za nosače. Ugradite nosače, provjerite njihov horizontalni položaj. Ako je baterija littered, zračni utikači mogu biti formirani u odvojenim odjeljcima.
  • Na ugrađenim zagradama vješamo bateriju i odmah provjerite da se ne gura kada se pritisne.
  • Pomoću ključa povezujemo spojeve s cijevima.

Važno: Provjerite da nepropusnost veza odmah prestaje, stoga morate pričekati da se sustav isprazni.

zaključak

Dakle, općenito smo pregledali što je uputa za instalaciju uređaja za grijanje u apartmanima. Više korisnih informacija možete pronaći gledanjem videozapisa u ovom članku.
