Ugradnja kotlovnica za grijanje plina: 4 koraka do topline i

Jedan od najvažnijih koraka u dizajnu sustava grijanja privatne kuće je ugradnja kotlovnica za grijanje plina. Ova faza je toliko važna da ga mogu obavljati samo posebno obučeni zaposlenici građevinskih tvrtki koji imaju odgovarajuće dozvole i certifikate.

Ipak, instrukcija koja opisuje postupak instalacije korisna je za kontrolu. Osim toga, neki se pripremni rad može obaviti vlastitim rukama, smanjujući troškove novca.

Izračun traženih parametara

Snaga bojlera

Prije instalacije kotao za grijanje plina, preporučljivo je napraviti inženjerske proračune na kojima ćete se morati osloniti pri odabiru određenog modela opreme.

To uključuje:

• izračun snage kotla za grijanje plina;
• izračun potrošnje plina za grijanje.

Obratite pažnju! Iz ispravnosti ovih dvaju pokazatelja ovisi uglavnom o tome koliko će novaca ići platiti za komunalne usluge. Ako je trošak rada previsok, možete razmotriti druge sheme grijanja: korištenje električne energije, kotlovi s krutom gorivom, alternativni izvori energije i tako dalje.

Ako je privatno stanovanje izgrađeno prema standardnom nacrtu s minimalnim promjenama, tj. Udaljenost od poda do stropa ne prelazi tri metra, izračunava se kalkulacija plinskog grijanja prema sljedećoj formuli:

MK = S * CMP / 10, gdje:

• MK - snaga instalirane opreme, kW;
• S - područje grijane prostorije, trg. metara;
• CMD je specifična snaga grijača (ova vrijednost ovisi o klimatskoj zoni i izračunava se za svaki 10 četvornih metara prostora).

Pretpostavlja se da CMD za našu zemlju odgovara sljedećim vrijednostima:

• za južnu i susjedne regije - od 0,7 do 0,9 kW;
• za središnju Rusiju - od 1,0 do 1,2 kW;
• za regije i teritorij koji leže na geografskoj širini Moskve - od 1,2 do 1,5 kW;
• za sjeverne regije - od 1,5 do 2,0 kW.

Zamjenjujući odgovarajuće vrijednosti u formuli za izračun, nalazimo da za grijanje prosječne kuće, čija površina ne prelazi 200 četvornih metara. m., koji se nalazi u srednjoj traci, potrebna klimatska oprema s kapacitetom od oko 22 kW.

Ne zaboravite da su brojevi za kotao s jednim krugom. Ako vaš odabrani model podrazumijeva istodobno zagrijavanje vode, procijenjenu snagu treba povećati za oko četvrtinu.

Izračun troškova goriva

Nakon određivanja snage opreme potrebno je izračunati plin za grijanje.

To se radi kako slijedi:

• snaga kotla pomnoži se brojem dana u mjesecu i brojem sati dnevno;

22 kW * 30 dana * 24 sata = 15840 kW / sat

• Dobivena vrijednost bi trebala biti podijeljena na pola, jer svaka oprema ne radi maksimalno tijekom cijele sezone grijanja;

15840 kW / h / 2 = 7920 kW / h

• taj se broj treba pomnožiti s brojem mjeseci tijekom kojih se kuća treba zagrijati (u većini slučajeva, 7);

7920 kW / sat * 7 mjeseci = 55440 kW / sat

• jedan kubni metar prirodnog plina ispušta 10 kW toplinske energije, dakle, podijeli li prethodnu vrijednost za 10, dobivamo količinu goriva potrošenu na grijanje;

55440 kW / h / 10 = 5540 kom. metara plina

• množenjem ove figure tarifom koja je postavljena u vašoj regiji, trošak nabavljamo u novčanim iznosima.

Instalacija opreme

Korak 1. Pripremni stupanj

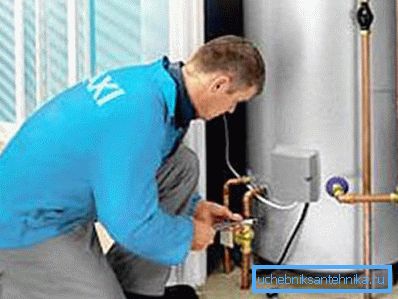

Prije svega treba napomenuti da je ugradnja bilo koje opreme za grijanje prilično naporna tjelovježba koja zahtijeva prisutnost određene količine znanja, iskustva i alata.

Osim toga, ugradnju plinskog grijanja, sukladno važećim propisima i propisima građevine, moraju imati tvrtke koje imaju dozvolu.

Obratite pažnju! Te tvrtke također obavljaju popravak kotlova za grijanje plina u slučaju kvara. Neovisno otvaranje dekorativnih ploča i mijenjanje dizajna grijalica nije dopušteno, jer može prouzročiti štetu ljudskom zdravlju i imovini.

Prije kupnje kotla morate ga pažljivo pregledati za vanjske nedostatke, oštećenja, pazite da nema otpada i provjerite isporuku. Na primjer, zagrade moraju biti pričvršćene na grijač, s kojim je pričvršćen na zid.

Čak i prilikom odabira, trebali biste provjeriti je li oprema prikladna za korištenje s određenom vrstom goriva. Na taj način, jedinice s plinom nisu prikladne za spajanje s tekućim plinskim cilindrima. Međutim, postoje univerzalni modeli gdje se plamenik može nadograditi.

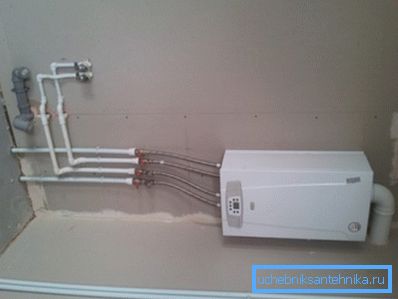

Ugradnja kotao za grijanje plina mora se provoditi u sobama koje zadovoljavaju sljedeće uvjete:

• temperatura zraka od + 5 do + 35 stupnjeva Celzijusa;
• vlažnost ne više od 80%;
• zid na kojem će biti zalijepljen zidni model mora biti snažan (pričvršćenje na gips ploču ili drugu pregradu nije dopušteno);
• preporučljivo je zaštititi površinu poda ili zida na kojoj se grijač montira s brtvilom od nezapaljivog materijala;
• minimalna udaljenost od jedinice do površine ne smije biti manja od 5 cm;
• neophodno je razmotriti gdje će dimnjak ili koaksijalna cijev biti uklonjena kako bi se uklonili proizvodi izgaranja;
• Električni priključak mora biti izveden na uzemljenu utičnicu i prekidač koji isključuje energiju kod preopterećenja.

Korak 2. Instalacija

Još jednom valja podsjetiti da se instalacija kotlova za grijanje plina može provesti samo nakon dobivanja odgovarajućih dozvola od tvrtke koja nadzire rad takve opreme.

Postupak ugradnje zidne opreme za grijanje sastoji se od sljedećih koraka:

1. Pričvršćivanje se obavlja pomoću samoreznih vijaka s promjerom većim od 6 mm.. Trebat će im četiri komada. Mjesta za rupe za bušenje označena su oznakom u dimenzijama navedenim na crtežu, uključene u pakiranje.

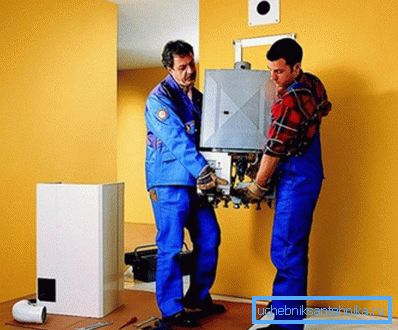

Savjet! S obzirom na znatnu težinu kotla, preporuča se ugraditi ga ne sam, nego uz pomoć jednog ili dva asistenta. Inače možete gurnuti grijač na pod, što može uzrokovati oštećenja.

1. Prilikom odabira mjesta treba uzeti u obzir da udaljenost od donjeg ruba uređaja na podnu površinu mora biti najmanje 80 cm, a od bočnih pokrova do zidova - najmanje 50 cm.
2. Nakon obilježavanja, bušenja i ugradnje kolotura možete priključiti bojlera. Prije toga, na gornjem dijelu morate nositi kapu koja služi kao adapter za cijev. Također, pobrinite se da izbjegnete izobličenja. To će pomoći običnoj razini izgradnje.
3. Određene vrste opreme dolaze s držačem parapeta. Prije svega mora biti instaliran, a nakon toga - klimatska oprema.

Korak 3. Priključite vodovodne cijevi

Prije svega, ovaj dio bi trebao biti upoznat s vlasnicima dvostrukih krugova kotlova, koji, pored zagrijavanja rashladnog sredstva, pružaju stanovnicima toplom vodom.

Postupak povezivanja cjevovoda je sljedeći:

1. Čepovi koji štite opremu od prašine, krhotine i stranih predmeta uklanjaju se iz ulaznih i izlaznih cijevi grijalice.
2. Crijevo za dovod vode mora biti povezano pomoću kutnog filtarskog elementa koji zadržava čvrste čestice koje mogu biti prisutne u vodi iz slavine.
3. Poželjno je opremiti sve ulaze i izlaze vode s zaustavnim ventilima. U tom slučaju, ako je potrebno, možete jednostavno odspojiti kotlu iz vodoopskrbe.
4. Ako voda s visokim sadržajem soli teče u vašem vodoopskrbnom sustavu, trebali biste dodatno koristiti omekšivače, inače se ljestve u kotlu mogu dovesti do prijevremenog lomljenja.

Korak 4. Priključak plina

Ovaj postupak obavljaju isključivo stručnjaci za servis plina. Inače, možete biti kažnjeni jer prekršite trenutni postupak za rad ove vrste opreme.

Pazite da se promatraju sljedeće nijanse:

• veza je izrađena pomoću krute metalne cijevi;
• spoj mora biti opremljen paronit brtvom;
• Također biste trebali instalirati analizator zraka koji obavještava o prisutnosti plina u sobi, plinskom ventilu i mjeraču.

zaključak

Zapamtite da su kotlovi za plin, peći i grijači vode povezani s opremom čiji je rad povezan s povećanim rizikom. Stoga, njegova ugradnja, spajanje na plinsku mrežu i popravci moraju biti provedeni u skladu s utvrđenim postupkom.

Više o pravilima korištenja plinskih uređaja možete saznati u nastavku videozapisa.
