Ugradnja plinskog kotla u samu kuću

Ako odlučite zagrijati svoju kuću s jedinicom koja radi na prirodnom plinu, tada prije dovršetka instalacijskog rada morat ćete izdati neke dokumente. Prije svega, ovo je projekt rasplinjavanja vašeg doma. U našoj zemlji tvrtke za opskrbu plinom daju sličnu dokumentaciju i dozvolu za pokretanje plina. Projekt ukazuje na to gdje bi oprema trebala stajati, kao i na koje parametre soba u kojoj se instalacija plinskog kotla u kući treba obaviti vlastitim rukama. Dizajneri odabiru vrstu i snagu kotla. Nakon što je izdao sve potrebne dozvole i dokumente, te donosi prostor u skladu s projektom, možete kupiti plinski kotao i nastaviti njegovu instalaciju.

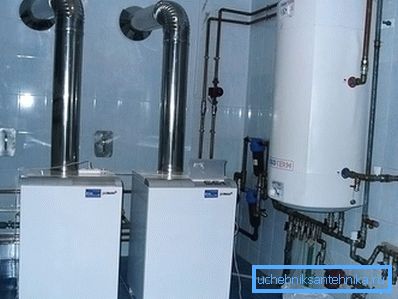

Sorti i svrhu

Sorti i svrhu

Postoje dvije vrste plinskog kotla: pod i zid (zid). Više kotlova podijeljeno je na dimnjak i beamless.

Za ugradnju dimovodnih kotlova potrebno je ugraditi dimnjak, koji bi trebao biti 0,5 m viši od krovnog grebena. Ovaj zahtjev postoji jer su produkti izgaranja prirodnog plina otrovni i mogu se otrovati. Prije početka konstrukcije dimnjaka, pročitajte ovaj odjeljak priručnika kotla i dizajnersko rješenje.

Dimnjak može biti od cigle, metala ili azbestnog cementa. Kako bi se spriječio stvaranje kondenzata, metalne cijevi se dodatno zagrijavaju. Promjer dimnjake mora nužno odgovarati promjeru dimnjaka u kotlu i nema više od tri zavoja cijevi.

Prilikom postavljanja kotlova bez dima, u zidu iza kotla u kojoj je montiran ispusni plin napravljen je rupu. Izvana je prekriven posebnom gljivom.

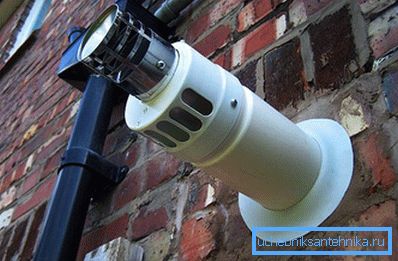

Koaksijalni dimnjak za plinski kotao

Ovisno o kapacitetu, odabrana je prostorija u kojoj je instaliran plinski kotao:

  1. Snaga do 60 kW - instalacija je moguća u svim nestambenim prostorijama kuće.
  2. Snaga do 150 kW - ugrađena u posebno pripremljenu sobu (mini-bojler) na svakom katu kuće. Zašto razgovaramo o visokim zgradama? Budući da se kotlovi takve energije koriste za grijanje velikih kuća.
  3. Snaga do 300 kW - instalirana u kotlovnici, koja se nalazi na prvom ili podrumskom podu.

Opći zahtjevi za sve prostorije u kojima se instalira oprema za grijanje plina su:

  • Visina stropova 2,5 m.
  • Svezak 4-15 m2.
  • Širina vrata od 80 cm.
  • Prisutnost prirodnog svjetla (prozori).
  • Vatrootpornost prostorije je 0,75 sati.
  • Na dnu vrata treba biti rešetka za ventilaciju. Njegova je vrijednost izračunata na sljedeći način: 8 cm po 1 kW snage2 područje rešetke.

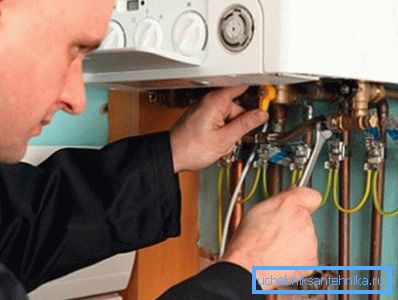

Instalacija opreme

Instalacija opreme

Nakon registracije svih potrebnih formalnosti možete kupiti kotlovnicu. Kako bi se pojednostavnila instalacija opreme, bolje je kupiti kotao u kojem se dovodne i povratne cijevi kreću u smjeru sustava grijanja (podni model).

Važno je provjeriti ima li kotao certifikat. Lokalni gorgas nikada neće prihvatiti opremu koja nije ovjerena.

Kada je sve spremno za instalaciju, postavlja se pitanje: tko će instalirati opremu i kako instalirati ovu opremu. U našoj zemlji nema stroge zahtjeve za instalatere. Uz određena znanja, vještine i alate to možete učiniti sami. Također štedi znatnu količinu novca. Potrebno je pozvati stručnjake iz Gorgaza samo za spajanje plina i prvo puštanje u rad kotla.

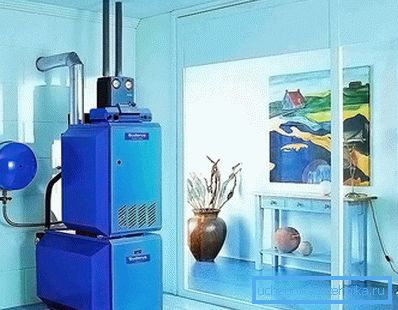

Ugradnja podnog kotla

Ugradnja podnog kotla

Najprije treba razumjeti da prilikom ugradnje bilo kakve opreme za grijanje potrebno je poštovati tehničke i protupožarne mjere. Stoga postavite podni kotao na čvrstu, tvrdu i ne gorivu površinu. To može biti pocinčani list, betonski podnožje ili azbestni list. Potonje se mogu postaviti u kotlovnicu, gdje stanari rijetko idu, jer azbest emitira konvektivne tvari. Čvrsta baza ispod kotla mora biti jer je težina opreme nekoliko desetaka kilograma.

Kotao mora biti postavljen na udaljenosti od 10 cm od zida s nezapaljivim premazom. Ako je zid opasnost od požara, tada je na području kotla potrebno završiti s nezapaljivim materijalom.

Nakon ugradnje kotla, potrebno ga je poravnati tako da ne postoje neravnoteže koje mogu ometati uobičajeni rad. Zatim spojite opremu na sustav grijanja. Na povratnoj cijevi, prije ulaska u kotlovnicu, postavlja se predfilter, koji odgađa sve smeće iz sustava vodovoda od ulaska u kotlovnicu. Kod opskrbe, nakon kotla, ugrađuju se sigurnosna skupina, ekspanzijski spremnik i cirkulacijska crpka (ako je potrebno).

Kotlovski plinski kotao

Pristup dimnjaku izvodi se duljinom cijevi ne većom od 25 cm. Svi dimovodni spojevi moraju biti pouzdano izolirani kako bi se izbjeglo ulazak ugljičnog monoksida u kuću. Prije spajanja na dimnjak potrebno je provjeriti u njemu.

Nakon instalacije, možete pozvati plinske radnike da spajaju plin na kotao. To se postiže pomoću metalne cijevi na spojnom ili sklopivom spoju. Isti stručnjaci provjeravaju točnost instalacije i provode prvo puštanje u rad kotla. Zatim napišite čin puštanja u pogon.

Na ovom videozapisu možete saznati više o instalacijskim značajkama podnog kotla:

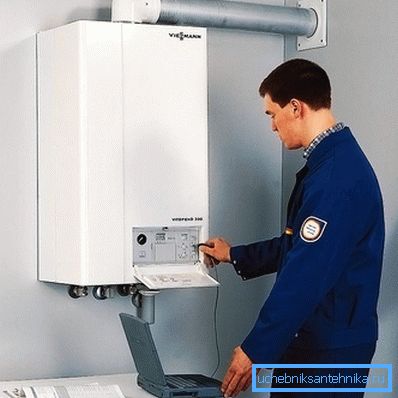

Ugradnja zidnog kotla

Ugradnja zidnog kotla

Redoslijed rada ne razlikuje se od postavljanja podnog kotla. Razlika je u tome što umjesto poda treba odabrati čvrstu stijenu koja može izdržati težinu kotla napunjenu vodom.

Udaljenost od kotao do poda je 80 cm, a prozor plamenika mora biti na razini očiju. Tako se ispostavlja da se pričvrsni nosač mora postaviti na visinu od oko 160 cm. Također treba izravnati kako bi kotao glatko objesio i glatko će raditi.

Ako je kotao turbo punjen, cijev bi trebala imati lagani nagib prema dolje za odvod kondenzata, koji nastaje tijekom ekstrakcije plina. Dimovodni kotao priključen na dimnjak, kao i podni kotao.

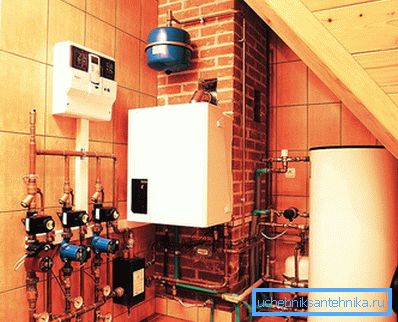

Kotlovnica

Prije spajanja kotao na sustav grijanja, isprati ga od mogućih onečišćenja koja su tamo stekla tijekom prijevoza. Pogotovo ako su zaštitni kapci uklonjeni. Za ispiranje, spojimo vodu na jednu od cijevi i pričekajte dok ne istječe iz druge utičnice. Pristup sustavu grijanja vrši se ovisno o lokaciji napajanja i povratnih izlaza. Ne zaboravite na filter, sigurnosnu grupu, tenk za ekspanziju.

A, naravno, zadnju točku instalacije postavljaju predstavnici plinske tvrtke, koji povezuju plin, provjeravaju instalaciju i izvršavaju prvi put.

Bolje je vidjeti jednom kako instalirati zidni kotao, nego čitati o tome mnogo puta. Pozivamo vas da gledate videozapis o značajkama instalacije kotla na zid:

Očito je da samostalno obavljanje tih djela nije tako teško. No, ako nemate iskustva s korištenjem alata i jasnom idejom o tome kako raditi posao, bolje je nazvati stručnjake. Pogotovo zato što možete naći radnike po pristupačnoj cijeni.

sheme

U nastavku su prikazani dijagrami kotlova, njihovo remenje i ugradnja koaksijalnog dimnjaka:

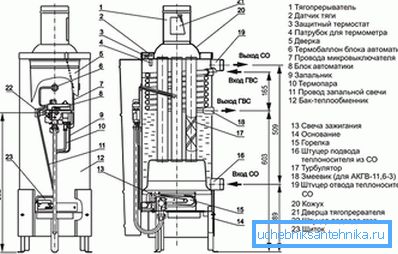

Dijagram kotla za podnu plin

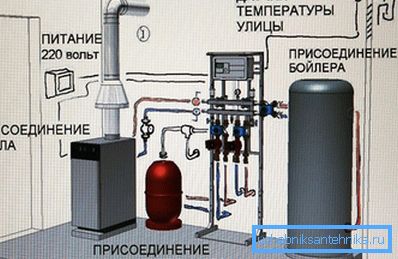

Instalacijska shema plinskog kotla s bojlerom

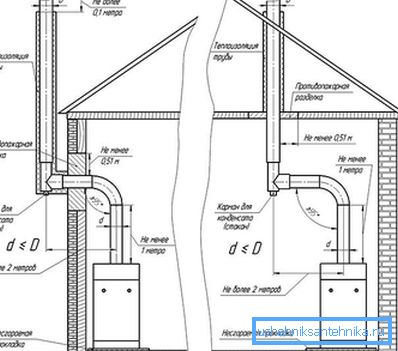

Shema instalacije dimnjaka

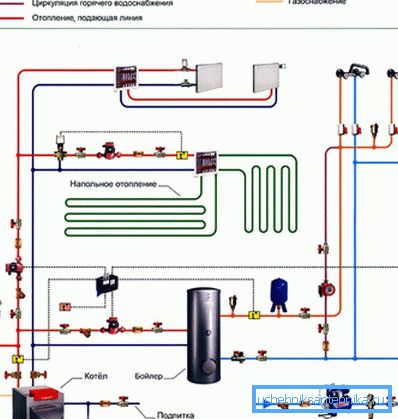

Vezanje kotla za grijanje

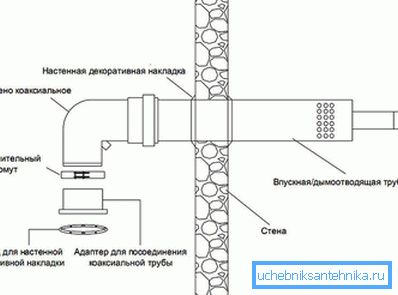

Koaksijalni dimnjak

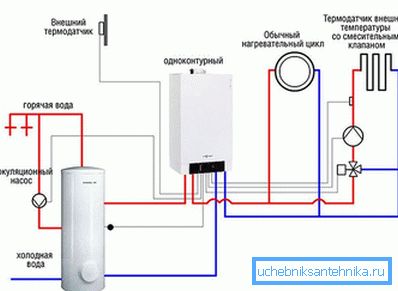

Pojedinačni kotao s kotao

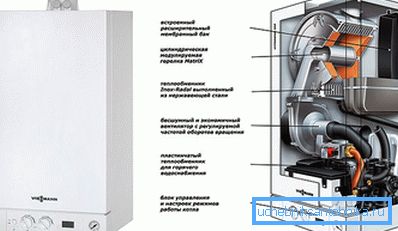

Scheme zidni kotao
