Ugradnja radijatora: namjena i uređaj, vrste i materijali,

Instaliranje radijatora novog modela značajno povećava energetsku učinkovitost grijanja i temperature u kući. Materijali s visokom toplinskom vodljivošću i dobro razmišljajući oblik tijela povećavaju prijenos topline i konvekciju uređaja. Reći ćemo vam kako instalirati radijator u vaš dom.

Ugradnja aluminijskog radijatora s slavinom za vodu.

Ugradnja grijaćeg radijatora

Svrha i uređaj

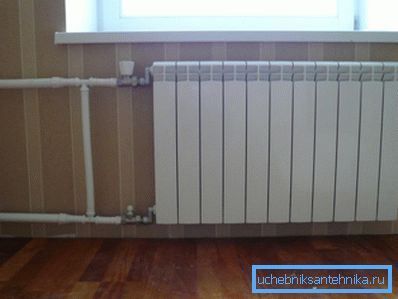

Na slici se prikazuje tipični aluminijski konvektor.

Za početak razmislite o samom radijatoru grijanja.

Ovo je uređaj koji treba izvršiti sljedeće funkcije:

  • generirati, pretvoriti ili primati toplinsku energiju;
  • zagrijte vlastiti slučaj ili zaslon za prijenos topline;
  • distribuirati toplinsku energiju u okolni prostor.

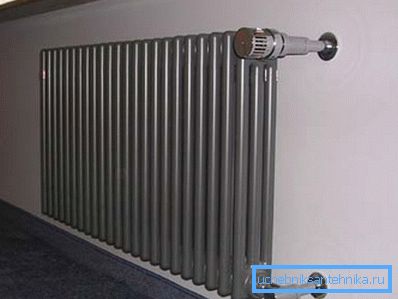

Instaliranje čeličnog radijatora je dobro rješenje.

U modernom životu koristite dvije vrste grijalica: tekućina i električna. Prvi su povezani s centraliziranim ili autonomnim sustavom opskrbe rashladnom tekućinom, drugom pretvorbom električne energije u toplinu.

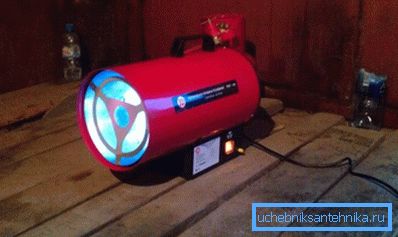

Također koristite plinske i benzinske grijače, ali češće se koriste u gradnji i proizvodnji. Ne smatramo peći na drva.

Tekući konvektori su sustav kanala kroz koji cirkulira rashladna tekućina i daje energiju tijelu proizvoda. To mogu biti baterije, registri, ploče ili konvektori.

Električni modeli dolaze u mnogo različitih oblika, često imitiraju vodene uređaje, ali ne manje često imaju originalni dizajn. Postoje i razlike u osnovnom dizajnu tih uređaja. Ugradnja električnih uređaja, u pravilu, ne uzrokuje poteškoće, pa ćemo se usredotočiti na instalaciju tekućih modela.

Električno grijanje je prikladno, ali skupo.

Obratite pažnju! Ugradnja električne baterije obično ne uzrokuje probleme, pa ćemo se usredotočiti na radijatore vode.

Vrste i materijali

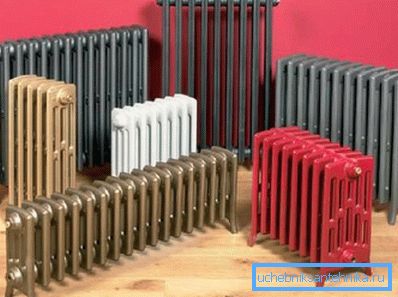

Odabir radijatora ne postavlja izron nad radijatorima.

Dakle, već smo saznali da postoje baterije:

  • tekućina;
  • električni;
  • plin ili benzin;
  • drvo (ovo je iz druge "opere", ali još uvijek).

Osim toga, mogu se razlikovati u dizajnu.

Postoje takve vrste:

  1. cjevast. Sustav dviju ili tri (ponekad više) vodoravnih cijevi povezuje strani kolektora u jednu posudu kroz koju cirkulira rashladno sredstvo. Oni se zovu registri.
  2. sekcijska. Sustav vertikalnih kanala povezan je s gornjim i donjim zaglavljem u jednoj posudi, koja je napunjena rashladnim sredstvom. Tijelo je dizajnirano da emitira maksimalnu količinu topline.
  3. ploča. Čelične ploče su zavarene ravne strane, koje imaju profiliranje u obliku kanala. Tekućina teče kroz ove kanale i zagrijava ploču.

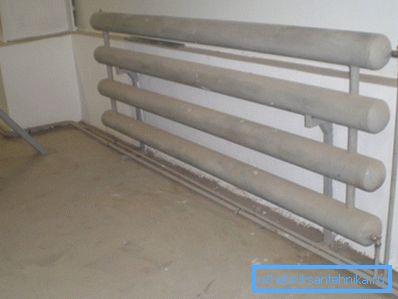

Cijevni registar grijanja.

U pogledu njihove učinkovitosti, baterije iz sekcija i cjevastih modela s pločastim rezanjem pokazali su se najučinkovitijim. Štoviše, potonji se odlikuju ne samo povećanom učinkovitosti i aktivnom konvekcijom, nego i prihvatljivim odgovorom na automatsko podešavanje pomoću termostatske glave. Niski kapacitet i niska težina kućišta čine takvim radijatorima vodeće tržište.

Međutim, ne samo što uređaj i značajke modela slučaja igraju ulogu u učinkovitosti uređaja. Materijal od kojeg se sastoji također je važan.

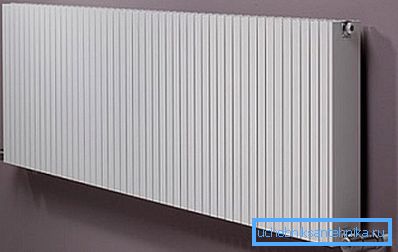

Vrsta konvektorske ploče.

Razmotrite glavne:

materijal Kvalitete i značajke
Lijevano željezo Trajnost, pouzdanost, relativno niska toplinska vodljivost, lomljivost, slaba održivost, velika masa
čelik Trajnost, strah od korozije, relativno niska toplinska vodljivost, velika masa, strah od vodenog čekića
aluminijum Visoka toplinska vodljivost i prijenos topline, strah od kiselosti, visoki zahtjevi za rashladnu tekućinu, dobar odgovor na prilagodbu, visoka učinkovitost
bakar Najveća toplinska vodljivost, snaga, ne boji se korozije, dobar odgovor na prilagodbu, visoku učinkovitost i visoku cijenu
dvometalan Bakrena ili čelična jezgra u aluminijskom kućištu je moguća. Visoka čvrstoća, dobra disipacija topline i učinkovitost, dobar odgovor na prilagodbu, prosječni trošak. Kompromisna opcija za one koji znaju prebrojati novac

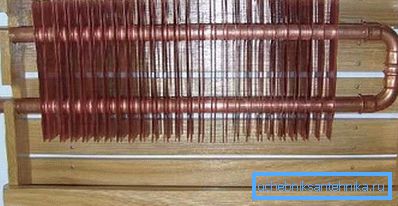

Bakar je učinkovit, ali skup.

Obratite pažnju! Za ugradnju u kućama s centraliziranim dovodom rashladnog sredstva, preporučljivo je staviti lijevanog željeza ili bimetala, a aluminij će savršeno uklopiti u autonomni sustav.

Skupština

vezivanje

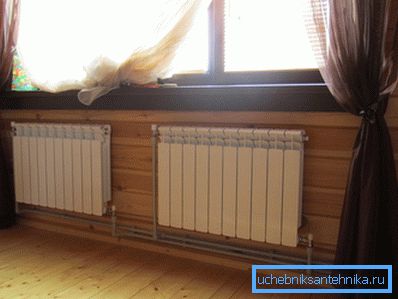

Da biste znali instalirati radijator, razmotrite vrste remenja.

Vezanje je postupak za spajanje cijevi za opskrbu i odabir rashladnog sredstva. Iz ove narudžbe malo ovisi o učinkovitosti sustava grijanja.

Postoje četiri vrste:

  • strani;
  • dijagonale;
  • niže;
  • točka.

Najčešće se izvodi bočna ili dijagonalna veza. Dijagonalnost se smatra najtočnijom, ali s malim brojem dijelova strana ne zaostaje.

Sheme cjevovoda za konvektore.

Dno spajanje je manje racionalno s tehničkog gledišta, međutim, sasvim je opravdano pri postavljanju cijevi za grijanje unutar ili unutar postolja.

Treba također imati na umu da se s jednostrukim opskrbnim sustavom treba koristiti zaobilaznica, au slučaju termostatske prilagodbe apsolutno je potrebno.

U sustavu s jednim cijevima, prilikom podešavanja potreban je zaobilaznica.

Obratite pažnju! Protok rashladne tekućine treba uvijek biti izrađen od vrha, a odabir - odozdo, ako se ne daje druga shema.

instalacija

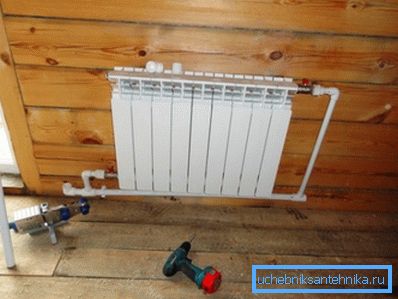

Postupamo u praksi.

Za početak, isključit ćemo vodu u sustavu, odvijati utikače i ispustiti rashladnu tekućinu iz uređaja. Skupimo dijelove nove baterije. Tada uputa uključuje demontiranje starog konvektora.

Tekuće cijevi za opskrbu mogu se obrisati s brusilicom tako da je prikladno instalirati novi uređaj. Također treba ukloniti i stare pričvrsne elemente.

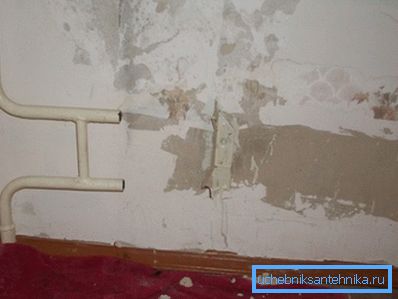

Skinite stari uređaj.

Vučemo novi uređaj uz pomoć držača, koji idu u pribor za montažu. Nosači se obično učvršćuju na zid s klinovima. S horizontalnom pozicijom pratimo razinu.

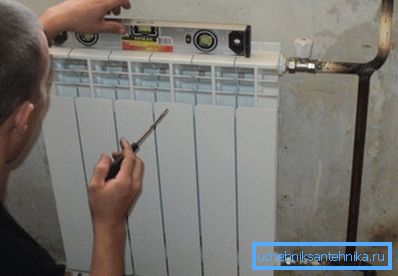

Slijedimo razinu.

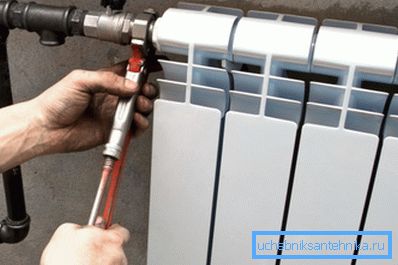

Okrenite termostatski upravljački ventil u dovodnu cijev i vratite vratilo u otvor za bateriju. U suprotnoj rupi grijača okrećemo Mayevskyjevu dizalicu.

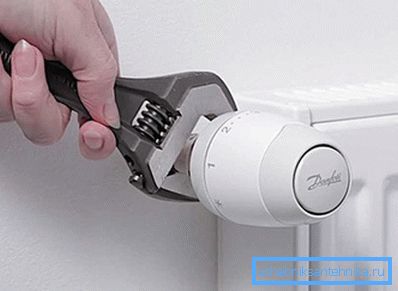

Montirajte termostat na cijev za dovod.

Uvijte dršku u donju rupu bateriju koju povezujemo s kuglastim ventilom povratne cijevi. Podešavanje u ovom segmentu sustava nije korisno.

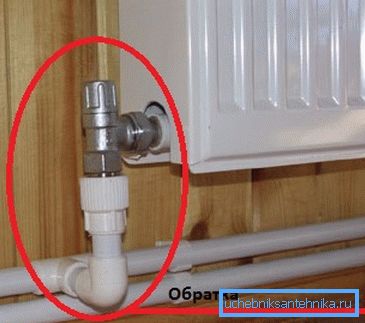

Spojite povratnu liniju.

Preostala rupa čvrsto je zatvorena posebnim utikačem koji se isporučuje u kompletu u proizvodu. Na kraju rada ponovno provjeravamo vodoravni položaj.

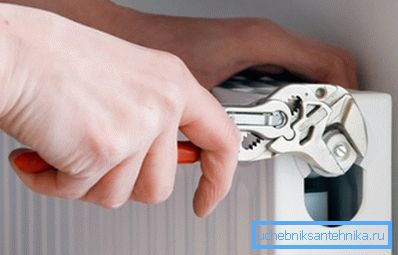

Okrenite poklopac.

Obratite pažnju! Spojnice s navojem su zapečaćene s vlaknima, jute vlaknima ili FUM trakom s posebnim brtvilom visoke temperature.

zaključak

Instalacija radijatora je ključan zadatak, a udobnost vašeg doma ovisit će o ispravnosti rješenja. Pogledajte videozapis u ovom članku i saznajte nove nijanse na temu.
