Ugradnja sustava grijanja: faze rada i vodič korak po korak

Instalacija toplinske instalacije ne može vam biti jednostavna, što će zahtijevati da imate određena znanja i vještine. Razmotrit ćemo glavne faze rada koje preuzima instalacijska tehnologija sustava grijanja, tako da sami možete nositi se s ovim zadatkom.

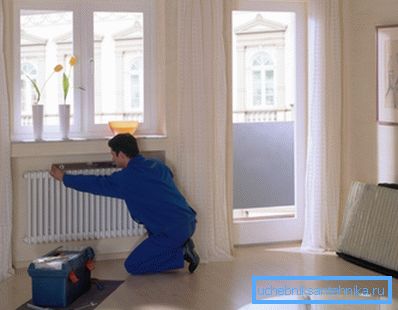

Instalacija sustava grijanja zahtijeva znanja i vještine.

Pripremni stupanj

Dizajn i kupnja materijala

Instalacija sustava grijanja vlastitim rukama počinje s dizajnom.

Kao i svaki tehnički posao, izgradnja sustava grijanja zahtijeva obvezno projektiranje. Da bi se pravilno izračunali i odabrali svi elementi sheme, trebat će vam određena kvalifikacija i znanje tehnike, pa je bolje povjeriti ovaj posao profesionalcu.

Projektiranje je bolje povjeriti kvalificiranog inženjera.

Jedan ili drugi način, kao rezultat, morate imati projekt koji će sadržavati:

  • Izračuni energetskih uređaja i uređaja za grijanje;
  • Sheme i crteži, uključujući aksonometrijske i shematski dijagrami grijanja, raspored komunikacija i autocesta, veličine, promjere, itd.;
  • Specifikacije za sve dijelove i dijelove, spojke, spojnice, cijevi, radijatore, slavine i slavine;
  • Opravdanje izbora vrste radijatora, kotla, pumpe i druge opreme;
  • Objašnjenje svih vrsta rada;
  • Procijenite s brojem i vrstom potrebnih dijelova i materijala.
Projektna dokumentacija mora biti u skladu s SNiP-om za instalaciju sustava grijanja 3.05.01-85.

Obratite pažnju! Kao rezultat toga moramo biti jasni o tome gdje će se točno nalaziti radijatori, gdje će biti prolazne rupe za cijevi kroz koje će se instalirati kotao i ekspanzijski spremnik, cirkulacijska crpka i drugi elementi sustava.

Na temelju specifikacije, procjenjuje se kupnja materijala i opreme. Zatim morate odabrati najodgovornijeg prodavatelja i isporučiti sve što vam je potrebno za objekt. Kada kupujete, pažljivo proučite oznake i potvrde o sukladnosti svih proizvoda kako ne biste kupili lažni ili brak.

Za instalacijski rad potreban je poseban alat.

Također ćete morati unaprijed pripremiti potrebne alate: set za lemljenje i rezanje polipropilenskih cijevi, cjevovoda i ključeva, perforator, razina, vuča i pasta za navoje, crpku za crimping, olovku i druge dodatke.

  Obratite pažnju! Ako je potrebno zamijeniti, tada je u pripremi, ranije instaliran sustav grijanja, demontiran.

Označavanje i montaža nosača

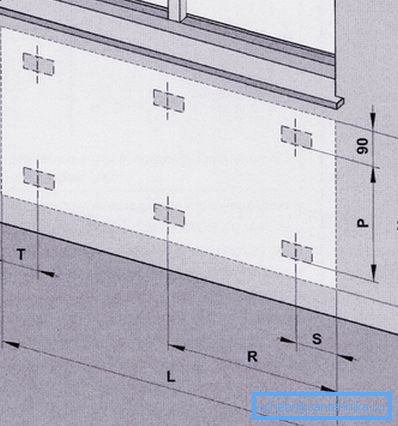

Pravilno označavanje olakšava rad.

Na temelju sheme koju imamo, potrebno je napraviti oznaku. Prije svega, potrebno je pronaći mjesta gdje cijevi prolaze kroz zid i označavaju ih olovkom. Dalje od tih oznaka crtaju se okomite i vodoravne linije, na kojima će se autoceste odvijati prema crtežu:

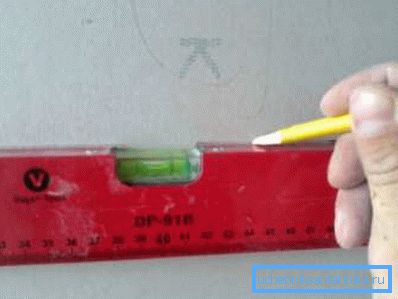

Označite liniju prolaska cjevovoda.

Zatim se pričvršćujemo za pričvršćivanje i pričvršćujemo označene linije uz visinu od oko 50 cm. Pričvršćivanje se može provesti pomoću klinova, ako su zidovi opeke ili betona, a također i samouvjereni vijci, ako su zidovi drveni.

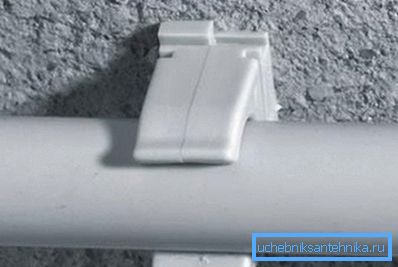

Slika prikazuje isječak s cijevom.

Nakon toga označite mjesto priključivanja radijatora. Treba ih postaviti ispod prozora na udaljenosti od 10 cm od prozorskog pragova i 10 do 15 cm od poda. Poželjno je da je uređaj bio u sredini prozora.

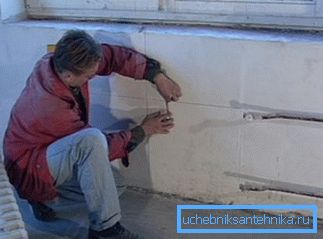

Pazimo da je baterija strogo vodoravna.

Konačno, obilježavanjem određujemo mjesto učvršćenja zagrada za ugradnju konvektora i njihovo postavljanje pomoću napinjača. Za zidne okvire i zidove gipsanih ploča, morate koristiti poseban hardver za montažu.

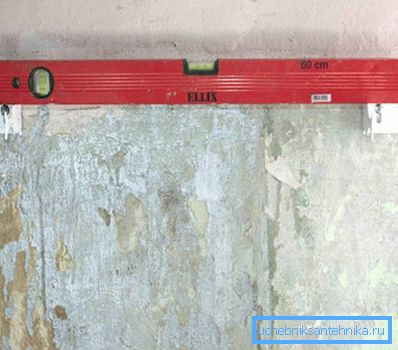

Ugradite nosače za bateriju.

  Obratite pažnju! Instalacija sustava grijanja zahtijeva točnu lokaciju svih elemenata i točnu prilagodbu crteža. Također je važno poštovati horizontalnu i vertikalnu razinu.

Prolazne rupe

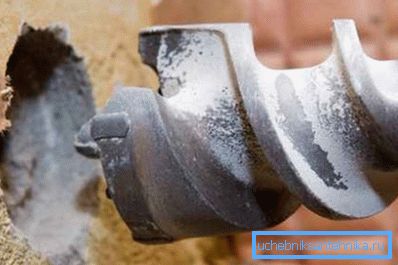

Betonski zidovi najbolje se buše posebnim bušilicom ili dijamantnim alatom.

Za prolaz rupa u betonskim zidovima pomoću snažnih bušilica s posebnim bušilicama za beton. Najpoželjnija dijamantna kruna i bušilice s pobeditovymi savjeti. Rupa mora biti jednako ravna i okomita na zidnu ravninu što je više moguće.

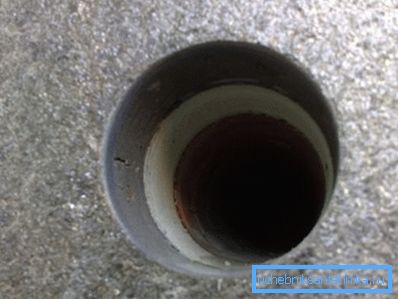

Dijamantno bušenje daje najoriginalnije rupe.

Ako su zidovi drveni, tada možete koristiti redovitu bušilicu s drvenim bušilicama. Takve bušilice su najučinkovitije:

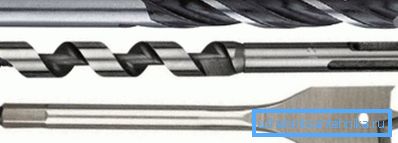

Alat za bušenje drva.

Najteže je rezati preklapanje. Da biste to učinili, možete koristiti snažan udarac u udaraljkom ili krunu s dijamantnim rubom, a kruna je puno bolja:

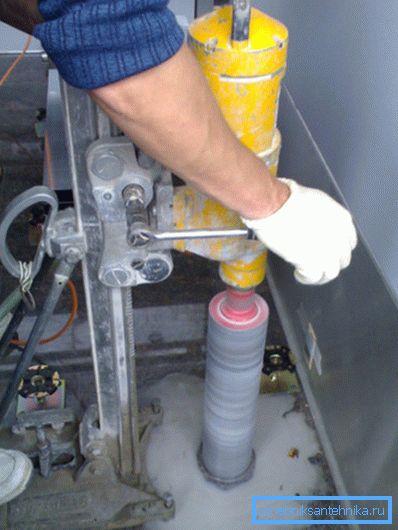

Ugradnja za betonsku bušilicu.

Obratite pažnju! Cijena dobrog alata je vrlo visoka, stoga je bolje da ga iznajmite. To se može učiniti u bilo kojem velikom supermarketu.

Montaža radijatora

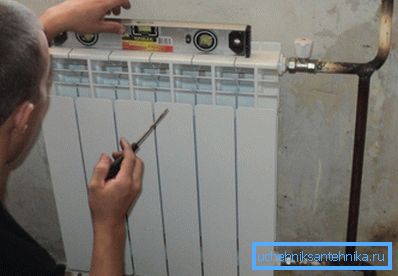

Radijatori trebaju biti ugrađeni kao odgovorni.

Već smo napravili označavanje i ugradnju nosača za priključivanje baterija. Sada nastavljamo na njihovu montažu i instalaciju.

Prva stvar koju trebate odvrnuti futorki (utikači) i pripremiti radijatorske ventile. Bolje je koristiti slavine od polipropilena, koje često dolaze u paketu s radijatorom.

Polipropilenski radijatorski ventil.

Spoj s navojem treba podmazivati ​​Unipak pastom i omotati vučom. Neki vodoinstalateri koriste FUM traku, ali teglenica je pouzdanija. Nanesite sloj s puno na konac i u njenom smjeru pušujemo vlakna lana.

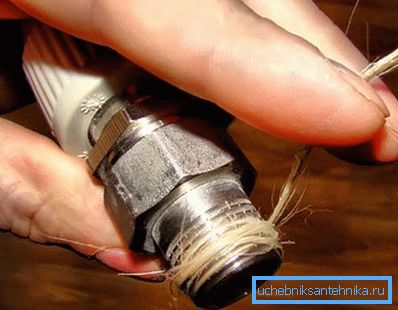

Podmazujemo nit sa Unipak visokotemperaturnom tijestom i odzračimo vuču.

Onda smo stavili na plosnatu maticu radijatorske dizalice i prvo ga pržili s rukama, a zatim na zaustavljanje s ključem. Stavili smo još jednu slavinu, zatim Mayevskyov ventil i zatvorili posljednju rupu s utikačem.

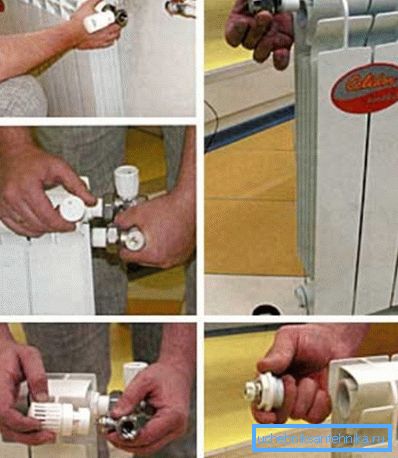

Vijke slavine, ventil Mayevsky i utikač.

Obratite pažnju! Potrebno je uskladiti položaj dizalica s dijagramom spoja uređaja: može biti niža, bočna ili dijagonalna.

Ako imamo Leningradski jednocjevni sustav, obavljamo obvezujući premoštaj. Da biste to učinili, lemnite segmente cijevi i spojite ih s tanjom cijevi:

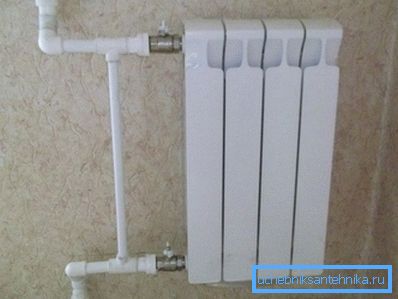

Vezanje radijatora s jednostupanjskim sustavom.

Najprije postavljamo adaptere na polipropilen (ako je potrebno), zatim stavljamo prijelazni čeljust s D20 na D16 na jednoj strani, zatim bradavicu, a zatim čep na suprotnoj strani. Pramen je spreman.

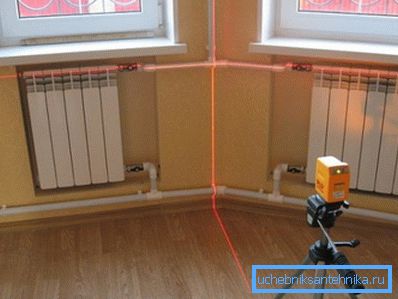

Kontroliramo točnost radne razine.

Konačno, instalirajte uređaj na zagrade i popravite. Provjeravamo ravnotezu razine instalacije instalacije.

Lijepljenje cijevi

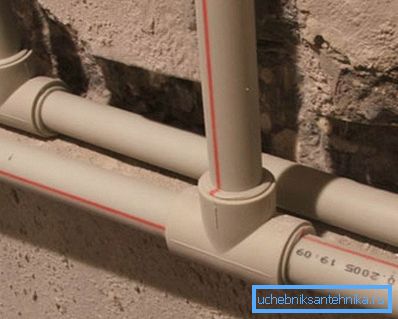

Naučimo prikupiti cjevovod iz polipropilena.

Upute o pravilnom instaliranju sustava za grijanje izrađene od polipropilena vrlo su jednostavne. Ali trebat će nam set alata za zavarivanje plastičnih cijevi, koji se također mogu unajmiti u gradu Miassu.

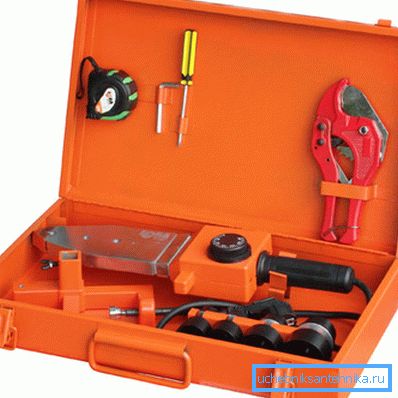

Komplet sadrži lemljenje za lemljenje, rezač cijevi, Teflon mlaznice i čep.

Započnimo:

  1. Izvršavamo rezanje cijevi prema crtežu pomoću rezača cijevi;

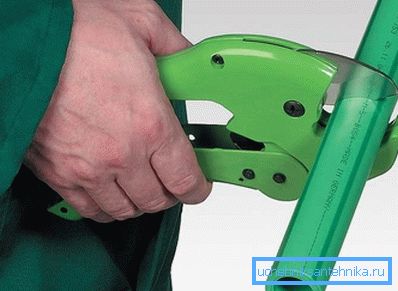

Izvršavamo rezanje.
  1. Na krajevima cijevi potrebno je skidati kosu od 15 stupnjeva do dubine od 2 do 3 mm. Bolje je to učiniti s beračem lica;

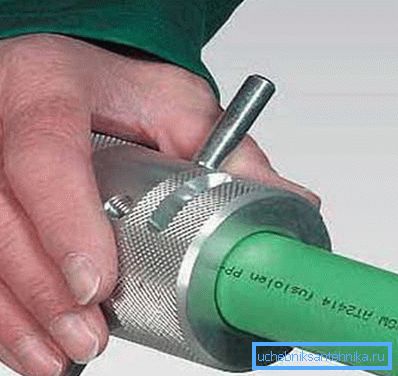

Čisti smo i sklanjaju.
  1. Ugradite lemljenje na postolje i postavite temperaturu na 260 stupnjeva. Zatim stavljamo spajanje na svornjak i umetnite kraj cijevi u rukav. Pritiskom na obje strane sve dok se dijelovi ne oslanjaju na strane;

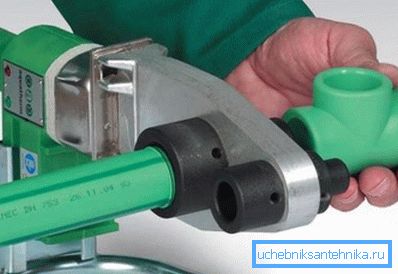

Stavili smo detalje na mlaznice za teflonske lemljenje.
  1. Grijanje traje oko pet sekundi, upute za lemljenje trebao bi biti shema grijanja ovisno o promjeru. Nakon zagrijavanja, uklanjaju se dijelovi i spojimo ih sve dok cijev potpuno ne uđe u rukav;

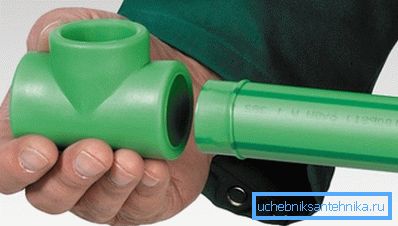

Povezujemo detalje.
  1. Držite dijelove još uvijek, nemojte rotirati. Dovoljno je izdržati ih oko 30 sekundi da biste dovršili postavljanje;

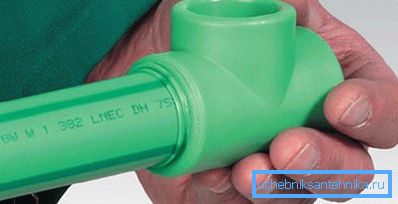

Čekamo da se materijal otvrdne.
  1. Prikupljamo odvojena područja na stolu, a zatim ih povezujemo prema težini na mjestima ulaza na zid i na radijatore.

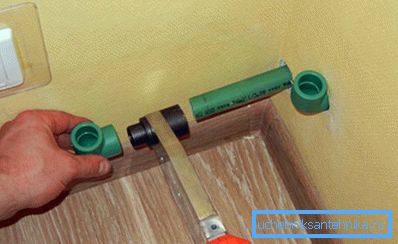

Izvođenje lemljenja na težini.

Obratite pažnju! Bolje je prvo prakticirati ostatke kako bi stekli neku vještinu i pouzdanje u akcije, budući da su zglobovi neodvojivi.

Na kraju cijevi priključeni su na kotao, na povratnu cijev postavlja cirkulacijska crpka. Tada je sustav pod tlakom posebnom pumpom. Više informacija o tome možete pronaći u člancima na našoj web stranici.

zaključak

Ako vam je ugovor za instalaciju sustava grijanja previše skupo, možete se sami nositi s ovim zadatkom. Ovo će vam pomoći u našem vodiču i videozapisu.
