Ukratko o mjeračima grijanja: instalacijskim mjestima,

Način rada samostalnog sustava grijanja lako je postaviti, kao i uzeti u obzir trošak nabave energije. No, kvaliteta grijanja urbanog stanovanja ostavlja mnogo želje, a plaćanje za pružene usluge naplaćuje se redovito i u cijelosti. Stoga sve veći broj ljudi instalira brojila za grijanje u stanu, što omogućuje preciznije obračunavanje primljene topline i troškove.

Instalacijske stranice mjernih uređaja

Ekonomska korist koju mjerač daje u stanu očita je. Koristeći ga, plaćate ne samo usluge grijanja, već i količinu toplinske energije koja ulazi u stan. Uostalom, nije nimalo tajna da se često komunalije ne pridržavaju standarda, a temperatura u kućama padne ispod određene razine.

Savjet! Učinak će biti još veći ako se mjerač grijanja instalira nakon korištenja vlastitih ruku ili uz pomoć angažiranog tima graditelja da poduzmu mjere za smanjenje gubitka topline. Promijenite blokove prozora na nepropusni zrak, izradite zidnu izolaciju i tako dalje.

Upute za ugradnju mjernog ure aja osiguravaju dva mjesta na kojima se mogu instalirati:

• na središnjem kolektoru kuće - u ovom slučaju će se uzeti u obzir usluge koje se pružaju stanovnicima svih stanova povezanih s usponskom mrežom;
• na pojedinačnim ulazima - ovdje mjerač grijanja stanova će računati vaše vlastite troškove topline, koji bi se trebao platiti.

Računovodstvo općih troškova kuće

Najlakši i najjeftiniji način je instalirati mjernu napravu u podrum, na glavnom podizanju koja opskrbljuje rashladnu tekuću stanovima. U tom slučaju uređaj, čija je cijena prilično visoka, bit će skupljena i neće uzrokovati nepopravljivu štetu obiteljskom proračunu.

Prije nego što platite za usluge grijanja, trebate uzeti čitanja uređaja i podijeliti ih na sve stanare, uzimajući u obzir površinu apartmana. Ako se fakture koje izdaje operativna organizacija ne podudaraju s podacima dobivenim kao rezultat izračuna, moguće je prisiliti beskrupuloznog dobavljača da vrati ranije preneseni novac.

Uobičajeni mjerači za grijanje mogu se instalirati uz suglasnost svih stanovnika kuće ili ulaza. Odluka mora biti osigurana protokolom. Samo na taj način to će biti legitimno. Na temelju ovog dokumenta trebate se obratiti nadležnim tijelima za dobivanje dozvole za instaliranje javnog mjerila.

Računovodstvo za pojedinačne troškove

Gornja opcija ima nekoliko nedostataka.

Konkretno, ovaj uređaj će računati ne samo toplinu koja se isporučuje u vašem stanu, već i gubitak topline koji se događa:

• u nedovoljno izoliranim glavnim cijevima koji prolaze kroz podrume i tehničke podove;
• u hladnom stubištu;
• u stanovima beskrupuloznih stanara koji ne poduzimaju mjere za povećanje energetske učinkovitosti stanova.

S obzirom na gore navedeno, poželjno je i dalje staviti mjerač na grijanje u stanu. Iako ćete morati potrošiti znatno više novca na to, nesumnjivo ćete osjetiti ekonomski rezultat kada se računi za grijanje smanjuju.

No, u ovom slučaju, morat ćete se suočiti s određenim poteškoćama:

1. U stambenim zgradama stare zgrade koristila se okomita shema spajanja cijevi za grijanje. To znači da je za svaki radijator prikladan odvojenu cijev koja dolazi od susjeda. Stoga je neophodno i isti broj računovodstvenih uređaja, što apsolutno nije profitabilno. Za rješavanje problema pomoći će grijanje metara u stanu, koji se instaliraju izravno na radijatore. Instalacija takvih uređaja mora biti usklađena s operativnim uredom, budući da se njihova očitanja ne smiju upotrebljavati svugdje radi računanja primljene topline.
2. Također možete utvrditi količinu toplinske energije dobivene u stanovima okomitim ožičenjima pomoću distributera. Oni izračunavaju volumen i kvalitetu dolazne rashladne tekućine na temelju razlike temperature između površine baterije i zraka u prostoriji.

1. Najjednostavnija je opcija instalirati opći kućni mjerač.. Ova je opcija detaljno opisana u prethodnom odjeljku.

Što se tiče više modernih kuća, u njima se rashladno sredstvo prolazi kroz vodoravne cijevi hranjene od vertikalnog uspona. U tom slučaju, lako možete organizirati grijanje pomoću mjerača. Samo kupite vrstu mjernog uređaja koji vam se sviđa.

Vrste mjerača topline

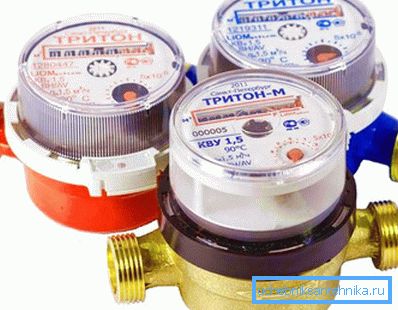

mehanički

Njihov je dizajn najjednostavniji.

Postoje tri glavne vrste:

• vijak;
• turbine;
• s impelerom.

Pogledajmo kako mjerač grijanja radi: kod mehaničkih uređaja, mjernu skalu pokreće struja rashladne tekućine. Prolazna tekućina okreće ovaj ili taj mehanizam.

Uređaji su najviše dostupni, ali imaju neke značajke:

1. Ne može se koristiti ako tvrde vode teče kroz cijevi.
2. Vrlo osjetljiva na fizičku čistoću rashladne tekućine. Čestice krhotina, ljestvice i ljestvice mogu razbiti mehanizam mjerača, koji se ne popravlja.
3. Uređaj neispravno uzima u obzir protjecanje, ako se u cjevovodu javljaju oštre promjene u tlaku tekućine.

Savjet! Ako odlučite koristiti mehanički mjerač topline, preporučljivo je postaviti cjedilo na ulazu sustava grijanja (do mjesta ugradnje uređaja) koji hvata čvrste čestice u rashladnoj tekućini.

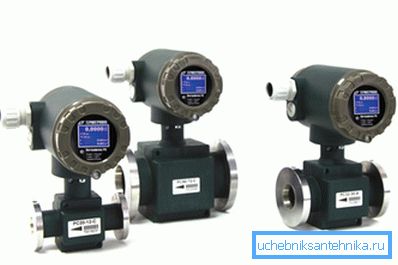

elektromagnetski

Ovi uređaji koriste načelo elektromagnetske indukcije - pojavu električne energije kada fluid prelazi u magnetsko polje. Mjerači ne stupaju izravno u kontakt s vodom i daju točno mjerenje.

No, postoje i manji nedostaci:

• Elektromagnetski brojač mora biti ispravno instaliran i povezan;
• Ako rashladno sredstvo sadrži veliku količinu nečistoća, očitanja ne odgovaraju količini isporučene topline.

vrtlog

Uređaj uzima u obzir količinu rashladne tekućine koja se koristi na osnovi turbulentnih vrtloga, koji nastaju iza posebno postavljene prepreke na putu tekućine. Takav uređaj se može postaviti na vodoravne i okomite cijevi.

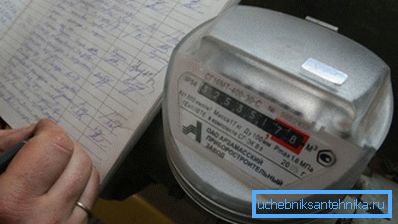

Sljedeće okolnosti utječu na točnost računovodstva:

• kvaliteta tekuće vode;
• zavarivanje radova koji se izvode u toplinskoj mreži;
• prisutnost zraka u cjevovodima.

Također treba napomenuti da mineralne nečistoće i kemijski elementi otopljeni u vodi ne utječu negativno na uređaje. I možete se riješiti drugih problema pomoću mrežnog filtar s magnetom, koji je montiran na ulaznu cijev.

Obratite pažnju! Da bi se mjerač protoka morao ispravno raditi, potrebno je postojati ravni dio cjevovoda određene dužine ispred njega. Ovisi o modelu mjerača topline i nalazi se u popratnoj dokumentaciji.

ultrazvuk

Mjerni uređaj koji djeluje na ultrazvučni princip sastoji se od izvora i prijemnika signala. Mjeri vrijeme u kojem tekućina putuje prethodno poznatu udaljenost i na temelju toga izračunava volumen i brzinu protoka.

Postoje sljedeće vrste ovih uređaja:

• Doppler;
• vrijeme;
• frekvencija;
• korelacija.

Unatoč najvećoj pouzdanosti, točnosti i izdržljivosti, ultrazvučni mjerač vrlo je osjetljiv na čistoću rashladnog sredstva. Osim toga, prisutnost ili odsutnost zraka u tekućini utječe na točnost računa.

Opći zahtjevi

Bez obzira na model mjerača protoka, svaki mjerni uređaj mora ispunjavati sljedeće uvjete:

1. Imati certifikat i putovnicu koja bilježi informacije o instalaciji i periodičkoj provjeri.

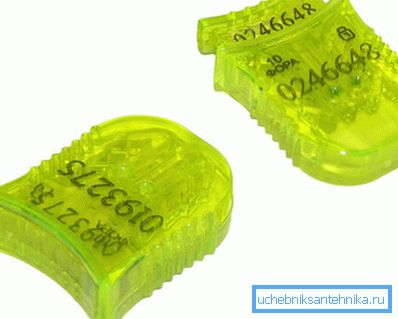

2. Imati pečat ili pečat koji označava da nije napravljena nikakva promjena na njegovom dizajnu.

Ugradnja mjerača topline

Faze rada

Treba napomenuti da je glavna poteškoća s kojom se osoba koja želi instalirati uređaj za mjerenje topline može susresti nije sama kupnja i instalacija, nego postupci vezani za dobivanje potrebnih dozvola.

U većini slučajeva morat ćete proći sljedeće korake:

• primjenjivati ​​i primati dokumente koji su osnova za instaliranje mjerača grijanja;
• razviti inženjerski projekt u kojem su naznačeni instalacijski položaji, nazivi uređaja, njihov broj i druge važne informacije;
• koordinirati ovaj dokument s regulatornim organizacijama;
• instalirajte uređaj na web mjesto (to može učiniti samo specijalizirana organizacija);
• registrirajte instalirani uređaj, provjerite ga, zapečati i registrirajte ga organizaciji koja je odgovorna za grijanje stambenih zgrada.

Najduže u vremenu bit će prva faza. Iako je nedavno postao lojalniji za instaliranje pojedinih čeličnih metara, ponekad je vrlo teško dobiti dozvolu. Doista, u ovom slučaju, obveza plaćanja neproduktivnog gubitka topline ne pada na vas, već na dobavljača, koji, naravno, nije zadovoljan vodstvom potonjeg.

U svakom slučaju, da biste dobili dozvolu, trebali bi pripremiti sljedeće dokumente:

1. Izjava o vašoj odluci o kupnji i instaliranju mjerača topline.
2. Dokumenti koji potvrđuju vlasništvo stana u kojem će se izvršiti instalacija.
3. Tehnička putovnica za stan s inženjerskim mrežama označenim u njemu.
4. Radovi koji potvrđuju pristanak drugih vlasnika stana za instaliranje mjerača topline.

Nakon što to učinite, možete početi izrađivati ​​tehničku dokumentaciju.

Priprema projekta inženjerstva

Ovaj dokument je razvijen uzimajući u obzir tehničke podatke organizacije koja se bavi grijanjem stambenih zgrada.

Oni također mogu imati individualne zahtjeve, ali, prema trenutnom SNiP, projekt mora sadržavati:

• izračun topline opterećenja instaliranih radijatora;
• planirani volumen potrošnje rashladnog sredstva;
• parametri hidrauličkog otpora, koji će osigurati instalirani protustrujni lanac isporučene tekućine;
• shema povezivanja računovodstvene opreme s postojećim cjevovodima;
• izračun iznosa gubitka topline koju mjerač ne može uzeti u obzir;
• način izračuna plaćanja za potrošenu toplinsku energiju.

Na kraju projektnog dokumenta mora proći odobrenje.

Instalacija opreme

Ova faza može se pokrenuti tek nakon što je projektna dokumentacija prošla sve faze koordinacije.

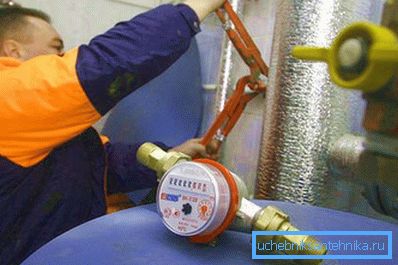

Obratite pažnju! Samo-umetanje mjerača topline nije dopušteno. Za obavljanje posla morate pozvati stručnjaka koji ima odgovarajuće vještine, potvrdio certifikat ili certifikat.

Tijekom instalacije provjerite jesu li ispunjeni sljedeći uvjeti:

1. Instaliranje mjernog uređaja može biti samo na mjestu koje pruža projekt. Ako odlučite izvršiti bilo kakve izmjene, trebalo bi ih potvrditi.
2. Instalacija mjerača topline treba izvesti izvan stana (u tehničkoj sobi ili spremištu) kako bi se osigurali nesmetani pristup stručnjacima za usluge. U nekim slučajevima instalacija je dopuštena u samom stanu, međutim, u ovom slučaju rješenje se rješava pojedinačno.

1. Prije i poslije pultova, neophodno je osigurati prisutnost ravnih dijelova cijevi (takozvani "odmorišni dijelovi"). Oni uklanjaju turbulentnu rashladnu tekućinu.
2. Senzor temperature treba umetnuti u cijev tako da je osjetljivo područje točno na središnjoj osi protoka rashladnog sredstva. Samo u ovom slučaju, svjedočanstvo će biti istinito.
3. Važno je projektirati instalaciju tako da voda koja prolazi kroz ovaj odjeljak ne stvara mjehuriće zraka koje utječu na ispravan rad mjerača grijanja.

Savjet! Također je poželjno osigurati ugradnju ventila. Tako možete rastaviti mjerni uređaj bez ispuštanja rashladnog sredstva.

Postupak registracije

Na kraju instalacije potrebno je pozvati stručnjaka od organizacije odgovorne za grijanje, koji će provjeriti instalaciju, zapečati uređaj i pripremiti dokumente koji ovlašćuju njegov rad.

Povjerenstvo za prihvaćanje trebalo bi uključivati:

• vlasnik kuće;
• predstavnik tvrtke koja upravlja zgradom (stambeni ured, OSBB);
• predstavnik tvrtke koja pruža usluge grijanja;
• stručnjaka za ugradnju opreme.

Temeljem rezultata, izrađuje se izjava, koja je osnova za plaćanje računa prema čitanju brojila.

zaključak

Instaliranje mjerača za grijanje je uznemirujuće, skupo i dugotrajno. No, nećete biti razočarani odlukom koja ste dobili prilikom prijenosa novca za grijanje. Više informacija o načinima spremanja na korisničkim računima možete saznati iz videozapisa u nastavku.
