Upoznajte električne kotlove 220v

Možda ćete moći kupiti električni kotao za grijanje ili elektrodu za grijanje kuće od 220 V u vašem prebivalištu ili u online trgovinama. No, najosnovnija stvar ovdje je pravilno izračunavanje snage, tako da je dovoljno zagrijati vaš dom.

Ovaj kotao ne zauzima puno prostora u stanu.

Osim toga, morat ćete uzeti u obzir druge parametre, na primjer:

  • presjek ožičenja u zgradi u odnosu na ukupnu potrošnju energije;
  • ili činjenica da je stabilnost napona u mreži.

Naravno, postoji mnogo različitih nijansi i ne možemo ih bez njih instalirati, stoga ćemo vas pokušati upoznati s najvažnijim.

Električni kotlovi

Glavne razlike

Napomena. Svi električni kotlovi koji rade na mrežama 220V ili 230V su podijeljeni u dvije glavne kategorije prema načinu grijanja tekućine. Jedan od njih zagrijava ga s cjevastim električnim grijačem ili grijačem, a drugi s elektrodama koristeći ionizacijsku metodu.

Načelo rada kotla za grijanje

Objašnjenja za fotografiju:

  1. TENY - jedan na vrhu i dva ispod;
  2. Tekući izmjenjivač topline;
  3. Izolacijski sloj;
  4. Spremnik za ekspanziju;
  5. Sigurnosni ventil OB;
  6. Senzor tlaka;
  7. Hidro skupina (rashladna tekućina za opskrbu i ožičenje);
  8. Izlaz zraka izmjenjivača topline: A - povratak iz sustava, B - napajanje u sustav
  • Električni kotlovi koji rade na elementima grijanja, u pravilu, ugrađuju se na zid (montirani), imaju atraktivan izgled i malu veličinu, što im omogućuje da se savršeno uklapaju u unutrašnjost sobe. Termostatski ventili za pokretanje u automatskom načinu rada omogućuju željenu razinu tekućine za grijanje kako bi se održala stabilna mikroklima u sobi. To olakšava nekoliko senzora koji nadziru ne samo temperaturu tekućine, već i stanje zraka u prostoriji.
Cijevni električni grijač blok
  • Kućište cijevi za grijanje obično je izrađeno od aluminija, čelika ili titana, a unutra je spirala od niklara s kontaktnim šipkama i sve je to prešano u cijev s kvarcnim pijeskom. Snaga jedinice uglavnom ovisi o snazi ​​samih grijaćih elemenata i njihovom broju, kućanskih instalacija (do 4 kW) se napaja iz mrežnog napona 220V (jednofazni), a snažniji već 380V (trofazni). Neki kotlovi uključuju pomoćnu cirkulacijsku pumpu koja olakšava ugradnju i pokretanje kruga grijanja.

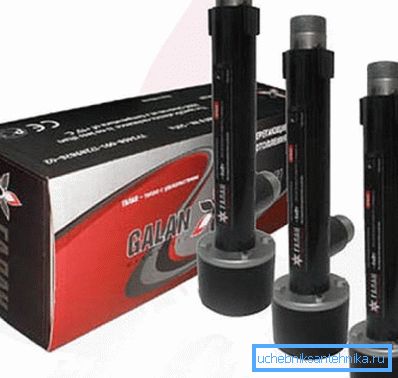

Galanski kotlovi: fotografija
  • Potpuno drugačije zagrijavanje rashladne tekućine dolazi u kotlovima tipa elektroda, koji, poput TEN-a, rade na promjenjivoj mreži 220V i 380V (jednofazni i trofazni), a broj faza ovisi o snazi ​​jedinice. No, vrsta elektrode uređaja razlikuje se ne samo po principu grijanja, već i nižom potrošnjom energije, iako je cijena tih i drugih uređaja sličnih izlaznih podataka približno jednaka.
Načelo zagrijavanja rashladnog sredstva ionizacijom
  • U takvim kotlovima ugrađuju se dvije polarne elektrode, koje se nalaze izravno u grijanoj tekućini, a proces ionizacije odvija se ovdje. U našoj mreži frekvencija struje iznosi 50 Hz, dakle polaritet će se mijenjati toliko puta u sekundi, a ioni će promijeniti smjer kretanja. Iz takve se frekvencije zagrijavaju, tj. Zagrijava nosač topline.
  • Može se zabilježiti sigurnost takvih uređaja - u slučaju curenja tekućine, sustav zaustavlja rad, jer materijal za krug elektrodnog kruga jednostavno nestaje. Ispada da u grijačima krug zatvara nikalnu spiralu, a ovdje - samu rashladnu tekućinu.

NAPOMENA! Želim odmah ukloniti zabrinutost korisnika koji nisu upoznati sa zakonima električne energije - trenutni prolazi duž puta najkraćeg otpora - u ovom slučaju - između elektroda i opasne zone je samo između njih. Nosač topline u sustavu nije energentan, stoga je siguran, kao što uputi upute o korištenju kotla.

Tenovy modeli

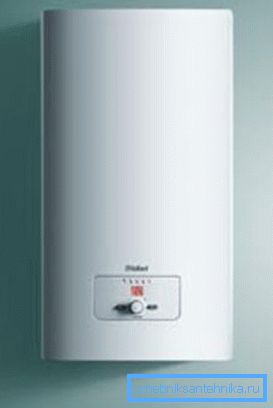

WAILLANT ELOBLOCK (montiran)

Na gornjoj fotografiji vidite WAILLANT eloBLOCK TEN električni kotao. Takva modifikacija zauzima vodeću poziciju u svjetskim standardima, ne samo u tehničkim karakteristikama, već iu dizajnu, što dopušta grijanju da savršeno odgovara unutrašnjosti prostorije.

Snaga ovog uređaja s različitim izmjenama može biti od 6 do 28 kW, tako da se različiti modeli mogu napajati bilo iz ?220V ili iz ?380V - sve ovisi o potrošenoj i proizvedenoj snazi ​​jedinice.

WAILLANT eloBLOCK ima maksimalnu temperaturu zagrijavanja vode od 85 ° C s volumenom spremnika za ekspanziju grijanja od 7 litara, minimalnim radnim tlakom od 0,8 bar i maksimalno 3 bara. Tijekom rada preporuča se održavanje tlaka unutar 1-2 bara, iako je, naravno, to indikator, naravno, moguće mijenjati. Dimenzije visine, širine i dubine uređaja su 740x410x330 mm s masom od 34 kg.

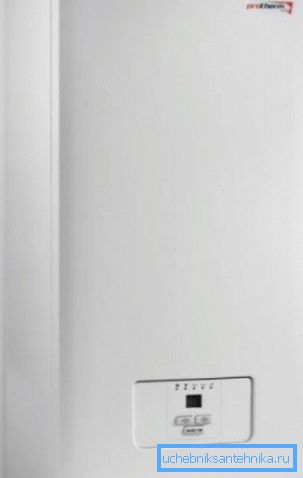

PROTHERM (montiran)

TENOV-ov jedan planimetrični kotao tipa PROTHERM 12K sa šarkama predstavlja jedinicu za grijanje gdje modeli 6K i 9K rade s promjenjivom mrežom 220B. No, model 12K, 18K, 21K, 24K već je povezan s tri faze ?380V, ali u isto vrijeme, modeli 6K i 9K također imaju mogućnost trofazne veze.

Uređaj ima dva grijaća elementa sa šest razina snage, nominalna snaga 6 kW s prosječnom učinkovitošću od 99%. Maksimalna temperatura vode iznosi 85 ° C, maksimalni radni tlak crpke iznosi 0.8 bar, minimum 3 bara, preporučena 1-2 bara.

Modeli s elektrodama

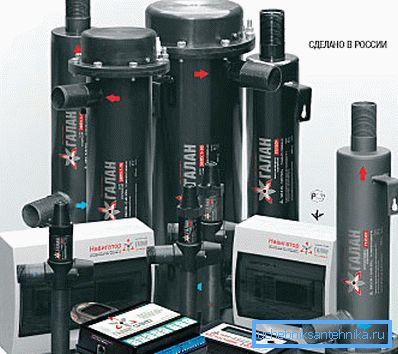

Kotlovi elektrane Galan imaju različite snage

U Rusiji najčešće u trgovinama možete pronaći proizvode domaćeg proizvođača Galana, a to je vrlo dobro jer takve jedinice mogu zagrijati sobu s bilo kojim područjem i ne mogu se nositi s tim ni na koji način lošije od skupih uvoznih kolega.

Takve uređaje možete jednostavno instalirati vlastitim rukama, naravno, ako razumijete krugove grijanja. Grijačima s protonskim grijanjem naširoko se koriste i za krugove radijatora i za sustave podnog grijanja - glavni uvjet je da je kotao u vertikalnom položaju i iznad cijevi za dovod.

parametri Optimalna uporaba kotlova
Glava 2 Glava 3 Kućica 5 Naslonjač 6 Gejzir 9 Gejzir 15 Volcano 25
Dimenzije prostorije (m3) 80 120 200 250 340 550 850
Nazivna potrošnja energije (kW) 2 3 5 6 9 15 25
Nazivni napon (V) 220 220 220 220 380 380 380
Prosječna potrošnja energije s dovoljnom izolacijom prostorije (kW / h) 0.5 0.75 1.25 1.5 2.5 4 6.6
Maksimalna jačina struje svake faze (A) 9.1 13.7 22,7 27.3 13.7 22,7 37,5
Nominalna struja za automatizaciju u elektromehaničkoj verziji (A) 10 16 25 32 3 do 16 3 do 25 3 do 40
Presjek bakrene žice (mm2) 220 4 4 4 6 - - -
380 - - - - 4 4 6
Preporučena količina rashladne tekućine u sustavu grijanja (l) 20 - 40 25- 50 30 - 60 35 - 70 50 - 100 100 - 200 150 - 300
Unutarnji promjer (DN) mlaznica na ulazu i izlazu u kotlu (mm) 25 25 25 25 32 32 32
Duljina jedinice (mm) 250 275 320 335 360 410 460
Težina jedinice (kg) 0.85 0,9 1.05 1.1 5.0 5.3 5.7

Tablica omjera snage kotlova prema veličini prostorije

Napomena. Tablica prikazuje izmjene proizvođača Galan, ali se stalno poboljšavaju tijekom vremena. Stoga se ovi parametri mogu smatrati samo kao općeniti, ali ne precizno karakterizirajući jednu ili drugu vrstu kotla.

zaključak

Kao što možete vidjeti, instalacija bilo kojeg električnog kotla u smislu složenosti bit će mnogo jednostavnija od instalacije plinskih, tekućih goriva, pa čak i jedinica s krutim gorivom jer nećete morati riješiti problem iscrpljujućih proizvoda izgaranja - ovdje jednostavno ne postoje! U ovom članku nalazi se videoisječak koji će vam pomoći da bolje upoznate materijal.
