Upravljačka jedinica grijanja: funkcije, uređaj, prednosti

Moderni sustav kontrole grijanja omogućava vam da provedete najsloženije i naprednije sheme i programe za podešavanje načina rada opreme, kako bi se postigla značajna ušteda energije, kako bi se osigurala daljinska kontrola grijanja. Želimo uzeti u obzir jedinicu za kontrolu grijanja s gledišta njegovih strukturnih i operativnih značajki i prednosti.

Kontrolni okvir grijanja omogućava automatsko upravljanje sustavom.

Automatska upravljačka jedinica

imenovanje

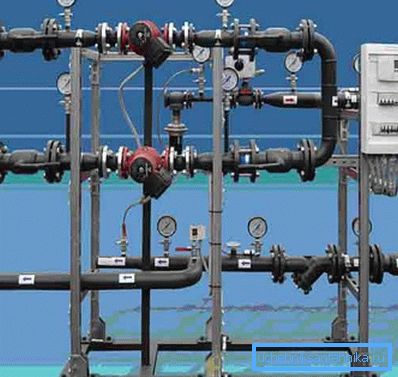

Toplinska točka sadrži glavne upravljačke jedinice sustava grijanja.

Automatska upravljačka jedinica je pojedinačna toplinska točka, dizajnirana za upravljanje parametrima rashladne tekućine koja cirkulira u sustavu grijanja, ovisno o indikatorima temperature u prostoriji, na ulici, u dovodnim i povratnim cijevima kruga.

Osim toga, sustav omogućuje vam da implementirate zaštitu od hitnih situacija, prekidačima rada opreme, GSM regulacijom grijanja. U slučaju kvara ili abnormalne situacije, modul može obavijestiti sve pretplatnike na mailing listu putem SMS poruka.

Shema upravljačke jedinice dvoslojnog sustava grijanja.

Međutim, ovo nije potpuni popis funkcija.

Kontrolni čvor može pružiti:

  • Načini i radni parametri cirkulacijske crpke sustava grijanja, određena brzina cirkulacije rashladnog sredstva;
  • Praćenje održavanja i izvršenja određenog rasporeda temperature vodovoda i povratnih cjevovoda. To pomaže u zaštiti sustava od pregrijavanja i prekomjerne hlađenja;
  • Održavanje zadanog stalnog diferencijalnog tlaka na opskrbi i povratak u zgradu, što omogućuje normalno raditi na svim automatskim uređajima u redovitom načinu rada;
  • Čišćenje fine i krupne nosilac topline;
  • Vizualna kontrola svih pokazatelja performansi sustava: temperature u ključnim područjima, razlike u tlaku na ulazu i izlazu čvora, određenom načinu rada, alarmi;
  • Daljinsko upravljanje grijanjem telefonom i putem Interneta;
  • Daljinsko upravljanje sobom, alarmom, ulaznim vratima i vratima uz pomoć dodatnih senzora.
GSM modul za grijanje omogućuje daljinsko komuniciranje i upravljanje.

Obratite pažnju! Za instaliranje takvog sustava, kotao i druga oprema moraju se prilagoditi elektronskoj kontroli. Stari okviri s mehaničkim ventilima s ovom shemom neće raditi.

Uređaj i načelo rada

Na foto-3-D modelu upravljačke jedinice.

Struktura bilo kojeg automatskog sustava upravljanja uključuje takve čvorove:

  1. Senzori i senzori koji prikupljaju potrebne podatke u različitim dijelovima sustava;
  2. Regulatori i procesori koji uspoređuju podatke dobivene s senzora s vrijednostima diktiranima instrukcijom (programom) snimljenim na memorijskoj kartici donose odluku i na temelju nje daju naredbe izvršnim mehanizmima;
  3. Izvedbeni mehanizmi koji primaju naredbe od regulatora i obavljaju jednostavne akcije - zatvaraju ventile i ventile, povećavaju snagu jedinica, prebacuju načine rada opreme za grijanje, izvršavaju zaustavljanje u nuždi slomljenih čvorova.
Logička shema sustava.

Senzori su senzori tlaka i temperature, kao i svi dodatni senzori koji vam omogućuju praćenje različitih procesa. Najvažniji temperaturni senzori dovode i vraćaju protok rashladne tekućine, senzori temperature u sobi i na ulici, kao i osjetnici tlaka na ulazu u sustav.

Senzor temperature površine.

Ulogu kontrolera igra je računalo s niskom snagom koja čita informacije svih senzora. Program koji detektira temperaturne uvjete snimljen je na memorijskoj kartici računala.

Upravljač uspoređuje dobivene vrijednosti sa skupom, a prema potrebi donosi odluku o promjeni: povećava dovod rashladnog sredstva na određeni krug, isključuje kotao ili ga prenosi na drugi način rada itd.

Upravljač se sastavlja bez upotrebe vrućih kartica.

Pri donošenju odluke kontrolor šalje upravljački signal jednim ili drugim aktuatorom: relejom za uključivanje, ventilom ili servo ventilom, prekidačem ili elektronikom kotla. Ovisno o postavljenom programu, GSM modul za kontrolu grijanja može poslati poruke vlasniku o određenom događaju, a čekanje na odgovor može poduzeti određene mjere.

Aktuator ST 24B.

Grijanje u seoskom domu kontrolira se GSM putem posebnog modula ugrađenog u računalo.

Ovaj modul uključuje sljedeće elemente:

  • Utor za prebacivanje SIM kartice;
  • Napajanje i baterija;
  • GSM modem;
  • Priključak za antenu;
  • LAN priključak za povezivanje s ISP-om;
  • mikroprocesor;
  • Memorijska kartica;
  • USB konektor za konfiguraciju i konfiguraciju;
  • LED indikatori ili zaslon s tekućim kristalima;
  • Kontakt skupina s ulazima i izlazima za prikupljanje podataka i slanje kontrolnih signala.
Modul uređaja s GSM.

Obratite pažnju! Zajedno s modulom za GSM kontrolu, mora se isporučiti softver za instalaciju na operativni sustav mobilnog telefona. Program će vam pomoći organizirati daljinski komunikacijski kontroler i operatera.

prednosti

Upravljanje sustavom je lako sami iz bilo koje udaljenosti.

Koje su prednosti korištenja automatske jedinice za regulaciju grijanja?

Moderni kontroler s komunikacijskim modulom omogućuje vam sljedeće prednosti i prednosti:

  • Fino podešavanje sustava u stvarnom vremenu omogućuje maksimalnu uštedu uz odgovarajuću razinu udobnosti;
  • Možete postići točno temperature i klimatske parametre prostorije, što želite, a za to je dovoljno jednostavno postaviti željene vrijednosti temperature;
  • Trenutačno obavještavanje o izvanrednim događajima i nenormalnim događajima značajno povećava pouzdanost i sigurnost rada;
  • Imate priliku napustiti kuću uz radno grijanje i na daljinu za kontrolu njegovog stanja, kao i upravljanje načinima rada, uključivanje i isključivanje opreme na daljinu;
  • Zimski posjet kućici s grijanjem isključuje zahtijevajući da uđete u hladnu sobu, otopite uređaj i pričekajte nekoliko sati dok se soba ne zagrije. Sada možete dati naredbu za uključivanje unaprijed i ne gubiti vrijeme.

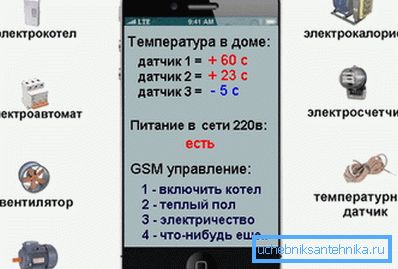

Samo dobijte telefon.

Sami možete sastaviti i spojiti upravljački sustav - za to nema dopuštenja i odobrenja. Posao je lako napraviti slijedeći upute proizvođača. Cijena paketa može varirati od 4 do 40 tisuća rubalja, ovisno o konfiguraciji i proizvođaču.

Obratite pažnju! Većina modula ima priključke za spajanje dodatnih senzora, pomoću kojih je moguće organizirati nadzor nad otvaranjem prozora i vrata, slušajući ili gledajući i druge korisne funkcije.

zaključak

Kontrola i upravljanje suvremenim sustavima grijanja može se obavljati pomoću softvera s daljinskim sudjelovanjem operatera. Komunikacija se može postići putem GSM digitalne mobilne komunikacije ili Interneta. Dodatne informacije možete pronaći u našem videozapisu.
