Vakuumski radijatori: uređaj i princip rada, suptilnosti po

U cilju povećanja učinkovitosti uređaja za grijanje, proizvođači, osim tradicionalnog željeza i čelika, počeli su koristiti bakar i aluminij u proizvodnji radijatora. Kasnije, ideja je došla do stvaranja vakuumske baterije - zbog pametnog dizajna takvog grijača treba odmah zagrijati, a njegova snaga može premašiti najbolje bimetalne kolege. Istovremeno, može biti i mobilni (dovoljno je priključiti električne radijatore vakuuma) i protočni (spojeni su na sustav grijanja).

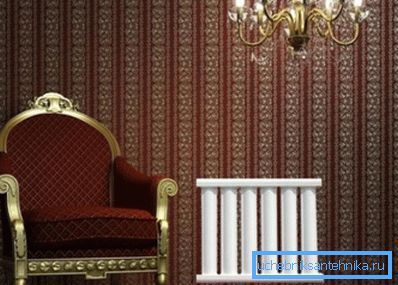

Vakuumski radijator u unutrašnjosti

Uređaj i načelo rada

Ključna razlika između protočnog radara u vakuumu i konvencionalnog radijatora je da se rashladna tekućina u njoj samo kreće kroz dno (cijev prolazi kroz dno grijača). U klasičnom hladnjaku lijevanog željeza, topla voda se obično opskrbljuje odozgo i prolazi kroz sve dijelove, grijanje metala.

U vakuumskim uređajima za zagrijavanje površine koristi se malo drugačiji princip:

  • grijana cijev s toplom vodom zagrijava do kipuće tekućine koja se u tvornici napaja u radijator;
  • tada ova tekućina isparava i izlazi na vrh sekcija;
  • hladi se i kondenzira na unutarnjoj površini zidova. Tekućina pod djelovanjem gravitacije pomiče se na dno i ciklus ponavlja.
Načelo rada grijača

Korištenje obične vode dovelo bi do povećanja potrošnje energije za isparavanje pa stoga ove baterije koriste posebnu tekućinu koja kipira svjetlost. U pravilu se koristi litijev bromidna tekućina kako bi se smanjila energija koja je potrebna za njegovo isparavanje, zrak izlazi iz akumulatora. Zbog toga se vrelište smanjuje na 35 ° C.

Obratite pažnju! Litij-bromidna tekućina se ne može nazvati povoljnim za zdravlje, stoga, ako se radijator curiti, njegovo djelovanje treba odmah zaustaviti.

Opisano načelo rada radijatora s vakuumskim grijanjem koristi se u svim i svim toplinskim uređajima ovog tipa. Može se promijeniti samo sastav tekućine, radna temperatura (ovisno o sastavu tekućine) i izgled uređaja.

Prednosti i nedostaci

Teorijski opisani dizajn nema ozbiljnih nedostataka.

Prednosti proizvođača obično uključuju:

  • visoka brzina grijanja (obično u sekundama);
  • zajamčena odsutnost zastoja zračnog prometa - jednostavno nemaju mjesta za oblik, jer rashladno sredstvo prolazi kroz 1 cijev;
Slika pokazuje da cijev prolazi samo kroz donji dio grijalice.
  • količina rashladne tekućine u sustavu grijanja ne smije biti prevelika. Dovoljno je 10-15 litara jer kotao ne radi cijelo vrijeme, potroši manje energije za grijanje vode;
  • proizvođači također tvrde da su vakuumski radijatori povećali rasipanje topline u usporedbi s konvencionalnim radijatorima (ovo će se dalje raspravljati);
  • ravnomjerno grijanje;

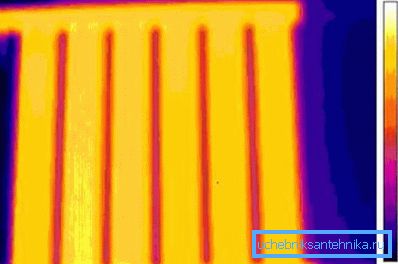

Takve baterije samo se zagrijavaju
  • nizak hidraulički otpor.

Među nedostatcima može se istaknuti:

  • visoke cijene, cijena je nekoliko puta veća od cijene konvencionalnih radijatora;
  • učinkovitost uređaja ovakvog tipa snažno ovisi o temperaturnom režimu. Na primjer, kada se temperatura rashladne tekućine poveća iznad preporučene vrijednosti, tekućina s niskim vrelištem u potpunosti se mijenja u plinovitom stanju, zbog čega se prijenos topline s radijatora pada deseterostrukom. Topla voda jednostavno prolazi kroz cijev i toplina se ne prenosi kroz zidove baterije.

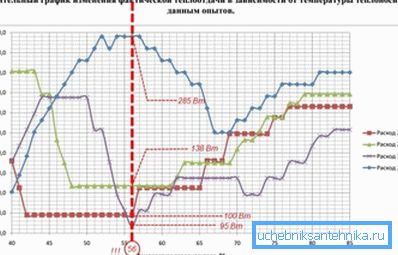

Prijenos topline u odnosu na način rada

Obratite pažnju! Za centralizirani sustav grijanja, vakuumske baterije moraju biti odabrane uzevši u obzir točno ono što je temperatura napajanja.

Više o vakuumskim grijačima

Unatoč činjenici da proizvođači kažu solidnu skupinu prednosti u usporedbi s konvencionalnim akumulatorima, analozi vakuuma još uvijek nisu tako rasprostranjeni. Među glavnim razlozima za to može se utvrditi ne samo visoka cijena, već i nedostatak značajnih statistika o njihovoj uporabi.

Bilo obećanja proizvođača odgovara stvarnosti

Proizvođač bilo kojeg proizvoda nastoji naglasiti prednosti svog proizvoda i skromno šutjeti o svojim slabostima. U slučaju vakuumskih radijatora, priča je ista, cijelo pitanje je koliko je stvarnost daleko od teorije i reklamnih letaka.

Možemo izdvojiti takve značajke vakuumskih baterija koje prodavači šute:

  • Baterija je samo srednji, čija uloga je jednostavno prijenos energije iz kotla u kuću. Prema tome, prijenos topline ne može se povećati samo zato što se zrak ispušta iz njega i napuni tekućinom koja kipuće, baterija nije generator energije i ne proizvodi ništa sam po sebi;
  • vakuumski radijatori se zagrijavaju mnogo brže od debelih baterija od lijevanog željeza. Jednostavno nema puno smisla, još uvijek traje više od sat vremena da zagrije standardnu ​​sobu. Stoga je pobjeda u nekoliko minuta apsolutno beznačajna;
Brzina zagrijavanja različitih tipova baterija je drugačija, ali vremenska razlika ne utječe na grijanje kuće.
  • istina i potpunu odsutnost zagušenja zračnog prometa. Ali u konvencionalnim akumulatorima ovo je dugo prestalo biti problem. Jednostavno postavite Mayevsky ventil na vrh grijača i višak zraka može se odvoditi neovisno;

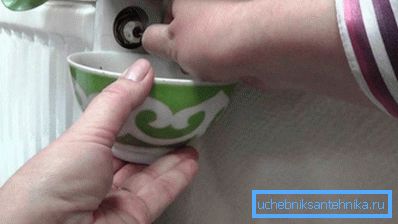

Mayevskyev dizalica omogućit će da se riješe zastoja u zračnom prometu

Obratite pažnju! Da biste to učinili, također morate osigurati točan nagib radijatora tijekom instalacije. Naginje se malo tako da se sav zrak skuplja u gornjem dijelu, na slavinu.

  • i korozija i začepljenje vakuumskog grijača je također nemoguće - razlog je u činjenici da rashladno sredstvo ne cirkulira kroz same dijelove baterije;
  • Postoje problemi u autonomnim sustavima grijanja s prirodnom cirkulacijom. Činjenica je da se u njima pomiče rashladne tekućine zbog razlike u visini između kotla i same baterije. U usporedbi s uobičajenim sustavom grijanja, visinska razlika će biti manja za visinu akumulatora, odnosno, tlak u cijevi će se također smanjiti;
Prirodni cirkulacijski sustavi mogu imati problema.
  • kao i za hidraulički otpor, to je stvarno mali, ali za domaćina ovaj parametar nije apsolutno važan. Ovaj pokazatelj ima značajan učinak samo za tvrtke koje se bave servisiranjem sustava grijanja;
  • vakuumski radijatori u autonomnom sustavu grijanja zahtijevaju malu količinu vode u sustavu, ali se bojler mora češće uključiti kako bi se održala konstantna temperatura. Tako se ovaj parametar također ne može nazvati nedvojbenom prednošću vakuumskih uređaja u odnosu na konvencionalne. Osim toga, moderni radijatori također troše relativno malu količinu vode;
  • u opisu se obično kaže da radijator radi čak i na niskoj temperaturi rashladnog sredstva, to je istina, ali prijenos topline je također nizak. Stoga, kako bi se postigla ugodna temperatura u kući s niskotemperaturnim sustavom grijanja, bit će potrebno povećati područje prijenosa topline (tj. Jednostavno kupiti veći broj skupih grijača);
Ako smanjite temperaturu vode u sustavu, morat ćete povećati broj radijatora
  • Također treba podsjetiti da je tekućina u bateriji daleko od bezopasnosti. A ako curenje konvencionalne baterije prijeti samo malom oštećenju imovine, tada curenje litij-bromidne tekućine i isparavanje će utjecati na zdravlje stanovnika.

Suptilnosti izbora

S obzirom na sve opisane značajke rada vakuumskih radijatora, teško je preporučiti ih za kupnju. A točka je ovdje u visokoj cijeni, učinkovitost nije puno veća od one istih bimetalnih grijača, a možete dobiti puno problema.

Ipak, ako nema problema s financijama, onda je moguće kupiti takvu bateriju, samo trebate napraviti pravi izbor.

Upute za odabir su sljedeće:

  • Prvo se morate upoznati s temperaturom uređaja. ako je dizajniran za temperaturu rashladne tekućine 110-120 ° C, a planira se instalirati u redovni gradski stan, tada možete zaboraviti na deklariranu izvedbu;

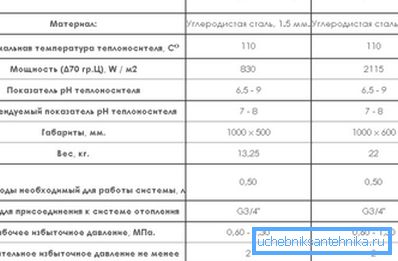

Karakteristike broja vakuumskih grijača
  • zatim obratite pozornost na izgled, osobito na kvalitetu slikarstva. Boja se ne bi trebala trljati noktom, ravnomjerno se nanositi na metalnu površinu i ne smiju imati mrlje i tijekove. Loša kvaliteta boja sugerira da će ovaj radijator vjerojatno biti loše kvalitete;
Pri izboru vrijedi procijeniti kakvoću slikanja i zavarivanja.
  • tekućina unutar ne bi trebala biti previše. Dovoljno je samo naginjati bateriju i slušati - šuštanje svjetlosti znači da je sve u redu, guranje ukazuje na to da postoji puno tekućine;
  • zavareni spojevi moraju biti jasni, glatki, bez progiba.

Domaći vakuumski grijač

Stvarno je moguće napraviti vakuumski radijator sa svojim vlastitim rukama. Sve što je potrebno za ovo je stara konvencionalna baterija i hlapljiva tekućina. Neželjeno je koristiti vodu, jer će se učinkovitost grijača smanjivati.

Sklop se izvodi u sljedećem slijedu:

  • cijev s nosačem topline prolazi kroz donji kanal, tako da su utikači uklonjeni na dnu cijevi, cijev je umetnuta, zglobni spojevi;
Možete pokušati izvući vakuum iz obične baterije.
  • u gornjem dijelu radijatora trebat će vam rupica za punjenje tekućinom koja nestaje. Alkohol se može izolirati od dostupnih analoga mješavine litij-bromida, lako otparava i bezopasna je za ljude;

Obratite pažnju! Do zaustavljanja nije potrebno napuniti bateriju, dovoljno je da tekućina pokrije cijev s rashladnom tekućinom.

  • nakon toga, najteži dio je pumpa zraka. Bez kompresora to neće raditi;
  • morat ćete sami kalibrirati uređaj kako biste odredili optimalne uvjete rada. Moguće je povećati temperaturu rashladnog sredstva za 5-10 ° C i mjeriti površinsku temperaturu baterije za svaku novu vrijednost.

Umjesto protočne cijevi, može se umetnuti i grijaći element s termostatom. U tom slučaju dobivamo univerzalni uređaj koji se može koristiti kao dodatak uobičajenom zagrijavanju.

TEN s regulatorom temperature

sažimanje

Radijatori s vakuumskim grijanjem zanimljiva su ideja koja zahtijeva ozbiljna istraživanja. Do sada, učinkovitost takvih grijača može se ocjenjivati ​​samo putem pregleda rijetkih vlasnika, ali od proizvođača za oglašavanje. U budućnosti, ovisno o nižoj cijeni, mogu se smatrati analognim konvencionalnim radijatorima.

Video u ovom članku prikazuje načelo rada takvih uređaja za grijanje.
