Vertikalni radijatori - njihove vrste, proračun i priključak

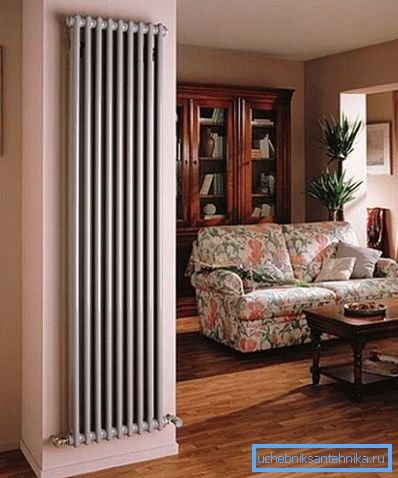

Odmah treba reći da se vertikalni radijatori koriste ne samo kao uređaji za grijanje, već i kao predmet ukrasnog ukrasa u sobi - nešto poput originalnog dodatka unutrašnjosti. Govor je u ovom slučaju o grijanju vode, pa smo zainteresirani za cjevaste i ploče uređaje od bimetala ili aluminija, kao i njihove operativne značajke.

Osim toga, skrećemo pozornost na neke od nijansi u instalaciji takvih grijača, a dodatno ćemo prikazati video u ovom članku.

Vertikalni radijatori

Ako želite koristiti vertikalno ne-standardne dugo grijanje radijatora u zatvorenom prostoru (do 1.800 mm visine), morate razumjeti da se ne mogu instalirati ispod prozora.

Zbog toga gubite dodatnu toplinsku izolaciju, jer toplinski protok zraka koji se diže ispred prozora odbija hladni protok koji dolazi iz stakla. Ali ista je situacija stvorena sustavom podnog grijanja pa nije presudna.

vrsta

  Napomena. Zapravo, svi radijatori za sustav grijanja vode su vertikalni, budući da se njihovo djelovanje odvija samo u takvom položaju. Mogu se izrađivati ​​od različitih metala i to, zapravo, ovisi o njihovoj težini i cijeni. Osim toga, to može izravno utjecati na učinkovitost prijenosa topline.

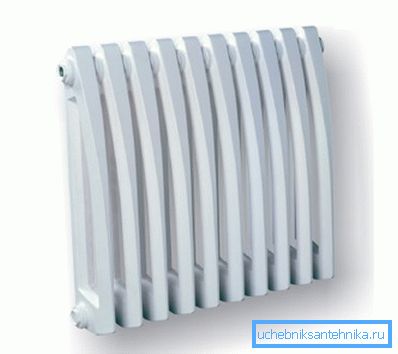

• Vertikalni radijatori od željeza pripadaju kategoriji cjevastog (stupnog) presjeka, tj. Jedan odjeljak, u pravilu, sastoji se od dvije vertikalne cijevi ili stupaca međusobno povezanih, a broj tih odjeljaka se može birati po vlastitom nahođenju.

Lijevano željezo posebno je dobro u centraliziranim sustavima grijanja, jer se dugo zagrijava zbog svoje debljine, ali dugo zadržava toplinu, što je vrlo povoljno za povremenu isporuku rashladnog sredstva. Uređaji za svinjsko željezo imaju dva glavna nedostatka - to je velika količina (za autonomne sustave je preskupo, a za centralizirane je gotovo neprimjetno) i veliku masu.

• U ovom se trenutku vrlo često koriste čelični grijači, no izrađeni su samo od tipa panela, radeći prema načelu konvekcije - ne proizvode cjevaste modele čelika, iako se mogu samostalno izrađivati, u nehrđajućoj verziji. Zbog velikog broja veličina, male težine i relativno niskih troškova i atraktivnog dizajna, oni se stječu vrlo često, iako u većini slučajeva se tiču ​​samo autonomnih sustava grijanja.

Glavni nedostatak takvih grijača je njihova osjetljivost na koroziju, tako da upute ne preporučuju uporabu u sustavima s centraliziranim grijanjem jer se zbog visokog tlaka lako može doći do propuštanja.

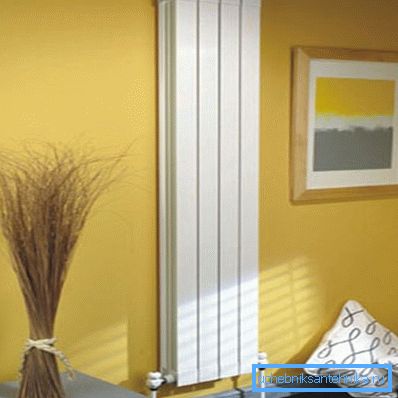

• Glavna prednost aluminijskih modela je najveća disipacija topline i najmanja težina među svim vrstama grijača ove vrste, ali među prednostima, naravno, postoji niz nedostataka. Prije svega, nema smisla ugraditi vertikalne radijatore cijevnih aluminijuma u centralizirane sustave grijanja čak iu niskim zgradama gdje radni tlak nije jako visok, budući da se u rashladnu tekuću treba dodati poseban antikorozivni agens, a to je moguće samo u autonomnim sustavima. Osim toga, trošak takve baterije je prilično visok, ali ti nedostaci više su od kompenziranja izvrsnog dizajna proizvoda.

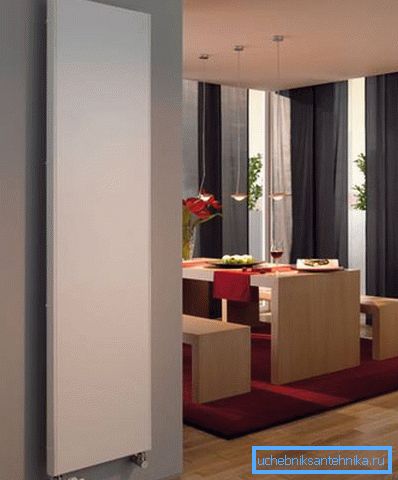

• U izgledu, aluminijski i bimetalni modeli su vrlo slični, štoviše, jedan i drugi imaju cijevni oblik cirkulacije rashladnog sredstva, iako su tehničke karakteristike takvih baterija vrlo različite jedna od druge.

Tako je bimetalna konstrukcija cijevni spremnik, gdje je čelik unutra, a aluminij je izvan, pa zbog čelika izdrže najveći pritisak koji je moguć u sustavima grijanja, a zahvaljujući aluminiju, njihovo se prijenos topline značajno povećava.

Na tržištu vodoinstalacije takvi su modeli najvjerojatnije traženi jer se mogu ugraditi u sustave autonomnog i centraliziranog grijanja (takvi se grijači također rastavljaju u sekcijama).

Zrcalo i ravni radijatori

Takvi modeli, kao na vrhu fotografije, u pravilu su vertikalni radijatori s nižom spojnicom, koji služe kao izvrstan dodatak unutrašnjosti prostorije, istodobno zagrijavajući.

Možda, za dekorativne prednosti, to su najljepši modeli, iako u veličini uglavnom odgovaraju drugim grijačima, stoga će zauzeti toliko prostora koliko vam je potrebno.

Takvi radijatori imaju cjevasti sustav cirkulacije vode i odličan prijenos topline - na primjer, predstavljamo ispod tablice ECA proizvoda.

ECA ploča glatka

ECA zrcalo na ploči

Izračun i veza

Prije spajanja grijača na krug, morate izračunati svoj broj ili samo snagu jedne jedinice u skladu s volumenom ili kvadraturiranjem prebivališta u kojem će se instalacija odvijati.

Pretpostavimo da instalirate bimetalne vertikalne radijatore grijanja, pa trebate pogledati snagu jednog dijela u pratećim dokumentima, ali na primjer uzmemo 185W, to su Mirado parametri.

Za prostore sa stropovima koji ne prelaze 2,7 m i debljinom stjenke od najmanje 0,6 m, koristi se formula S * 100 / P, gdje S je područje prostorije, P je snaga jednog odjeljka, a 100 je broj wata potrebnih za grijanje m². Ako uzmemo sobu 30m², znači K_{broj odjeljaka}= S * 100 / P = 30 * 100/185 = 16,2, ali za sigurnost, naravno, bolje je koristiti 17 sekcija.

Ali takvi izračuni mogu biti i volumen prostorije, pogotovo ako imate visoku stropu ili koristite radijatore na ploči koje se ne mogu rastaviti u odjeljke.

Ona koristi formulu P = V * 41,

• gdje je P ukupna snaga grijača,
• V je obujam prostorije
• i 41 je broj wata potrebnih za grijanje m³

Mi uzimamo sobu s istim prostorom, ali s 3m stropovima, stoga dobivamo V = 30 * 3 = 90m³. Dakle, P = V * 41 = 90 * 41 = 3690-3.69 kW - to je ukupna snaga jednog ili više grijača potrebnih za takvu sobu.

Ako je krug grijanja već montiran, vrlo je jednostavno povezati visoki radijator vlastitim rukama, pogotovo jer obično imaju vezu odozdo ili s donjih strana.

Vrlo je važno da ga pravilno popravite i da nije bilo nagnutosti, a ulazi točno odgovarali lokaciji priključaka kruga, tako da je pravilno označavanje ugradnih mjesta zagrada vrlo važno. Svaki grijač mora imati ventile i spojeve (slavine) na ulazu i izlazu, tako da se može samostalno rastaviti.

zaključak

Nisu sve sobe uvijek potrebne za istu temperaturu zraka, stoga, za reguliranje vertikalnih radijatora odvojeno jedan od drugoga, koriste se automatski termostati različitih izvedbi. Bit rada takvog uređaja je da postavite potrebnu temperaturu, kada se postigne, ventil se zatvori, a kada pada, prolaz se ponovno otvara.
