Vezanje radijatora - sheme i pristajanje

Općenito, spajanje grijača povezuje novog igrača na igru. Radiator se uklapa u cijevi, opremljen je novim čepovima i regulirajući dizalice - to je sve, već je u igri.

No, izražena jednostavnost će raditi samo kad je sve ispravno učinjeno, rashladni prolazi kroz radijator u pravom smjeru, a sami radijatori opremljeni su dijelovima s potpunim razumijevanjem problema kompatibilnosti, spojevi su zapečaćeni znanjima.

Kompetentni dizajn ulaza.

Jednostavan proces, ali potrebno je znanje

Da bismo razumjeli točnost procesa, dijelimo ga u komponente.

Cijela uputa je sljedeća:

  • Dostupni dijagrami za povezivanje radijatora - mi birati;
  • Kompatibilnost različitih vrsta baterija i armature - provjera;
  • Radijatori s cijevima - pristanište.

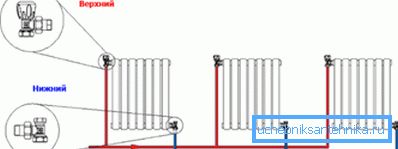

Poznavanje sheme - riješilo problem kat!

Za informacije! Osim toga, razmotrit će se i opća pravila prostornog postavljanja radijatora jer im zanemarivanje može značajno smanjiti učinkovitost baterije.

Opći koncepti

Kršenje jednostavnih pravila za postavljanje baterija može poništiti sve sljedeće faze remenja, čime se smanjuje učinkovitost jedne veze do 25%.

Dakle:

  • Udaljenost od prozorskog krila ne smije biti manja od 10 cm;
  • Udaljenost od poda do donjeg ruba radijatora ne smije biti manja od 12 cm;
  • Radijator se ne postavlja blizu zida, minimalni razmak između njih treba biti 20 mm;

Za svoje podatke! Sklop za montažu s utikačima obuhvaća držače za sekcijske baterije, a za ploče, pričvršćivači su uključeni s radijatorom. Izvorno su dizajnirani za traženo razdoblje.

Ali želja našeg čovjeka da uštedi novac i učini sve na svoj način čini ga da to čini. Još jedan trik koji će vas podsjetiti na potrebu za prazninom - grijača s reflektorom folije lijepi se na zid pod baterijom, a između njega i radijatora potrebno je jaz.

Nedaleko, nije blizu, nije visoka, niska.
  • Budite oprezni s nišom ispod baterije. Želja za sakriti grijač može dovesti do gubitka učinkovitosti i prijenosa topline. Za ljubitelje estetike, cijena pitanja može biti 10% gubitka prijenosa topline u polu otvorenim nišama i 20% u zatvorenim nišama.

Mi ćemo razumjeti s shemama

Važno je ispravno ući u radijator u shemi. U kućicama, u malim stambenim zgradama mogu postojati dva sustava grijanja. U stambenim zgradama, u pravilu, jedna opcija.

Ovdje su:

  1. Dizajn jedne cijevi;
  2. Dvoslojna shema.

S jednim cijevnim sustavom, voda iz kotao prolazi kroz cijeli ciklus iz kotla, kroz baterije, u kotao kroz jednu cijev.

Teško je reći što je početna ideja razvojnih inženjera ove sheme, ali ima mnogo nedostataka:

  • Voda ili toplinski nosač pod pritiskom se dovodi do gornje točke i samoizdrazuje se dolje. Temperatura zraka u gornjim prostorijama ili podovima bit će veća nego kod nižih;
  • Gotovo nema regulacije procesa. Jednostavnom opremom možete namjestiti izračunatu vrijednost za rashladno sredstvo, ali neće biti razloga za niže podove;
  • Hitan rad lokalnog i cijelog uspona uzrokuje mnogo problema. Potrebno je odspojiti uspinjača ili kuću.
Optimalan izgled slike ožičenja.

Za svoje podatke! Rekavši da nema regulacije procesa, pomalo smo se udaljili od istine, sada postoje složeni sustavi koji dopuštaju reguliranje tog procesa. Ali oni su vrlo skupi i namijenjeni su samo za kuće s neovisnim bojlerom.

Dizajn s dva cijevi je i jednostavniji i pouzdaniji. Hlađenje se provodi kroz jednu cijev, a ohlađena voda prolazi kroz drugu.

Postoje dvije mogućnosti povezivanja:

  • Prva - cijevi koje vode i oduzimaju, smiruju se s jedne strane;
  • Druga vodeća cijev dolazi u jednom smjeru, a iscjedak ide na drugu stranu. Ova se shema primjenjuje za duge i niske baterije, u pravilu, tipa poda, za kvalitetnu distribuciju topline.

Upozorenje! Bez obzira na vrstu veze, cijev s toplom vodom mora biti na vrhu, a cijev s hladnom vodom, koja se naziva i "povratak", mora biti na dnu. U izvorima ćete naći mogućnost dovođenja tople vode iz niže moguće ili alternativne.

Bilo je prihvatljivo oko 40 godina, kada je polipropilensko grijanje radijatorskih cijevi iz kategorije znanstvene fantastike, a cijevi su bile samo metalne, ali onda su izašle iz situacije. Odjednom govorimo - donji eyeliner vruće vode će vas razočarati.

Radijatori su spremni

Prikupljanje radijatora neće biti problem, sve se podudara s standardima:

  • Odredit ćemo shemu povezivanja (topla opskrba s vrha, sjećate se), dajte donji dio u povratni tok;
  • Na gornjem ulazu, suprotno ulazu rashladne tekućine, zaustavlja se pomoću Mayevskyovog ventila kako bi se smanjio zrak;
  • Na donjem izlazu, nasuprot povratnom otvora, ugrađujemo slijepi poklopac radijatora.
Na ulazu i izlazu instalirajte dizalice.

Savjet! Svi spojevi s navojima za koje nisu predviđeni gumeni brtveni spojevi zapečaćeni su vučom i posebnom zalijepom ili s posebnom FUM trakom koja nalikuje izolacijskoj vrpci.

Nekoliko riječi o kompatibilnosti

materijal nekretnine
Lijevano željezo Uzima sve što mu odgovara na nit
čelik Osjećate se sjajno od mjedi, nehrđajućeg čelika, bakra.
aluminijum Loša tolerira bakar, mesing. Pocinčavanje opaža kao nužnost

Docking - završni proces

Trenutačno, u procesu remeniranja mogu sudjelovati tri vrste cijevi:

  • Vezivanje radijatora lijevanog željeza s metalnim cijevima. Da budem iskren, metal + lijevanog željeza je varijacija jučer. Odabrali smo od lijevanog željeza baterije zbog njihove pouzdanosti, dugotrajnog zadržavanja temperature, molimo koristite, ali cijevi se mogu zamijeniti za polipropilen;
  • Vezanje radijatora grijanja metalnim plastičnim cijevima. Dosta pouzdana opcija. Ima metalnu omotnicu, omogućuje vam da prijeđete na bilo teško dostupna mjesta bez mijenjanja sheme povezivanja. Savršeno ponavlja svaku zakrivljenost zida.
  • Najzanimljivije je shema cijevi grijaćih radijatora s polipropilenom. Uz sve prednosti slične metal-plastičnim cijevima, polipropilenski spojevi su mnogo pouzdani. Dakle, u ovom slučaju, lemljenje se koristi uz pomoć posebnih lemljenja za takve cijevi.
Polipropilenska cijev i lemljenje - monolit.

Savjet! Polipropilenske konstrukcije postavljene su polaganije nego metal-plastika, ali dobivate jamstvo na cijev, spojeve, lemljenje. U slučaju metalne plastike, temperaturne razlike daju različita ekstenzija metalu i plastici, što može dovesti do propuštanja i u najnepovoljnijem trenutku.

U zaključku

Pravila vezanja radijatora su jednostavna: glavna stvar je znati gdje se povezati, a video u ovom članku će vam reći koje vam želje i ključ.
