Visina radijatora. ugradnja tehničkih cjevovoda i opreme.

Postoje dvije vrste radijatora u smislu montaže - poda i zida, stoga druga opcija podrazumijeva da se mora poštivati ​​određena visina ugradnje radijatora od poda, što će mu omogućiti da se bez ikakvih problema priključi na sustav grijanja.

Treba odmah reći da ako čekate jasne upute o ovom parametru, to je uzalud, jer oni jednostavno ne postoje i uglavnom ovisi o instalaciji kruga grijanja, a na visini prozorskih klupica i, konačno, na visini sekcije , Iako je nemoguće reći da ovaj parametar ne utječe na ono što vam predlažemo da pogledate i gledate videozapis u ovom članku.

Ugradnja tehničkih cjevovoda i opreme

Preporuka. Kada instalirate sustav, ako dimenzije radijatora grijanja u visini i duljini omogućuju ugradnju ispod prozora, učinite upravo to. Baterija ispod prozora stvara neku vrstu toplinske zavjese, ograničavajući protok hladnog zraka sa strane stakla.

• Dakle, na kojoj visini od poda instalirati radijatore, položio kada ožičenje kruga grijanja, a također ovisi o tome imate li ugrađen pumpu za cirkulaciju. Ako će sustav raditi bez prisile, onda je posve prirodno da bi se kroz cijevi trebao nalaziti nagib, što znači da morate ostaviti mjesta za nagib povratne cijevi, ako je sustav dvoslojni ili cijevi za opskrbu, ako je to jedna cijev.
• U "Lenjingradu" (jedan sustav cijevi za 3-4 radijator) također se nalaze baterije s padom, jer u takvim slučajevima ne stvaraju posebnu slavinu za grijač - krug prolazi kroz njih s donjim spajanjem.
• Različiti sustavi i instalacija podrazumijevaju da ako odstupate od 10-15 cm od poda, visina instalacije radijatora prema SNiP 3.05.05-84 ("Tehnološka oprema i cjevovodi") bit će sasvim normalna za sve krugove. Točnije, sam krug treba montirati tako da se mogu pridržavati ovih parametara.

Koje su konture

Općenito, postoje dvije vrste krugova radijatora - jedno-cijevi i dvije cijevi, a sve ostalo je izmjena postojećeg sustava, bilo da je mješovita (podno grijanje - radijatori) ili sustav grijanja kolektora. U bilo kojem od ovih slučajeva, instrukcija zahtijeva upotrebu bilo jednog ili drugog kruga, već se tamo, u obliku sanitarne opreme, u obliku trosmjernih ili četverostrukih ventila i češlja.

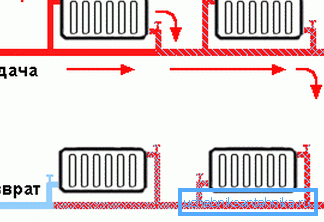

Ako se koristi jednocjevni sustav, kao u gornjem shematskom dijagramu, cijeli medij za prijenos topline je petlja u jednoj cijevi - ostavlja kotao za napajanje, a također se vraća i prevozi već ohlađenu vodu za grijanje.

Radijatori se na njemu sudaraju, a vrsta veze ovdje ne čini apsolutno nikakvu razliku - ispod stupa, toplinskog ili prisilnog tlaka, voda, prolazeći od izlaza, ulazi ih i prolazi kroz bateriju, vraćajući se u cijev.

Problem je u tome što rashladno sredstvo, nakon prolaska kroz uređaj za grijanje, već gubi svoju prethodnu temperaturu, stoga, što dalje ide, lagano se hladi i što više uređaja u takvom sustavu, što su hladniji oni će se udaljiti od kotla.

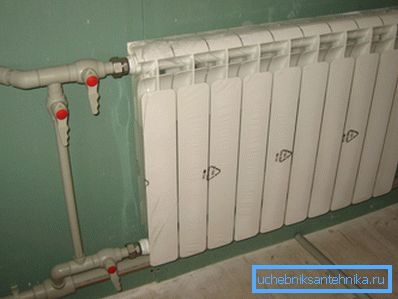

Za rastavljanje radijatora tijekom sezone grijanja, bez ispuštanja vode, ispred njega se postavlja zaobilaznica - to je cijev koja povezuje sustav i može se jasno vidjeti na vrhu fotografije, a ventili za zatvaranje se postavljaju pred samu bateriju.

Pored pomoći pri rastavljanju, zaobilaznica djelomično pridonosi održavanju temperature rashladnog sredstva, jer voda koja prolazi kroz njega ne pada u radijator. Ali u visokim zgradama ovaj se uređaj ponekad koristi na pogrešan način - stavljaju dizalicu na nju i blokiraju ga, prolazeći cijeli protok kroz radijator, pa oni koji žive dalje dobivaju hladniju vodu.

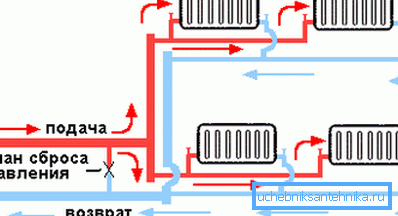

U dvocijevnom sustavu nema problema s hlađenjem, točnije postoji, ali to ovisi samo o duljini cijevi i, općenito, tako je beznačajno da se čak i ne obraća pažnja - u centraliziranim sustavima linije su zaštićene toplinskom izolacijom i tu su gubici su minimalni.

Stvar je u tome što vruće rashladne tekućine teče kroz cijev na sve radijatore, ali hlađena voda koja prolazi kroz bateriju ne vraća se, već se ispušta u povratnu cijev, čime se održava početna temperatura kroz cijeli krug, bez obzira koliko točke ,

No, postoji samo jedan caveat - cijena za instalaciju i rad bit će nešto veća, jer prvo se dodaje druga cijev, a drugo, potrebno je zagrijati više vode, a parametri uređaja nisu važni, to može biti visina radijatora Ionako 250 mm ili 1200 mm.

Napomena. Ako postoji potreba za zajedničkim priključkom radijatora i sustava podnog grijanja, koristi se dvocijevni sustav, no postavlja se trostrani termostatski ventil ispred kruga vode, koji redistribuira rashladno sredstvo ovisno o temperaturi.

Pravila instalacije

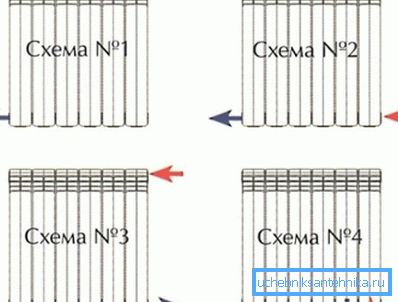

Sve četiri sheme povezivanja radijatora koje vidite na gornjoj slici primjenjive su i za pojedinačne i dvoslojne sustave grijanja - metoda koju koristite ovisi više o mjestu kruga.

Međutim, u autonomnim jednostrukim sustavima grijanja, prednost se daje ni nižoj ili nižoj strani priključka, ali to je jednostavno zbog lakoće ugradnje i više nema. Osim toga, visina aluminijskih radijatora (ili od drugog metala) može utjecati na vaš izbor - kao što smo rekli, sve se svodi na ergonomiju.

Ako odaberete radijatore sa visinom od 800 mm, u 99% slučajeva ne dolaze ispod prozora, budući da se ne morate povlačiti samo od poda, već i od prozorskog poda, barem 10 cm, stoga se takvi grijači češće koriste kao topli krajolik na zidovima.

Stoga je najčešća visina bimetalnih radijatora grijanja 600 mm - tako da možete održavati udaljenost od poda do prozorskog pragova, iako ništa ne sprječava korištenje uređaja s visinom od 400 ili 500 mm.

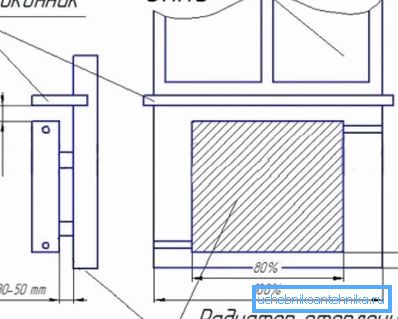

Osim toga, instaliranje uređaja za grijanje ispod prozora, trebate uzeti u obzir, ne samo na kojoj visini objesiti radijatori, ali i povući se od zida, tako da jaz je barem? dubine uređaja - inače, prijenos topline bit će uvelike podcijenjen.

I opet se želim vratiti na visinu - ako uspijete, pokušajte izdržati 12 cm od poda, ali imajte na umu da ako je ta udaljenost manja od 10 cm ili više od 15 cm, opet ćete uvelike podcijeniti učinak prijenosa topline.

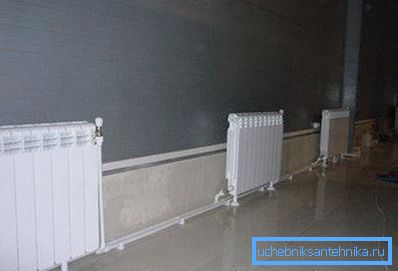

U slučaju da se instalacija ne odvija ispod prozora, na primjer, podna instalacija aparata, kao na gornjoj fotografiji (ovdje je visina radijatora grijanja 400 mm), tada se najmanje 20 cm treba ukloniti sa zida.

zaključak

U većini slučajeva, instaliranje grijanja vode vlastitim rukama, svatko pokušava staviti uređaje za grijanje ispod prozora, stoga koriste najčešću visinu - 500-600 mm. Ali to uopće ne znači, morate se pridržavati ovih standarda.
