Volumen aluminijskog radijatora: specifikacije i izračun

Za samostalno grijanje u ovom trenutku građevinsko tržište nudi veliki broj različitih instalacija za grijanje, uključujući i aluminij, a njihova snaga ovisi o količini vode u aluminijskom radijalu, tj. O kapacitetu.

Naravno, to nije jedini faktor koji utječe na prijenos topline - ovdje je uključena i konfiguracija grijača, ali trenutno govorimo o sekcijskim baterijama čija se veličina (broj sekcija) može mijenjati po želji. Detaljnije o ovim grijačima ćemo govoriti u nastavku teksta, a osim toga, i dalje vam želimo ponuditi tematsku demonstraciju videozapisa u ovom članku.

Grijači od aluminija

Tehničke specifikacije

Obratite pažnju! Ako želite kupiti kvalitetne proizvode, onda kada kupite, obratite pozornost na njegovu težinu. Stoga uputa pokazuje da masa jednog dijela ne može biti manja od kilograma, a sklop akumulatora od deset sekcija s bradavicama ne smije biti manji od 11 kg!

Volumen jednog dijela aluminijskog radijatora velikim dijelom ovisi o načinu njegove proizvodnje, a postoje samo dvije takve metode - injekcijsko prešanje i izljev.

• Stručnjaci smatraju da je proizvodnja metodom ubrizgavanja tehnološki naprednija - omogućava dobivanje zavarene sekcijske zgrade. Naravno, postoji šav, ali se izvodi pomoću otpornog zavarivanja. Naravno, cijena takvih proizvoda je nešto veća.

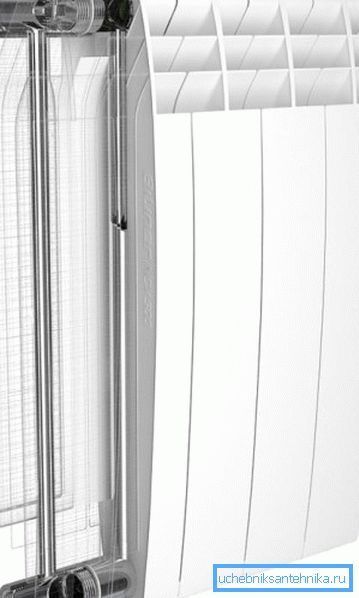

• No postupak prešanja ili ekstruzije je proces u kojem se nekoliko elemenata ekstrudira iz legure s vrlo visokim sadržajem Al (98%).. Oni su mehanički povezani i koristi se ljepilo visoke kvalitete. Proizvodi dobiveni ekstruzijom imaju visoku otpornost na koroziju, a glavni nedostatak (slaba točka) može se nazvati mehaničkom metodom spajanja.

• Ne samo da je volumen vode u aluminijskom radijalu grijanja, već i njegov oblik - rebara i presjeka pomaže u određivanju svojstava performansi.. Rubljenje omogućuje najveći mogući kontakt s zrakom u prostoriji, što doprinosi brzom grijanju, a dijelovi omogućuju vam da smanjite i povećate uređaj po potrebi, ovisno o volumenu grijane sobe.

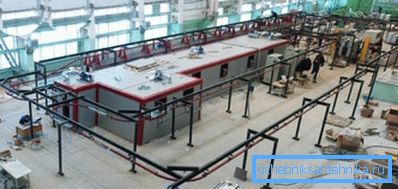

• Osim toga, zaštita od korozije slikanja je u dva sloja.. Slikarski rad se obično izvodi na specijaliziranim proizvodnim linijama, koje služe samo nekoliko ljudi (vidi sliku iznad). Takvi se postupci provode u dvije faze - prvo, prvi sloj se primjenjuje anaforezom, koji osigurava zaštitu protiv korozije i stabilnost boje za sljedeću prevlaku. Drugi sloj već je raspršen na caklinu praha, što vidimo na gotovom proizvodu.

Tablica: dimenzije, masa, prijenos topline i volumen dijela aluminijskih radijatora

Izračunavanje snage

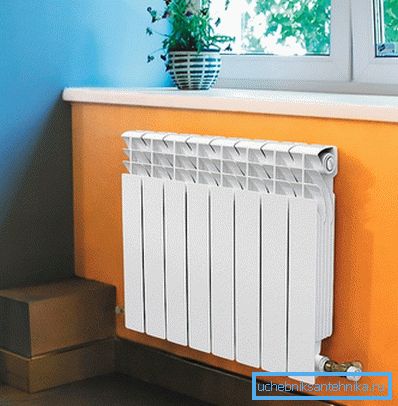

Napomena. Da bi svi izračuni odgovarali stvarnosti, važno je mjesto gdje ćete instalirati radijator. Dakle, u pravilu to rade pod prozorom - toplim zrakom iz grijača, diže se, stvara neku vrstu zaslona koji štiti prostor od hladnih struja koja se kreću od stakla.

Dakle, kako biste izračunali volumen vode u aluminijskom radijalu, kao što razumijete, ne predstavlja nikakav problem - za to je dovoljno upoznati volumen jednog dijela i njihov broj, a zatim ih dodati zajedno (vidi tablicu).

Na isti način možete odrediti kapacitet baterije ako znate nazivnu vrijednost jednog odjeljka i njihov broj, ali vidimo kako izračunati ovaj pokazatelj za sobu određene veličine.

Ako se visina stropova ne prelazi 2,7 m, tada se proračuni mogu provesti kvadraturnim, a na primjer uzimamo sobu s površinom (S) od 4,55,5 m, a zatim S = 4,5 * 5,5 = 24,75 m2, a koristimo GLOBAL KLASS radijator sa snagom od 232 wata.

Za izračun broja sekcija potrebna je formula S * 100 / P, gdje je 100 potreban broj wata po kvadratnom metru, a P je snaga jednog odjeljka. Dakle, K broj sekcija = S * 100 / P = 24,75 * 100/232 = 10,66 ili 11 sekcija (volumen vode u jednom dijelu aluminijskog radijatora je 0,54 litre, što znači 0, 54 * 11 = 54,54 litre) ,

Sada uzmimo parametre istog uređaja za grijanje i istog područja, ali visina stropova je 3m, tada ćemo morati napraviti izračune po m3, gdje je potrebno 41W prijenosa topline.

Obujam prostorije (V) dobivamo 4,5 * 5,5 * 3 = 74,25 m3, tako da ga podijelimo kapacitetom jednog dijela. Imat ćemo K broj sekcija = V * 41 / P = 74.25 * 41/232 = 13,1 ili 14 sekcija, tako da postoji zaliha.

zaključak

Kao što možete vidjeti, sa svojim rukama ne možete samo instalirati, već izračunati potrebni broj odjeljaka za odabir potrebne radijatorske snage i odrediti koliko će se vode zagrijati.

Takvi izračuni izuzetno su potrebni za popravak ili izgradnju, jer im zahvaljujući ne samo postizanje maksimalne udobnosti u sobi, nego i određujemo naše buduće troškove, to jest, djelomično čine obiteljski proračun.
