Tako se dogodilo da za veći dio naše velike snage, sezona grijanja traje najmanje šest mjeseci, pa je interes ljudi za kvalitetom uređaja za grijanje daleko od praznine. Lijevano željezo i čelik upotrebljavani su više od 100 godina i sve je poznato o njima, ali koje su prednosti i nedostaci bimetalnih grijaćih radijatora koji su se pojavili relativno nedavno, ljudi još uvijek u potpunosti ne znaju. Pokušali smo sistematizirati nekoliko gledišta i predstaviti ih vašoj pozornosti.

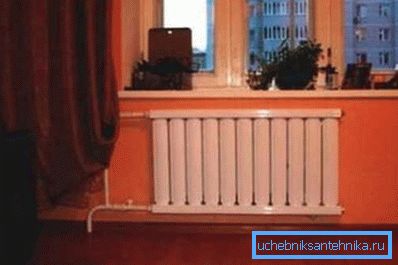

Fotografija akumulatora u stanu.

Vrste projekata

Kao što naziv implicira, bimetal je spoj dva različita metala. Najčešće je to kombinacija čelika i aluminija, iako se proizvodi i modeli gdje se bakar kombinira s aluminijem.

U pravilu, to je čvrsti ili monolitni bimetalni radijator. Cijena ovakvih bakreni-aluminijskih ploča je najviša, ali njihovo prijenos topline je nekoliko puta veći od karakteristika čeličnih kolegama.

Pored uobičajenog ugljičnog čelika, dostupne su baterije u kojima je jezgra od nehrđajućeg čelika. Namijenjeni su sustavima gdje rashladna tekućina ima povišenu razinu pH, kao i nestabilni ili visoki radni tlak. Nisu mnogo jeftinije od bakra. Nehrđajući čelik je dobar za visoke zgrade (više od 16 kata) i ljubitelje ozbiljne sigurnosne granice.

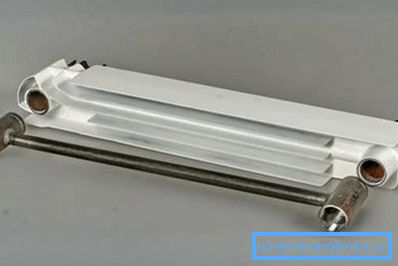

Dio fotograma radijatora u analizi.

Često, kada ljudi govore o takvim strukturama, oni znače ugljični čelik i aluminijski tandem.

Ali ovdje nije tako jednostavno, postoji tzv. Puni bimetalni radijator i djelomični, ili pseudo bimetal.

  • Izraz puni bimetalni radijator, kaže da u takvoj bateriji ima čvrstu čeličnu jezgru. Rashladno sredstvo u ovom slučaju nije na bilo koji način u dodiru s aluminijskom ljuskom. U nekim izvorima takvi se modeli mogu nazvati "pojačani";
  • Uređaj je bimetalni radijator s čeličnom jezgrom, osigurava ugradnju čeličnih cijevi samo u vertikalnim kanalima strukture. Deblji i širi horizontalni kanali u takvim baterijama izrađeni su od aluminija.

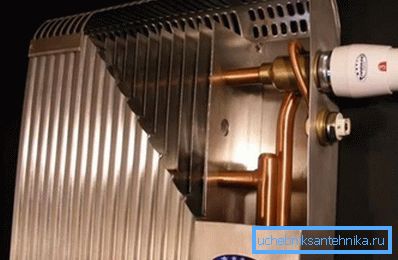

Bakar-aluminijska konstrukcija.

Važno: pune i djelomično čelične konstrukcije dostupne su s jednim i dva vertikalna kanala. Druga opcija ima veću dubinu, ali se razlikuje u poboljšanom prijenosu topline. Osim toga, ne manje važno je vjerojatnost začepljavanja obje cijevi odjednom zanemariva.

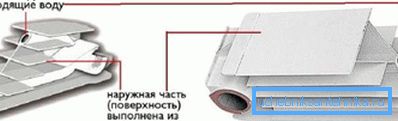

Položaj jednog i dva cijevnog sustava.

Koja je opcija bolja

  • U gradskim nebodera, jedna od najvećih opasnosti je visoki pritisak. Ovdje su očite prednosti bimetalnih radijatora čvrste čelične jezgre. Radni pritisak u visokim zgradama često iznosi 6-9 atmosfere, što dobro odgovara karakteristikama proizvoda s djelomično čeličnom jezgrom. Ali moć čekića vode može doseći 15 do 30 atmosfera, ali takvi testovi aluminija nisu u silnici;
  • Osim toga, aluminijske strukture ne mogu raditi u sustavima gdje je prisutan bakar. U slučaju izravnog kontakta aluminija i bakra počinje proces elektrokemijske korozije, koji neizbježno dovodi do uništenja aluminijskih komponenata;

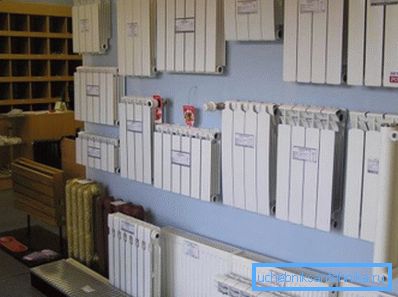

Raspon proizvoda.

Važno: čvrsta bakro-aluminijska konstrukcija bimetalnih radijatora grijanja osigurava raspored sloja između tih metala. Proces je prilično kompliciran i skup.

  • Još jedno ograničenje za aluminijske dijelove je pH rashladne tekućine. Gornja granica ovdje je 9 jedinica, ali bolje je da ne "puzati" za 7-8 jedinica;
  • Unatoč visokoj čvrstoći i ostalim prednostima, agregati s jezgrom od svih čelika imaju slabosti. Prva stvar koja vas privlači je visoka cijena proizvoda. Osim toga, proizvodnja topline takvih baterija je 10% niža od one mješovitih dizajna i 15-20% niža od one čistih aluminijskih modela;

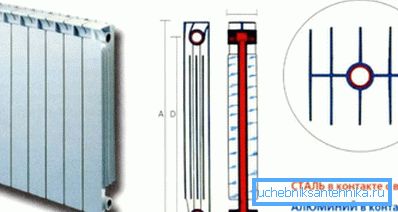

Crtanje radijatora.
  • Izmjerivši prednosti i nedostatke bimetalnih radijatora različitih tipova, zaključili smo da su miješani agregati s tlačnim pritiskom do 25 atmosfera i dva vertikalna kanala vrlo pogodni za standardne "Hruščovske" ili 9 katu zgrade;
  • Moderni neboderi nebodera zahtijevaju ozbiljniji pristup. Ovdje se prednost daje jednoj komadnoj čeličnoj jezgri, poželjno od nehrđajućeg čelika;
  • Što se tiče privatnog sektora, s lokalnim sustavima niske snage, ako je cjevovod plastični ili čelik, dovoljno je, relativno jeftine aluminijske baterije s visokim prijenosom topline.

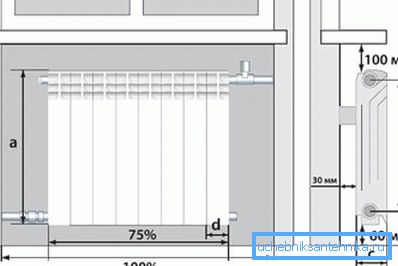

Opcije instalacije.

Savjet: primijetili smo da u katalozima i na stranicama specijaliziranih lokacija, opis nekih modela nužno spominje da je rashladno sredstvo u kontaktu samo s čeličnim cijevima. Ostali su skromno tihi u ovom trenutku. Dakle, nakon detaljnog ispitivanja, takvi agregati su pomiješani.

Tehnički podaci

Standardni uređaj bimetalnih radijatora prikazan je na slici. No, usprkos općem principu izgleda čvorova, karakteristike modela različitih proizvođača mogu uvelike varirati među sobom. Kao što razumijete, objavljivanje parametara svih modela predstavljenih na modernom tržištu nerealno je. Stoga ćemo razgovarati o prosječnim podacima.

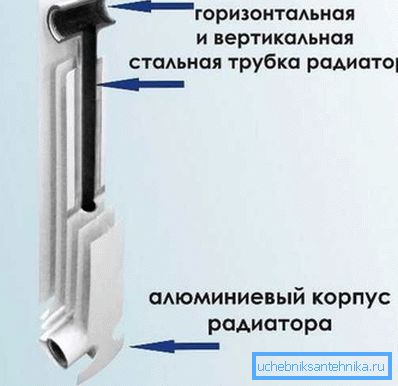

Opća shema sekcije.

Prijenos topline ili količina topline koja se oslobađa u prostoriju za takve proizvode jednostavno je luksuzna. Ako govorimo o punom bimetalnom aluminijskom čeliku, brojke su oko 160 - 180 vata. Mješovite jedinice mogu isporučiti 170 do 200 vata iz jednog odjeljaka.

Govoreći o kombinaciji bakra i aluminija treba napomenuti da je prijenos topline takvih ploča gotovo isti kao i čisti aluminij. U prosjeku je 200 - 220 vata. Prema GOST standardima, svi ti podaci su točni na temperaturi rashladnog sredstva od 70 ° C. Sukladno tome, odstupanje u bilo kojem smjeru će značiti smanjenje ili povećanje prijenosa topline.

Čvorovi su instalirali radijator.

Maksimalni tlak koji većina bimetalnih struktura može podnijeti varira od 16 do 25 atm. Ipak, renomirani proizvođači jamče da njihovi miješani agregati izdrže do 30 atmosfere, a proizvodi s čeličnim jezgrom mogu izdržati 40 ili više atmosfere.

Još jedna prednost takvih baterija je širok raspon veličina osovina. Aksijalna veličina je udaljenost između vodoravnih osi gornjeg i donjeg ulaza. Ovdje je 200 mm, 300 mm, 350 mm, 500 mm i 800 mm. Kao što možete vidjeti, postoji nešto za odabir, iako je najpopularnija veličina veličine 500 mm.

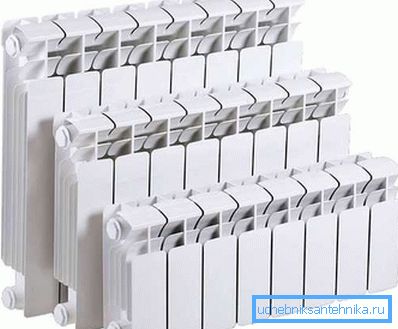

Baterije s različitim veličinama središta.

Važno: mnogi proizvođači određuju gornju graničnu temperaturu rashladne tekućine na 100 stupnjeva ili više. No, većina stručnjaka tvrdi da čak i najkvalitetniji bimetal nije u stanju izdržati temperature iznad 90 ° C. Sve ostalo više se odnosi na područje marketinga.

Što se tiče trajnosti, proizvođači u prosjeku govore oko dvadeset godina jamstva i nema razloga sumnjati u to. Neki čvrsti paneli s jezgrama bakra ili nehrđajućeg čelika mogu raditi do 50 godina.

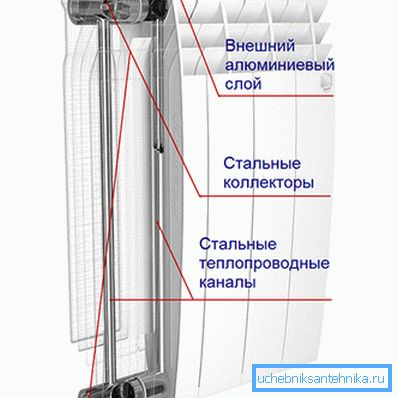

Položaj svih čeličnih kanala.

Također, mnogi trgovci kažu da malu količinu jednog dijela baterije, u prosjeku, varira oko 200 g, to je stvarno istina. S jedne strane to je, naravno, dobro, jer je manji volumen rashladne tekućine, to je lakše toplina i naknadno kontrolirati temperaturu.

No, s druge strane, mali kapacitet se postiže zbog tankih unutarnjih kanala, što povećava vjerojatnost njihovog blokiranja, posebno u centraliziranim urbanim sustavima.

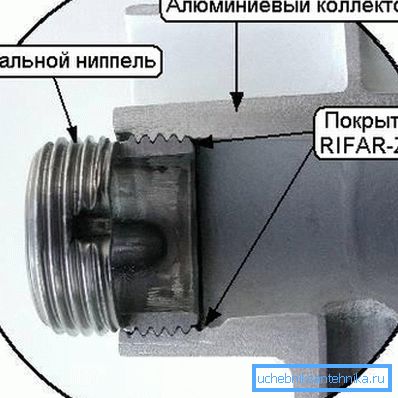

Čahura za spajanje čelika.

Izračunajte broj odjeljaka

U načelu, sve što je potrebno za izračunavanje broja sekcija po sobi je toplinska snaga jednog odjeljka. Sve prateće upute za proizvod ili katalog proizvoda tvrtke sadrže te podatke. Ali možete računati na temelju volumena, područja ili gubitka topline u sobi.

Izračun gubitka topline, u pravilu, čini profesionalni inženjer topline. Ovdje, pored tradicionalnih podataka, uzima se u obzir i masa različitih koeficijenata i korekcija. Na primjer, kao što je debljina zidova, materijal iz kojeg se kuća gradi, broj podova i tako dalje. To je prilično mukotrpan posao, a najčešće se takvi izračuni rade u fazi izgradnje kuće.

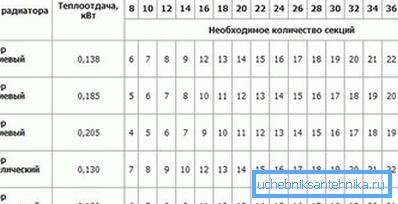

Tablica izračuna dijelova aluminijskih i bimetalnih konstrukcija.

Za izračun volumena prostorije koriste se standardni standardi, navedeni u odgovarajućem SNiP, prema tim podacima, kako bi se održala prosječna temperatura od 20 ° C u 1 m? prostor u kući ploče troši 41 vat, za objekte izgrađene od cigle ta vrijednost iznosi 34 vat.

Tada je sve jednostavno, potrebno je umnožiti duljinu, širinu i visinu prostorije i, prema dobivenom kubnom kapacitetu, izračunati približnu količinu topline koja je potrebna za zagrijavanje kuće.

Poznavajući sposobnost dizajna da jedan odjeljak može izdati, lako je izračunati broj sekcija. Ova metoda se često koristi u izgradnji privatnih vikendica ili prostorija s nestandardnim izgledom.

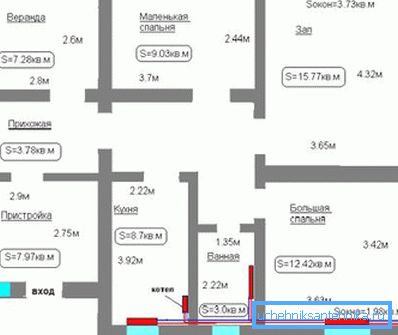

Planirajte privatnu kuću.

Što se tiče izračuna područja prostorije, prepoznat je kao najmanje točnost. U pravilu, koriste ga stanovnici standardnih gradskih apartmana, sa stropovima koji nisu veći od 3m.

Prema istom SNiP, jedan četvorni metar stambenog prostora zahtijeva 100 W za grijanje. Množenjem kvadrature za 100 W i dijeljenjem snage jednog dijela, dobit ćete broj sekcija.

Savjet: oba izračuna prema volumenu i po površini, ne razlikuju se u tabličnoj točnosti. Stoga, ako u sobi postoji više vanjskih zidova, neprikladan potkrovlje ili balkon, možete sigurno povećati podatke za 20%. Također, ne zaboravite na temperaturu vode u našim urbanim sustavima, sigurno je baciti još 10%.

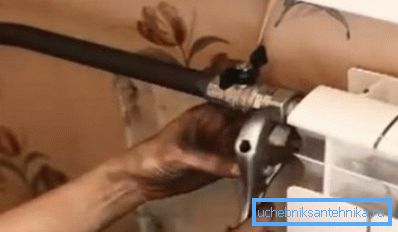

Učinite to sami.

Video u ovom članku sadrži informacije o bimetalnim radijatorima.

zaključak

Prednosti i nedostaci bimetalnih radijatora grijanja ukazuju na to da bi trebali biti ugrađeni u gradskim visokim uzvisinama ili u privatnim vikendicama agresivnim rashladnim sredstvom, poput antifriza. U drugim slučajevima nema smisla platiti takvu visoku kvalitetu i pouzdanost.

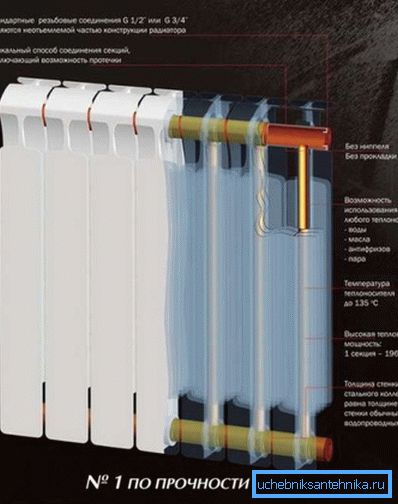

Te baterije jedna su od vodećih tvrtki.
