Vrste radijatora. čelik, aluminij, lijevano željezo,

28-10-2018
Grijanje

Trenutno, proizvođači nude mnogo vrsta grijača. Prije kupnje morate odlučiti koji model je pogodan za vaš dom. U ovom ćemo članku analizirati koje vrste radijatora postoje za sustave grijanja.

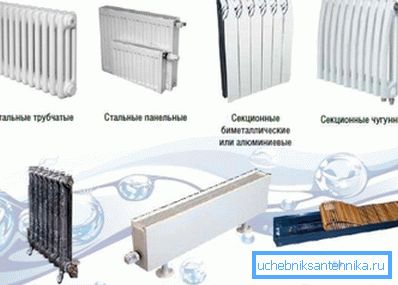

Postoji mnogo vrsta radijatora.

Čelične baterije

Ti su proizvodi predstavljeni u dvije varijante.

Radijatori na ploči

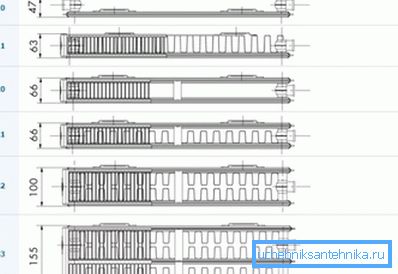

Vrste panonskih uređaja izrađenih od čelika.

Ovi radijatori pretvarača imaju visoku učinkovitost - oko 75%. Unutar uređaja nalazi se jedna ili više grijaćih ploča s konvektivnim perajama.

Takvi su uređaji najveći proračunski izbor za privatnu kuću.

Na temelju broja panela i peraja izrađuju se takvi modeli radijatora:

  • 10;
  • 11;
  • 20;
  • 21;
  • 22;
  • 33.

prednosti:

  • visoka emisija topline;
  • niska inertnost;
  • mali volumen nositelja topline;
  • bezopasnost i prijateljski okoliš;
  • niska cijena

nedostaci:

  • kada se voda isprazniti iz sustava vlastitim rukama, kisik počinje komunicirati s čeličnim zidovima, što ih čini hrđu;
  • uređaji ne podnose snažan pritisak i čekić vode, na temelju toga, u visokim zgradama koristiti ih je vrlo nepoželjan.

Cjevaste čvora

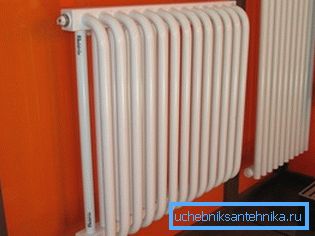

Cjevasti uređaj.

Takvi uređaji su cjevaste strukture unutar koje cirkulira rashladna tekućina. Njihova je proizvodnja teža, stoga je trošak veći od kolega. Baterije se mogu bojati u različitim bojama.

Obratite pažnju! Cijevni radijatori od nehrđajućeg čelika imaju iste pro i kontra kao i modeli panela. Jedina stvar - oni održavaju više pritisaka.

Analogni aluminij

Iz ovog se metala izrađuju estrusi i lijevane radijatori. Preporučuju se oba tipa uređaja za autonomne sustave grijanja.

Za komunalne mreže, oni su malo koristi, jer ne podnose visoki radni tlak i podložni su nekoliko vrsta korozije zbog slabe kakvoće rashladnog sredstva.

Izgaranje radijatora od aluminija sastoji se od zasebnih odjeljaka.
  1. Injekcijska letvica proizvodi se visokotlačnim lijevom. Imaju široke kanale za rashladnu tekućinu i guste izdržljive zidove. Uređaj je sastavljen od odvojenih odjeljaka. Mogu se ukloniti po potrebi ili dodati.
  2. Ekstrudijski modeli su jeftiniji. Njihovi vertikalni elementi ekstrudirani su od aluminija na ekstruderu, a kolektori su od lijevanog siloma.

Obratite pažnju! Takvi monolitni radijatori ne smiju se mijenjati, jer odjeljke se ne mogu ukloniti i dodati. Ovo je značajan nedostatak raznih grijača.

Značajke instrumenta

prednosti:

  • malu težinu zbog čega se lako postavljaju baterije, bez uporabe posebno snažnih držača;
  • jedan od najviših toplih prijenosa među svim vrstama radijatora;
  • mogućnost brzog zagrijavanja prostorije;
  • učinkovitost, uređaji su često opremljeni termostatom;
  • moderan atraktivan dizajn.

nedostaci:

  • kratki vijek trajanja - 10-15 godina.
  • aluminij je kemijski aktivan, zbog toga nije otporan na koroziju i treba visokokvalitetni nosač topline s izuzetkom anodiziranih radijatora;
  • ako se zrak izbaci iz rashladnog sredstva, unutar baterija se stvara vodik, smrtonosan do aluminija;
  • uređaji imaju slabu konvekciju;
  • slični radijatori ne mogu podnijeti hidrauličke šokove.

Alati za željezo

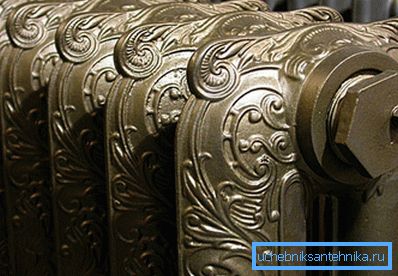

Na slici je retro baterija izrađena od lijevanog željeza.

Takvi metalni radijatori uvjetno su podijeljeni u zastarjele moralno sovjetske tipove modela, suvremene kolege i retro-stilske instrumente.

Nećemo razgovarati o sovjetskim analogama.

  1. Moderne lijevano željezo baterije su jednostavne i stroge u obliku, imaju ravnu prednju površinu i uredan izgled.
  2. Analogi u stilu "retro", uključujući i radijatore s parom, proizvode se metodom lijevanje željeza. Oni imaju visoku razinu estetike i mogu ukrasiti svaku sobu s njima.

Prednosti i slabosti

Prednosti lijevanog željeza:

  • vijek trajanja od oko 50 godina;
  • materijal je pasivno kemijski, zbog čega nije podložan koroziji;
  • zagrijava sobu zračenjem (zračenje), što je optimalno za sobe s visokim stropovima;
  • visoka razina toplinskog kapaciteta - uređaj će dugo ostati vruć nakon isključivanja grijanja.

nedostaci:

  • visoka inercija;
  • masivnost proizvoda stvara poteškoće prilikom transporta i instalacije;
  • teška masa baterija podrazumijeva njihovo trajno i skupo pričvršćenje;
  • volumen rashladnog sredstva je relativno velik;
  • Uputa upozorava da je lijevano željezo krhko i ne može izdržati snažnu vodu.

Bimetalni proizvodi

Dizajn bimetalnog uređaja.

Instrumenti imaju cijevnu jezgru bakra, čelika i aluminijskog tijela. Baterije se obično sastoje od parnog broja odjeljaka.

Veličine jedinica su različite, postoji čak i mali radijator klupe.

  1. Stvarni bimetalni uređaji imaju cjevastu jezgru čelika i vodoravno i okomito. Oni su izuzetno izdržljivi i pouzdani. Međutim, vrlo skupo.
  2. Analogni pseudo-bimetalnih spojeva opremljeni su samo vertikalnim dijelovima kanala ojačanih čelikom. Oni su jeftiniji, imaju bolji prijenos topline, ali su manje otporni na koroziju, jer rashladnu tekućinu u dodiru s aluminijem.

Kvaliteta proizvoda

Od prednosti se može identificirati:

  • gotovo nula inercija;
  • visoki prijenos topline;
  • bimetalni proizvodi mogu zadržati najveći radni tlak i vrlo jake hidrauličke šokove;
  • volumen rashladne tekućine je mali;
  • instalacija proizvoda je jednostavna;
  • njihov dizajn je estetski;
  • otpornost na koroziju.

Proizvod minus: visoki troškovi.

Neobični radijatori

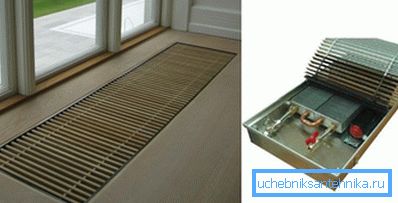

Podni konvektor.

Pored gore opisanih proizvoda, proizvođači također ne proizvode sasvim obične analoge.

Plastične baterije

To su, na primjer, plastični radijatori za grijanje. Ako se suočite s izazovom štednje, ta je opcija optimalna. Jedini uvjet - temperatura rashladnog sredstva u sustavu ne bi trebala prelaziti +80 °.

Takve nisko-temperaturne baterije su jednostavne za ugradnju i uporabu, otporne na habanje, malo vaganje i stoje.

Podne konvektori

Takvi se grijači konvekcije kriju u podu. Oni se sastoje od kutije, izmjenjivača topline i ukrasne rešetke. Cijevna jezgra za rashladnu tekućinu je čelik ili bakar, aluminijske konvektivne peraje. Slična je struktura trofazni radijator, koji je osnova automobilske peći.

prednosti:

  • uređaj je optimalan za panoramsko staklo;
  • to je izdržljiv s jednostavnim dizajnom i malom težinom;
  • ne boji se korozije;
  • ne događa se;
  • ravnomjerno zagrijava sobu.

kontra:

  • znatna duljina uređaja;
  • kad ga koristite ne može koristiti prisilnu ventilaciju;
  • mali prijenos topline;
  • neekonomično.

Plitvički konvektori

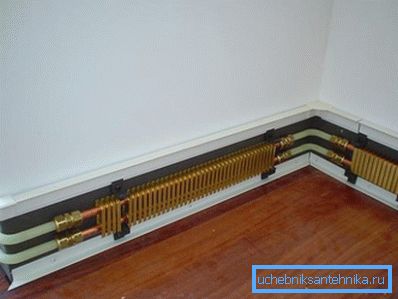

Toplo postolje.

Radijator podnožja (toplog postolja) je nizak konvektor (visina 20-25 cm, dubina 10 cm) montirana duž donjeg ruba zidova.

prednosti:

  • ušteda prostora i goriva (do 40%);
  • mogućnost kontrole temperature pomoću termostata;
  • automatska zaštita od pregrijavanja;
  • ravnomjerno zagrijava sobu.

nedostaci:

  • uređaj je u blizini zidova, zbog čega se njihova obloga može deformirati;
  • visoke cijene.

Specifikacije proizvoda

Donja tablica prikazuje glavne tehničke parametre opisanih vrsta radijatora.

Vrsta radijatora Toplinska snaga, vat Radna tlačna traka Maksimalna temperatura rashladnog sredstva, stupnjeva Kiselost rashladne tekućine (pH), jedinice
Čelična ploča 1200-1600 (ukupno) 6-10 110-120 8,3-9,5
Čelična cijevna 1200-1600 (ukupno) 8-15 110-120 8,3-9,5
aluminijum 82-212 (odjeljak) 6-16 110 7-8
Lijevano željezo 100-160 (dio) 9-16 110 Nije važno
dvometalan 150-200 20-65 130 Nije važno
Seksualni konvektor 130-10000 (ukupno) 10-16 110-130 Nije važno
Plitviti konvektor 500-1500 (ukupno) 16 130 Nije važno

Samostojeći prijenosni modeli

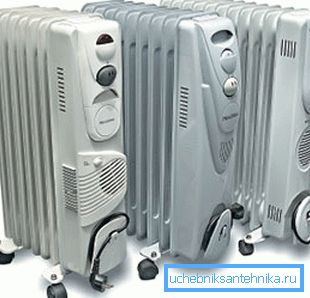

Prijenosni hladnjak ulja.

Prijenosni tipovi radijatora opisani u daljnjem tekstu potaknuti su električnom mrežom.

Mogu poslužiti kao dodatak glavnom sustavu grijanja ili biti grijač u maloj sobi, dućanu, uredu itd.

  1. Radiator ulja, kao što ime sugerira, koristi tehničko ulje kao nositelj topline. Ovo je izvrstan izbor za grijanje prostora do 30 m? Ima malu težinu. Može se premjestiti od mjesta do mjesta, po potrebi.
  2. Kvarcni grijač - Ovo je monolitna ploča izrađena od posebnog rješenja na punilo kvarcnog pijeska. Njegov grijaći element je legura nikla i kroma. Potpuno se ulijeva u peć.

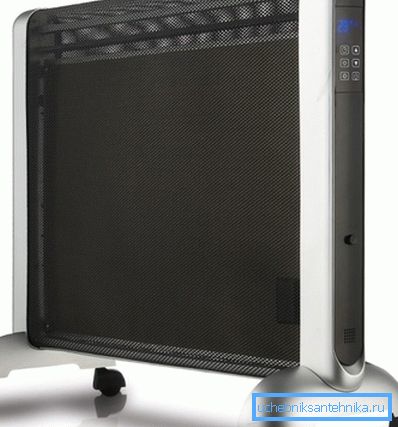

Mikatermni grijač.
  1. Micatermic Radijator se izrađuje pomoću jedinstvene tehnologije. Sastoji se od nemetalnih grijaćih ploča, prekrivenih tankim slojem tinja.

Obratite pažnju! Grijač prenosi većinu toplinske energije (80%) u obliku infracrvenog zračenja, korisno za naše zdravlje. Preostalih 20% dolazi od normalnog toplinskog zračenja.

zaključak

U ovom trenutku postoji mnogo vrsta grijaćih radijatora. Izrađene su od različitih materijala, imaju različite nacrte i specifikacije.

Oni bi trebali biti odabrani na temelju uvjeta u stanu i značajkama sustava grijanja. Videozapis u ovom članku upotpunit će našu vizualnu informaciju.
