Vrste spajanja radijatora: serijski, paralelni, dijagonalni,

Vjerojatno biste trebali odmah obratiti pažnju na činjenicu da izravna veza grijaćeg radijatora podrazumijeva tri glavne opcije - bočne, donje i dijagonalne, no moguće su i neke nijanse. Osim toga, postoje mogućnosti za konture, koje mogu biti jednocjevne ili dvoslojne, ovisno o broju katova u zgradi, a može se također smatrati dizajnom. No, u nastavku ćemo govoriti više o svemu, a također ćemo vam pokazati i temu videozapisa u ovom članku.

Bočna veza grijaćih radijatora u jednom sustavu cijevi

Načini povezivanja drugačije

Raznolikost kontura

Napomena. Krug sustava grijanja može biti jednosmjerni ili dvoslojni. Ovisi o učinkovitosti prijenosa topline uređaja, kao i načina njihova povezivanja.

Dijagonalna veza grijaćeg radijatora u jednom sustavu cijevi
  1. Jednostupanjski sustav grijanja podrazumijeva petlju petlje iz jedne cijevi u koju se gazi radijatori grijanja - primjer ove instalacije prikazan je na gornjoj slici:
    • ovdje se rashladna tekućina, krećući se od kotao, na putu, kroz cijevi manjeg promjera, razlijeva kroz baterije i pod pritiskom cirkulacijske pumpe vraća se natrag na istu cijev;
    • ali nakon prolaska kroz grijač, voda gubi temperaturu, dakle, više radijatora u takvom sustavu, hladnija voda će biti na kraju;
    • u autonomnim sustavima ne preporučuje se ugradnja više od 3-4 radijatora na jednu petlju cijevi tako da je moguće održavati otprilike istu temperaturu u svakoj od njih;

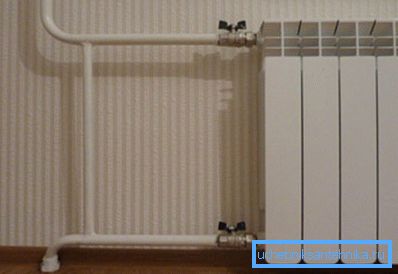

    Sustav za zaobilaženje jedne cijevi

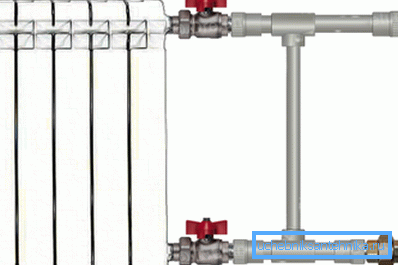

    1. U jednocjevnom sustavu, naročito u višekatnim zgradama, prikladnije je spajanje uređaja s bočne strane, ali kako spojiti grijaće radijatore s bočnim spojem kako bi se što više zadržale temperature u naknadnim baterijama? Da bi se to postiglo, skakač, nazvan "zaobići", presijeca između dovodnih i povratnih cijevi i služi dvije svrhe:
      • prvo, neke vode prolaze kroz cijev bez ulaska u bateriju, stoga se ne hladi;
      • drugo, zahvaljujući obilaznici, možete rastaviti bez ispuštanja rashladnog sredstva, čak i ako krug prolazi izravno kroz radijator bez zaobilaznice;
      Načelo dvoslojne konture

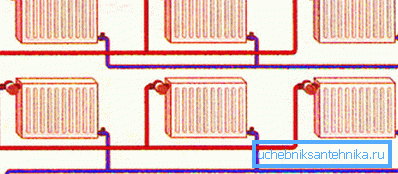

      1. Dvocijevni krug može se nazvati praktičnijim - ovdje rashladna tekućina ulazi u radijator iz cijevi za dovod, a ohlađena voda se ispušta u povratnu cijev i vraća se u bojler za novo grijanje:
        • No, trošak rada takvog aranžmana je nešto veći, budući da morate zagrijati više vode, stoga trebate potrošiti više energije za plaćanje;
        • Ali takav krug nikada ne uzrokuje probleme i možete ga ugraditi u veliku količinu radijatora, budući da je moguće održavati ujednačenu temperaturu;
        Zajedničko spajanje

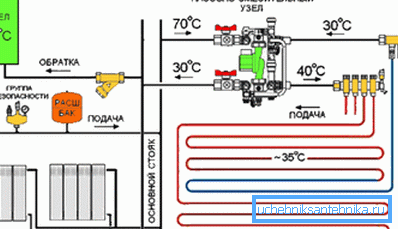

        1. Osim toga, za sustav s dvije cijevi, instrukcija osigurava zajedničko spajanje kruga radijatora s toplim podom, no to su dva različita naprava koja zahtijevaju cirkulaciju rashladne tekućine pri različitim temperaturama.
          • No, usprkos ovakvoj očitoj neslaganju, takva veza odvija se - na ulazu u cijev za grijanje postavlja se trosmjerni ventil koji radi na diskretnom sustavu, a kada se krug zagrije na željeno stanje, ventil se aktivira i vruća voda iz hrane vraća se na "povratak";
          • Načelo takve veze dobro je prikazano na shematskoj slici iznad ovog stavka.

          Sekvencijalno i paralelno

          Serijska veza

          Dodatno, veza može biti serijska i paralelna pa je serijska veza radijatora prikazana na gornjoj slici.

          Ova se situacija javlja i kada se zaobići blokada i voda iz jednog radijatora odmah ulazi u drugi, zaobilazeći opskrbu i povratni tok. Ali nije nimalo neophodno da cirkulacija bude dijagonalno preko uređaja - tako da može biti niža veza ("Lenjingrad") ili jednostrana bočna veza, točka je to što tekućina za prijenos topline odmah teče od akumulatora do akumulatora.

          Paralelni spoj

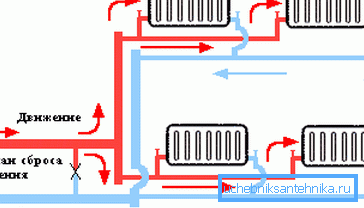

          Kada je povezivanje grijaćih radijatora paralelno, oni su međusobno neovisni, pa će temperatura vode u njima biti jednaka, kako u prvom tako i na posljednjem uređaju.

          Ali to je moguće samo u dvokrilnom sustavu, gdje količina baterija ne utječe na protok rashladnog sredstva na bilo koji način. Dijagram takve veze vidite na vrhu, a može biti bočno, dno ili dijagonalno.

          Dijagonalni, bočni i donji

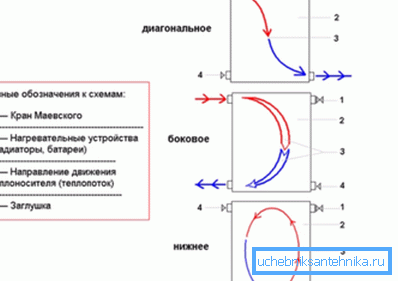

          Opcije za povezivanje radijatora grijanja (od vrha do dna): dijagonalno, sa strane, od dna

          Dijagonalna veza radijatora smatra se optimalnim, jer se rashladna tekućina kruži u njemu s najvećom uniformnošću, tako da kada vidite nazivnu snagu u popratnim dokumentima, proizvoñač proizlazi iz ove vrste veze kada se cijelo područje uređaja koristi jednako.

          Vjeruje se da ovdje ne postoji gubitak maksimalne snage i izdaje se na 100%. Postoji još jedna pomoćna opcija kada možete optimalno koristiti cijeli kapacitet, ali to je nešto niži.

          Grijač djeluje nešto gore (samo 95% nazivne snage), ako je spojen s bočne strane (s jedne strane ili s obje strane) - ovdje će grijanje biti intenzivnije na strani napajanja.

          Ali s nižom vezom, koja se naziva i "Lenjingrad", nominalna učinkovitost je samo 90%, jer cirkulacija je otežana visokim pritiskom i, naravno, ovdje grijanje najviše neravnomjerno.

          Napomena. Prije nego što počnete izračunati snagu grijača u vašem stanu ili privatnoj kući, trebali biste konačno utvrditi način priključivanja radijatora. Samo u ovom slučaju moći ćete najpogodnije izračunati broj odjeljaka.

          Prošireni kanal kao optimizator distribucije topline

          Proširenje kanala, kako riješiti probleme

          Nije uvijek moguće povezati baterije dijagonalno u autonomnom ili centraliziranom sustavu grijanja, kako bi se osiguralo maksimalno (100%) toplinsko ispuštanje i postoje razni razlozi za to - postoje tehničke mogućnosti i značajke interijera ili jednostavno ljudski čimbenik - da ste izgubili iz vida ili ne znao sam.

          Kada nema mnogo odjeljaka, u svakom slučaju, ne više od 8-10 komada, ili čak niže, onda se padaju temperature u ukupnoj površini radijatora, a ako se primjećuju, onda ne mnogo. Ali ako se broj odjeljaka poveća, a takva se potreba često javlja, tada kapi temperature na različitim krajevima istog uređaja mogu doseći 10 ° C i još više.

          Naravno, možete se ponovo spojiti, to jest, spojiti uređaj dijagonalno i u ovom slučaju, rashladno sredstvo će biti ravnomjerno raspoređeno po cijelom području, ali to nije uvijek moguće zbog istih tehničkih uvjeta ili interijera.

          U takvim situacijama postoji neka vrsta panaceje - to je produžetak kanala, koji je iz nekog razloga, iz nekog razloga, vrlo teško naći u našim prodavaonicama prodaje sanitarne opreme, ali to se može obaviti samostalno.

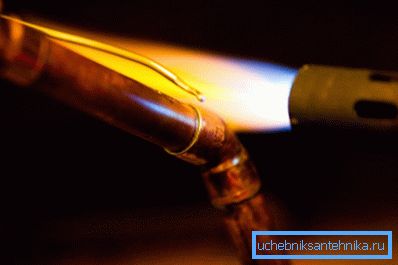

          Zagrijavanje bakrene cijevi prije lemljenja

          Da biste to učinili, trebat će vam bakrena cijev s vanjskim promjerom od 18 mm i debljinom stjenke od najmanje 1 mm, kao i bakrenom spojkom za lemljenje (prilagodnik na priključak) s vanjskim promjerom od 19,5 mm.

          Duljina cijevi izračunava se uzimajući u obzir broj dijelova, tako da kraj mora doći do spojnice zadnje i posljednjeg dijela - u nekim slučajevima, produžni kabel se vrši na sredini radijatora, ali cijev možete u bilo kojem trenutku rezati. Ne bismo opisali proces lemljenja u svim pojedinostima, recimo da ne smije doći do toka unutar cijevi, tj. Ne bi trebalo biti puno toga jer se može stvoriti zamrznuta kapljica i voda tijekom cirkulacije će izazvati buku.

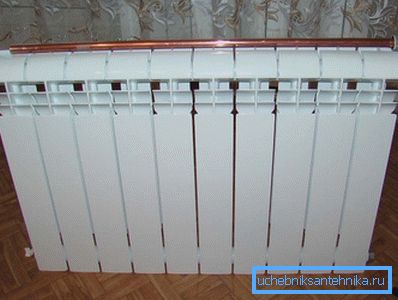

          Na fotografiji: instalacija produžetka kanala

          Proširenje kanala je instalirano u gornjem dijelu radijatora, ali je bolje da ga upotrijebite zajedno s termičkom glavom, pomoću koje možete podesiti potrebnu temperaturu. Ali raspodjela rashladnog sredstva u području baterije sada će biti jednaka.

          zaključak

          Također možete spojiti radijatore vlastitim rukama, ako, naravno, imate potrebne alate za to. No, ako ste početnik u ovom poslu, nemojte zaboraviti da je ovo vrlo odgovoran - propuštanje sustava tijekom sezone grijanja nije samo neugodan fenomen, ali, valja se reći, izvan uobičajenog. Stoga, ako se ne oslanjate na svoju snagu, bolje je pozvati stručnjaka.
