Zaglavlja radijatora: kriteriji odabira za montažu hardvera

U ovom članku ćemo govoriti o tome kako objesiti grijaće tijelo na zagradama. Ova je tema od velikog interesa, jer je remont u kući ili stanu često povezan s zamjenom uređaja za grijanje.

No, prije nego što razmislite o instalacijskim uputama za opremu za grijanje, saznat ćemo koje su zagrade korištene tijekom instalacije.

Kriteriji za odabir hardvera za pričvršćivanje

Postoje razni zagradi za radijatore na prodaju i, naravno, nisu svi prikladni za bateriju koju želite instalirati. Posebni zatvarači razlikuju se po veličini, konfiguraciji, načinu postavljanja i naravno cijenu.

Odabir montažnog hardvera izvodi se u skladu sa sljedećim kriterijima:

• proizvodni materijali koji se koriste u proizvodnji baterija;
• konstrukcijske značajke: panel ili sekcijski tip;
• vrsta montaže: zid ili pod;
• broj sekcija;
• širina razmaka između sekcija;
• gustoća zida na kojoj se vrši instalacijski rad i opterećenje koju ova površina može izdržati.
• cijena proizvoda.

Hardver za zidnu montažu

Metoda montaže na zid je najpopularnija, kao što je naširoko koristi i smatra se tradicionalnim.

Upute za instalaciju su jednostavne: pričvršćivač se na jedan ili drugi način instalira na površinu zidova, nakon čega je na njemu visjela oprema za grijanje.

Važno: što je težak uređaj koji namjeravamo instalirati, trebao bi biti deblji i pouzdaniji hardver koji će imati opterećenje težinom.

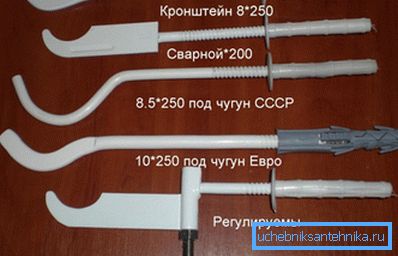

1. Najpouzdaniji i najmasovniji hardver se koristi za instaliranje baterija od lijevanog željeza.

• Pin izduženi nosač za radijator (duljina do 30 cm);
• Držači lijevanja lijevanog željeza;
• Držači postavljeni na čeličnu traku;

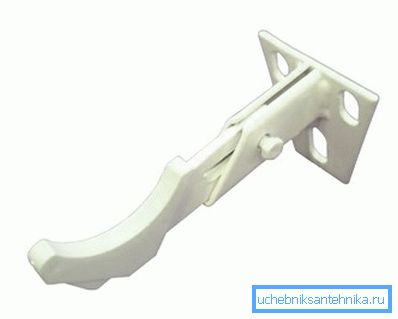

• Podesivi držači čelika, pomoću kojih možete skinuti stražnju stijenku bateriju sa zida ili podesiti vodoravni položaj grijalice.

1. Za ugradnju aluminijskih i bimetalnih radijatora koriste se isti nositelji. To je zbog činjenice da su obje kategorije grijača karakterizirane malom težinom, jednakom udaljenost između sekcija i slične konfiguracije.

Među ovakvim tipom montiranja bilježimo sljedeće:

• čelični kutni nosač za radijator ili njegovu ojačanu modifikaciju;

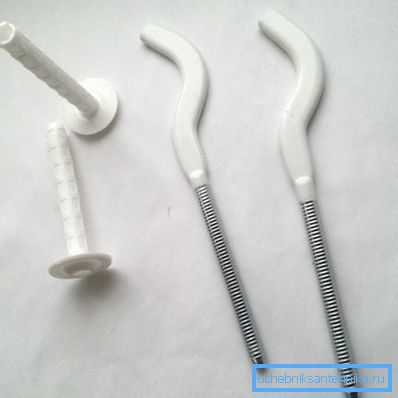

• pinski stalak čelika s duljinama čeljusti 120-170 mm;
• standardni zidni nosači s plastičnom oblogom.

Važno: Neki proizvođači grijača koriste zagrade s vlastitim dizajnom, pa stoga univerzalni proizvodi možda nisu prikladni za veličinu i konfiguraciju.

Stvrdnjavanje i ugradnja površine

Prilikom odlučivanja koliko zagrada treba za radijator i što bi trebali biti, obratite pozornost na vrstu zidova.

Najbolji zidni materijal za ugradnju je betonska ploča, jer u njih se drže neodređeno. Najgori materijal zida, u smislu ugradnje teških baterija, je polaganje blokova od adobe.

Nezadovoljavajuće karakteristike čvrstoće razlikuju se starim zidovima od opeke s debelim slojem žbuke. Tipičan primjer je takozvani Hruščov.

U takvim kućama, bez prethodne pripreme montažne površine, pričvršćivanje može privremeno ostaviti zid pod težinom grijalice ispunjene vodom. Ako površina na kojoj će se ugradnja provesti, nakuplja od starosti ili je otečena od vlage, potrebne su dodatne mjere jačanja.

Upute pripremnog rada su kako slijedi:

• Spuštamo žbuku na zidanje ispod prozora.
• Ispunjavamo rešetku za žbuku. Ako je sloj originalne žbuke deblji od 3 cm, umjesto modernih polimernih rešetki, pričvrstite čeličnu rešetku s odgovarajućom veličinom čelične mreže.
• Izrađujemo otopinu žbuke od 1 dijela cementa i tri dijela pijeska. Temeljito pomiješajte smjesu s vodom i unesite ujednačenu konzistenciju.
• Bacite mort na rešetku i poravnajte tako da površina cementne žbuke 2-3 mm ne dostigne razinu originalne žbuke.
• Nakon potpunog sušenja sloja nanosimo žbuku za izravnavanje na istoj razini kao i ostatak zida.

Ako je pojačanje ispravno izvedeno, zagrade se čvrsto drže duže vrijeme.

Nakon što se površina očvrsne, možete nastaviti s instalacijskim radom.

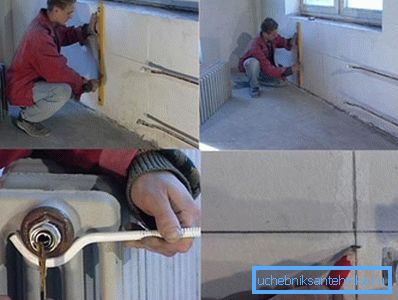

Upute su sljedeće:

• Izrađujemo mjerenja. Mjerimo 10 cm od donjeg ruba pragova prozora - to će označiti mjesto gornje linije radijatora.

Udaljenost koja je jednaka udaljenost od gornjeg dijela baterije do sredine tehnološkog otvora gornje strane odlazi iz ove oznake. Na ovoj etiketi crtujemo vodoravnu crtu.

Izmjerite bateriju duljine. Mjerimo širinu pragova prozora i označimo sredinu.

Smatramo udaljenost od sredine akumulatora do razmaka između dijelova gdje će se ugraditi nosač. Izmjerimo ovu udaljenost na prethodno iscrtanoj liniji. To će označiti mjesto zagrada.

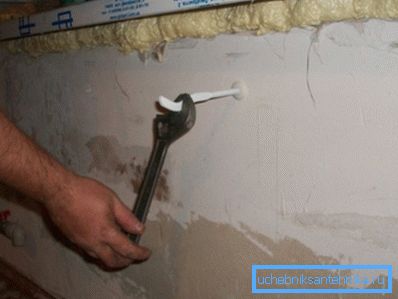

• Instalirajte hardver. Izbušite rupe za plastične brtve. Stavljamo brtve u rupe i držače vijaka u njih.

Nakon držanja držača možete početi ugraditi grijač.

Razlozi za podnožje

Kao što je već spomenuto, zidni nosač za radijatorsku ploču ili njegovu sekcijsku kolicinu tradicionalno je rješenje koje se dugo upotrebljavalo svugdje. No, uz ugradnju vrste zida, postoji i način ugradnje grijača na podu.

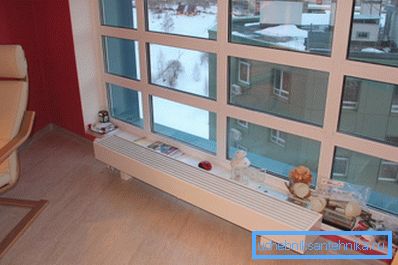

Potreba za postavljanjem poda može biti uzrokovana konfiguracijom same baterije ili značajkama ostakljenja građevinskog objekta. Na primjer, ako su prozori u kući ili u modernom stanu puni zid, umetnuta je baterija s kratkom udaljenostom središta.

Takvi grijači se postavljaju na pod, s malim razmakom koji je potreban za konvekciju. Kao rezultat toga, zrak u sobi će se zagrijati dobro, dok ostakljenje neće biti blokiran masivnim radijatorom.

Drugi razlog za podnožje je nedovoljna čvrstoća zida. Na primjer, ako je zid star i nema mogućnosti za ojačavanje ili zid je izrađen od suhozida ili obložen, baterija će morati biti stavljena na pod.

Hardver za podno grijanje

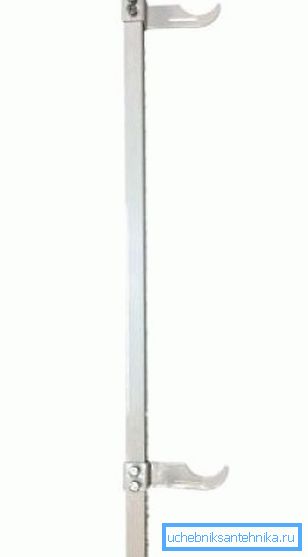

Postoji nekoliko izmjena zagrada koje se mogu koristiti tijekom postavljanja podnog radijatora.

U skladu s metodom pričvršćivanja, ovi su uređaji podijeljeni u sljedeće vrste:

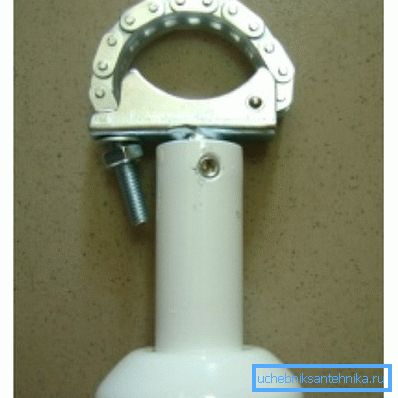

• „Lanac” s glavnim elementom za zaključavanje koji se sastoji od veza od čeličnih lanaca međusobno povezanih.

Ova vrsta podnog pričvršćivača pričvršćuje grijač s fleksibilnim zahvatom. To jest, element za pričvršćenje se baca na skakač između dijelova i pričvršćuje se u tom položaju sa vijcima.

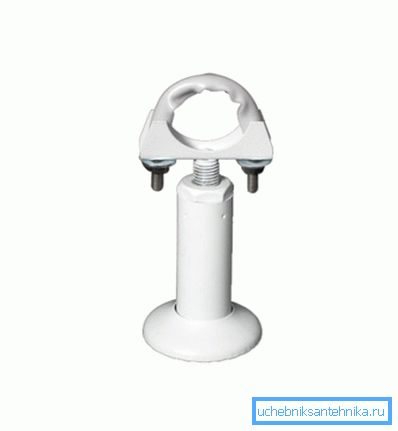

• Metalni luk u obliku slova U on je fiksiran na isti način kao i "lanac" s razlikom da umjesto fleksibilnog elementa za zaključavanje, tvrdi ovratnik se stavlja na skakač, koji je također zabrtvljen.

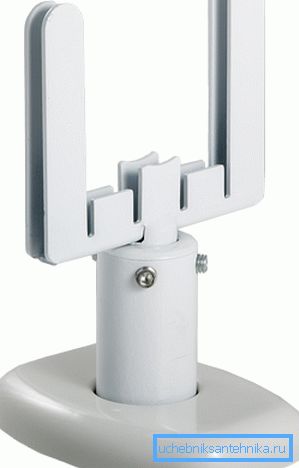

• „Vilica” To je vertikalna greda, napravljena u obliku praćke na kojoj je montiran radijator.

Učvršćenje grijača u "vilicu" vrši se zbog vlastite težine.

Upute za instalaciju podne konzole na sljedeći način:

• Označite prostor za pričvršćivače u skladu s veličinom i brojem sekcija. Što je veći grijač, to je veći broj zatvarača koji su potrebni za instalaciju.
• Nakon završetka obilježavanja bušotine za drške se buše u betonskoj podlozi. Ako je pod drvena, držači se postavljaju na dugačke vijke koji su izravno zavareni u ploče.
• Držači su pričvršćeni na podu vijcima.

Savjet: Ako je radijator teški, podni držači mogu se umnožavati ugradnjom zidnih nosača.

zaključak

Sada kada znate što je zagrada za radijator s kolčakom i kako se koristi za namjeravanu svrhu, bit će lakše nositi se s instalacijom sustava grijanja u kući ili stanu. Više korisnih informacija možete pronaći gledanjem videozapisa u ovom članku.
