Zamjena cijevi za grijanje: 5 temeljnih koraka

10-03-2018
Grijanje

Zamjena cijevi za grijanje u stambenoj zgradi je prilično složen zadatak, ali vrlo je moguć. Naravno, uvijek možete tražiti pomoć od stručnjaka, ali to će uzrokovati dodatne financijske troškove. U ovom ćemo članku detaljno ispitati sve glavne faze svih potrebnih instalacijskih radova.

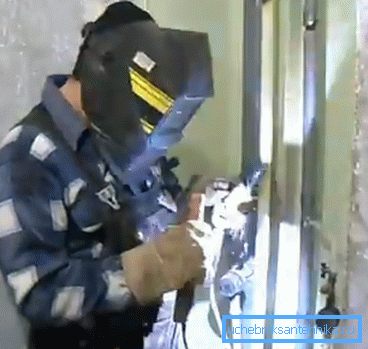

Zavarivanje radi u procesu zamjene uspona

Odabir odgovarajućeg materijala

Za ugradnju podizača sustava grijanja, obično se koriste nehrđajući čelični ili plastični cijevi, razmotrimo njihove značajke:

plastika

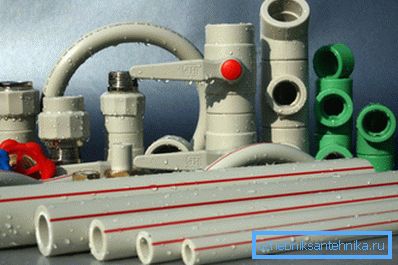

Polipropilenske cijevi i spojnice

Danas je upotreba plastičnih cijevi za uređenje cjevovoda za grijanje rasprostranjena zbog nekoliko nedvojbenih prednosti:

  1. Lako je obaviti instalacijski rad rukom. Priključci se uglavnom rabe pomoću specijalnog cijevnog lemljenja.

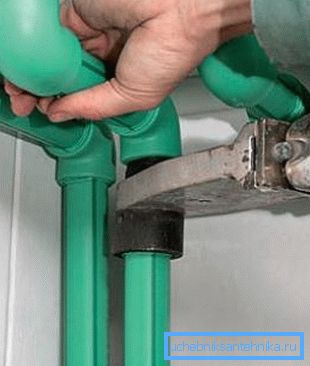

Koristeći lemljenje za montažu plastičnih cijevi
  1. Fleksibilnost. Polipropilenski proizvodi mogu se saviti, što vam omogućuje da napravite niz raznih prepreka bez upotrebe dodatnih elemenata.
  2. Lagane. To uvelike pojednostavljuje transport i podizanje cijevi na gornje etaže stambenih zgrada.
  3. Relativno niska cijena. Plastika je uvijek jeftinija od metala.
  4. Nedostatak korozijskih procesa.

Ali prije nego što se odlučite za polipropilen, trebali biste shvatiti da su njegove karakteristike čvrstoće strogo u skladu sa standardima osoblja sustava grijanja i nisu dizajnirane za takve kritične uvjete kao što su:

  • Pritisak skoči u glavni grijanje od 4-5 do 10-12 atmosfere. Obično se to dogodi samo zbog nepažnje bravara na dužnosti u kotlovnici, ali, nažalost, s konstantnom pravilnošću.
  • Vodeni čekić Nastala je u trenutku oštrog početka sustava grijanja nakon ljetne pauze.
  • Kritične temperature. Mogu se promatrati tijekom perioda godišnjih ispitivanja opruge glavnog grijanja.

Savjet: ako odlučite koristiti plastične cijevi, odaberite ojačane modele koji mogu izdržati mnogo višu temperaturu.

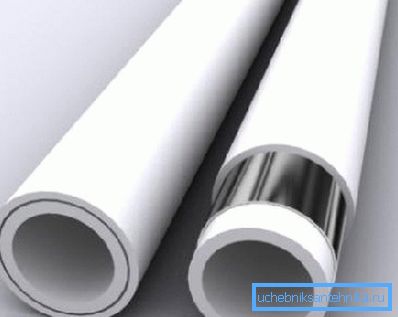

Uzorak ojačanih polipropilenskih cijevi

metalni

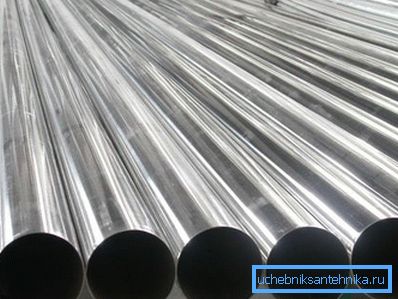

Fotografije metalnih cijevi za grijanje

U ovom slučaju, sve je upravo suprotno. Čelični proizvodi su skuplji, teži i nemaju fleksibilnost plastike. No, s druge strane, oni izdržati bilo kakvu temperaturu polaza i visoki unutarnji pritisak. Dakle, ako želite imati povjerenja u stabilan rad vašeg sustava grijanja, bolje je zaustaviti odabir instalacije metalnog cjevovoda.

Idealna opcija u smislu praktičnosti i pouzdanosti bit će korištenje pocinčane cijevi DU-20, koje između ostalog štiti od pojave korozivnih procesa.

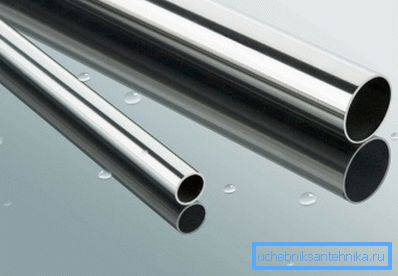

Uzorak čelične plinske cijevi DU-20 s premazom otpornom na koroziju

Potrebni pribor

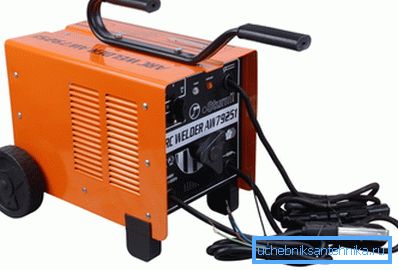

Stroj za zavarivanje transformatora

Da biste uspješno dovršili instalacijski rad, potrebni su vam određeni alati i neki dodatni materijali. Istodobno, njihov konačni popis izravno ovisi o odabranoj metodi spajanja elemenata cjevovoda: zavarivanja ili navoja.

Vrsta veze Popis potrebnih pribora
zavarivanje
  • Stroj za zavarivanje;
  • Privetysh s dugim i kratkim navojem za povezivanje radijatora i zaključavanje;
  • zaključavanje matica, tri za svaki radijator;
  • tri nosača za košuljice i oplate;
  • tri ventila DU-20
s navojem
  • Sve gore navedeno, s iznimkom opreme za zavarivanje, umjesto koje će vam trebati umrijeti ili vijci umrijeti;
  • dvije čaške izrađene od lijevanog željeza ili mesinga;
  • dvije spojnice;
  • vice za fiksiranje dijelova tijekom navoja

Savjet: odaberite samo moderne kuglasti ventile, jer su daleko superiorniji od pouzdanosti do zastarjelih vijčanih modela.

Naprava s kugličnim ventilom

Napredak instalacije

Zamjena cijevi za grijanje u stanu počinje ispuštanjem vode:

Stadij # 1: ispuštanje uspona

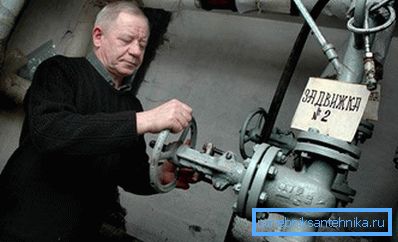

Odspajanje uspona tijekom sezone grijanja odvija se u skladu s nadležnim tijelima.

Kako onemogućiti podizanje grijanja? Prije svega, kako bi se izbjegle ozbiljne kazne, potrebno je dobiti odgovarajuću dozvolu u stambenom odjelu ili drugoj upravljačkoj strukturi.

Savjet: preporučujemo da se unaprijed prijavite za prekid veze jer postupak odobravanja može potrajati dugo.

Ako imate potrebne dokumente, ovisno o vrsti prolijevanja, trebali biste postupiti u jednom od dva scenarija:

Vrsta izlijevanja Postupak radnja
niže
  1. Idite do apartmana, koji se nalazi na najvišem katu.
  2. Provjerite skakače i pronađite susjede koji su upareni s vašim ustajem. Ova vrsta veze obavlja se u sustavima s nižim izlivom.
  3. Isključite ventile u vašem stanu i parnoj sobi.
vrh
  1. Zatvorite jedan ventil u podrumu, a drugi u potkrovlju.
  2. Odvijte utikače.
  3. Pričekajte da se voda spusti kako bi se osiguralo da ventili i spojni elementi rade.

Faza 2: demontaža

Demontaža starog uspona sustava grijanja

Upute za uklanjanje starog cjevovoda izgledaju jednostavne:

  • Probijemo kroz "brusilicu" vodu za grijanje radijatora.
  • Odvijte preostali dio košuljice iz utikača radijatora.

Ali onda se postavlja pitanje, gdje je najbolji način za rezanje?

Treba ga voditi dva čimbenika:

  1. efikasnost. Činjenica je da cjevovodi prolaze najveću koroziju unutar betonskih podova. Dakle, ako želite postići maksimalne rezultate, čuvajući se od mogućih nesreća u budućnosti, ispravnije je probiti pod i strop kako bi zamijenili čak i one segmente cjevovoda koji se nalaze u njihovim poljem. Ali ovdje vaš odnos s vašim susjedima igra važnu ulogu, jer bez njihova sudjelovanja ili barem dopuštenja ništa od toga neće doći.

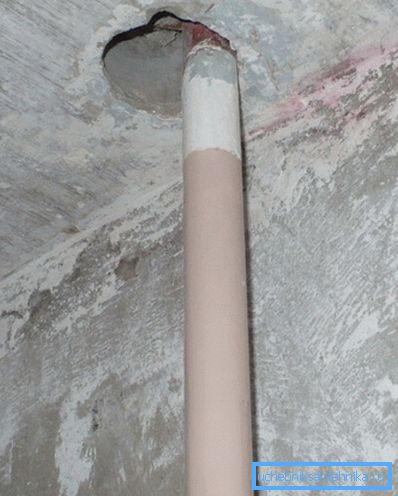

Role u stropu za učinkovitije zamjene uspona
  1. pogodnost. U tom slučaju, rezno mjesto treba odabrati na način da bi bilo udobno za primjenu niti ili zavarivanje na preostali dio. Poželjno je da to nije previše blizu poda ili stropa.

Stadij broj 3: navoj

U slučaju uporabe stroja za zavarivanje, sve ovisi o vještinama zavarivača, a taj proces ne treba detaljan opis.

Ali ako upotrebljavate veze s navojem, bit će vam vrlo korisno upoznati se s potrebnim koracima za izvođenje:

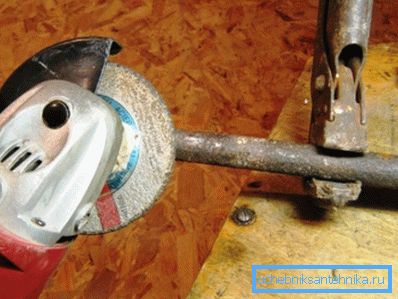

  1. Odstranjivanje šavova s ​​cijevi uklanja se uz pomoć datoteke ili "brusilice", nakon što smo ga prethodno fiksirali u zamku ili na neki drugi način, što nije manje pouzdano. To će omogućiti da umrijeti ili vijčana ploča slobodno uđu u njega.
Odmrzavanje s
  1. Strogo okomito stavite držač cijevi s kalupom ili vijkom.

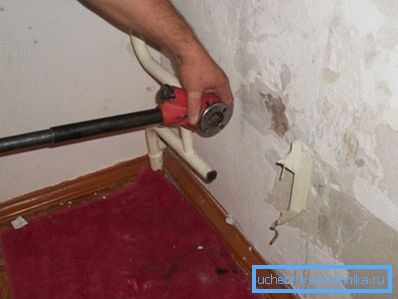

Ugradnja vijaka umrijeti na rub cjevovoda
  1. U procesu stvaranja niti na rubu cjevovoda, držimo ga s plinskim ključem kako bismo spriječili stvaranje jaza iznad ili ispod podnožja.

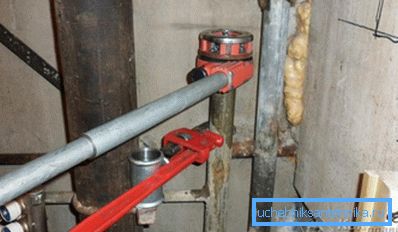

Korištenje cjevastog ključa za stabilizaciju uspona
  1. U trenutku ulaska alata na rub cijevi, pritisnite ga što je moguće čvrsto.
  2. Rezanje u smjeru kazaljke na satu, prema ključu, ulažemo napore usmjerene u suprotnom smjeru.
  3. Na samom stalku smo rezati kratke niti, ne prelazeći pet niti, a sada na vodi do radijatora - duge.

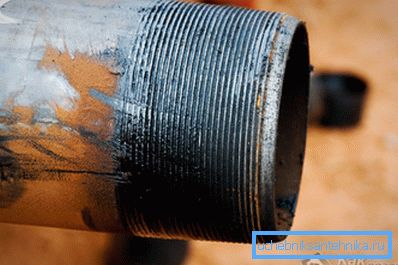

Dugi navoj na opskrbi bateriji za grijanje

Stadij # 4: Izgradite

Nakon što se sve pričvrsne navojnice pripreme za daljnje radove, prijeđite na sklop:

  1. Cjevovodi za prosijavanje prolaze kroz preklapanje i povezuju spojke s rubovima zajedničke autoceste.
  2. Obavljamo reeling s sanitarnim lanom, koji jamči nepropusnost i silikonsku brtvljenost, koja sprječava prerano truljenje i izgaranje lana.
Lana i silikon u akciji

Savjet: alternativa lana i silikona je polimerna nit. Iako to košta više, to daje pouzdani i kvalitetniji rezultat.

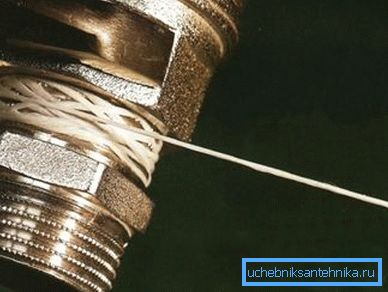

Polimerna nit na navoju
  1. Zatim postavite čavle. Treba imati na umu da je udaljenost između unutarnjih niti bila barem pola metra, inače će košuljica morati biti instalirana u tijesnom položaju.

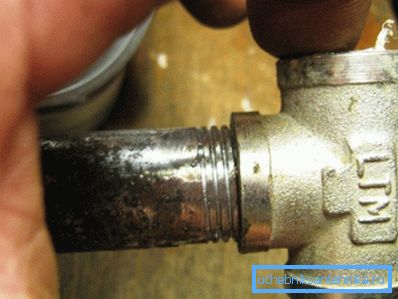

Primjer rane za ranu
  1. Vijčane ventile u čađama.
  2. U ventile smo ugradili duge mlaznice s kratkim izrezom navoja s jedne strane i dugom navojem s druge strane.
  3. Na rezultirajućim pogonima ugrađujemo zakretni nož tako da njegova ravna strana bude okrenuta prema bateriji, kao i na čepu radijatora.
  4. Isto tako, instalirajte i skakač.
  5. Objesimo na radijatoru nosača. Istovremeno, pobrinemo se da se aksijalne linije navojnih spojeva ispod utikača potpuno podudaraju s aksijalnim linijama navojnih spojeva vodova.

Savjet: koristite razinu tlaka kod instaliranja radijatora. Ovaj alat će vam omogućiti da postignete savršenu vodoravnu površinu.

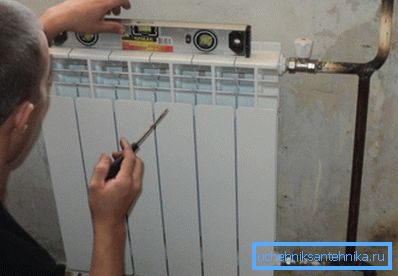

Usklađivanje razine grijanja s razinom vode
  1. Otvore za zatvaranje i matice za biranje, završavajući sklop.

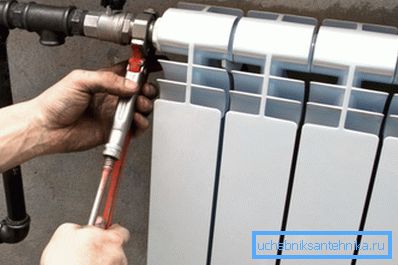

Posljednji koraci faze montaže

Treba imati na umu da prisustvo stroja za zavarivanje značajno smanjuje broj potrebnih navojnih spojeva.

Faza 5: pokretanje sustava

Nakon montaže, potrebno je testirati i pokrenuti usponski oslonac tijekom rada.

Test:

  1. Ventil na skakaču se otvara i zatvara na radijatoru radi ograničavanja broja spojeva koji spadaju pod prvu ispitivanja.
  2. Zatvorimo damke u podrumu.
  3. Lagano otvoriti ventil na instaliranom rasteru.
  4. Nakon što tekućina zaustavi stvaranje buke u otvorenom otvoru, potpuno otvorimo dovod vode u sustav.
  5. Vraćajući se u stan, polagano polako otvorite radijatorske ventile, pažljivo pregledavajući dizajn za prisutnost curenja.

Savjet: preporučljivo je imati pomoćnika na početku pokusa koji može primijetiti mjesto teče dok ste u podrumu ili u potkrovlju. Tada možete isključiti sustav na vrijeme, izbjegavajući poplave.

Metoda odzračivanja zraka opet ovisi o vrsti izlijevanja:

  • Na dnu vam je potreban u gornjoj stanici da otvorite ventil Mayevsky i pričekajte dok ne izađe sav zrak.
Mayevskyjev dizalica na bateriji

  • Na vrhu je stražnji ovjes stavljen u ekspanzijski spremnik koji se nalazi u potkrovlju, neovisno.

zaključak

Zamjena uspona u stanu je sama po sebi izvediva. Za to, glavna stvar je imati želju i slijediti upute u ovom članku točno. Dodatni materijali su navedeni na video. Budite oprezni i uspjet ćete!

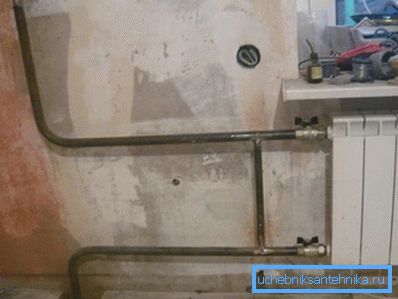

Novo podizanje u sustavu grijanja
