Zatvoreni i otvoreni sustavi grijanja: značajke

Ako ne trebate priključiti opskrbu toplom vodom, vjerojatno nećete brinuti kakav sustav grijanja imate - otvoren ili zatvoren (osim akademskog interesa). Međutim, otvoreni pogled je najjednostavniji i neovisniji.

Kruženje rashladnog sredstva ovdje se može odvijati na prirodan način, prema zakonima termodinamike, zbog povećanog pritiska na izlazu kotla, ali može biti i prisilno. Pogledajmo njihove razlike, pozitivne i negativne strane, a pored toga ćemo vam pokazati tematsku videoisječak.

Otvoreni tip cjevovoda

Izvanredne osobine

Otvori sustav

Napomena. Otvoreni sustav grijanja podrazumijeva ekspanzijski spremnik koji nije hermetički zatvoren. Slijedom toga, voda isparava i dodaje se iz izvora (bušotina ili centraliziranih sustava za opskrbu vodom) u sustav grijanja.

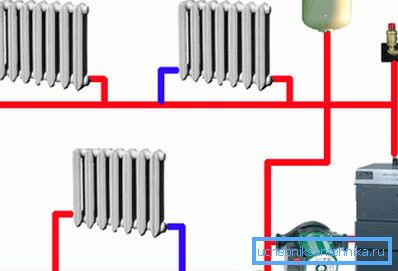

Shematski dijagram otvorenog sustava grijanja

U pravilu, kod sustava otvorenog tipa cirkulacijska crpka se ne koristi, stoga njegov rad neće ovisiti o izvorima energije treće strane - elektroenergetskim vodovima ili generatoru dizelskih goriva (rasplinjača). Ipak, uputa ne zabranjuje na bilo koji način pumpa za spuštanje u povratnu cijev na kotlu, što će povećati učinkovitost kotao, kruta ili kamin s vodenom jaknom za oko pola.

Međutim, vrlo važna razlika takvog sustava je ta da može funkcionirati samostalno, bez električne energije ili prirodnog plina, a može se postaviti i na područja potpuno odsječena od svih komunikacija.

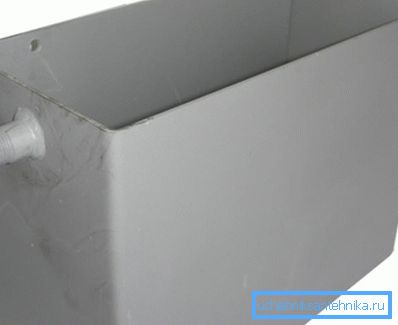

Otvoreni spremnik za ekspanziju čelika

S obzirom na činjenicu da će voda u otvorenom sustavu prilično polako cirkulirati (klasična verzija - bez pomoćne crpke), grijaće cijevi se odabiru velikim promjerom, najmanje 40 mm, jer je potrebno osigurati mogućnost postupnog zagrijavanja kako bi se izbjegle štete.

Osim toga, spremnik za ekspanziju od čelika ili plastike mora se u svakom slučaju nalaziti iznad kruga grijanja kako bi se osiguralo da je sustav napunjen vodom iz ovog spremnika.

U takvim obrisima, nagib vodoravnih cijevi je obavezan - to je učinjeno kako bi se omogućila normalna cirkulacija rashladnog sredstva. Prema proračunu, takva nagib bi trebao iznositi 0,01% točke dovodnog sredstva rashladnog sredstva na kotlu, no ova je opcija vrlo teško izračunati - mnogo je lakše pratiti nagib od oko 8-10 mm po linearnom metru tijekom instalacije i osigurati pravilnu cirkulaciju ovog sustava.

Prednosti i nedostaci otvorenog sustava

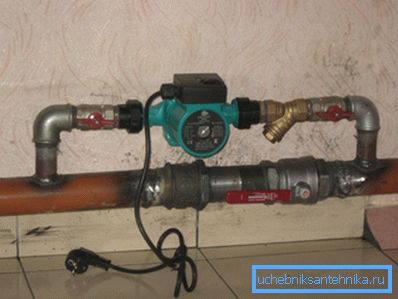

Namjestite cirkulacijsku pumpu
  • Glavna prednost otvorenog sustava grijanja je njegova apsolutna neovisnost od energetskih izvora treće strane, odnosno može funkcionirati oboje s njima (kada se spaja cirkulirajuća pumpa) i bez njih kada cirkulacijska crpka nije aktivirana. To jest, kada želite pokrenuti prisilnu cirkulaciju, zatvorite ventil koji se nalazi između cijevi za zaobilaženje (vidi sliku iznad), protok vode i pomiče se kroz pomoćnu pumpu. Kada nema struje, ovaj ventil se otvara, ali se blokira kod hoda, ispred pumpe, a rashladno sredstvo i dalje cirkulira prirodno.
  • Lako je povezivanje takvog sustava s bojlerom, budući da ovdje nisu potrebna posebna znanja, na primjer, kao kod instaliranja električne ili plinske jedinice. Ovdje se čak i kao kotao može koristiti i pećna opeka s spremnikom za grijanje vode.
  • Ovdje gorivo može poslužiti ne samo ugljen i drvo za ogrjev, nego i razni organski otpad u suhom obliku koji može biti u kućanstvu.
  • Glavni nedostatak otvorenog sustava je potreba za ispuštanjem vode kada se kotao mora prisilno zaustaviti, a zagrijava i grijanje kruga koji je prilično spor, iako jednolik.
  • Antifriz se ne može koristiti za rashladno sredstvo, štoviše, stalno je potrebno pratiti razinu tekućine u ekspanzijskom spremniku, niska učinkovitost.
  • Velika opasnost nastaje kada dođe do zaglavljivanja zračnog prometa - iznimno je teško natjerati zrak iz strujnog kruga na prirodan način - za to trebate stvoriti umjetni pritisak. To se postiže pumpanjem vode u sustav.

Zatvoreni sustav

Napomena. Glavna razlika zatvorenog tipa sustava grijanja je nepropusnost svih njegovih sastavnih dijelova, a isparavanje vode potpuno je odsutno. Kruženje rashladne tekućine u zatvorenim krugovima moguće je samo kao prisilno (cirkulacijska pumpa). Cijeli sustav se sastoji od grijača, cijevi, radijatora (podnog grijanja) i ekspanzijskog spremnika.

Zatvorena opcija

U slučajevima kada tlak rashladne tekućine u krugu se podiže iznad norme, ventil za protok se aktivira u ekspanzijskom spremniku i tamo protječe višak tekućine, čime se stabilizira ukupni tlak.

Kada temperatura vode padne, tlak se pada, ali cirkulirajuća pumpa vraća njen nedostatak, automatski pumpa potrebnu količinu vode kako bi postigla željenu vrijednost. Općenito govoreći, oprema za gorivo ovdje obavlja funkciju odzračivanja.

Spremnik je zatvoren

Vrlo važan i osnovni čvor za odzračivanje je spremnik za ekspanziju, koji se sastoji od dvije polovice (to se može vidjeti na gornjoj slici) koja se obavija s rubovima jedni drugima. Unutar ovog spremnika je membrana ili dijafragma, koja je izrađena od gume koja je otporna na toplinu.

Spremnik sadrži određenu količinu plina, najčešće dušik (ako ga pumpa proizvođač), ali može biti i obični zrak koji će se tamo akumulirati ako je potrebno.

Unutra, spremnik je podijeljen u dva odjeljka pomoću membrane - u jednoj od njih je dušik ili zrak, a drugi - višak nosača topline, koji se tamo pritisne pod pritiskom preko sigurnosnog ventila, dok dva medija ne dolaze u dodir jedni s drugima. Kada se tekućina hladi, njezin tlak u spremniku padne, a plin iz drugog odjeljka kroz gumenu membranu gura natrag.

Prednosti i nedostaci zatvorenog sustava grijanja

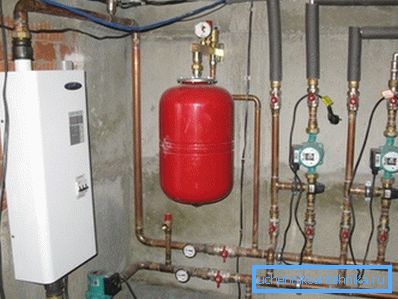

Kotlovnica za zatvoreni sustav
  • Prednosti zatvorenih sustava grijanja uključuju prilično prikladnu instalaciju (spremnik se može postaviti bilo gdje iznad i ispod kruga), kao i odsutnost potrebe za stalnim praćenjem razine vode.
  • Za zaštitu takvog sustava od odmrzavanja, moguće je koristiti antifriz. Sobna temperatura se može regulirati povećanjem ili smanjenjem volumena tekućine u krugu grijanja, a tlak se može samostalno podesiti.
  • Dodatni izvor grijanja može se priključiti na sustav, tj. Rezervni kotao, kao i takvi kotlovi mogu raditi istodobno.
  • Zbog nepostojanja prirodnog isparavanja, nema potrebe za hranjenjem od vanjskog izvora (dobro ili centraliziranom vodom).
  • No, postoji niz nedostataka, na primjer, neprekinuti rad kotla, izravno ovisi o električnoj energiji za rad cirkulacijske crpke, osim toga, grijači imaju visoku cijenu.
  • Uz to, može doći i do problema s postavljanjem ekspanzijskog spremnika - napunjen je s rashladnom tekućinom za 30-60%, dok je najmanji postotak pada na velike spremnike, čiji volumen može biti nekoliko tisuća litara. Ali u autonomnim krugovima ovaj problem nije relevantan.

zaključak

Bilo koji od gore navedenih sustava, uvijek, s određenim vještinama, možete montirati svoje ruke. No, kako u jednom tako iu drugom slučaju, vrlo je važno točno odrediti snagu kotla, koja će biti dovoljna za određeno područje prostorije.
