Centralizatori za cijevi: izbor i primjena
U ovom članku ćemo raspravljati o tome kako i zašto se centralizatori koriste za zavarivanje cijevi. Osim toga, smatramo dizajnerskim značajkama najpopularnijih modela od onoga što je trenutno na tržištu. Dakle, što je centralizator i zašto je to potrebno?

Učinkovit način zavarivanja šavova ravnomjerno i čvrsto
Nije tajna da postoje posebni uređaji prilagođeni za izvođenje savršeno ravnog poprečnog presjeka cijevi. No, čak i ako je rez postao što glatko moguće, praktički je nemoguće kombinirati obje cijevi s dijelovima za visokokvalitetno zavarivanje.
Kao rezultat toga, zavarivanje će biti neravnomjerno i zbog toga veza neće biti nepropusna. Rješenje ovog problema može poslužiti kao unutarnji ili vanjski centralizator za cijevi.
Značajke rada
Obje metalne cijevi, i njihovi analozi PPU, prije zavarivanja, moraju se nagnuti jedni prema drugima što je glatko moguće, tako da na spoju nema praznina.
Da biste takvu kombinaciju kriške napravili vlastitim rukama, gotovo je nemoguće. Štoviše, kombinacija rezova je red veličine složeniji s povećanjem promjera cijevi. Stoga se tijekom sastavljanja kanalizacijskih sustava i drugih cjevovoda bez upotrebe elemenata za kanalizaciju koriste posebni centralizatori.
Uređaj obuhvaća dvije cijevi koje se kombiniraju i omogućuju što preciznije međusobno spajanje, pričvršćujući se u tom položaju. Nakon zavarivanja obavlja se zajamčeni visokokvalitetni zavar. Uređaj se zatim demontira i cjevovod se može koristiti za namjeravanu svrhu.
Glavne vrste
Nakon što odlučimo o tome što se upotrebljava oprema za centriranje, razmotrite vrste uređaja koji se prodaju.
Svi centralizatori, koji se danas mogu kupiti u trgovinama, dijele se u dvije glavne kategorije - unutarnje i vanjske.
- Uređaji vanjskog tipa skraćeni su kao TsN i namijenjeni su za ugradnju i upotrebu na vanjskoj strani cijevi. Uređaji ovog tipa, bez obzira na veličinu, jednostavni su za upotrebu, jednostavni za instalaciju i brzo i učinkovito centriranje. Uređaji vanjskog tipa zastupljeni su širokim rasponom opreme (ekscentrični, vezni, hidraulični i drugi konfiguracije).
- Interni centralizatori skraćeni su za CV i hidraulični instalaci.. Uređaji ovog tipa iznutra raspršuju rubove cijevi, prebacujući njihove sekcije jedni prema drugima. Prednost ove opreme je mogućnost korištenja na cijevima različitih promjera.
Značajke pojedinih modifikacija
Nakon što smo razmotrili značajke opće klasifikacije, razmotrit ćemo karakteristike pojedinih modifikacija uređaja za centriranje.
- TsZN - centralizirani vanjski centralizator dizajniran je za kombiniranje krajeva cijevi s promjerom zgloba od 50 mm do 2 metra.

Važno: Rad uređaja omogućen je u širokom rasponu temperatura okoline od - 40 ° C do + 40 ° С. Uređaj konstruktivno predstavlja poliedron s lamelarnim vezama na zglobovima.
Spojni elementi se kombiniraju pomoću vijčanog mehanizma.
- TsZN-G - jedinica za centralizaciju vanjske hidroficirane je izmijenjena inačica prethodnog uređaja. Bitna razlika u ovoj modifikaciji od prethodne je jednostavnost rada i nedostatak potrebe za primjenom znatnog fizičkog napora. Kao rezultat toga, proces kombiniranja zavarenih elemenata znatno se ubrzao bez ugrožavanja kvalitete gotovog rezultata. Uređaj se sastoji od lamelarnih veza na zglobnom zglobu, ali ne i mehanizma vijaka, ali hidraulički se koristi za postavljanje veza u pokretu. Dopušteni promjer cijevi varira u rasponu od 720-2020 mm

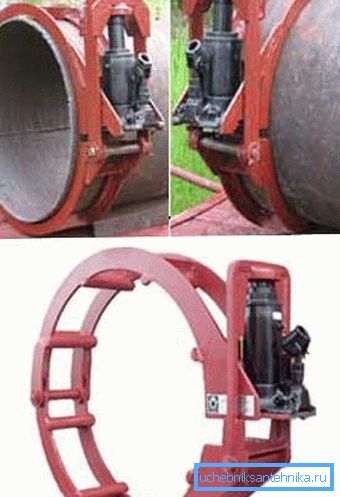

- TsAN-G - centralizirana vanjska hidrofobirana luka dizajnirana je za rad s promjerom presjeka od 325-820 mm.

Uređaj je odvojiva struktura koja se sastoji od dijelova spojenih šarkama. Uporaba uređaja s takvim oblikom jamči dodatnu udobnost kada se instalira na zglob.
Uređaj koristi arkadne odjeljke koji su komprimirani i podešavaju rezove zgloba. Broj lučnih presjeka određuje se promjerom cijevi.
Svaki od upotrijebljenih odjeljaka opremljen je posebnim zaustavljanjima koja čvrsto fiksiraju elemente koji se kombiniraju, osiguravajući optimalnu kvalitetu i nepropusnost zgloba. Izravno na dionicama su fiksni hidraulični aktuatori, dizajnirani za maksimalnu razvijenu snagu do 5 tona.

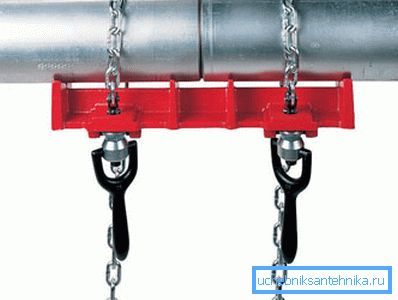

- Središnji znanstveni centar - vanjski centralizator lanca je uređaj s ručnim pogonom, koji je dizajniran za rad s promjerom poprečnog presjeka od 426 do 1420 mm.

Za razliku od analognih veza, lančana instalacija mogu pružiti veću silu tijekom centriranja. Uređaji ovog tipa mogu se koristiti i za izgradnju i popravak cjevovoda.
Važno: Struktura lanca izrađena je mehanizmima koji se brzo uklanjaju, što ima pozitivan učinak na radnu učinkovitost.

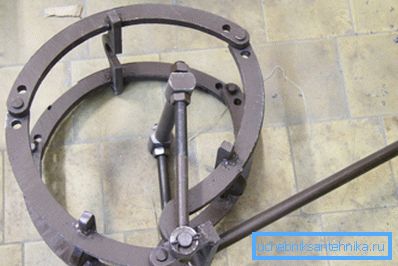

- TsNE - vanjski ekscentrični centralizator koristi se za rad s zglobovima promjera 89 do 426 mm.

Uređaj se sastoji od nekoliko gruda za stezanje, koje pokreću ekscentrični stezaljke. Uređaj se može koristiti za rad s cijevima različitih promjera mijenjanjem osi ekscentra ili korištenjem posebnih razmaka.

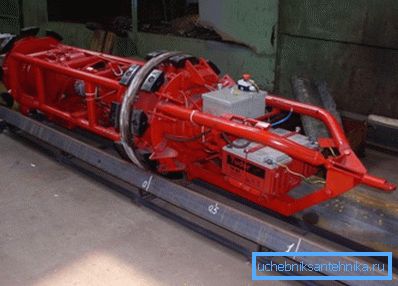

- TsV - centralizator unutarnjeg hidrauličkog tipa dizajniran je za kombiniranje krajeva okretnih i ne rotirajućih cijevi.

Uređaj, ako je neophodan, ne samo da kombinira zglobove, već i daje najčešći okrugli oblik. Korištenje takvih uređaja omogućuje izgradnju cjevovoda pomoću kontinuiranog automatskog zavarivanja.

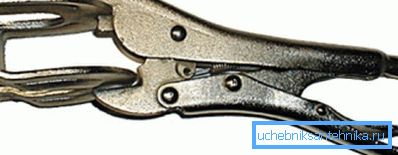

- Uređaj za centralizaciju CA koristi se za rad s cijevima malog promjera.

Ova nekretnina i prihvatljiva cijena čine uređaj najpopularnijim među neprofesionalnim i novim kolektorima cjevovoda. (Vidi također članak Butt-Weld Pipe: Značajke.)
zaključak
Zato smo ispitivali što su centralizatori, koje su njihove najpopularnije sorte i koja je njihova primjena. Na temelju tih podataka možete odabrati uređaj koji će odgovarati značajkama posla koji se obavljaju.
