Deflektor cijevi - što je i zašto je to potrebno

Daleko od svih zna što je deflektor, ali svi su primijetili kapuljače u obliku kišobrana nad dimnjama nekih kuća. Ovaj dizajn naziva se "deflektor", što znači "reflektor". Dalje, pažljiviji smo pogled na ovaj element dimnjaka, njegovu svrhu i razmislimo o tome kako sami napraviti takav uređaj.

Zašto trebaš deflektor?

Dizajn deflektora je vrlo jednostavan - najčešće se sastoji od kratke cijevne ljuske s kišobranom, koji se stavlja na dimovodnu cijev. Deflektor se također naziva vjetrobransko staklo ili dimna kutija (saznajte kako se zamjene kanalizacijskih cijevi).

Obratite pažnju! Neprozirnost ne samo da ima praktičnu funkciju već i stari arhitektonski element. Neke izvedbe njegove izvedbe do danas ostaju pravi umjetnički rad.

Što se tiče praktične svrhe, dimnjak je prvenstveno namijenjen poboljšanju potiska, odstranjivanjem protoka zraka. Zato je njegovo ime "reflektor". Kako se vjetar odražava, pojavljuje se niskotlačna zona ispred dimnjaka, što rezultira povećanim potiskivanjem.

Istraživanja su pokazala da upotreba čak i najjednostavnijeg dimnjaka povećava učinkovitost svakog dimnjaka za 20 posto, a njegova učinkovitost ne ovisi o smjeru vjetra i drugim uvjetima.

Međutim, to nije njegova jedina funkcija, ima smisla instalirati deflektore na dimnjake iz drugih razloga:

• Štiti dimnjak od oborina.
• Sprječava otpad ulaska u cijev.
• Sprječava prodor živih bića.
• Štiti krovne materijale od letećih iskri.

Vrste deflektora

Dominik je nedavno dolazio u sve vrste.

Mogu se razlikovati:

• Oblik kape;
• dizajn;
• Materijali su napravljeni, itd.

Stoga, u nastavku, pažljiviji smo pogled na njihovu vrstu.

oblik

Sada kape sljedećih oblika uživaju najveću popularnost:

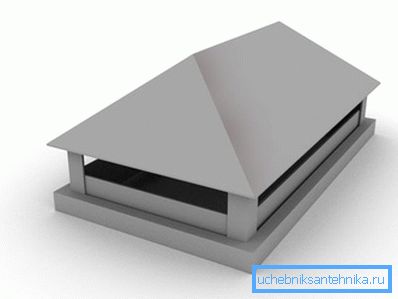

• S ravnim kapom;
• šator;
• S polukružnim kapom;

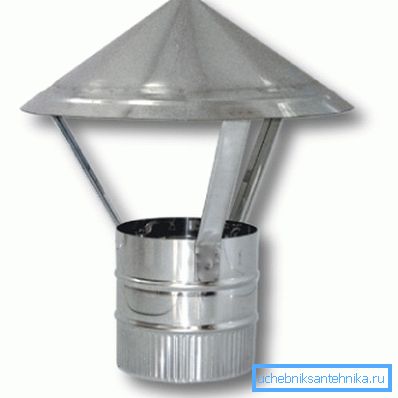

• konus;
• Gambrel.

Savjet! Izbor deflektora velikim dijelom ovisi o arhitekturi zgrade, na primjer, bakrene deflektore s ravnim kapom obično se koriste na kućama izrađenim u modernom stilu. Na modernim građevinama kapice s polukružnim kapama izgledaju bolje.

materijali

Što se tiče materijala za dimnjake, najčešće su izrađeni od pocinčanog željeza. Istina, nedavno su proizvodi pokriveni emajlom ili čak slojem plastike.

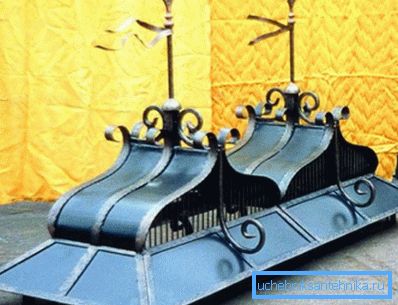

Rijetko pronađena bakrena lopatica. Kao dekoracija krova obično se koriste kovani proizvodi, koji mogu imati različite oblike. Naravno, cijena dizajnera flyuharok može biti vrlo visoka.

dizajn

Dizajn ovih uređaja, tu je dosta, najpopularniji su nedavno sljedeći:

• TsAGI;
• Deflektor Grigorovich;
• "Dimni zub";
• Otvori Astato;
• Kuglasti s rotacijom;
• Okrugli "Voller";
• Zvijezda "Shenard".

Najčešći deflektor ventila je TsAGI dimnjak, stoga, primjerice, razmotrite njegovu strukturu.

Dakle, ovaj dizajn sastoji se od sljedećih elemenata:

• ulazni;
• Kućište deflektora;
• difuzora;
• nosači;
• Kišobran.

Proizvodnja flyugarki

Treba napomenuti da s dimnjaka možete napraviti deflektor vlastitim rukama, a u tome nema ništa komplicirano. Potrebno je samo pripremiti metalni sloj i dovršiti crtanje, nakon čega će rezati dijelove i sastaviti ih.

Na primjer, deflektor za fiksnu cijev je sljedeći:

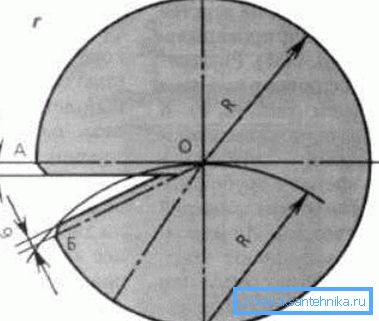

• Prvo trebate nacrtati krug na listi. Polumjer bi trebao biti veći od polumjera dimnjaka.
• Zatim, kroz središte kruga, trebaju se nacrtati okomite središnje linije.. Dalje, na raskrižju točke O1 potrebno je staviti nogu kompasa i izvesti zarez B, polumjer usjeka treba biti jednak radijusu kruga. Točka raskrižja serifa mora biti povezana s linijom do središta kruga.
• Zatim morate rezati krug i izrezati segment AOB-a koji će vam omogućiti da dobijete konus. Potrebno je ostaviti rubove za preklop.
• Zatim, završni dio mora biti upakiran u konus i pokupiti rubove.
• Zatim morate pričvrstiti četiri stalka na konus i instalirati proizvod na cijeviy. Da biste je popravili, moguće je izraditi rupe u stalcima i dimnjaku i pričvrstiti strukturu vijcima ili vijcima.

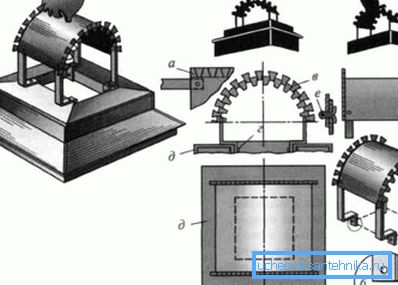

Odstupnik kvadratnog ili pravokutnog dimnjaka s vlastitim rukama je kako slijedi:

• Prije svega, potrebno je izrezati pravokutnik čelika u takvoj veličini da može preklopiti otvor cijevi kada je savijen.
• Da bi se ukrasio dimnjak, sa svoje dvije strane potrebno je napraviti identične kose, koje se nalaze na istoj udaljenosti, što će omogućiti dobivanje trapezoidnih segmenata.
• Zatim morate napraviti četiri stalka čelika i pričvrstiti ih zakovicama na uglove pravokutnika.
• Kraj vrhova je savijen kao što je prikazano na dijagramu i u njima je načinjena rupa.
• Pravokutnik mora biti savijen luk i umetnut u dimnjak. Za popravak strukture u dimnjaku potrebno je bušiti rupe i umetnite nokte ili klinove koji bi trebali ući u rupice dimnjaka.

Ovaj posao je gotov. Razmatrali smo najjednostavnije dizajne flyugaroka. Ako želite, možete izvesti složenije deflektore i čak ih ukrasiti s vremenskim lopaticama.

zaključak

Deflektor je važan element dimnjaka, jer ne samo da povećava cravings, nego također sprječava niz problema povezanih s njegovim začepljenjem. Osim toga, on može igrati važnu ulogu u dizajnu kuće, naglašavajući njegovu pripadnost određenom stilu. Štoviše, takav uređaj se može čak i samostalno napraviti (vidi i članak Vrste kanalizacijskih cijevi i spojeva: kriteriji odabira).

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
