Držač cijevi: nevidljivi, ali vrlo potreban dio

Pouzdanost i trajnost cjevovoda ovisi ne samo o kvaliteti i nepropusnosti spojeva, već i o čvrstoći pričvršćenja pojedinih dijelova na zid ili pod. Osim toga, korištenje pravog tipa crijeva omogućuje vam izbjegavanje uništavanja, vibracija i savijanja gotovog sustava.

Upute navedene u ovom materijalu omogućit će vam odabir i kupnju najprikladnijih instalacija za vodovod ili vodovodni sustav.

Dizajniranje elemenata pričvršćivača

Crijeva za crijeva

Ove vrste proizvoda koriste se za pričvršćivanje na zid, pod ili strop kanalizacijskih cijevi. Osim toga, isti dizajn ima držač cijevi za odvod.

Strip omogućuje vam čvrsto fiksiranje pojedinih dijelova, sprečavajući konstrukciju od stresa i linearne deformacije.

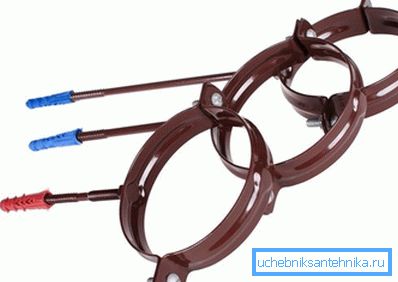

Zatvarač se sastoji od tri glavna elementa:

• vezati okrugli ili polukružni oblik;
• stezaljka koja dopušta popravljanje cijevi;
• pričvršćivač pomoću kojeg je predmet učvršćen u zidu.

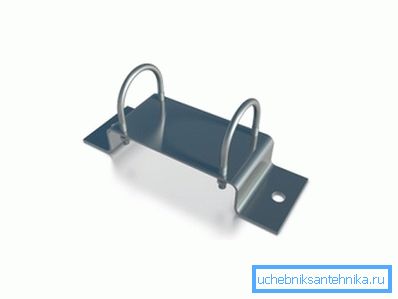

Obratite pažnju! Postoje montažni stezaljke složeniji oblik. Na primjer, držač cijevi K939 je metalna ploča složenog oblika, opremljena s dva polukružna držača. Ovaj oblik detalja je neophodan za instalaciju na stupove ili zidove složene konfiguracije.

Materijal za estrih obično je plastični ili metalni:

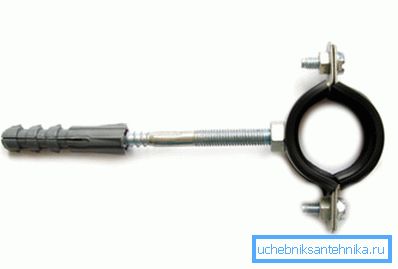

1. Metal kravata - je split element koji se sastoji od gornjih i donjih dijelova, koji su spojeni zajedno. Tu je i dekorativni kromiran tanjur od 25 mm, koji služi za učvršćenje vodenih cijevi nad ukrasnim zidnim pokrovom. Metalne stezaljke često su opremljene gumenim brtvama koje oštećuju oscilacije cijevi tijekom rada, što smanjuje razinu buke koju proizvode. Vijci se koriste za spajanje dvaju odvojivih elemenata stezaljke. Dekorativni držač za cijevi od 20 mm i 25 mm opremljen je posebnom glavom koja ne krši atraktivan izgled ovih elemenata.

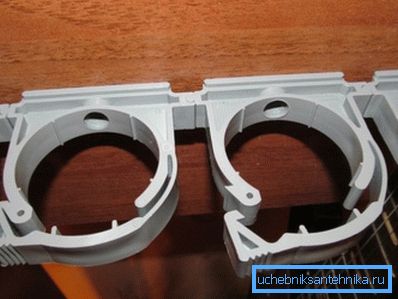

1. Plastični držač može biti odvojiv (fiksiran sa zasunima) ili jednodijelni (u obliku slova U). U posljednjem slučaju, cijev se jednostavno umetne u zatvarač dok se ne zaustavi. Takav sustav omogućuje proizvodnju stezaljki za dijelove složenog oblika. Na primjer, držač za ovalnu cijev može biti izrađen od plastike.

Montažni sklop se nalazi na dnu dijela.

Postoje i nekoliko vrsta:

• T-oblika - pričvršćivanje se vrši pomoću klinastog ili vijčanog dijela (vijak ili sidro);
• L-oblika - pričvršćivač je savijen pod kutom od 90 stupnjeva.

Vrste spajala

Postoje takve vrste spajala:

Bez obzira na vrstu stezaljke, pričvršćivači su podijeljeni u dvije glavne vrste:

1. Tvrd. Za to se upotrebljavaju pričvrsni pričvrsni dijelovi ili pričvrsni elementi. Instaliraju se na zvono kanalizacijske cijevi, spojke ili drugog oblika. Glavni zadatak je osigurati izdržljivost i pouzdanost na spoju.
2. Plutajući. Ovdje morate instalirati vodilice i vrste podrške zasunima. Promjer estriha mora biti veći od dimenzija cjevovoda. U ovom slučaju, detalji mreže kanalizacije mogu se pomaknuti u uzdužnom smjeru, čime se izbjegava iskrivljenost temperature sustava odvodnje.

Savjet! Da bi se izbjegle deformacije, također je potrebno pravilno instalirati kanalizacijski sustav. Konkretno, prilikom umetanja glatkog kraja jedne cijevi u utičnicu drugog, potrebno je osigurati odgovarajući razmak od 1 cm.

Značajke ugradnih cijevnih nosača

Neovisno instaliranje kanalizacijskog sustava, trebate slijediti određena pravila.

Inače, moguće su nezgode, troškovi popravljanja koji daleko nadmašuju troškove pričvršćivača.

1. Ugradnja domaćeg sustava za zbrinjavanje otpadnih voda u grijanoj prostoriji treba obaviti pomoću fiksnih učvršćenja postavljenih na spojevima i spojnim elementima. U ovom slučaju, ne možete se bojati linearnih deformacija plastike.

1. Plutajuća tijela koja kompenziraju linearnu ekspanziju plinovoda nužni su za pričvršćivanje odvodnih cijevi za sakupljanje i transport toplih efluenata (temperatura vode je iznad 80 stupnjeva Celzija). U ovom slučaju, shema za montiranje mobilnih uređaja štiti dijelove od savijanja i uništavanja.

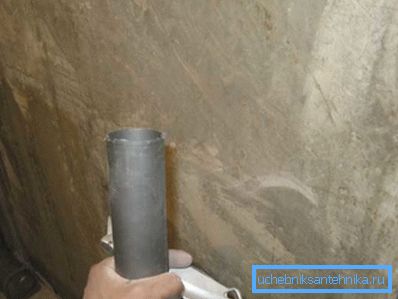

2. Prije polaganja cjevovoda na svim površinama preporuča se primjena središnje linije koja će poslužiti kao smjernica u fazi instalacije. To vam omogućuje da unaprijed provjerite da li se promatra ispravna nagib, izračunati potrebnu duljinu dijelova, broj priključaka i pričvrsnih kliješta. Zatim su elementi za vođenje pričvršćeni na zid, a držač i nosač montirani zajedno s cijevima.

1. Tijekom instalacije, dijelovi otpadnih voda umetnuti su se u pričvršćivače labavo tako da se mogu pomicati u uzdužnom smjeru. Konačna čvrsto pričvršćivanje može se provesti tek nakon završetka procesa montaže cijelog sustava.
2. Udaljenost između pojedinih montažnih jedinica izračunava se na temelju broja oblikovanih dijelova. Ako postoji dugački presjek cijevi koji nije opremljen slavinama, spojnicama, revizijama i tako dalje, korak između susjednih elemenata ne smije biti veći od 2 metra.

Savjet! Najpouzdaniji način za popravljanje cjevovoda je zid ih u betonskom ili kamenom zidu. Stripovi - samo kompromis i jeftinije rješenje.

zaključak

Pažljivo pričvršćivanje dijelova cjevovoda na zid jamči ne samo pouzdanost već i udobnost rada mreže kanalizacije. Dugo nefinično područje jako vibrira i stvara neugodne zvukove.

Dodatne informacije o instaliranju kanalizacijske mreže mogu se naći u videu u ovom članku.
