Kako napraviti kapu na cijevi: 7 jednostavnih koraka, uštedu

Za normalno funkcioniranje inženjerskih sustava nekadašnje kuće morate imati različite cijevi koje idu na krov zgrade. Oni su važni za rad kuhinjske nape, bojlera, kamina i tako dalje. Za zaštitu tih struktura od štetnih utjecaja okoliša pomaže pri zatvaranju cijevi i grijanju.

Značajke dizajna

Zaštita od oborina

Dimnjaci i ventilacijske cijevi izrađeni su od visokokvalitetnog materijala i sukladni su različitim tehnološkim nijansama, čime se izbjegavaju pojave pukotina i udara, pogoršavajući njihova tehnička svojstva.

Ali na gornjem kraju strukture stalno utječu kiša, snijeg i vjetar, koji postupno uništavaju čak i najpouzdaniji zidanje. Nadalje, tijekom jakog tuširanja, mala količina vode može ući u peć ili kamin, što će uzrokovati da se gorivo mokri i može uzrokovati dim.

Kada jak vjetar počinje puhati, dim također ne može izaći iz dimnjaka i počinje se akumulirati unutar njega. Osim toga, hladni zrak ulazi u unutarnji prostor cijevi, koji počinje staviti dodatni pritisak na vrući dim.

Kao rezultat toga, potisak se smanjuje, au nekim se slučajevima može početi i obrnuti proces - povlačiti dim u vatru i kroz nju u dnevnu sobu.

Vrste kapa

Kako bi izbjegli sve gore navedene nevolje pomaže kapu na dimnjaku, što se lako može napraviti ručno.

To vam omogućuje da spasite vuču na vjetrovit dan i spriječite prerano uništavanje dimnjaka pod utjecajem padavina.

Načelo rada vjetrobranske konstrukcije je kako slijedi:

• diže vrući dim počiva na vrhu kape;
• hladni mlaz zraka, klizajući duž vanjskih rubova napa, privlači akumulirani vrući zrak, što omogućuje povećanje crte dimnjaka.

Materijal za izradu razmatranih dijelova može biti bilo koji metal koji ne korodira.

Najčešće korišteni su:

• čelik zaštićen polimerom;
• aluminij;
• bakar;
• drugi materijal čija cijena nije veoma visoka.

Njihovi dizajni su također različiti:

• standardna zaštitna kapa s četiri strane;
• kišobran na okruglom dimnjaku;
• kapa, koja ima polukružni vrh - dobro je povezana s vanjskim dijelom stana, izrađena u klasičnom europskom stilu;
• kapa opremljena ravnim vrhom - koristi se u slučaju kada je kuća izgrađena u modernom stilu;
• vjetrobransko staklo s lopaticom - mijenja svoj položaj pod djelovanjem vjetra, omogućuje vam stvaranje najučinkovitije vuče bez obzira na snagu i smjer vjetra;
• kapica s kapljicama - djelotvorna u područjima koja obilježavaju velika količina snijega koja pada zimi;
• flyogark s poklopcem za otvaranje - omogućuje čišćenje dimnjaka bez demontaže zaštitne kapice. (Vidi također članak Cijev za peć: značajke.)

Neovisna proizvodnja kape

mjerenja

Kapu na dimnjaku ili ventilaciju moraju biti napravljene tako da zaštitimo sve vodoravne površine ove strukture od kiše i snijega. Stoga, ako je dimnjak napravljen sa širenjem na vrhu, vrh bi trebao pokriti.

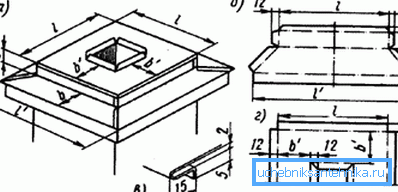

Potrebno je ukloniti sljedeće dimenzije:

• duljina i širina vanjskog dijela cijevi;
• geometrijski parametri ispusta dimova;
• udaljenost od širenja do gornjeg ruba dimnjaka.

Obratite pažnju! Završni dizajn trebao bi se jednostavno staviti na dimnjak. Stoga, potrebno je dodati 5-10 mm za dobivene dimenzije cijevi tijekom konstrukcije.

Krila na dnu poklopca trebaju biti načinjena tako da potpuno pokrivaju širenje.

zbor

Prije početka montaže dimnjaka provjerite imate li sljedeće alate i materijale:

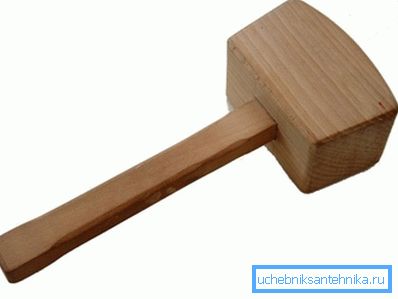

• drveni mamac;
• mali čekić;
• hvataljke;
• metalna šipka debljine 10 mm;
• škare za rezanje metalnih ploča;
• linija;
• olovka ili marker za označavanje;
• metalni kut širok 40 mm i duljine 1-1,5 metara.

Upute za montažu dimnjaka sami se sastoje od 7 uzastopnih koraka:

1. Prvo morate pričvrstiti metalni kut na radni rub stola, koji ćete raditi. To će poslužiti kao temelj za savijanje metalnih ploča.

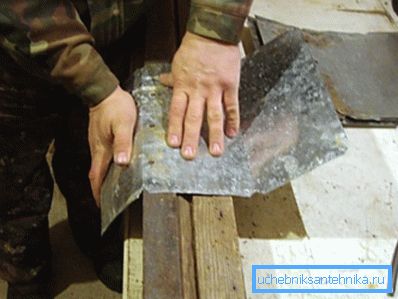

1. Kapljica je savijena. Ovo je poseban rub oko 1 cm širine. Bolje je započeti rad s ruba listova, postupno se krećući prema sredini. Tako se metal neće kliznuti. Savijte predmet pod kutom od 45 stupnjeva. Da biste to učinili, radni komad mora biti položen na prethodno zakovan kutu i dati joj željeni oblik pomoću šašavac.
2. Gornji dio izratka mora biti savijen na drugu stranu pod kutom od 90 stupnjeva. Širina ovog ruba je 2 cm.
3. Zatim, prema sličnoj shemi, lista se savijanja duž centralne aksijalne linije.. Kut zavoja ovisi o vrsti izvedbe vjetrobranskog stakla.

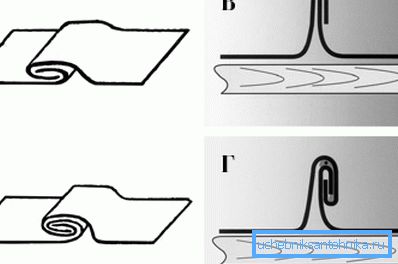

1. Nakon toga, na svim detaljima nabora preklopite. Da biste to učinili, možete koristiti poseban alat - tzv. Gib. (Vidi i članak o ciglu cigle: značajke.)

1. Sljedeći korak je stvaranje pokrova. Njegovi rubovi su savijeni na udaljenosti od 15 mm, nakon čega je postavljena na kapu.
2. Zatim je označena i izrezana rupa, dimenzije koje se podudaraju s geometrijskim parametrima unutarnjeg dijela dimnjaka, smanjene za 20 mm. Bit će potrebni za uređenje rubova sa svake strane. Ne smiju se sagnuti, ali gore.

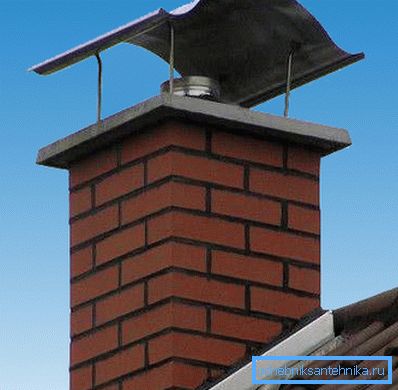

Rezultirajuća napa je pričvršćena na peć ili odzračnu cijev s sidrenim vijcima.

Kapica na okruglom cijevi azbesta

Značajke dizajna takvog dimnjaka omogućuju stvaranje i instaliranje jednostavnijeg, ali ipak učinkovitog čepa:

• na azbestnoj cijevi postavljen je metalni cilindar, pričvršćen vijcima i maticama;
• na njega uz pomoć stalka montiranog metalnog konusa, s produžetkom prema dolje.

Savjet! Za spajanje dijelova, možete koristiti zakovice ili poluautomatski zavarivanje.

zaključak

Pravilnim projektiranjem i postavljanjem vjetrobranskog stakla na cijev ne samo da zaštitite dimnjak i sustav ventilacije od vlažnosti i snijega već i produžite vijek trajanja cijevi. Detaljnije o uređaju inženjerskih mreža moguće je naučiti iz videozapisa u ovom članku.
