Kako napraviti stroj za savijanje profilne cijevi vlastitim

Oblikovani cijevi su naširoko koristi materijal koji se koristi u izradi namještaja, proizvodnja raznih metalnih, a unutrašnjost pr.Ih značajka je visoka čvrstoća na savijanje, s jedne strane dobro, ali s druge strane - značajno komplicira proces savijanja za zakrivljena dijela. Međutim, taj se problem može riješiti uz pomoć posebnog stroja.

Ako se često morate nositi s oblikovanim cijevima, onda takav mehanizam mora nužno nabaviti. U ovom članku ćemo pogledati kako napraviti stroj za savijanje profilne cijevi s vlastitim rukama, jer je cijena gotove opreme vrlo visoka.

Izrada strojeva

temelj

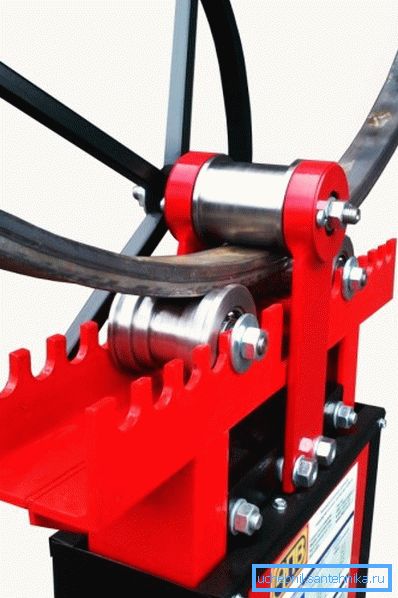

Na prvi pogled može se činiti da je vrlo teško napraviti napravu sličnu markiranim strojevima za savijanje profilne cijevi. Međutim, osoba koja zna rukovati metalom i strojem za zavarivanje vrlo je sposobna. Glavna stvar - da se polagano približi radu iu fazama.

Trebao bi početi s proizvodnjom čvrste podloge - metalnog stola. Možete ga izvoditi iz metalnog profila ili drugog materijala. Najvažnija stvar je da je ona stabilna i izdržljiva, inače će čak i dobro izvršeni mehanizam biti beskoristan.

Proizvodni mehanizam

Nakon što je stol spreman, možete nastaviti s proizvodnjom samog mehanizma. Da biste to učinili, prije svega pripremite tri osovine koje će se koristiti za savijanje dijela. Osovine su gusti metalni valjci, nužno imaju os rotacije.

Oni se mogu naručiti u radionici ili potražiti na prodaji na "buvnim tržištima". Kada su ti dijelovi spremni, trebali biste napraviti mehanizam i dovršiti sklop.

Upute su sljedeće:

• Prije svega, potrebno je izrezati kućište za uređaj s ploče od metala s minimalnom debljinom od 5 mm, koji se sastoji od dva trapeza, između kojih su osovine.
• Zatim u rezultirajućim trapeznim rupama moraju biti izrađene za osi valjaka. Dva vratila trebala bi biti smještena iznad stola, a treći iznad njih, na jednakoj udaljenosti od njih.
• Treba imati na umu da udaljenost između dvije donje vratile određuje radijus savijanja. Za domaću stroj za savijanje profila cijevi bio je svestran dizajn može zakomplicirati i da je radijus podesiva, za to samo morate obaviti nekoliko mjesta za valjke, koji će promijeniti razmak između njih. Lokacija gornjem valjku određuje maksimalni promjer cijevi, što može biti odredba rabotat.Ego također može biti podesiva pomoću šipke s navojem, koji omogućuje vratilo kretati duž vodilice i istovremeno se sigurno popraviti.
• Zatim morate popraviti detalje predmeta na radnom stolu. To se može učiniti zavarivanjem ili zasunom. U drugom slučaju, potrebno je osigurati savijene uši s rupama odozdo. Udaljenost između dijelova tijela treba odgovarati širini osovina.
• Nakon fiksiranja kućišta na bazi, trebate instalirati preostale dijelove.

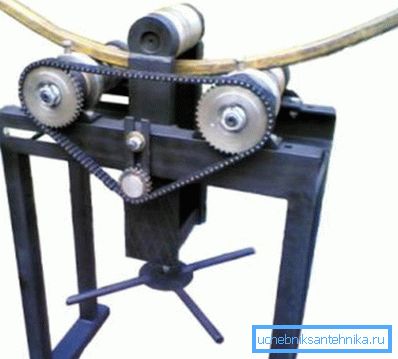

• Kad su osovine postavljene, treba ih poduzeti da prenesu zakretni moment na njih.. Najbolja opcija je mehanizam lanca. Za to morate kupiti lanac s tri zupčanika.

Dvije zupčanike trebaju biti postavljene na donjim vratilima. Treći će služiti kao napinjač, ​​koji se nalazi ispod između dva gornja zupčanika.

• Zatim na jednu od osovina treba pričvrstiti ručicu za rotaciju.

Sada je stroj za savijanje profilne cijevi spreman. Ostaje samo za dobivanje profila između gornjih i donjih vratila i pokušajte proizvod u akciji.

Ako je u svim fazama sve obavljeno bez pogrešaka, funkcionalnost proizvoda i njegov dizajn u potpunosti će biti u skladu s originalnim strojem. Naravno, unatoč svim troškovima koji će biti potrebni za kupnju dijelova, trošak takvog stroja bit će nerazmjerno niži od cijene gotove opreme. (Vidi također članak Cijevi za cjevovode: značajke.)

Izrada jednostavnog dizajna

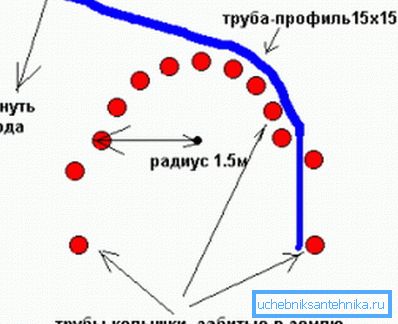

Ako nemate priliku ili vrijeme za izvođenje punog stroja prema gore opisanoj shemi, tada u ovom slučaju postoji jednostavnija opcija. Za uređaj ovog dizajna trebat će:

Savjet! Ako nema betonske ploče, sami možete proliti betonsku podlogu i pričekati dok se ne učvrsti.

Izvršiti takvu konstrukciju je vrlo jednostavna:

• Prije svega, na osnovu potrebe za nacrtom radijusa savijanja.
• Tada duž linije savijanja potrebno je napraviti 10 rupa na istoj udaljenosti jedna od druge.
• Dalje u rupama potrebno je popraviti metalne igle (ako se baza sipa, igle se mogu betonirati).
• Na dva ekstremna igla potrebno je provesti mehanizam za pričvršćivanje cijevi - to može biti u blizini dodatne igle, pričvršćene kuke ili nešto drugo.

Dakle, dizajn je spreman. Za savijanje profila potrebno je popraviti kraj na najudaljenijem pribadaču i polako se savijati oko ostalih stalaka. Kada se predmet podigne s posljednjom iglom, ona mora biti fiksirana i ostavljena u takvom obliku neko vrijeme.

Savjet! Kako bi lakše savila cijev, najprije se mora zagrijati.

zaključak

Jednostavno je izvršiti stroj za savijanje u obliku cijevi, imajući neke vještine u radu s metalima. Jedina stvar koju morate potrošiti na dijelove koji se ne mogu obavljati samostalno. Ako nemate potrebu za stalnim savijanjem cijevi, možete izraditi jednostavniji dizajn koji će za proizvodnju morati mnogo manje vremena i novca, iako će to zahtijevati mnogo više napora da savijati profil.

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
