Koristimo uređaj za zavarivanje polipropilenskih cijevi

Ako se ne pridržavate proizvođača, pitanje o tome kako odabrati stroj za zavarivanje polipropilenskih cijevi može se odgovoriti jednim riječima - profesionalno, to je takvo lemljenje, pri čemu je prisutna termostat i kit sadrži teflon premazane savjete.

No, opet, takav je alat prilično skup (mnogo ovisi o robnoj marki), pa čak i vrlo dobri majstori ponekad dođu do standardnih mlaznica, jer to ni na koji način ne utječe na konačni rezultat. Ali o tome ćemo detaljnije razgovarati, tako da sami možete napraviti izbor i ponuditi vam i tematsku demonstraciju videozapisa u ovom članku.

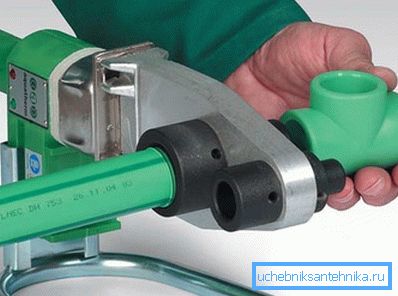

Radite s lemljenjem

Zavarivanje polipropilenskih cijevi

Pregled lemljenja i mlaznica

Napomena. Kompletan s lemljenjem obično se isporučuje s 3 ili više mlaznica dizajniranih za različite veličine cijevi. Minimalni set sastoji se od dva ili tri savjeta za polipropilen 20 mm, 25 mm i 32 mm, ali često su više. Također postoje mlaznice za cijevi s vanjskim dijelom od 16 mm.

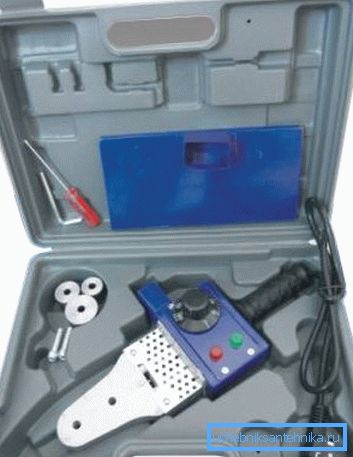

TEMP PPT-1200
  • Električni aparati za lemljenje polipropilenskih cijevi TEMP PPT-1200 imaju periodički tip grijanja, to jest temperaturu grijanja, prednji dio jedinice kontrolira termostat, gdje je maksimalno zagrijavanje 300 ° C. Snaga za lemljenje 1200 W, što je pogodno za kućno ožičenje s automatskim osiguračem 16A. Mlaznice koje se isporučuju kompletne, obične, bez premaza od teflona.
  • Oprema radi na 220V i zagrijava do željenog ograničenja za oko 10 minuta ako je temperatura okoline najmanje 18-22 ° C. Komplet također uključuje šesterokutni ključ (za pričvršćivanje mlaznica), odvijač i 3 mlaznice koje se nalaze u metalnom kućištu.

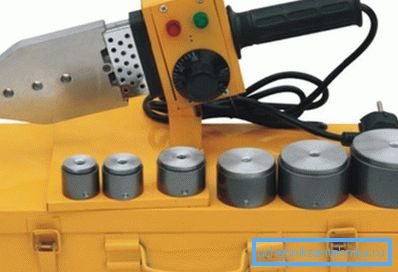

PROTON PPT-1200
  • Električna jedinica za zavarivanje polipropilena PROTON PPT-1200 ima periodični tip grijanja, tj. Temperaturu grijanja, luk jedinice se kontrolira termostatom, gdje je maksimalno zagrijavanje 300 ° C. Snaga za lemljenje 1200 W, što je pogodno za kućno ožičenje s automatskim osiguračem 16A. Mlaznice koje se isporučuju u kompletu su redovne, bez teflonskog premaza, ali njihov se broj ovdje povećava na 6 komada.
  • Oprema radi na 220V i zagrijava do željenog ograničenja za oko 10 minuta ako je temperatura okoline najmanje 18-22 ° C. Kit također uključuje šesterokutni ključ (za pričvršćivanje mlaznica), odvijač i 6 mlaznica (20, 25, 32, 40, 63 mm), koja se isporučuje u metalnom kućištu.
  • Električni aparati za lemljenje za polipropilenske cijevi FORTE WP-6318 ima periodični tip grijanja, to jest temperaturu grijanja, prednji dio jedinice kontrolira termostat, gdje je maksimalno zagrijavanje 300 ° C. Moć lemljenja je 1800 W, što je vrlo pogodno za kućno ožičenje s automatskim osiguračem od 16A. Mlaznice koje se isporučuju kompletne, obične, bez teflonskog premaza, broj - 3 kom.
  • Oprema radi na 220V i zagrijava do željenog ograničenja za oko 15 minuta ako je temperatura okoline najmanje 18-22 ° C. Komplet također uključuje šesterokutni ključ (za pričvršćivanje mlaznica), odvijač i 3 mlaznice koje se nalaze u metalnom kućištu. Masa svu opremu 4000g.

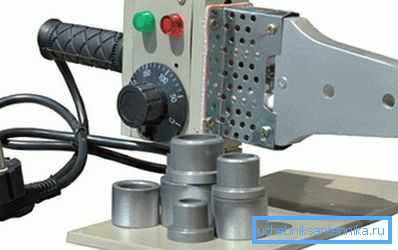

BRIGADIER 86-001
  • Proračunska verzija stroja za zavarivanje, to je BRIGADIER 86-001, koji ima periodički toplinski tip, to jest temperaturu grijanja, prednji dio jedinice kontrolira termostat, gdje maksimalno zagrijavanje iznosi 300 ° C. Moć lemljenja je samo 800 W, što je vrlo pogodno za kućno ožičenje s automatskim osiguračem od 16A. Mlaznice koje se isporučuju kompletne, obične, bez teflonskog premaza, broj - 3 kom.
  • Oprema radi na 220V i zagrijava do željenog ograničenja za oko 15 minuta ako je temperatura okoline najmanje 18-22 ° C. Kit također uključuje šesterokutni ključ (za pričvršćivanje mlaznica), odvijač i 3 mlaznice (20, 25, 32 mm), koje se isporučuju u metalnom kućištu.
STURM TW-7218
  • Električni uređaji za zavarivanje cijevi od polipropilena STURM TW-7218 ima periodični tip grijanja, tj. Temperaturu grijanja, prednji dio jedinice kontrolira termostat, gdje je maksimalno zagrijavanje 300 ° C. Moć lemljenja je 1800 W, što je vrlo pogodno za kućno ožičenje s automatskim osiguračem od 16A. Mlaznice koje dolaze s kitom imaju teflon premaz.
  • Oprema radi na 220V i zagrijava do željenog ograničenja za oko 10 minuta ako je temperatura okoline najmanje 18-22 ° C. Komplet uključuje i odvijač s heksadecimalnim ključem i 3 mlaznice (20, 25, 32 mm), koje se isporučuju u metalnom kućištu. Masa kompleta je samo 1100 g.

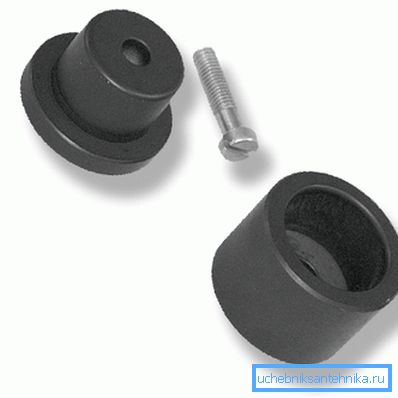

Ekoplastik - parna teklonska mlaznica za PPR
  • Mlaznica ovog tipa, ono što vidite na vrhu fotografije, izrađena je od aluminijske legure i ima visokokvalitetni teflonski premaz za radnu površinu, što vam omogućuje da ne stavljate polipropilen (PPR) na površinu, a ne spaljivanje, što je popraćeno mirisom. Savjeti za paru koriste se za polaganje lemljenja i koriste se zajedno s ravnim vrstama lemljenja.

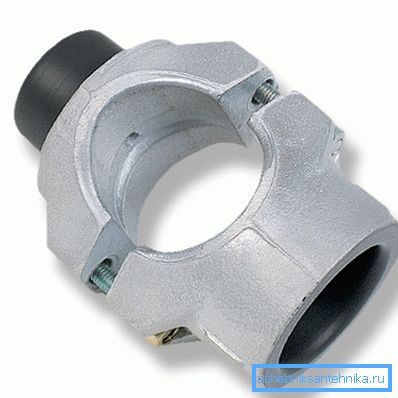

Ekoplastik - nepovezana teflonska mlaznica za PPR
  • Mlaznica ove vrste koju vidite na vrhu fotografije izrađena je od aluminijske legure i ima visokokvalitetni teflonski premaz za radnu površinu, što vam omogućuje da ne stavljate polipropilen (PPR) na površinu, a ne da ga spalite, što je popraćeno mirisom. Neparni su savjeti korišteni za polifuzijsko lemljenje i upotrebljavaju se zajedno s lemljenjem, pri čemu štap ima oblik cilindra.

Rad s lemljenjem

Priprema za rad peta

Bez obzira na to kako koristite lemljenje, prije svega trebate pripremiti cijevi i spojnice za rad, čišćenje od prašine, prljavštine i masti, a ako dobiju vodu, trebaju ih se obrisati ili osušiti. Osim toga, trebate odlučiti o vrsti polipropilenske cijevi, koja može biti pojačana (vruća) ili čvrsto zidana (hladno).

Izgleda

Napomena. Kao sloj za ojačanje može se koristiti aluminijska folija ili stakloplastike i, iako je cijena druge opcije veća, a prema uputama takav PPR bi trebao izdržati do 150? C (s folijom do 90 ° C), nema tehnološke točke gledišta.

Stvar je, grijanje ili sustav tople vode rijetko ima nosač s temperaturom iznad 80 °, a ako se to dogodi, kratko vrijeme cijevi nemaju vremena za deformiranje, a glavna svrha pojačanja je upravo ta zaštita.

Uklanjanje folije s uštedama

Glavna razlika između vrućih cijevi je koliko blizu sloja za ojačanje na površinu - ako je blizu, a zatim će polipropilen biti uklonjen tijekom zavarivanja, izlažući foliju, zbog toga će kvaliteta veze pogoršati.

Stoga upute za lemljenje preporučuju uklanjanje ovog sloja, ali to je krajnje neugodno to učiniti nožem i za tu svrhu koriste posebnu napravu za podrezivanje za stripping, što se naziva i drhtavica. Jednostavno zakrenite drhtavicu do kraja cijevi, smanjujući njegov vanjski promjer istodobno uklanjanjem folije i izlaganjem donjeg sloja polipropilena.

Napomena. Praktično svi majstori uključeni u instalaciju vodovoda i grijanja pokušavaju izbjeći PPR s bliskom razmaknutim folijama. Obrada kraja s drhtavom traje određeno vrijeme u svakom zglobu, osobito zato što je vrlo neugodno izvesti skidanje na kratke komade, a ponekad je jednostavno nemoguće.

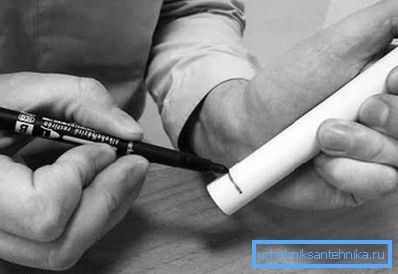

obilježavanje

Tako da prilikom slaganja usadnih lemnica glatko, pod kutom od 45? i njegova rotacija točno odgovara svrsi, potrebno je napraviti oznaku i za tu svrhu dovoljno je staviti oznake na cijev i pričvrstiti markerom ili olovkom koja se treba podudarati pri povezivanju. Dodatno, oznaka je potrebna pri rezanju PPR dužine, kao i za označavanje dubine na kojoj će cijev umočiti u vruću mlaznicu.

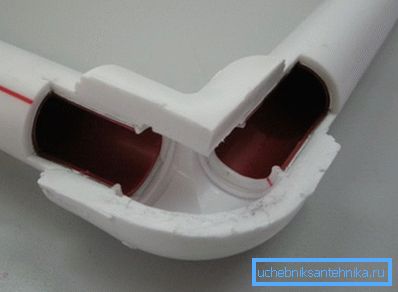

Pravilno lemljenje u rezu

Postoji prava opasnost da će se kod lemljenja smanjiti unutarnji promjer zgloba, što će dovesti do smanjenja propusnosti vodoopskrbnog sustava ili čak gubitka. I to se događa jer kraj ide previše duboko u vruću mlaznicu, a zatim, kada je pogonjen u prikladnu utičnicu, također ide dalje nego što je potrebno, ali budući da je vruće, počinje se izravnati, stvarajući zagušenja.

Stoga, kod zagrijavanja ruba cijevi, budite vrlo oprezni - kraj bi trebao ići u vruću mlaznicu za najviše 10-15 mm - tako da će kontinuitet cjevovoda biti u potpunosti sačuvan.

Na termostatu žbuke za lemljenje, u pravilu, najveća vrijednost prekidača je 300 ° C, a ova temperatura dovoljna je za rad čak i uz blagi mraz, ali to ne znači da bi taj parametar trebao biti konstantni način rada.

Treba voditi sobnoj temperaturi prostorije - 19-22 ° C i u takvim slučajevima, prekidač za podešavanje prekidača trebao bi biti oko 280 ° C, dobro, ako radite ljeti i u sobi za grijanje, a zatim pomaknite ručku na 270 ° C.

Takvi su načini optimalni za zavarivanje tijekom PPR i položaj od 300 ° C treba koristiti samo u hladnoj prostoriji ili na otvorenom, u hladnoj sezoni, kao iu vjetrovitom vremenu.

Naprava za lemljenje

Sada nastavljamo zavarivati ​​cijev s priključkom (oni se moraju podudarati s promjerom), a nakon pripreme i označavanja materijala zagrijavamo aparat koji, ovisno o modelu, birati željeni temperaturni režim od 10 do 15 minuta.

Mlaznica bi trebala biti fiksirana čak i prije nego što uključite lemljenje u mreži - to je mnogo praktičnije za hladnu obradu, a ako morate raditi s različitim promjerima cijevi (preko reduktora), istodobno morate postaviti obje mlaznice - sve marke i vrste zavarivačkih jedinica izračunato na njemu.

Ako je moguće, najprikladnije je raditi, sjediti na maloj stolici, s nogama krenuti na podnožje za lemljenje, tako da se sam uređaj ne pomiče, ali to je moguće samo prilikom sastavljanja pojedinačnih blokova - u budućnosti će takav rad morati biti učinjen s težinom.

Na taj način stavite cijev na jednu stranu mlaznice, a na drugu, pričvrstite i pritiskajte ih na željenu dubinu, a zatim stojite na ovom mjestu 5-6 sekundi tako da se polipropilen dobro zagrijava. Zatim pucajte obje strane istodobno i bez odgađanja, pričvrstite ih u željeni položaj, vodite ih unaprijed postavljenim naljepnicama i ponovno održavajte 5-6 sekundi u fiksnom položaju.

Povoljno je načiniti lemljenje u blokovima

Instalacija opskrbe vodom mnogo je prikladnija za proizvodnju pojedinačnih blokova koji se zavaruju zasebno, kao što se vidi na vrhu fotografije, nakon čega su lemljeni u jedan sustav.

S obzirom na činjenicu da je sam lem za lemljenje prilično lagan, prosječno 1,5-2 kg, jedna osoba može podnijeti takav rad držeći stroj u jednoj ruci i zavarenom jedinicom u drugoj. No, za povezivanje glomaznih blokova potrebno je malo iskustva, stoga bi njihova veličina u početku trebala biti ograničena, barem.

zaključak

Da bi se polipropilenske cijevi odvojile vlastitim rukama, koristite posebne škare (to se također može obaviti s piljevitom pilom, ali nakon njega ostaju bure). Kvaliteta škare također nema posljednju vrijednost - dobra giljotina čini ujednačeni rez ali ako se pomiče ili je savijen, to se neće dogoditi (vidi i članak Polipropilenske cijevi za vodovod u kući).
