Pribor za metalne cijevi - sve što je potrebno za

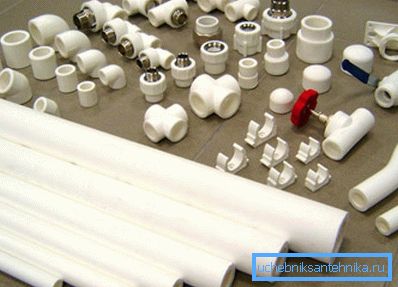

Otpornost na koroziju, otpornost na mehanički stres, malu težinu i jednostavnost montaže dopuštaju korištenje metalnih cijevi za ugradnju sustava grijanja i vodovoda. Prije nego što nastavite izravno na instalaciju nije suvišno će biti upoznat s minimalnim skupom komponenti, bez kojih to ne može učiniti.

Malo o tehnologiji montaže

Bez obzira na to jesu li instalacije sustava za opskrbu vodom ili grijanja, montaža metalnih cijevi izvedena u sljedećem redoslijedu:

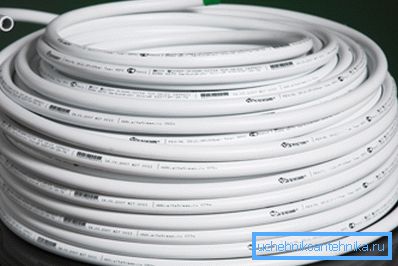

• presjek cjevovoda. Cjevovod se isporučuje u zavojima, tako da ne možete bez njega. U ovoj fazi morate posebno pažljivo kontrolirati kvalitetu rezanja, na kraju ne smije biti brazda;

• kalibracija - nakon rada s škarama, potrebno je vratiti geometriju sekcije, koja se može kombinirati s uklanjanjem;
• u stvari, veza će odgovarati bilo kojem od najčešćih pribor, na primjer, američki.

Bolje je izrezati metalnu cijev

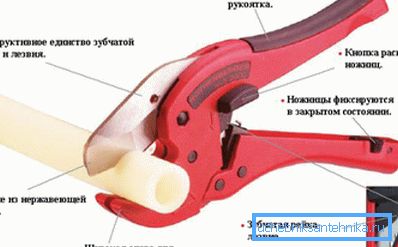

Kada se postavlja pitanje, kako izrezati plastične cijevi, posebna škare mogu se smatrati najboljom opcijom. Njihove lopatice omogućuju vam savršenu kvalitetu rezanja, bez prhki i džemova.

Obratite pažnju! Ako jednostavno pritisnete na ručke škare, materijal se može malo poravnati. Kako biste to izbjegli, cijev se mora zakrenuti tijekom rezanja.

Ako nema škare, to možete učiniti s redovitom šipkom. Međutim, u ovom će slučaju kvaliteta rezova biti nešto gore.

Nakon što će piljevina morati obraditi rubove datotekom. Uobičajeni uvjet za obje opcije je okomitost rezne ravnine uzdužne osi cjevovoda. Čak i mala pristranost može uzrokovati zajednički neuspjeh u budućnosti.

Kalibracija cijevi

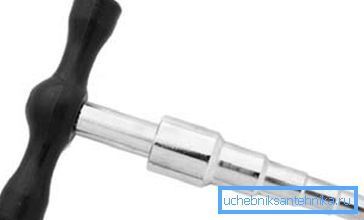

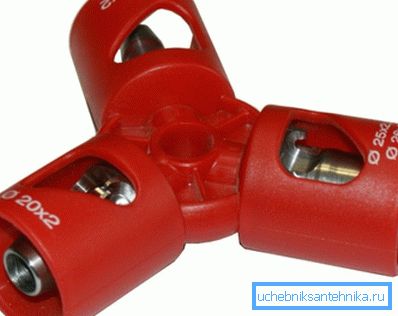

Kalibrator - najvažniji alat za metalne cijevi, koji vam omogućuje da vratite oblik sekcije. Često kada je cjevovod odrezan, kraj je lagano deformiran, a rad kalibracije omogućit će da postane okrugla.

Možete odabrati dvije vrste kalibra:

• alat koji je namijenjen samo za vraćanje geometrije i flaringa;

• kalibrator za metalne cijevi, koji osim ovih operacija omogućuje vam da odmah uklonite širinu.

Što se tiče tehnologije kalibracije, provodi se u sljedećem redoslijedu:

• Odabran je odgovarajući promjer mlaznice i umetnut u cjevovod. Ako je stražnjica deformirana, tada bi bilo potrebno napor;

• nakon toga samo trebate okretati kalibrator, bez uklanjanja kraja cjevovoda od njega, oštrice noževa uklonit će kosu pod pravim kutom.

Instalacija cjevovoda

Kada osoba razmišlja o tome kako raditi s plastičnim cijevima, pojavljuju se najviše pitanja vezana uz izbor veze.

Postoji mnogo načina, svaki od njih ima svoje prednosti:

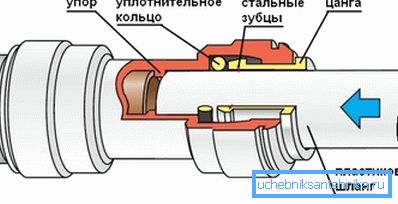

• gurati spojnice. Istodobno, kraj cjevovoda jednostavno se umetne koliko god je to moguće, zbog praktičnosti čak i pružaju prozor za gledanje. Nedostatak ove vrste veze je prilično visoka cijena, a sam spoj je dobiven jednim komadom;

• preše. Ova metoda spajanja se koristi ako je potrebno spojiti metalnu plastiku s metalom. Uz samu montažu, također će biti potrebne i press kliještima. Zatezanje zgloba postiže se deformiranjem metala. Ova vrsta zgloba također se smatra jednim dijelom;

• crimp armature - najčešća varijanta veze cjevovoda.

Spojnica je jedna od najpopularnijih tipova pričvrsnih spojeva, pruža visoku čvrstoću i dovoljnu čvrstoću veze, a po potrebi se spoj može lako rastaviti. Osim toga, ovaj spoj može se ponovno upotrijebiti.

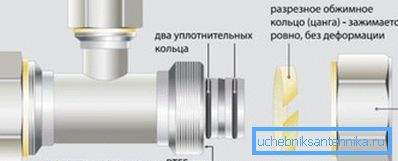

Uređaj takve veze je sljedeći:

• na cijev se stavlja matica matice i komprimirani prsten (kompresijski prstenovi su također poznati kao spojnice za metalne plastične cijevi);
• zatim je umetnuta u spojnicu;
• matica je čvrsto stegnuta, čahura je malo deformirana i čvrsto popravlja kraj cjevovoda.

U usporedbi s drugim metodama, to su odvojive veze koje su više popularne. Kada ih koristite, pitanje kako rastaviti plastične cijevi lako se riješi.

Obratite pažnju! Prilikom umetanja cijevi u spojnicu, nije moguće staviti previše sile na nju, jer to može oštetiti gumene brtve. Kako bi se olakšao proces završetka cjevovoda može se podmazivati.

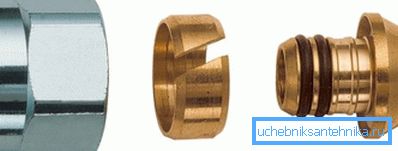

U međuvremenu, vrijedi spominjati vezu pomoću eurokona. Dizajn omogućuje da se kategoriziraju kao odvojive, male razlike leže samo u uređaju za dolikuje. U cjevovod se stavlja matica i čahura, a u njega se umetne eurokonom za metalne plastične cijevi, a matica je zategnuta.

Osim toga, instalacija će zahtijevati dodatke kao što su cijevi, križevi, adapteri, omogućujući spajanje različitih promjera, razvodnika (za sustave grijanja), kutne armature.

Kako savijati plastičnu cijev

Jedna od prednosti metalne plastike je njegova fleksibilnost, tako da možete raditi s minimalnim brojem elemenata. Na primjer, umjesto da instalirate ugradnju kuta, možete samo lagano saviti cjevovod. U proizvodnji takvog elementa kao zavoj od metal-plastičnih cijevi također ne može učiniti bez savijanja.

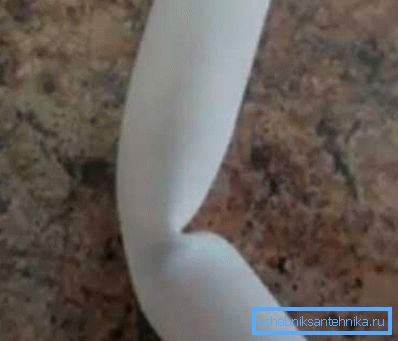

Glavni problem s deformacijom cjevovoda je da se jednostavno može slomiti. To jest, njegove zidove će se približiti zavoju, što će onemogućiti normalnu cirkulaciju rashladne tekućine.

Taj se problem može riješiti na dva načina:

• pomoću cijevi savijač;

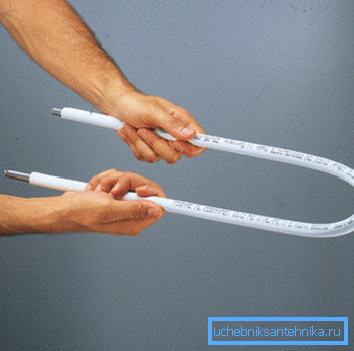

• savijati cjevovod vlastitim rukama. U tom slučaju morate ispuniti unutarnji prostor cijevi, kako biste spriječili lom.

S ručnim savijanjem, cijev se može puniti pijeskom ili soli. Može zamijeniti svornjak. Nakon punjenja i brtvljenja rupe na krajevima, možete savijati cjevovod.

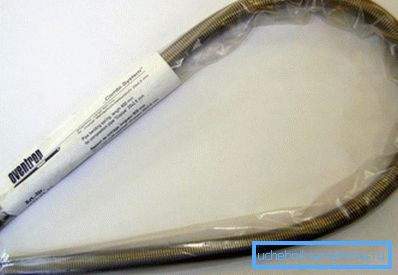

Umjesto rasutih materijala, prikladna je opruga za metalne cijevi. Njegov promjer treba biti samo malo manji od unutarnjeg promjera same cijevi.

Što se tiče benders, oni mogu biti klasificirani po načinu savijanja:

• vreteno - čvrsti element se kreće unutar cjevovoda;

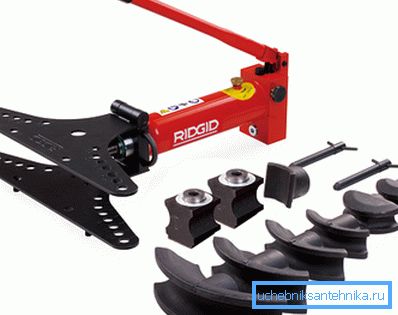

• segment - dok se savijanje izvodi pomoću seta cipela za različite promjere i radijus savijanja.

U tom slučaju, uputa za savijanje cijevi je jednostavna - dovoljno je jednostavno podnijeti napor na polugu za savijanje cijevi. Cijev se čvrsto pritisne na cipelu i deformira.

Obratite pažnju! Za bilo koju veličinu postoji minimalni polumjer savijanja. Može se odrediti formulom 5 • D, gdje D je promjer cjevovoda.

Priključci za metalnu cijev

Kolektor je potreban ako se grijanje u stanu organizira radijalnim uzorkom. U tom slučaju, vruća i ohlađena rashladna tekućina se isporučuje kolektoru, a već od njega ide i ožičenje do radijatora sustava grijanja (odvojeno dovodno i ispusno crijevo za svaki radijator).

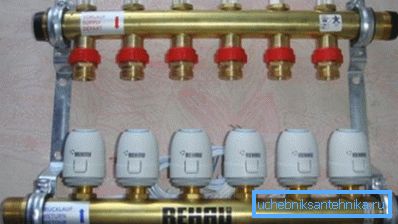

Šuplja čađa (ili razdjelnik za metalne cijevi) u cjelini je cijev s izlazima zavarenim na njega. Ako proračun dopušta, kolektori mogu biti opremljeni takvim elementima kao što su toplinske glave i mjerači protoka.

U slučaju maksimalne opreme potrebna vam je:

• Postavite mjerače protoka na češalj za punjenje. Zahvaljujući tome, moguće je u svakom trenutku promijeniti volumen rashladne tekućine koja se isporučuje na svaki radijator zasebno;
• Termičke glave postavljene su na kolektor pomoću "povratka". Senzori stalno prate temperaturu ohlađene rashladne tekućine i mogu povećati ili smanjiti veličinu prolaza. Zbog toga, na primjer, tijekom hladnog zatvaranja, veličina prolaza se povećava, a protok rashladnog sredstva kroz radijator povećava se sukladno tome.

Cijena takvog sustava može uvelike premašiti 10.000 rubalja, tako da možete dobiti s skromnijom opcijom. U tom se slučaju čepovi ostavljaju na češku kako bi naknadno ugradili kolektora s regulatorima temperature ili mjeračima protoka u budućnosti.

sažimanje

Ugradnja metalnog plastičnog cjevovoda - jednostavan zadatak. Ali za to će vam trebati niz dodatnih alata i pribora kako bi se osigurala čvrsta i trajna veza cijevi. Informacije iz ovog članka pružit će opći dojam o onome što je potrebno za polaganje cjevovoda.

Video u ovom članku pokazuje primjer povezivanja plastičnih cijevi.
