Rubovi za ventilaciju: glavne sorte i njihove osobitosti

Prilikom ugradnje poklopca za kuhinju s odzračnikom na ventilaciju, osim samog uređaja, koristi se zračni kanal, koji zauzvrat povezuje poklopac sa ventilacijskim vratilom. Kanal se sastoji od pravokutnih ili okruglih cijevi i spojnica koji vam omogućuju promjenu smjera rute.

Slično načelo se koristi za industrijske ventilacijske sustave, gdje, u skladu s konstrukcijskim i specifičnim značajkama građevinskog objekta, ravne cijevi se izmjenjuju s oblikovanim elementima koji vam omogućuju promjenu smjera rute u traženom kutu.

U ovom ćemo članku govoriti o glavnim tipovima oblikovanih elemenata koji se koriste za promjenu smjera kanala.

Značajke dizajna

Krug (koljeno) je spojni element u kanalu koji vam omogućuje da s rukama mijenjate tijek ventilacijskog sustava. Moderna zavoja na prodaju su proizvodi proizvedeni različitim materijalima, uključujući crni čelik, nehrđajući ili pocinčani čelik, plastika (za ugradnju ekstrakata kućanstva), itd.

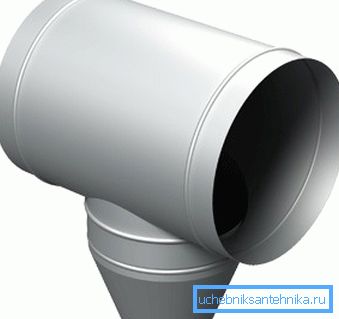

Zasebna vrsta koljena zbog karakteristika dizajna, ne koristi se kao spojni elementi pri izgradnji zračnih kanala, nego kao industrijske vanjske lateralne emisije. U takvim se elementima ugrađuju posebni zidovi prepreka ili perka, koji sprečavaju prodiranje otpadaka i stranih tvari u cijevi.

Važno: područje ventila važan je parametar koji valja uzeti u obzir prilikom odabira proizvoda.

Područje u ovom slučaju određeno je formulom Sc = L x 2,778 / V.

• Sc je izračunato područje
• L je brzina protoka zraka koji prolazi kroz cijev.
• V je brzina kojom se zrak prolazi kroz ventilaciju,
• 2,778 je koeficijent prema kojem su dimenzije konzistentne (na primjer, metri i centimetri).

Klasifikacija prema vrsti proizvodnog materijala

Na temelju vrste upotrijebljenog proizvodnog materijala, savijanja koja se koriste u izgradnji ventilacijskih sustava podijeljena su na sljedeće izmjene:

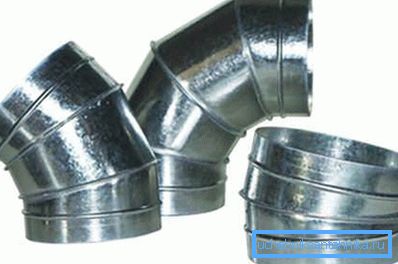

• Pocinčane odzračne linije - izrađene od crnog čelika, obložene tankim slojem cinka. Područje proizvoda predstavljaju modifikacije koje se koriste u izgradnji industrijskih i domaćih sustava.

Glavna prednost ovih proizvoda je pristupačna cijena u kombinaciji s otpornom na koroziju.

• Modifikacije od nehrđajućeg čelika se rijetko koriste, jer je njihova cijena visoka, a težina ima značajno opterećenje na površini zidova ili podova. U pravilu, proizvodi od nehrđajućeg čelika izrađeni su malim promjerom i koriste se isključivo u formiranju domaćih ventilacijskih sustava.
• Crni čelični kolčići su popularni u izgradnji industrijskih kanala. Važnost ovih proizvoda je zbog niskih troškova. Korištenje takvih modifikacija nije preporučljivo pri izgradnji sustava za ispuštanje zraka s prekomjernom vlagom.
• Plastične modifikacije su izrađene od polimernih materijala otpornih na mehanička opterećenja i deformacije. Proizvodi se koriste samo u proizvodnji ventilacije u kućanstvu.

Ostali kriteriji odabira

Nakon što odlučimo o tome koji su proizvodni materijali izrađeni od ventilacijskih zavoja, uzmite u obzir preostale kriterije, prema kojima se određuje uputa za odabir odgovarajuće izmjene.

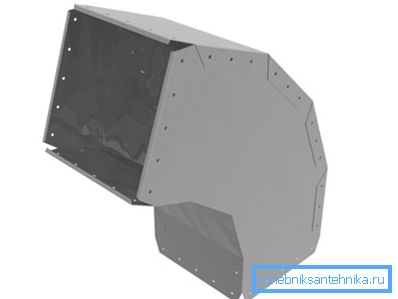

• U skladu s konfiguracijom poprečnog presjeka razlikuju se okrugle i pravokutne proizvode.. Izravno na izvedbu sustava, oblik presjeka ne utječe ni na koji način. Izbor konfiguracije poprečnog presjeka, najčešće, potiče oblik otvora za ispuštanje na korištenoj ventilacijskoj opremi.

Važno: Razlika u konfiguraciji sekcija može se nadoknaditi pomoću posebnih adaptera. No, moramo se sjetiti da upotreba adaptera smanjuje aerodinamički kanal i nepovoljno utječe na performanse sustava kao cjeline.

• Metalni proizvodi mogu biti izrađeni od čelika s debljinom lima od 0,55 do 8 mm.

Prilikom montaže sustava kućanstva koriste se koljena najtanja čeličnog lima, čija težina neće imati mehanički učinak na zid ili pokrov na kojem je ventilacijski kanal nepomičan. Prilikom montaže industrijskih sustava koriste se proizvodi od debelog čeličnog lima.

To je zato što s velikim promjerom kanala samo zbog povećane debljine stijenke, možete spremiti konfiguraciju presjeka.

• U skladu s vrstom spoja, upotrebljavaju se prirubnice s prirubnicama (koristi se za sastavljanje industrijskih sustava) ili modifikacije tipa bradavica, pri čemu se koristi brtvena guma za postizanje potrebne nepropusnosti.

Izmjene s povezivanjem bradavica karakteriziraju jednostavnost i nepropusni rokovi za ugradnju. No, takvi koljenovi se koriste samo u kućanskim sustavima, gdje je kapacitet dovoda zraka nizak.

• U skladu s kutem rotacije, izmjene izračunate na 45 i 90 stupnjeva su različite.. Međutim, na zahtjev kupca može se izvršiti savijanje, kut koji je odabran u skladu s određenim značajkama gradilišta gdje se instalacija provodi.

Važno: Radijus okretanja je karakteristična karakteristika koljena s kružnim presjekom. U standardnim proizvodima radijus okretanja je jednak promjeru sekcije. Ako je potrebno, ovaj parametar može se mijenjati u skladu s potrebama kupca.

Je li moguće napraviti bez montaže kanala

Ako konfiguracija prostorije ne podrazumijeva mogućnost izvedbe kanala izvana ili u ventilacijsku osovinu, mogu se nanositi ventile za ispuštanje bez ventilacije.

U srcu takvih uređaja primjenjuju se filteri za apsorpciju koji apsorbiraju i akumuliraju neugodne mirise. Kućišta za kuhinju bez ispušnih plinova u ventilaciji, odbiti će instalirati kanal. Ali filteri, kao punjenje, potrebno je promijeniti, inače se njihova učinkovitost smanjuje.

zaključak

Sada znamo što je uputa za odabir kanala za montažu zračnog kanala i možemo odabrati one komponente kojima će ventilacija imati zavidnu izvedbu (vidi također članak Grijači za ventilaciju: vrste, instalacija, proračun).

Više korisnih informacija možete pronaći gledanjem videozapisa u ovom članku.
