Savijač cijevi ili stroj za valjanje profilne cijevi s
Nabavka privatne kuće ili zemljišne parcele rijetko je povezana sa željom da pasivno provede vikend. Trebat će malo vremena, a na terenu će se pojaviti staklenik pokriven polikarbonatom, a iznad verande kuće će se postaviti fancy visić koji može zaštititi od kapi kiše i užarenog sunca.
Okvir za takve važne i neophodne strukture postaje okvir stvoren od savijenih cijevi. Pa, kako bi se dobio zavoj od određenog polumjera i oblika, potrebno je savijač cijevi. U ovom članku ćemo govoriti o tome kako napraviti sličan stroj za kotrljanje cijevi, bez koje domaći gospodar ne može učiniti.
Što je cijevi i zašto je to potrebno?
Stroj za valjanje profilne cijevi ili cijevi je tehnički uređaj koji pripada alatima i mehanizmima koji se koriste za rad s valjanim metalnim proizvodima. Uz to, lako možete savijati profil uobičajenih cijevnih materijala prema određenom radijusu. Njegova glavna prednost je sposobnost savijanja bilo kojeg broja proizvoda s istim radijusom.
Obratite pažnju! Bentne cijevi se mogu koristiti za ugradnju cjevovoda koji prevoze vruću ili hladnu vodu, kao i za stvaranje okvira različitih tipova i oblika, koji se često koriste u gradnji.
Mnogi se pitaju zašto je potreban trugobib. Čini se da ojačava jedan kraj cijevi i povlači za drugom. No, u stvari, nije sve tako jednostavno.
Ova metoda će dovesti do sljedećih posljedica:
- Nemogućnost kontrole radijusa;
- Savijanjem proizvoda na taj način, stvorit ćete zonu koncentracije stresa, čime se smanjuje snaga strukture;
- Smanjeni dizajn život.
Savijač cijevi je jednostavno potreban kod domaćeg obrtnika, tako da za mnoge postoji akutno pitanje o tome kakva je cijena takvog stroja ili je mudrije to učiniti vlastitim rukama.
Kako odabrati?
Prilikom pribavljanja bilo kojeg instrumenta za vlastitu upotrebu, svaki gospodar treba voditi principom svoje razumne potrebe.
Vijeće. Alat kojim se valjane cijevi mora ispravno obavljati svoje funkcije, bez potrebe za dodatnim troškovima od vlasnika.
Kriteriji za odabir mehanizma ove vrste:
- Vrsta pogona Izbor se vrši ovisno o dimenzijama cijevi, očekivanoj količini rada i intenzitetu korištenja alata;
- Maksimalni geometrijski parametri proizvoda obrađenih profila;
- Načelo rada stroja, ovisno o specifičnostima izvršenih radova.
Drugi važan čimbenik je veličina samog stroja. Na temelju lokacije na radnoj površini ili u zasebnom kutu možete odabrati stacionarni višesmjerni alat.
Uređaj za savijanje cijevi
Glavna svrha ove vrste alata je valjanje oblikovane cijevi, tj. Davanje željenog oblika praznom.

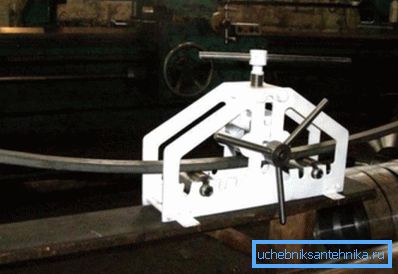

Najčešće kod domaćih obrtnika upravo je trodjelna verzija stroja s ručnim pogonom. Takva jedinica je trokutastog konstrukta tri valjka jednake širine prema poprečnom presjeku radnog dijela.

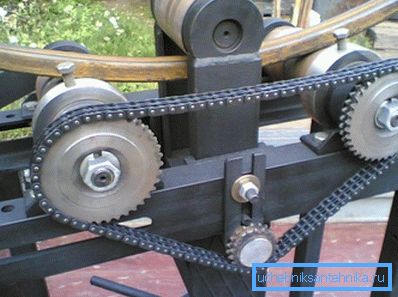

Valjci koji se nalaze na dnu strukture međusobno su povezani pomoću lančanog pogona. Gornji valjak je dio vijčanog mehanizma s navojem tipa ili pritisnite.
Ovaj gornji valjak može se pomicati u vertikalnom smjeru.
- Cijev je smještena na donjim valjcima i pritisnuta na gornji dio spojen na mehanizam vijka;
- Okretanjem ručke, majstor proizvodi luk;
- Nadalje, bez uklanjanja izratka iz mlina povećavamo tlak zatezanjem vijka za stezanje za nekoliko zavoja;
- Radni je dio ponovno iscrtkan.
Opisani ciklus trebao bi se ponoviti sve dok cijev nema željeni oblik.
Vrste bendova
Unatoč činjenici da uređaj izgleda prilično jednostavan, postoji ogroman broj takvih struktura. Prema nekim osnovnim značajkama, one su podijeljene u sljedeće kategorije.
Prema vrsti pogona, stroj za profilnu cijev može biti:

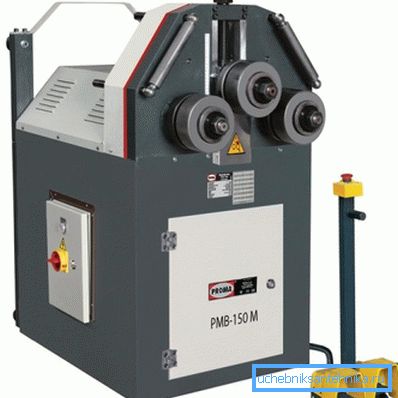

- elektromehanički. Pogon za takav uređaj je konvencionalni ili koračni motor. Štoviše, uobičajeno spajanje kroz donji prijenosnik, koji omogućuje ravnomjerno istezanje primijenjenih napora na vrijeme kako bi se postigla visoka kvaliteta savijanja;
Obratite pažnju! Električni motor može voziti valjni valjak za valenje ili sustav poluge strojnog stroja.
- hidraulički. Snažnije verzije dizajna s ručnim pogonom. Koristiti kao mehanizam stezanja hidrauličkog cilindra smanjuje napor potreban za savijanje;
- priručnik. Najčešći tip mehanizma, koji je obično prisutan u radionici svakog gospodara i dobrog vlasnika.
Obratite pažnju! Iznajmljivanje radnog dijela i stvaranje silazne snage proizvodi samo silu koju primjenjuje operater.
Prema načinu savijanja, valjaonice se mogu klasificirati na sljedeći način:

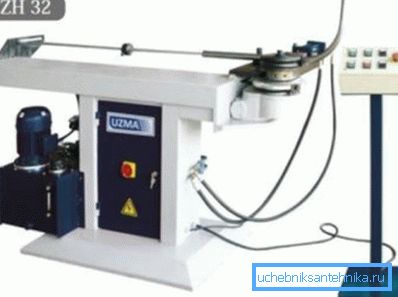

- sjenica - U pravilu, industrijska proizvodnja. Najčešće se mogu susresti elektromehanički ili hidraulični. Prednosti ovog dizajna uključuju kvalitativnu deformaciju s malim danim radijem savijanja;
- segment - za rad s tankim cijevima mekih metala. Obično koriste vodoinstalateri i proizvođači sustava grijanja. Sastoji se od dvije poluge s držačima za savijene proizvode. Umjesto zakretnih krakova namjestite trn u željenom polumjeru. Savijanje u ovom slučaju izrađeno je nakon instalacije cijevi metodom miješanja ručki;

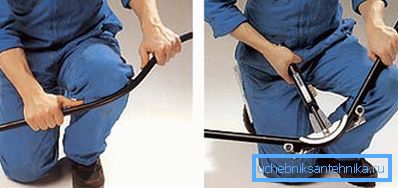

- proljeće - je gusta otopina određenog promjera, u koju prolazi cijev. Za visoku kvalitetu savijanja, morate imati znatno iskustvo. Obično koriste klima uređaji;
- samostrel - koristi se za deformiranje bakrenih, aluminijskih i čeličnih cijevi tankog zida. To je konstrukcija u obliku slova T, na kojoj su cijevni držači fiksni, au sredini je pokretna poluga s izmjenjivim mandrels. Kada pritisnete ručku, poluga se produžuje, a mehanizam brzine omogućuje vam postepeno povećavanje sile savijanja.
Učinite to sami
Na primjer, razmotrit ćemo upute za stvaranje trodjelne jedinice s ručnim načinom:
- U ulozi tijela možete koristiti čelične ploče od debljine 3 mm, označene jednostavnom olovkom;
- Valjci mogu biti izrađeni od kabelskih remenica s ležajevima;
- Sjedalo za valjak izbušeno je pomoću uobičajene električne bušilice;
- Nasuprot valjku, dovoljno visoka matica zavarena je na samom vrhu, koja će biti dio mehanizma stezanja;
- U-oblikovani dio je zavaren, opremljen je montažnim rupama za vijčani vijak. Za podizanje tlačnog valjka odgovorna je zavarena perača.
U zaključku
Hladne cijevi za valjaonice omogućit će vam učinkovito savijanje proizvoda različitih tipova i veličina. Izgradnjom ili kupnjom takve jedinice i postavljanjem u vlastitu radionicu, možete biti sigurni da izgradnja okvira čak i najbizarnijih oblika više neće biti problem za vas.
Pomoću takvog alata napravit ćete okvir staklenika, izvorni prolio i bilo koju drugu konstrukciju koja vam je potrebna.
I video u ovom članku će vam otkriti još nijanse izgradnje vlastitog alata.
