Savijač cijevi kod kuće

U procesu rada s cijevima često je potrebno položiti cjevovod na teško dostupna mjesta gdje izravni proizvodi sami nisu dovoljni. U takvim slučajevima postoji potreba za zakrivljenim i zakrivljenim elementima koji nisu dostupni u hardverskim trgovinama, a što, pitate?

Najjednostavniji i najpristupačniji način rješavanja problema je korištenje posebnog alata - cijevi, koje ćemo raspravljati u našem članku.

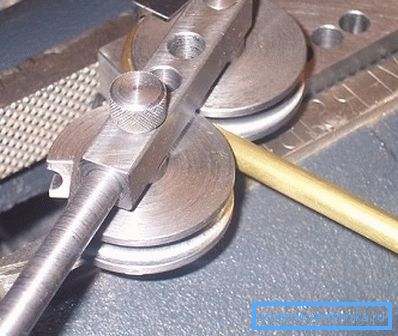

Ono što je zanimljivo - nema potrebe za posebnom snagom, proces se glatko nastavlja, bez iznenadnih pokreta.

Alat za savijanje cijevi

Uređaji za savijanje cijevi mogu biti:

  • hidraulički - Snažna cijevna sonda za čelične cijevi može se nositi s proizvodima velikog promjera, često korištenih u industrijskim postrojenjima.
  • mehaničar. Ovaj alat ima prosječnu snagu.
  • ruka. Koriste se za proizvode promjera do 50 mm i profilirane s poprečnim presjekom do 40 mm.

NAPOMENA! Korištenje ručnog cjevovoda za tanke cijevi ne pretjerujte, jer proizvodi nemaju visoku tlačnu čvrstoću i zakrivljenost. A svi znamo da je čak i mali pukotina zabrana korištenja.

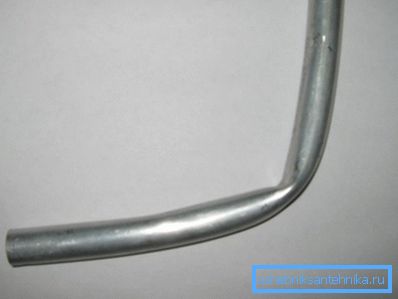

To se može dogoditi samo ako se koristi materijal ili promjer nije prikladan za alat.

Osim toga, ovi se alati također razlikuju u materijalu od kojeg se izrađuju proizvodi za savijanje:

  • Hidraulična ili mehanička cijevna sonda za cijevi od nehrđajućeg čelika
  • Ručna cijevna sonda za metalne cijevi.

Obratite pažnju! Uređaj za davanje različitih oblika elementima cjevovoda neće biti prikladan za proizvode koji se kotrljaju profilom.

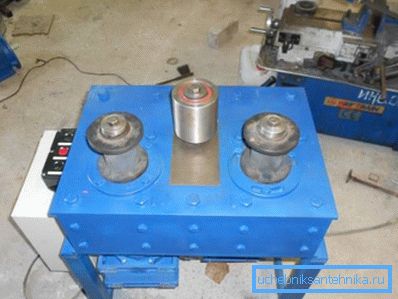

U foto - stroj za profilne cijevi

Na prvi pogled jednostavan je postupak savijanja proizvoda vrlo kompliciran, stoga ga morate izvesti s iznimnom skrbi kako biste spriječili sljedeće nedostatke:

  • Razbijanje materijala, što dovodi do suženja unutarnjeg promjera cijevi i, prema tome, smanjenoj propusnosti. A stvaranje blokada na takvim mjestima dovest će do popravaka i ulaganja radi vraćanja učinkovitosti kanalizacijskog sustava.
  • Istezanje i stanjivanje cijevnog zida, što utječe na njegovu čvrstoću, smanjuje maksimalni dopušteni tlak.

Obratite pažnju! Pravilno odabrani alati za svaki slučaj omogućuju kvalitativno obavljanje savijanja proizvoda prema navedenim parametrima. Pomoću takvog alata možete optimizirati polaganje komunikacija u zgradi, učinkovito iskoristiti prostor prostora i bez oštećenja izvedbe cjevovoda.

Bilo koja žica za cijevi može se kupiti u zgradama odjela supermarketa, nakon što je položio uredan iznos za to, ili možete to učiniti sami.

Alat za savijanje okruglih cijevi

Konstrukcija cijevi je jednostavno jednostavna - to su dva stroja:

  • Jedan od njih trajno je fiksiran.
  • Drugi rotira u orbiti oko prve na udaljenosti jednakom promjeru cijevi koja se savijena.

Načelo rada uređaja također ne uzrokuje poteškoće - proizvod je položen između remenica i, pomicanjem slobodno rotirajućeg remenica, savijanje uz određeni radijus.

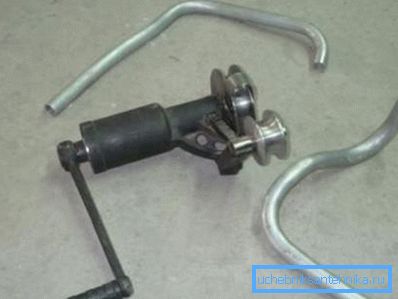

Rezultat je nekoliko minuta - proizvodi malog promjera vrlo brzo i općenito bez napora.

Domaći alat

Izrada domaće cijevi za cijevi za okruglu cijev, odmah se pobrinuti za njegovu svestranost, odnosno mogućnost savijanja proizvoda različitih promjera.

Dakle, bit će potrebno pripremiti ne par remenica, ali najmanje tri para (na samom putu cijevi koja se izvodi na farmi):

  • Jedan par za pola palac promjera.
  • Drugi - na 3/4 cijevi.
  • Trećina je izračunata na inčnom promjeru.

Ne možete kupiti potrebne remenice, pa ako niste profesionalni okretač, naručite ih na najbližoj radionici.

Nijanse glodanja glavnih dijelova cijevi su sljedeće:

  • Za izradu kolotura, glavna stvar je promatrati polumjer i dubinu utora.
  • Krajevi svakog para kotača bi trebali imati usjek sličan polovici cijevi.
  • Omjer promjera dijelova je također važan. Stacionarna remenica bi trebala biti manja, jer ovisi o minimalnom polumjeru mogućeg savijanja. Promjer drugog (valjanje) prelazi veličinu fiksiranu ne manje od dvaput.

Za svoje podatke! Cijena okretnih radova je niska, tako da neće znatno utjecati na konačni trošak alata.

Dalje, instrukcija neovisnih radnji na uređaju stroja za savijanje cijevi:

  • Temelj za postavljanje remenica može poslužiti kao kvadrat, izrezan od debelog (najmanje 10 mm) lima. Treba odmah izbušiti četiri rupe za pričvršćivanje na radnoj plohi u radionici. Ili, zavarite kvadrat na ukopani i betonirani stup od cijevi promjera 100-150 mm.
  • U sredini ploče zavarimo klin s promjerom jednakim unutarnjem promjeru manje remenice. Druga vertikala poslužit će kao čep za savijeni proizvod.
  • Sljedeća faza je stvaranje okretnog mehanizma. Iz debele čelične trake širine 50 mm potrebno je zavariti slovo P. Visina našeg P-ki treba biti jednaka zbroju promjera velikog pokretnog kruga i polovici stacionarnog promjera. Za svoje pričvršćivače u P-ke bušimo rupice, udaljenost između P-ki noge treba nešto premašiti debljinu remenice.
  • Zavarimo ručku oko 250 mm na vrh ovog dijela. Cijev koja je umetnuta u njega poslužit će kao poluga u procesu savijanja.

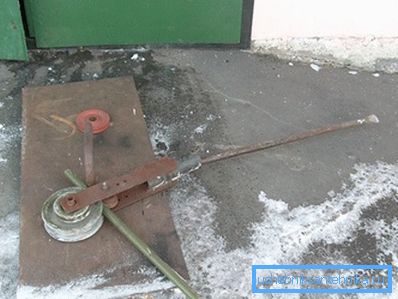

Upotreba bilo kakvog metalnog obloga prikladna je kao
  • Prikupljamo sve detalje. Mali remenica je umetnuta u P-ki i montirana na okvir zajedno s njim, pričvrstimo veliku s iglama i naš spremište cijevi je spreman.

Savjet! Da biste izbjegli oštećenja na mjestu savijanja, pričvrstite se i ispunite cijev s pijeskom i olakšajte savijanje proizvoda debelih zidova s ​​velikim promjerom - zagrijte ih.

Različiti načini savijanja cijevi

  1. Savijač cijevi za aluminijske cijevi, kao što je zapravo i ručno cjevovod za bakrene cijevi, može biti nekoliko tipova:
    • Poluga.
    • U obliku samostrelice.
    • Hidraulični.
    • Električni.
    Ako ne želite gnjaviti s procesom proizvodnje, zavarivanja i uvijanja, možete kupiti gotovu verziju (povoljan ako morate mnogo savijati)
    1. Zanimljiva je opcija opruga s oprugom za bakrene cijevi. To je izvor od visokokvalitetnog čelika s nastavkom u obliku lijevka na jednoj strani za lagano odijevanje / podizanje. Cijev se nalazi unutar opruge, a zatim se savijanje izvodi. Trajni materijal opruge istodobno ne dopušta da se cijev prekine i zgnječi.
    2. Slična opružna cijevna cijev se također koristi za metalne plastične cijevi, one se razlikuju od primijenjenih sila.
    3. Plastični proizvodi su savijeni grijanjem na zavoju - za to možete koristiti sušilo za građevinarstvo.

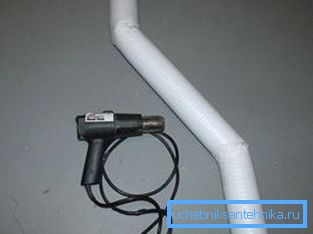

    Kada radite sa sušilom za kosu, budite oprezni, temperatura je vrlo visoka, lako je opekotina

    zaključak

    Potreba za korištenjem navedenog alata je neupitna u slučajevima kada je polaganje cjevovoda nemoguće zbog postojećih prepreka. Također se koristi za elemente za grijanje, na primjer, za kućne ručnike.

    U prikazanom videu u ovom članku pronaći ćete dodatne informacije o ovoj temi.
