Savijač cijevi za profil cijev: značajke dizajna i

U ovom članku ćemo govoriti o tome kako napraviti cijevni savijač za cijev profila koristeći dostupne materijale. Osim toga, uzimamo u obzir strukturne značajke koje ujedinjuju sve crte ploče cijevi za cijev profila.

No, za početak ćemo odrediti značajke rada uređaja.

Značajke aplikacije

Nije tajna da je profilna metalna cijev neophodni građevinski materijal za ugradnju takvih objekata kao što su staklenici, ljetnikovci, nadstrešnice itd.

Naravno, lako je kupiti gotove rabljene ili nove metalne radove iz zakrivljenog profila, ali cijena takve kupnje bit će visoka. Možete pokušati promijeniti konfiguraciju šupljeg metala vlastitim rukama. Ali, to će dovesti do deformacije proizvoda, a točnije na drobljenje svojih zidova.

Rješenje ovog problema bit će domaće cijevi za cijevne profilne cijevi. Zašto domaće? Razlog odabira domaćeg uređaja je očigledan - činjenica je da će stroj pravilno izrađen rukom biti red veličine jači i izdržljiviji od raspona jeftinih uređaja koji se nude.

Princip uređaja je jednostavan: šuplji metal s pravokutnim ili okruglim presjekom položen je između osovina, čiji položaj varira u skladu s željenim kutom zavoja. Nadalje, osovine su pogonjene, zbog čega je cijev valjana i savijena na odgovarajući način.

Značajka svih strojeva za savijanje cijevi je da se mehaničko opterećenje na izratku raspodjeljuje postupno i jednako u različitim točkama, zbog čega se ne pojavljuje naboranje zidova.

Dizajn stroja za savijanje cijevi

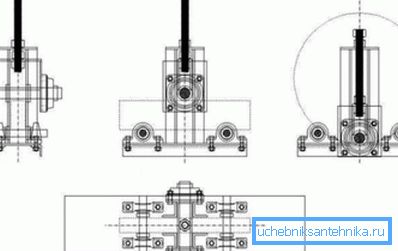

Crteži ručnog cjevovoda za profilnu cijev mogu se razlikovati ovisno o vrsti uređaja i njegovim značajkama dizajna.

Obvezni elementi u izradi modifikacija s ručnim ili hidrauličkim pogonom su:

• okvir (okvir) na kojem su montirane sve komponente;
• donji i gornji daska;
• dvije ili više cijevnih zaustavljanja;
• stabla;
• hidraulični cilindar ili vrata opremljena ručkom.

Okvir na kojemu su montirane sve komponente može biti od dvije vrste:

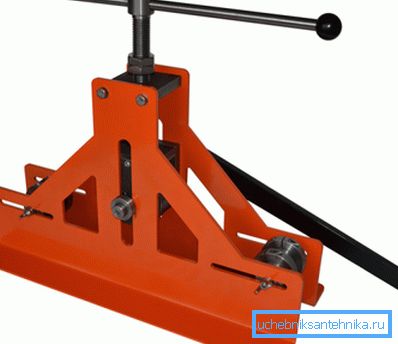

• zatvorenog tipa karakteristika tvornički proizvedenih uređaja;
• otvoreni tip zbog jednostavnosti uređaja, to je tipično za većinu improviziranih uređaja.

Važno: Upute za ručno održavanje uređaja s otvorenim okvirom reda veličine su jednostavnije od obavljanja sličnih operacija na zatvorenom okviru. Ali u drugom slučaju, operacija je sigurnija jer praktički nema otvorenih mobilnih komponenti.

Tehnološke značajke

Odvojeno treba napomenuti oblik, koji je drugačija osovina za cijevni profil cijevi. Ako se kod radova s ​​cijevima s kružnim poprečnim presjekom koriste osovine sa zaobljenim usjekom, tada se valjani dijelovi mogu saviti pomoću osovina s odgovarajućom konfiguracijom (vidi i članak Fittings for plastic pipes - pregled glavnih opcija i njihovih značajki).

Međutim, uzevši u obzir činjenicu da valjanje profila tijekom savijanja ne podrazumijeva potrebu za potpornim bočnim zidovima, možete koristiti osovine čija će širina biti mnogo puta veća od širine profila, što je iz očitih razloga nemoguće pri obradi okruglih cijevi.

Suptilnosti samoproizvodnje

Nakon što smo razmatrali načelo rada i značajke uređaja, vrijeme je da odlučite kako napraviti stroj za savijanje cijevi za oblikovanu cijev na svoju ruku.

Za montažu jednostavnog ručnog cjevovoda potrebni su sljedeći alati i materijali:

• stroj za zavarivanje;
• hvataljke;
• LBM "bugarski" s diskovima za rezanje metala;
• kvadratna i vrpca;
• rezanje čeličnog kanala ili kut (veličina je odabrana u skladu s veličinom cijevi);
• veliki vijak i matica s odgovarajućom nitom (najbolje rješenje bi bilo vrata, potpuno uklonjena iz nepotrebnog ručnog tiska);
• 6 velikih jednodimenzionalnih ležajeva;
• cijev s debelim zidom s vanjskim promjerom koji odgovara unutarnjem promjeru ležaja;
• nepotrebna čelična šipka s zvjezdicom s bicikla;
• dodatni zupčanik bicikla sa stražnjeg kotača;
• lanac bicikla.

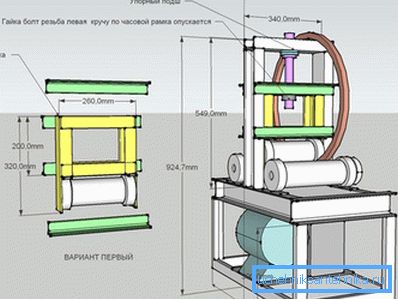

Nakon što ste pripremili sve alate i materijale, možete početi raditi. Kao primjer, koristit ćemo sljedeći crtež improviziranog cijevnog savijača za oblikovanu cijev.

Uputstvo za montažu je jednostavno i sastoji se od sljedećih koraka:

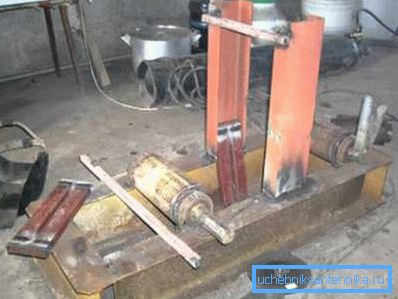

• Iz kanala smo izrezali praznine za izradu vodoravnog okvira i zavarili ih u čvrst okvir. Ako postoji čvrsta metalna ploča odgovarajućih veličina, moguće je značajno pojednostaviti i ubrzati instalaciju.
• Gredice za okomite vodilice su izrezane iz kanala i zavarene u neku vrstu "U" oblika giljotine. Okomite vodilice su zavarene na okvir kao što je prikazano na crtežu.
• U sljedećem koraku, ležajevi su zavareni na okvir. Ako postoje ležajevi ove konfiguracije kao što je prikazano na crtežu, možete upotrijebiti zglob s vijčanim spojem, koji nije zavaren.

• U gornjoj poprečnoj traci okomitih vodilica bušena je ispod vrata. Pre-centrirana matica je zavarena preko rupice.
• Cijev je umetnuta u rupe ležajeva postavljenih na okvir, odrezani tako da na svakom kraju ostaje kraj od 2-3 cm. Zavarom cijevi uhvatimo cijevi tako da se okreću oko njihove osi, ali ne idu od jedne do druge strane.
• Zatim se sastavljamo od ležajeva, komadića cijevi i kanalizujemo gornju jedinicu koja će se uzduž vodila spustiti i vršiti pritisak na zakrivljenu cijev. Gornja ravnina ovog čvora osmišljena je da se osloni na kraj vrata i vrši pritisak na cijeli čvor, premještajući ga u krevet.

• Opremamo dva ležajeva fiksirana na jednoj strani kreveta s lančanicima, koji su zavareni na krajeve cijevi.
• Zaklopku bicikla spojimo s osi papučice na jednu od zvijezda, koja će funkcionirati kao ručka.

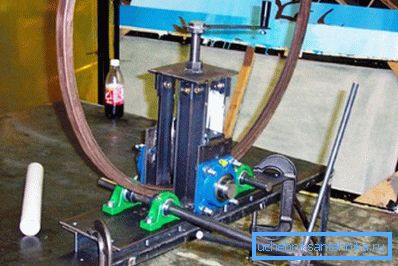

• Između zvjezdice zavarimo lanac i uređaj je spreman za rad.

Važno: Nismo točno naznačili točne veličine jer su takva postrojenja napravljena od onoga što je pri ruci. Međutim, pokušajte osigurati da debljina upotrijebljenog metala bude manja od 2-3 mm.

zaključak

Sada znate kako napraviti ručnu cjevčicu, koja se može primijeniti na farmi. Više korisnih informacija možete pronaći gledanjem videozapisa u ovom članku (vidi i članak Spojnice za čelične cijevi - analiziramo sve značajke).
