Savijač cijevi - značajke alata i vlastite proizvodnje
Često, kod izvođenja različitih radova u zemlji ili u garaži, postoji potreba savijanja cijevi oko određenog kruga kako bi se dobio točan geometrijski oblik. Da bi se postigao takav rezultat je moguće samo uz pomoć posebnog alata, međutim, bit će skupo kupiti uređaj za nekoliko operacija. Kako bi se riješio taj problem, u ovom članku ćemo pogledati kako napraviti samog cijevi.
Značajke opreme
Svrha uređaja
U proizvodnji različitih metalnih konstrukcija, kao što su gazebos, staklenici, ograde, vrtni namještaj itd., Profili su vrlo popularni jer su izdržljivi, izdržljivi i pristupačni materijali. Međutim, proizvodna tehnologija nekih od tih struktura zahtijeva da se cijevi budu savijene na određenom radijusu ili pod određenim kutom. Osim toga, tijekom instalacije cjevovoda može biti potrebno savijanje.
Sa rukama je nemoguće provesti takvu operaciju, ali cijevni savijač će vam omogućiti da se nosite s poslom bez puno poteškoća. S njim možete savijati cijevi pod kutom od 0 do 180 stupnjeva. Najčešće se u takvim uređajima koristi elektromehanički ili hidraulički pogon.
Moram reći da je ovaj alat prilično svestran, jer vam omogućuje savijanje različitih vrsta cijevi:
- Kotlovnice;
- plin;
- voda;
- Profil itd.
Što se tiče materijala, oni mogu biti izrađeni od:
- Postali;
- bakar;
- aluminij;
- Metal i plastika.
Jedini promjer cijevi ne smije biti veći od dva centimetra. Kao rezultat toga, opseg ovog alata je vrlo opsežan.
Posebno se koristi:
- U kotlovnicama;
- Benzinske postaje;
- Prilikom ugradnje sustava grijanja i vodovoda, itd.
Vrste čvora
Prije nastavka proizvodnje alata, razmotrite koje tipove cijevnih bendova postoje:

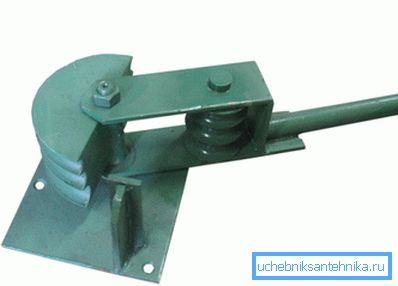

| priručnik | Dizajniran za obavljanje takvih operacija poput savijanja prstenova i lukova različitih radijusa. Njegova težina obično je mala, što vam omogućuje da alat prenesete na mjesto rada s metalnim konstrukcijama. Cijena takvog proizvoda nije relativno visoka. Alat može raditi s profiliranim cijevima s poprečnim presjekom do 4x4 cm i okruglim, promjera do 3x3 cm. |

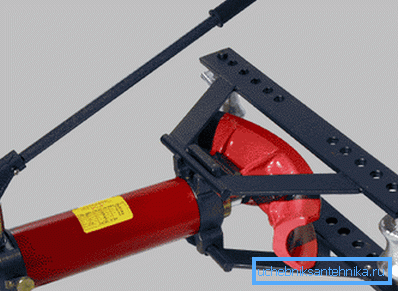

| Ručno hidrauličko | Pogon ovog alata ima hidrauličku instalaciju koja povećava snagu rukovatelja. Kao rezultat, cijevi s velikim promjerom mogu biti savijeni. Uređaj se preporučuje za ugradnju i demontažu plinovoda i vodovodnih cijevi. |
| električna | Koristi se za rad s cijevima na proizvodnoj skali. Omogućuju savijanje profiliranih proizvoda s presjekom do 80-40 mm. Ograničenje promjera okruglih cijevi je 30 mm. Značajka tih proizvoda je visoka učinkovitost i dostupnost dodatnih funkcija, poput kontrole pomoću gumba ili papučica stopala, rotirajući u oba smjera itd. |
Osim toga, svi postojeći alati razlikuju se u uvjetima radnih uvjeta za:
- Priručnik - koristi se za kućnu uporabu ili izravno na mjestu instalacije cijevi.

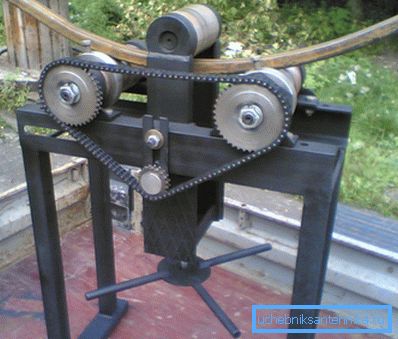

- Stacionarni - strojevi koji se koriste u poduzećima u kojima je savijanje cijevi dio procesa.
Savjet! Ako vam je potreban veliki radijus cijevi, na primjer, za proizvodnju lužnog staklenika, srušiti ploče i izrezati polukrug željenog polumjera. Nakon toga, možete ići oko cijevi vlastitim rukama oko ovog učvršćenja.

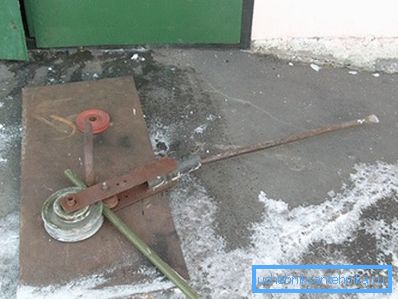

Izrada alata
Vrlo je jednostavno izvesti jednostavan uređaj za savijanje.
Jedina stvar koju trebate su neke vodovodne vještine, kao i neki alat:
- Stroj za zavarivanje;
- Bugarski;
- Mjerač vrpce i olovka.
Što se tiče materijala, trebat će vam nekoliko listova metala debljine 3 i 10 mm, kao i nekoliko čeličnih šipki.
Dakle, uputa izgleda ovako:
- Prvi korak je pripremiti remenice. Da bi uređaj bio univerzalan, tj. za cijevi različitih promjera, trebalo bi koristiti dvije trostruke remenice - par za polovice cijevi, par za inčene cijevi i par za cijevi od tri četvrtine. Odmah moram reći da kupnja takvih remenica neće raditi pa ih treba naručiti u radionici.
Na svakoj strani kotača, u njemu bi trebalo biti udubljenje koje odgovara polovini promjera cijevi. Stacionarni valjak trebao bi imati minimalni promjer jer će ovisiti o najmanjem radijusu savijanja.
- Zatim morate napraviti metalnu osnovicu debljine od oko 10 mm, što je kvadratna ploča s rupama na uglovima, za pričvršćivanje na stol.
- Zatim se u sredini ploče postavlja pomoću zavarivanja igle, čiji promjer treba odgovarati unutarnjem promjeru malog trostrukog kolotura.
- Nakon što je krevet spreman, potrebno je izvršiti okretni mehanizam. Da biste to učinili, prije svega morate kuhati dva dijela od metalnih pločica u obliku slova U. Visina nogu dijela mora odgovarati promjeru male i velike remenice, tako da se u tom razmaku velika pomična remenica i polovica stacionarnog će se potpuno prilagoditi.
- Rucica oko 25 cm zavarena je na vrh dijela, a cijev koja djeluje kao poluga kasnije će se staviti na ovu ručku.
- Zatim se na rubu dijela ugrađuje velika igla, koja je fiksirana s iglom. Mala kolotura se stavlja na temeljni klin sa cijelom strukturom.
- Sada ostaje samo izvršiti naglasak - za to je još jedan zavaren zupčanik i stavljen je remen.
Proces izrade dijelova dovršen. Sada ostaje samo popraviti alat na stolu i možete početi savijati cijevi.
Savjet! Kako bi se spriječilo ravnanje cijevi tijekom savijanja, treba ga napuniti pijeskom, a krajevi bi trebali biti sjeckani s izborom.
zaključak
Svaki domaći majstor može samostalno izraditi ručnu ploču. Naravno, ova operacija će potrajati neko vrijeme, međutim, ovaj alat je stvarno koristan, i sigurno će biti na raspolaganju na farmi više od jednom.
S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
