Što i kako napraviti stroj za savijanje profilne cijevi:

Prilikom montaže različitih metalnih konstrukcija iz oblikovane cijevi, može biti potrebna zakrivljena strana. Zbog velike čvrstoće profilnih cijevi za savijanje, vrlo je teško savijati ih, pa se za obavljanje ove operacije koristi poseban uređaj. U ovom članku ćemo pogledati kako montirati ručni stroj za savijanje profilne cijevi, što će biti sasvim dovoljno za potrebe kućanstva.

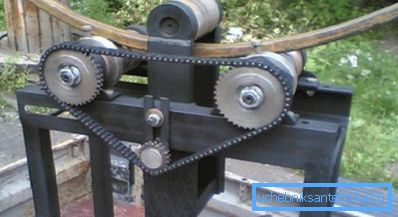

Savijanje profilne cijevi na stroju

Dizajn uređaja

Načelo rada

Svaka oprema za savijanje profilne cijevi daje blagu deformaciju, tako da dio nakon savijanja zadržava svoje karakteristike čvrstoće. Osim toga, uređaj vam omogućuje da dobijete određeni radijus savijanja.

Vrsta dotičnog stroja djeluje na principu rotacijskog prešanja. Dno ploče čine dva valjka. Gornja ploča je treći valjak smješten u sredini između dva donja. Stoga, takvi uređaji za savijanje profilne cijevi nazivaju se i trofazni cijevi za savijanje cijevi.

Udaljenost između dva donja valjka određuje radijus savijanja. Štoviše, oni rade kao transporter, pomicanjem dijela kroz zonu deformacije. Gornji bubanj pritisne dio, osiguravajući njegovo savijanje.

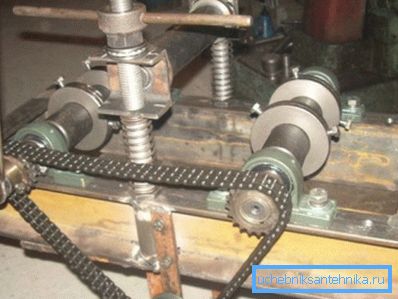

Dizajn s gornjim pogonom osovine

Značajke izgleda

Samouslužni strojevi za savijanje profilne cijevi su dvije vrste:

  • S donjim valjkom za uvlačenje;
  • Vrhunski feed.

Vrhunski materijal se koristi u ručnom savijaču cijevi, jer se ostvaruje uz pomoć stezaljke, tj. metoda navojem. Donja hrana se provodi u strojevima, gdje je sila stezanja generirana hidrauličkim pogonom ili utičnicom.

Stoga je stroj s nižom hranom snažniji i produktivniji. Međutim, mnogo je složenijih izvedbi, stoga, ako se uređaj koristi za potrebe domaćih, onda je prikladno izvršiti stroj za savijanje profilnih cijevi vlastitim rukama s gornjim pogonom osovine.

Mogućnost cijevi s podesivim sklopom donje osovine

Također treba napomenuti da oblik transportnih valjaka utječe na performanse uređaja.

Može biti:

  • Glatko - u obliku cilindra;
  • Profil - u obliku cilindra s utorima za cijev.

Profilirane role za cijevi mogu istodobno saviti nekoliko dijelova u jednom prolazu, što je važno u masovnoj proizvodnji metalnih konstrukcija. Budući da brzina obrade nije tako važna za "kućne" strojeve, obično su opremljeni glatkim valjcima, čija je cijena niža.

Uzorak

Izrada strojeva

Glavni čvorovi

Prije nego napravite uređaj za savijanje profilne cijevi s vlastitim rukama, razmotrite njegove glavne elemente. Stroj stoga uključuje:

krevet To je temelj cjelokupnog uređaja, kojemu su priloženi drugi dijelovi. U pravilu, to je pravokutna metalna struktura.
konvejer Sastoji se od par valjaka koji su fiksirani na okvir.
zagrada Sadrži vodiče za gornji bubanj.
Gornja osovina Fiksirana je u metalnom kućištu U.
spona Uvrnuta u nosač i učvršćuje položaj kućišta gornjim bubnjem.

Skupljanje kreveta

Počnite s proizvodnjom stroja vlastitim rukama sa sklopom kreveta. U pravilu se za te svrhe koriste četiri kanala, od kojih se paralelopiped sastavlja. Ugradnja svih dijelova metala obavlja se električnim zavarivanjem.

konvejer

Sklop transportera

Nakon što krevet bude spreman, možete nastaviti do montaže transportera.

Rad se vrši u ovom redoslijedu:

  • Prvi korak je pripremiti dva identična isječka. Možete pronaći gotove dijelove, ili ih naručiti u trgovini okretanjem.
  • Tada se zagrade moraju zavariti na okvir u koji će se umetnuti valjci.
  • Zatim se vijak umetne u rupu svakog para nosača koji služi kao osovina za valjak. Osovina se stavlja na vijak, nakon čega je osi učvršćena maticom.
  • Na jednoj strani valjaka zupčani su lančani zupčanici.
  • Između valjaka potrebno je postaviti sustav zatezanja lanca, koji je ravna konzola s malim valjkom i zupčanikom. Pomicanje zupčanika gore ili dolje možete podesiti napetost lanca.
  • Na kraju rada na transporteru, ručica s polugom treba zavariti na jedan od valjaka.

Savjet! Poželjno je odmah nabaviti zupčanike s lancem tako da nema problema s nekompatibilnošću dijelova.

Na fotografiji - primjer stezaljke (gornji prikaz)

Uređaj za stezanje

Posljednja faza rada je sastavljanje stezaljke koja se izvodi u sljedećem redoslijedu:

  • Prije svega, noge U-oblika, koji se sastoje od četiri profila, zavareni su na okvir. Jaz između njih bi trebao biti 42-43 milimetara.
  • Zatim se izrađuje mali nosač u obliku slova U, koji je zavaren s profila od 40 mm. Noge konstrukcije su izbušene rupe za os osovine. Visina nogu bi trebala biti nekoliko centimetara veća od promjera osovine.
  • Zatim, montirana nosač s valjkom mora se umetnuti u razmak između nogu velikog nosača. Mali nosač treba slobodno kretati u velikom gore / dolje smjeru.
  • Gornji nosač zavaren je na noge velikog nosača, u čijem je središtu bušeno rupu za maticu.
  • Nadalje, matica je zavarena u ovu rupu, u koju se vijak zatim pričvrsti. Preporučljivo je pričvrstiti zatik u donjem držaču, uz osiguranje slobodne rotacije. To će omogućiti popravak gornjeg bubnja u različitim položajima.

Savjet! Prije nastavka izrade stroja, poželjno je završiti crtanje, što će izbjeći pogreške u postupku ugradnje.

Ovaj rad na dizajnu je dovršen. Treba napomenuti da strojevi izrađeni na sličan način savijanja profilne cijevi sa svojim rukama nisu niži od sličnih vlasničkih uređaja, čija je cijena vrlo visoka.

zaključak

Uz barem malo iskustva s metalnim i zavarivačkim strojem, možete samostalno obavljati gore navedeni uređaj. Kao rezultat toga, takav domaći stroj za savijanje profilne cijevi omogućit će dobivanje zakrivljenih dijelova koji mogu biti potrebni za različite potrebe kućanstava. S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
