Stroj za savijanje cijevi: kako brzo i lako oblikovati

Često, prilikom instaliranja novog sustava grijanja ili vodoopskrbe ili prilikom njihova popravka, postoji potreba savijanja cijevi pod određenim kutom. Da biste ga prebacili u tvornicu da biste koristili stacionarni stroj, previše je skupo i potrebno je puno vremena.

Sljedeća opisuje tehnologiju savijanja cijevi različitih materijala u kućanstvu.

Strojevi za savijanje cijevi.

Vrste opreme za savijanje ručne cijevi

Prema načinu rada, prijenosni cijevi za cijevi za savijanje podijeljeni su u takve tipove.

Dizajn stroja

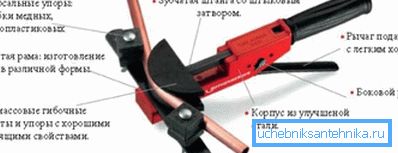

Na slici je prikazana segmentirana cijevna sonda.
  1. Analoge s krunom. Upotrebljavaju poseban oblik (obrazac) namijenjen proizvodima s različitim odjeljcima.
  2. Prilozi za opruge. Kada ih koristite, u proizvod se umetne opruga koja pomaže savijanju aluminijskih, plastičnih i metal-plastičnih cijevi bez naprezanja.
  3. Uređaji segmenata. Savijanje u ovom slučaju dobiva se uz pomoć uklonjivih segmenata, povlačenjem proizvoda oko sebe. Stroj ima skup predložaka dizajniranih za stvaranje različitih radijusa.
  4. Dorn za savijanje cijevi omogućuje obradu elemenata tankih stijenki i izradu malih radijusa.

Po vrsti pogona proizveli su sljedeće uređaje.

Hidraulički uređaj.
  1. Mišićni (ručni) strojevi se koriste za obradu cijevi s malim dijelom obojenih metala, čelika, plastike.
  2. Hidraulički uređaji omogućuju savijanje proizvoda promjera do 70/75 mm.
  3. Elektromehanički kolut osigurava precizne kutove i zrake savijanja cijevi. Prikladni su za proizvode svih promjera.

Obratite pažnju! Za životne uvjete optimalni ručni alati. Obložava bakrene, aluminijske, čelične, metal-plastične cijevi promjera 10 do 25 mm.

Kako savijati cijev ručnim uređajem

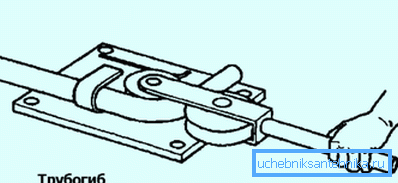

Načelo rada Volnove cijevi.

Ispod je metoda savijanja cijevi pomoću segmentnog uređaja.

  1. Namjestite željeni kut rotacije na alatu.
  2. Držite je u zamku ili ga uhvatite u rukama.
  3. Umetnite cijev u učvršćenje.
  4. Počnite smanjivati ​​ručku na željeno stanje elementa.

Još je povoljnije za savijanje tankih cijevi u hladnom stanju Volnova stroj, tako nazvan po njegovom izumitelju.

  1. Umetnite svoj element između valjaka tako da je jedna strana u stezaljki.
  2. Pomoću ručice zakrenite remen oko valjka. Neće se pomaknuti dok ne dobije željeni omot.
  3. Vratite ručicu na prvobitni položaj.
  4. Izvadite stavku.
  5. Učvrstite svoju dugu stranu u stezaljku.
  6. Savijte kratku stranu proizvoda.

Savijanje metalne plastike i aluminijske cijevi

Savijanje aluminijskih cijevi najčešće se javlja kod okretaja "toplih podova".

Treba imati na umu da za svaku polovicu savijenih centimetara ne smije biti više od 15 °.

Posebni izvori

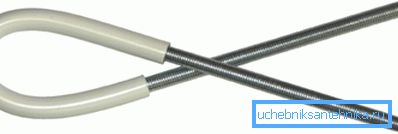

Naprave za savijanje proizvoda od metalne plastike.

Mekoća metala i plastike u većini slučajeva je prednost cijevi. Međutim, ponekad se pretvara u minus. Na primjer, kada se proizvodi moraju saviti po radijusima otprilike jednakima njihovom poprečnom presjeku. Malo polumjer zavoja često dovodi do frakture elementa.

To dovodi do jakog suženja presjeka, a time i prohodnosti cijevi. Na mjestu prijeloma, vanjski i unutarnji slojevi proizvoda djelomično su uništeni.

Ponekad to uzrokuje oštećenje slojem za pojačanje i lomljenju zida cijevi.

Obratite pažnju! Moguće je riješiti opisane probleme ako se koristi opruga za savijanje metalnih plastičnih cijevi. Ovaj uređaj osigurava ravnomjerno savijanje proizvoda, bez nabora na čitavom radijusu okretanja.

  1. Opruge su izrađene u paru: uređaj kombinira unutarnje i vanjske dijelove. Za svaki promjer cijevi proizveden je vlastiti par.
  2. Uputa preporučuje odabir opruga iz ravne, a ne okrugle žice. Takav uređaj će manje uništiti unutarnji prostor proizvoda od mekog polietilena.
  3. Unutrašnjost uređaja ima konusni kraj. Time se pojednostavljuje njegovo pomicanje na područje preklapanja. Druga strana proljeća ima petlju.
  4. Žica ili kabel pričvršćuje se, uz pomoć uređaja se izvlači nakon upotrebe.
  5. Vanjska opruga na jednoj strani ima produžetak koji izgleda kao lijevak. Namijenjen je olakšavanju pomicanja alata na područje savijanja.

Radite s uređajem

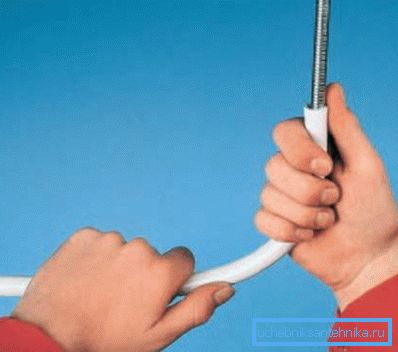

Koristite opruge za savijanje elemenata.

Cijevi od metalne plastike imaju nisku krutost.

Ova kvaliteta olakšava njihovo savijanje.

  1. Nakon provedenog postupka savijanja cijevi do željenog kuta, lagano ga možete vratiti. Tako pustite unutarnje opruge i mirno ga uklonite bez uništavanja polimernog unutarnjeg sloja proizvoda.
  2. Nije moguće vizualno provjeriti mjesto unutarnjeg dijela uređaja. Zato slijedite duljinu žice koja je pričvršćena na nju. Ovaj parametar + duljina opruge će biti jednaka željenoj udaljenosti od kraja cijevi do točke savijanja.
  3. Alumoplastično se ne smije odmah nagnuti, već uz pomoć nekoliko pokreta ljuljanje. To osigurava da unutrašnjost plastike ne oklijeva i da se ravnomjerno raspoređuje uz radijus zavoja.

Savijanje čeličnih cijevi

Proizvod mora biti pričvršćen u zamku.

Savijanje čeličnog elementa ne može biti samo tvornica za savijanje cijevi.

Postoje "popularni" načini obrade predmeta.

  1. Zaštitite predmet u uobičajenom položaju.
  2. Zagrijte preklop sa plinskim grijačem.
  3. Možete početi oblikovati željeni kut proizvoda.
Plamenik za grijanje.

Obratite pažnju! Možete saznati je li cijev dovoljno zagrijana bojom. Ako je postao grimizan, onda je vrijeme da djelujete. Treba upozoriti da metoda grijanja nije primjenjiva za pocinčane proizvode.

Malo o tome kako saviti profiliranu cijev (kvadratni, pravokutni oblik) s malim dijelom.

  1. Pijesak elementa.
  2. Zatvori svoje krajeve drvenim klinovima.
  3. Zamijenite nosače s obje strane cijevi.
  4. Počnite nježno dodirivati ​​gumenim mamcem u sredini elementa, dajući mu željeni oblik.

Savijanje čvrstih plastičnih cijevi

Oprema za savijanje plastičnih cijevi također se može zamijeniti jednostavnim učvršćenjem.

  1. Napravite okvir vlaknaste ploče kako bi element dobio željeni oblik.
  2. Pijesak obradaka s krpom od smreke.
  3. Na stroj za kalupiranje napravite silikonsku školjku za plastični dio. Potrebno je popraviti cijev na iglu i zaštititi proizvod od oštećenja.
  4. Umetnite cijev PP ili PE u ljusku.
  5. Osigurajte ga u sjenici.
  6. Dobiveni dizajn postavljen na stroj za kalupljenje.
  7. Nakon zagrijavanja, plastično će postati mekano i smjestiti se na iglu, čime se postiže željeni oblik.
  8. Pričekajte 10/12 minuta.
  9. Uklonite proizvod iz konstrukcije i ostavite da se potpuno ohladi.

Cijena tako precizne obrade bit će vrlo mala.

zaključak

Nakon što ste savladali dobivene informacije, naučit ćete kako se savijati u životnim uvjetima cijevi. Mogu se izrađivati ​​od različitih materijala i imaju različit promjer. Videozapis u ovom članku pomoći će vam da razumijete zamršene postupke.
