Valjci za profilnu cijev: vrste, načelo rada, neovisna

Kako kvadratni ili pravokutni dio može biti oblikovan redovitim lukom? Kako se mogu proizvesti valjci za oblikovanje oblikovane cijevi? A koja rješenja nude moderna industrija? Pokušajmo odgovoriti na ta pitanja.

Zašto vam je potrebna

Zašto moram saviti profilnu cijev?

Dajmo neke primjere.

• Lukni krov nije samo lijep, već i praktičan: nikada neće nakupljati snijeg.
• Zakrivljeni vizir iznad trijema izgleda mnogo bolje nego jednostavan dizajn s jednom rampom.
• Ledeni staklenik iznimno je izdržljiv, savršeno podnosi opterećenja snijega i vjetra.

Usput: Skupina staklenika iz cijevi oblikovana je dobro poslovanje, što zahtijeva nazočnost samo zloglasnih pletiva za savijanje cijevi i stroja za zavarivanje.

Vrste valjaka

Što zapravo jesu?

mehanički

Najjednostavniji dizajn je mehanička trotočna mlin. Takvi strojevi često se mogu naći na prodaju; njihova cijena počinje od oko 15 - 20 tisuća rubalja. Kako su uređeni?

U potpunosti u skladu s imenom, konstrukcija se temelji na proftrubu s tri valjka. Jedan od njih može se pomicati u odnosu na druga dva u smjeru okomito na ravninu koja ih povezuje; mehanizam vijka se koristi za pomicanje, što omogućuje čak i osobi s prilično običnim fizičkim sposobnostima da razviju znatni napor.

Jedan od valjaka se isporučuje s ručkom, koja omogućuje rotaciju i time povlačenjem cijevi koja se savijena.

Postoji nekoliko izmjena koje omogućuju nekoliko da poboljšaju performanse cijevi:

• Kombiniranje valjaka s uobičajenim lancem osigurava sinkronu rotaciju., čime se sprječava propuštanje cijevi.
• Umjesto lanca može se koristiti zupčanik..
• Korištenje otvrdnutih valjaka povećava svoj resurs nekoliko puta.
• Osim toga, valjci mogu biti zamjenjivi., što će omogućiti da se savijati bez marmelada i profiliranih i okruglih cijevi.

električna

U tom se slučaju dio ručnog rada prebaci na električni motor.

Na prodaji možete pronaći dvije opcije za izvršenje električnih cijevi:

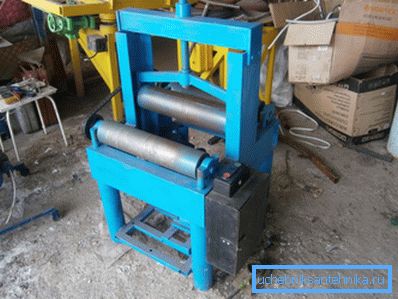

• U jednostavnijim rješenjima električni motor je odgovoran samo za crtanje cijevi. Položaj valjka za savijanje izrađen je ručno.

• Napredni modeli valjaka koriste električnu energiju i za povlačenje i za pomicanje role (naravno, pomoću mjenjača koji množi silu).

hidraulički

Ova kategorija uključuje i moćne industrijske strojeve koji teže desetcima tona i relativno kompaktne uređaje. Njihova zajednička značajka je uporaba hidrauličkog cilindra: pumpa tlaka ulja u njemu, možete razviti veliku silu na deformirajući valjak.

Polumjer zavoja

Bez obzira na uređaj cijevi, postoji opći uzorak: što je veća debljina cijevi (njegov poprečni presjek paralelan je radijusu savijanja), to je veći polumjer savijanja. Mi dajemo vrijednosti navedene za njihove strojeve od strane jednog od domaćih proizvođača - oni su vrlo tipični.

Bez savijača cijevi

Je li moguće saviti luk iz cijevi oblikovane bez valjaka?

Tehnički, to je moguće, ali rezultat vjerojatno neće biti zadovoljavajući.

Upute za savijanje nisu toliko složene jer zahtijevaju veliku količinu pripremnog rada.

1. Predložak s površinskim oblikom koji odgovara luku koji vam treba je izrađen od drva ili šperploče.
2. Na predložak je pričvršćena petlja - držač u koji je umetnut jedan od krajeva cijevi.
3. Daljnji rad, zapravo, svodi se na primjenu silne snage na drugom kraju. Da biste povećali napor, možete koristiti različite poluge.

Lude ruke

Razne sheme i crteži valjaka za profil cijev to učiniti sami u posljednjih nekoliko godina doslovno su preplavili Internet.

Odmah ćemo razočarati najdjelotvornije čitatelje: neke od pojedinosti morat će biti naručene.

Koje?

• Sebi se role. Oni mogu biti cilindrični ili s utorima za savijanje okruglih cijevi.
• Klipovi za ležajeve.
• Pri korištenju prijenosnika lanca - zvjezdice.

Naravno, bez upućivanja na određeni dizajn, nezahvalna je zadaća davati savjete o montaži valjaka.

Pokušajmo, međutim, da poslušamo preporuke vlasnika samoproizvoda, istaknuvši glavne točke.

• Pogonska ručka mora imati okretnu ručku. Inače će se prvi pozivi na rukama pojaviti unutar nekoliko metara od ispružene cijevi.

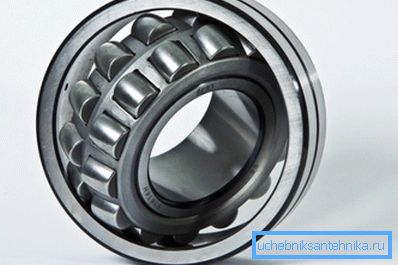

• Ležajevi su bolje uzeti samocentrirajuće. Postavljanje oba ležajeva svakog valjka točno na istoj osi kod kuće nije pravi zadatak; najmanja neusklađenost povećava snagu vuče.

• Vijak koji pokreće valjni valjak može se uzeti iz starog otvora.

Usput: alternativa vijčanom mehanizmu je utičnica za bilo koju vrstu. To će vam omogućiti da razvijete ogroman napor s minimalnom primjenom vlastite snage.

• Kao krevet je bolje koristiti segment kanala prikladne veličine. Sila savijanja kreveta bit će vrlo značajna; Zavareni okvir od kutka ili tanke cijevi jednostavno se može saviti.

zaključak

Nadamo se da će materijal koji čitatelju ponuditi pažnju pomoći odabrati ili napraviti alat za njegovu naklonost. Kao i uvijek, u ovom članku možete pronaći dodatne tematske informacije. Sretno!
