Ventilacijski stezaljke - vrste i namjena

Ventilacijski ovratnik je važan element za pričvršćenje zračnih kanala i drugih elemenata ventilacijskih sustava. Štoviše, može izvesti različite funkcije, odnosno, može biti različitih izvedbi. U ovom članku smatramo najčešći tip takvih pričvrsnih elemenata koji se koriste prilikom sastavljanja sustava razmjene zraka i njihove svrhe.

Stezaljka za ventilacijski sustav s maticom

Opće informacije

Često domaći majstori u ugradnji ventilacije ne obraćaju pozornost na izbor elemenata za pričvršćivanje, ali kvaliteta montaže, odnosno učinkovitost i izdržljivost cijelog sustava ovisi o tim dijelovima. Štoviše, kako bi se stezaljke za ventilacijske cijevi riješile zadatke koji su postavljeni za njih, potrebno ih je pravilno odabrati jer, kao što je gore spomenuto, oni mogu imati drugačiji dizajn.

Treba napomenuti da su ovi učvršćivači rasprostranjeni zbog brojnih prednosti, kao što su:

  • Jednostavan mehanizam za zaključavanje koji omogućuje jednostavno sastavljanje ventilacije.
  • Isključen je rizik od neplaniranog otkrivanja.
  • Zahvaljujući kompaktnosti, prikladno je izvršiti instalaciju u ograničenom prostoru.

Standardna ventilacijska stezaljka s gumenom vrpcom može se koristiti za popravak vertikalnih i horizontalnih konstrukcija. Stoga možemo reći da su takvi zatvarači također prilično svestrani.

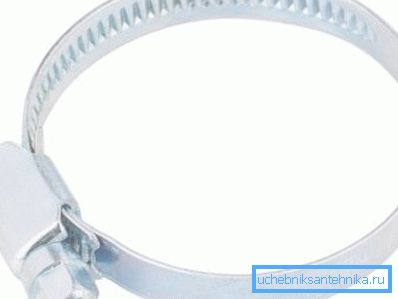

Na foto - standardnom postolju

Vrste pričvršćivača

Kod ugradnje ventilacije najčešće koristite sljedeće tipove spojnica:

standard Proizvod može biti oboje s brtvenim gumenim prstenom, a bez nje, u pravilu, tijelo je od pocinčanog čelika. Veličina se odabire u skladu s promjerom kanala.
najlon Koristi se za učvršćenje fleksibilnih valovitih mlaznica. Proizvodi mogu biti različitih duljina i širina. Duljina se odabire u skladu s promjerom cijevi i nalazi se u rasponu od 80 - 1220 mm.
vrpca Detalj je izrađen u obliku vrpce od nehrđajućeg čelika širine od 9 do 12 mm. Da biste ga popravili koristite posebne isječke od nehrđajućeg čelika. Koristi se za fiksiranje fleksibilnih mlaznica.
S gumenom brtvom i maticom Dizajn je izrađen od dva dijela u obliku polukruga, s utorima za međusobno povezivanje. Na vrhu proizvoda nalazi se zavarena matica s kojom možete objesiti cijevi. Tako se može koristiti za popravak zračnih kanala na zidove, strop ili pod.
S kombigaykoy Dizajn je sličan onom prethodnom, jedini, umjesto jednostavne matice, zavaren je zavareni utor.

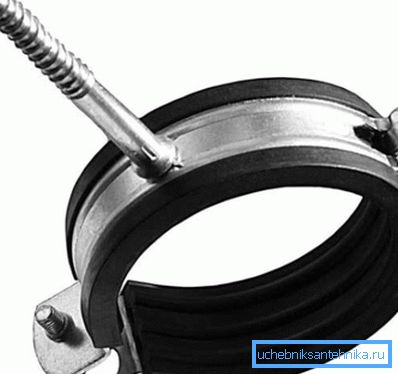

Sa samoreznim vijkom i gumenim profilom Samorezni vijak omogućuje vam pričvršćivanje strukture na zid ili, na primjer, strop. Takvi pričvršćivači se često koriste prilikom postavljanja dimnjaka i ventilacijskih cijevi.
Splinklerny Proizvod se koristi za slobodnu suspenziju zračnih kanala. Pomoću navojne šipke možete promijeniti visinu grede.
Vijak za pričvršćivanje

Obratite pažnju! Spojnice s gumenim brtvama mogu smanjiti buku od 15 decibela, kao i smanjiti vibracije sustava.

Podupirač

Montažni stezaljku

Odabir montaže

Prije samog instaliranja sustava potrebno je odabrati pravu stezaljku.

Da biste to učinili, trebate se usredotočiti na sljedeće parametre:

  • Debljina čelične trake;
  • Širina zatvarača;
  • Raspon dopuštenog stezanja;
  • Unutarnji promjer;
  • Kapacitet učitavanja

Naravno, strukturalne značajke također su važne, na primjer, ako samo trebate napraviti visoku kvalitetu veze dviju cijevi, tada je za te svrhe najbolje koristiti standardni nosač s gumenom brtvom. Ako trebate popraviti kanal na zidu, trebali biste koristiti oblik s vijkom.

Obratite pažnju! Prilikom odabira pričvrsnih elemenata, obratite pozornost na njihovu antikorozivnu prevlaku jer to utječe na trajnost proizvoda. Osim toga, nije potrebno kupiti dijelove čija je cijena najniža.

Shema sklapanja pričvršćivača sa samoreznim vijkom

instalacija

Kao što je gore spomenuto, montaža spajala na cijev je izuzetno jednostavna.

Upute su sljedeće:

  • Ako je projektiranje pričvršćivača takvo da se ne posve neizreagira, najprije se mora staviti na jednu od cijevi koje treba spojiti.
  • Zatim se dvije cijevi ili drugi dijelovi međusobno povezuju.
  • Dalje, prsten mora biti smješten na spoju dvaju dijelova.
  • Nakon toga morate zategnuti vijak s ključem ili odvijačem, čime se osigurava pouzdana veza dijelova.

Ako je instaliran stezaljka za ventilaciju s vijkom za samotavanje, prije svega treba popraviti na zid ili strop i zatim učvrstiti cijev u njemu.

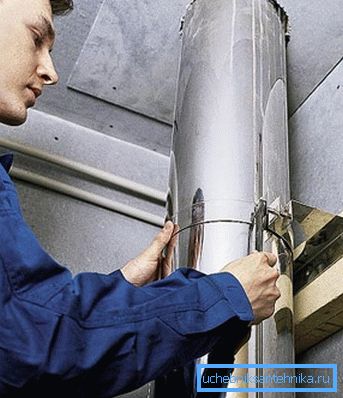

Učvršćivanje kanala na zid

Obratite pažnju! Prilikom montaže kanala, morate uzeti u obzir opterećenje na pričvršćivačima i izračunati udaljenost između njih. Maksimalna udaljenost ne smije biti veća od četiri metra. U ovom slučaju, stezaljka mora čvrsto prionuti kanalu kako bi se spriječila njegova vibracija.

Ovdje, možda, sve važne točke koje trebate znati o čvora za ventilacijske sustave.

zaključak

Na prvi pogled može se činiti da vrijednost klipa u sustavu razmjene zraka nije velika. Međutim, pouzdanost instalacije ovisi o pričvršćivačima, pa stoga, izbor ovih proizvoda ne smije biti niži od ostalih elemenata sustava. Posebno je važno da odabrana građevina odgovara zadacima koji su joj dodijeljeni.

S videozapisa u ovom članku možete saznati dodatne informacije o ovoj temi.
