Domaća kanalizacija - detaljan vodič za instalaciju

Nije takav jednostavan zadatak organizirati sustav uklanjanja odvoda iz kuće pravilno, kako se čini na prvi pogled. Domaća kanalizacija prema SNiP-u mora zadovoljiti zahtjeve za masom i uzeti u obzir nekoliko standarda odjednom. Međutim, slijedeći smjernice u ovom priručniku pomoći će vam da izbjegnete pogreške.

Regulatorni zahtjevi za domaću kanalizaciju

GOST za vodoopskrbu i unutarnje kanalizacijske mreže sadrže osnovne zahtjeve za izgradnju i rad vodoopskrbnih i sanitarnih sustava.

Već u ovoj fazi moguće je dugo analizirati literaturu jer se spominjanje kanalizacijskog sustava i vodoopskrbe nalazi u nekoliko dokumenata odjednom:

• SNiP 2.04.01-85 * - može se smatrati glavnim dokumentom iz cijelog popisa. Sadrži osnovne podatke potrebne za instalaciju;
• SNiP 2.01.09-85 - uglavnom se koristi za projektiranje vodoopskrbe;
• SNiP 2.04.03-85 - pozornost se usredotočuje na hidraulični proračun elemenata mreže odvodnje. Vrijednost je za specijalizirane organizacije, ali kod polaganja kanalizacije samo u kući teško je koristiti;
• SNiP 2.04.07-86 * - regulira metode zagrijavanja vode za centralizirani sustav opskrbe toplom vodom, također sadrži upute za dodatno vodeno pročišćavanje;
• SNiP 3.05.01-85 - odavde možete naučiti samo pravila za postavljanje sanitarnih uređaja u visinu;
• GOST 2874-82 * - postavlja zahtjeve za kvalitetu vode.

Također je vrijedno napomenuti SNiP 3.05.04-85 *, ali uglavnom duplira SNiP na unutarnjim mrežama: kanalizacija od 1985.

Na temelju analize tih standarda, moguće je formulirati opće zahtjeve koji moraju udovoljavati kanalizacijski sustav u kući:

• otpadne vode bi trebale biti ispuštene samo kroz zatvorene cjevovode pod utjecajem gravitacije;
• priključak svih vodovodnih instalacija s cjevovodom mora se provesti kroz vodenu hvataljku kanalizacijskog sustava;

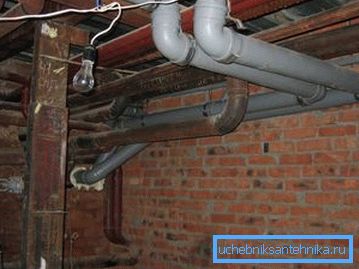

• s obzirom na položaj, otvorena metoda polaganja cijevi može se koristiti u sobama podruma i polu-podruma. U drugim slučajevima koristi se skrivena metoda polaganja (za završnu obradu zidova, u rudnicima, posebnim kutijama itd.);

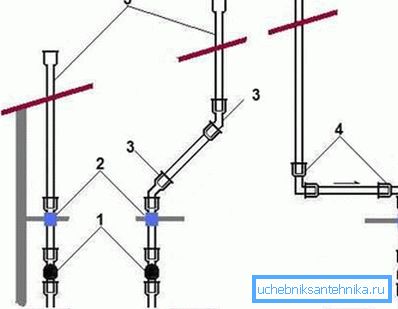

• također GOST za vodoopskrbu i unutarnje kanalizacijske mreže zahtijevaju provođenje ventilacije kanalizacijskog sustava. Ventilacija se provodi kroz uspone i prikazuje se na krovu, minimalna visina iznad krovne visine je 0,3 m;

• povezivanje pojedinih elemenata cjevovoda provodi se u obliku zvona pomoću brtvila.

Polipropilen ili PVC?

Nedavno je plastika zamijenila uobičajene cijevi od čelika ili od lijevanog željeza, osim male težine, takav cjevovod još uvijek ne hrđe i ima zavidnu izdržljivost. Izbor je najčešće između polipropilenskih cijevi i PVC cijevi.

Polipropilenske cijevi imaju veću osjetljivost na temperaturu, zbog toga je potrebno koristiti kompenzacijske mlaznice kako bi se uklonile promjene veličine. Njihova snaga se smanjuje s povećanjem temperature otpadnih voda.

PVC cijevi su bez takvih nedostataka. Možete se samo ţaliti da ovaj materijal ne podnosi dugotrajnu izloženost visokim temperaturama i nije plastiĉan kao polipropilen.

Općenito, PVC cijevi se najčešće koriste za unutarnji kanalizacijski sustav. Polipropilen se može koristiti u odabranim područjima.

Planiranje domaće kanalizacije

Planiranje je potrebno ne samo zato što možete usporediti nekoliko opcija za polaganje kanalizacije, a zatim odabrati najjednostavniji. U ovoj fazi utvrđuju se potrebna dužina plinovoda i potrebni elementi za unutarnju kanalizaciju.

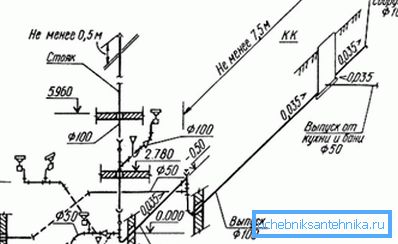

Jednostavan kanalizacijski sustav može se brzo projicirati na list papira.

Upute u ovoj fazi izgledaju ovako:

• skala nacrtana kuća / tlocrt;
• određuje mjesto sanitarnih uređaja na planu;

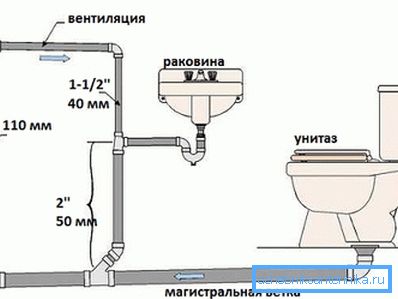

• dijagram pokazuje cjevovod, kao i potrebni elementi dizajna prikazani su u obliku simbola (cijevi, adapteri, koljena, itd.);
• valja imati na umu da se ventilacija kanalizacijskog kanala prikazuje na krovu kuće, to se uzima u obzir pri izračunavanju ukupne duljine cjevovoda.

Predloženi niz akcija mora se ponoviti za svaki kat. Prilikom izračuna potrebnog broja oblikovanih elemenata, potrebno je uzeti u obzir opća pravila za obavljanje posla i zahtjeve za unutarnju kanalizaciju.

Opća pravila za ugradnju domaće kanalizacije

Unutarnja vodoopskrba i kanalizacija prema SNiP-u treba biti uređena u skladu sa sljedećim pravilima:

• U pravilu se za unutarnju kanalizaciju koriste cijevi promjera 110 ili čak 150 mm, iznimka se može smatrati dijelom cjevovoda, na primjer, iz kuhinjskih vodovodnih instalacija;
• minimalni preporučeni promjer uspona je 110 mm;
• ne zaboravite na stezaljke. Spojnice moraju biti ispod svakog spoja elemenata cjevovoda, a maksimalna udaljenost između stezaljki iznosi 0,4 m. Kod montaže uspona, stezaljke se postavljaju nakon 1 m;
• broj zamki jednak je broju vodovodnih instalacija;

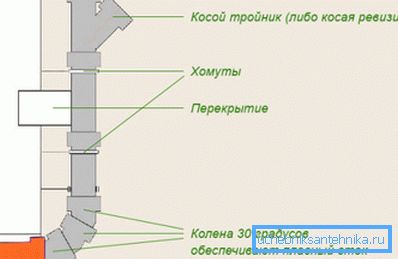

• broj uglova treba biti minimalan, poželjno je osigurati glatku povezanost odlomaka cjevovoda, za to možete, na primjer, umjesto povezivanja pod kutom od 90? dopušteno je korištenje 3 koljena od 30 °;

• nakon svakog skretanja dogovorena je revizija - redoviti čaj s poklopcem za otvaranje;

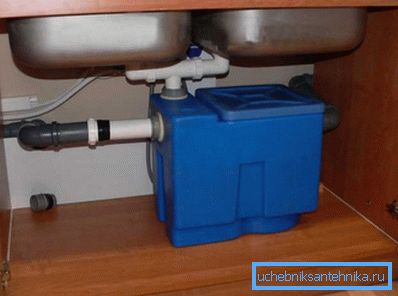

• pijeska za domaću kanalizaciju - nije potreban element. Međutim, zamke pijeska male veličine (ne više od 0,1 m³) može se postaviti ispod sudopera. Time se smanjuje opasnost od kontaminacije kanalizacijom.

Obratite pažnju! Nagib vodoravnih cijevi unutarnjeg kanalizacijskog sustava može se povećati na 3-4 cm za 1 m. Zbog povećane brzine protoka može se izbjeći blokade cijevi.

Navedena pravila mogu se smatrati univerzalnim.

Unutarnji kanalizacijski uređaj

Općenito, instalacija kanalizacijskog sustava počinje od septičkog spremnika i sanitarne opreme. Ugradnja unutarnje kanalizacije često se provodi u smjeru od ispušne cijevi do vodovodnih instalacija.

Rad se provodi u tri faze:

• ugradnja uspona;
• podni izgled;
• priključak na sanitarnu opremu, ugradnju trapikova u tuš, itd.

Ugradnja vertikale

Do početka instalacije unutarnjeg kanalizacijskog sustava treba završiti glavni građevinski rad. Što se tiče višekatnih zgrada, otvori bi trebali biti pripremljeni na stropovima, a dodatno treba biti poznata i razina gotovog poda.

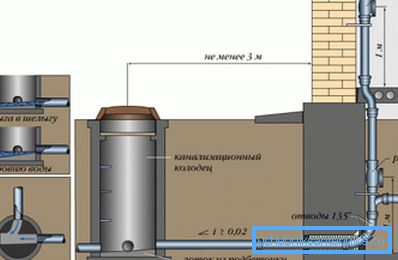

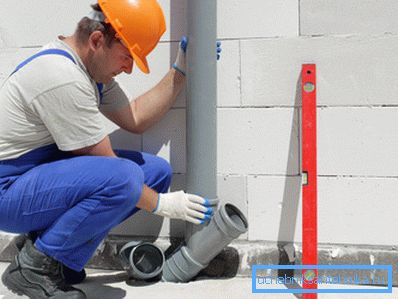

Sam po sebi, uspinjač je jednostavan za instalaciju - samo trebate spojiti dijelove cijevi u jedan komad i instalirati tee na pravim mjestima. Također se preporučuje instalacija revizije kose na svakom katu iu podrumu. Zahvaljujući njima, kanalizacija se može čistiti ručno.

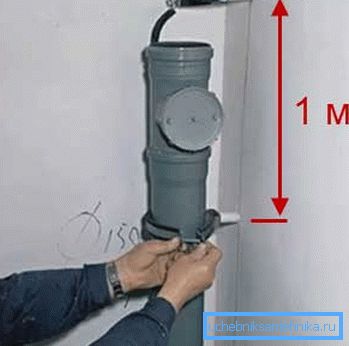

Preporuča se ugradnja stezaljki tako da je prsten izravno ispod širenja utičnice. Zbog toga cijevi ne samo da neće odstupati vodoravno, već i ne okomito.

U otvorenom obliku u privatnim kućama, ustaje gotovo nikada ne ostaju. Mogu se prikriti, na primjer, pomoću male gipsane ploče. Nakon toga možete početi položiti vodoravni vodovod na podovima.

Spajanje sanitarnih uređaja s uspona

U načelu, cijevi se mogu postaviti u oba smjera (od uspona do sanitarnog učvršćenja ili obratno). U ovoj fazi posebno je važno promatrati nagib cjevovoda.

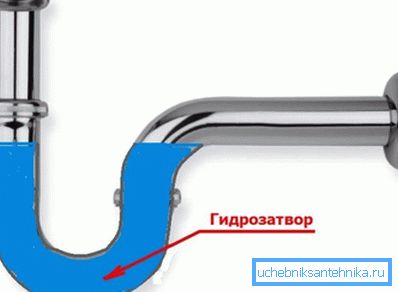

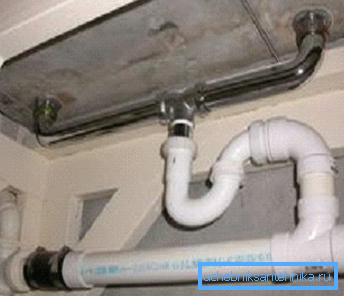

Obratite pažnju! Prilikom ugradnje iz sanitarne instalacije na stalak, mora se na njega najprije spojiti hidraulička bravica u obliku cijevi S. Zbog vodenog mosta, neugodan miris iz kanalizacije neće ući u prostoriju, a trošak takve konstrukcije je nizak.

Nakon toga slijedi vodoravni presjek cjevovoda do uspona. Da bi se osigurala potrebna nagib cijevi, dopušteno je postaviti brtve ispod cijevi ako nije pričvršćen sa stezaljkama. Udaljenost između brtvila ne smije biti veća od 1 m.

Što trebam tražiti kada kanalizacijski uređaj

Male stvari, kao i uvijek, igraju značajnu ulogu.

Posebna pozornost treba posvetiti takvim operacijama:

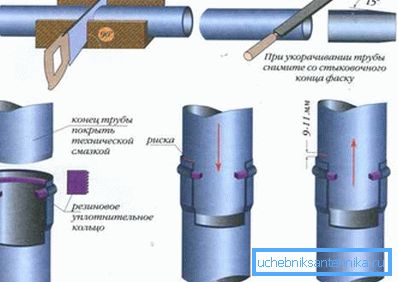

• rezanje cijevi. Kada se rad vrši rukom, najčešće se koristi pila ili niz. Prije pričvršćivanja zvona potrebno je ukloniti brazde redovitim nožem i ukloniti širinu od ruba cijevi;

• svi spojevi moraju biti zataljeni, zbog toga su površine cijevi zalijepljene brtvenim sredstvom prije spajanja;

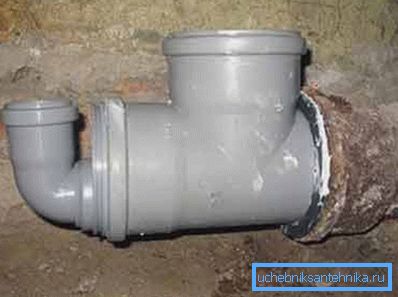

• Plastične cijevi možete, na primjer, spojiti od lijevanog željeza. U tom slučaju se koristi gumena manžeta. Prvo, zalijepljen je brtvenim sredstvom na unutarnju površinu cijevi, a zatim je umetnuta plastična cijev;

• kod polaganja cijevi kroz betonske podove, preporučuje se načiniti rupu promjera veće od cijevi. Zatim se kroz ovaj kanal položi cjevovod i izolira.

sažimanje

U svakoj kući potrebno je riješiti problem odvodnje. Ako je kuća samo planirana unutarnja kanalizacija - PVC cijevi će biti izvrstan izbor. Zbog visokih performansi, prije svega izdržljivosti, postali su osobito popularni posljednjih godina. Što se tiče tehnologije kanalizacijskih uređaja, tada, unatoč brojnim regulatornim zahtjevima, svatko će se moći nositi s tim zadatkom.

Video u ovom članku usredotočuje se na tehničku stranu problema.
