Glavni elementi kanalizacije - sve što je korisno prilikom

20-04-2018
Kanalizacija

Kanalizacijski sustav namijenjen je za preusmjeravanje kontaminirane vode i ljudskih otpadnih proizvoda izvan kuće. Prolijevanja se ispuštaju kroz cjevovod ili u intra-blok, a zatim središnji sustav odvodnje ili se recikliraju u septičkom spremniku. Osim plinovoda za organizaciju odvodnje trebat će puno dodatnih elemenata.

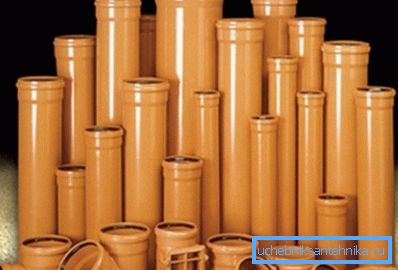

Elementi kanalizacije

Što je potrebno za organizaciju domaće kanalizacije

Domaće otpadne vode prikupljaju otpadne vode iz kuće i odlažu ih u podizanje.

Komponente za kanalizaciju uključuju:

  • hidrauličke brave koje spajaju vodovodne instalacije na cjevovod;
  • cjevovod odvodi odvode od poda do kolektora;
  • ventilacijska cijev;
  • zapravo, sam uspon;
  • ležaljka za kanalizaciju - vodoravni dio cjevovoda, kroz njega odvodi padaju dalje od uspona.

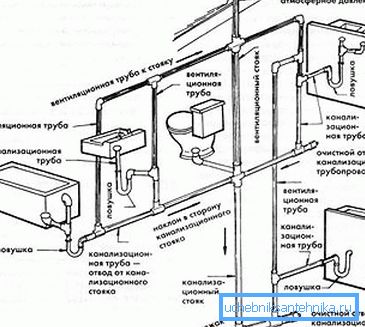

Shema domaće kanalizacije

Prilikom polaganja cijevi potrebni su takvi oblikovani elementi kao što su revizija, čajevi, laktovi, kape itd. Bez njih je nemoguće osigurati uklanjanje odvoda svim pravilima.

Oblikovani elementi

Oblikovani dijelovi za kanalizaciju mogu se inače nazvati spojnim dijelovima, dostupni su u takvim konfiguracijama:

  • spojke - kratki komad cijevi s utičnicama s obje strane. Koristi se za spajanje 2 dijela cjevovoda;
Cijev za spajanje s spojnicom
  • adapter (smanjenje) - koristi se za spajanje cijevi različitih promjera. Smanjenje može biti koaksijalno, ekscentrično;
adapter
  • meta - ovaj element je neophodan u situacijama u kojima je potrebno stvoriti granu koja se proteže od glavnog sustava kanalizacije, na primjer, kada se raspodjeljuje na podove vlastitim rukama;

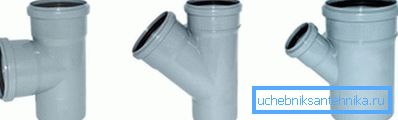

Vrste čajeva
  • revizija - isti T, samo je izlaz zatvoren kapom, a sama grana je mala. Koristi se za začepljivanje kanalizacije kako bi je očistio;

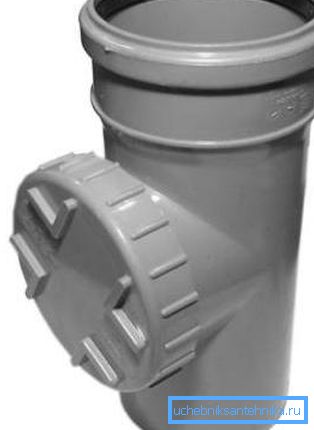

Revizija kanalizacije
  • prijelaz - svrha je ista kao i teza, ali s njom je organiziran složeniji čvor;

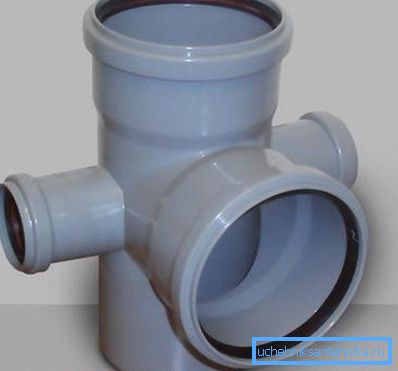

Križ za stvaranje složenog čvora
  • koljeno (slavina) - koristi se pri zakretanju cjevovoda;
  • ventil za zatvaranje - nužno je u izvanrednim situacijama, zahvaljujući tome, otpadne vode neće se vratiti u slučaju kvara sustava odvodnje;

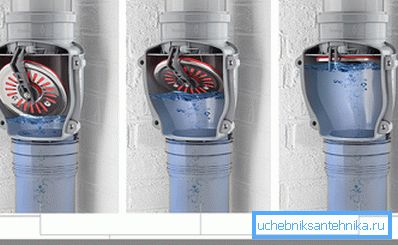

Shema povratnog ventila
  • kapa - kod popravaka se koristi za preklapanje kanalizacije.

Kanalizacijski otvori su vitalni element pri postavljanju sustava. Bez njih, nemoguće je izvršiti instalaciju cijevi na podu ili njihovu povezanost s podizanjem.

Značajke spajanja vodovodnih uređaja

Priključak bilo kojeg sanitarnog aparata treba biti organiziran tako da neugodni mirisi iz kanalizacijskog sustava ne propuštaju u prostoriju. Najjednostavnija metoda smatra se vezom kroz vodenu bravu (ili sifon).

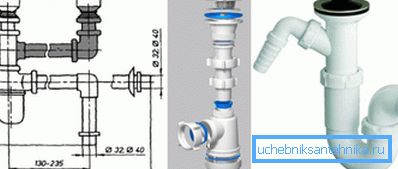

Sifon za pranje

Sifon izgleda kao obična S-oblikovana cijev, zahvaljujući vodenom čepu, zaštita od mirisa je zajamčena. Ako kuća ne planira redovito boravište, primjerice, u zemlji, onda možete razmotriti i druge načine zaštite od mirisa (suhi kanalizacioni sifon).

Popravak kanalizacije

Pri popravljanju gore navedenih elemenata neće biti dovoljno. Konkretno, kod zamjene dijela cjevovoda potrebne su kanalizacijske cijevi.

Postoje česte situacije kada je dio stare cijevi pokvaren ili jednostavno napuknut, u ovom slučaju, bit će potrebno zamijeniti ne cijeli sustav odvodnje, već samo mali dio. Kako bi se spojila nova cijev na postojeći sustav odvodnje, koriste se cijevne ograde.

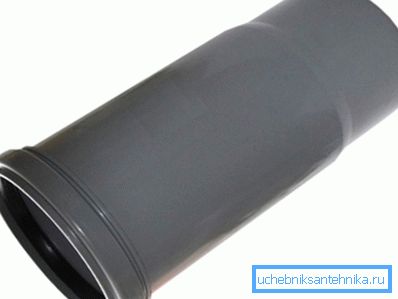

Kanalizacijska cijev

Izvana, kanalizacijska cijev izgleda kao mali dio cijevi, s jedne strane je glatka, as druge - utičnica. Prema tome, s jedne strane, veza se izvodi u obliku zvona, s druge strane - u spoj, pomoću spojke.

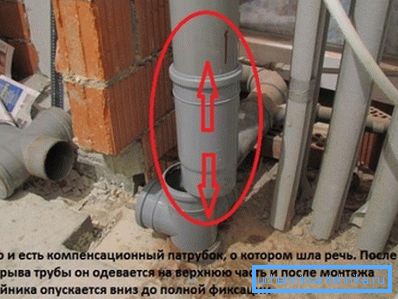

Pravilno postavljanje kanalizacijske cijevi

Ponekad prilikom popravljanja starih odvoda od lijevanog željeza potrebno je spojiti plastične i lijevano željezo cijevi. Istodobno, za postizanje potrebne čvrstoće jednog brtvila nije dovoljno. Prvo, morat ćete umetnuti gumenu manžetu u nosač od lijevanog željeza i plastičnu cijev.

Čvrstoća sanitarnog uređaja i cjevovoda

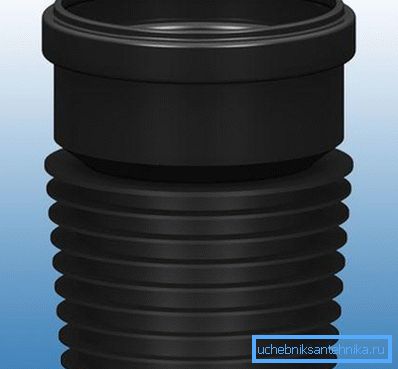

Brtva za brtve koristi se za smanjenje šanse za propuštanje između vodovodne instalacije i cjevovoda. Izvana, manžeta izgleda poput gumenog prstena koji se nosi preko zgloba.

Materijal za kanalizaciju

Za postizanje veće elastičnosti manšete ne sadrži polimere, samo ih se proizvodi prirodna guma. Međutim, tijekom rada, zbog toga je neophodno koristiti mazivo tako da se guma ne pukne.

Obratite pažnju! Guma s dodavanjem polimera je izdržljiva i izdržljiva, tj. Postupak instalacije je olakšan. Ali nije elastična kao prirodna guma i ne jamči uvijek čvrsto stezanje cijevi.

Ako namjeravate koristiti gumenu manšetu, tada trebate i mazivo za kanalizacijske cijevi. Ako pokušate umetnuti kraj cijevi u manžetu bez podmazivanja, guma se može lako oštetiti. I nakon montaže, manžeta mora biti povremeno podmazana.

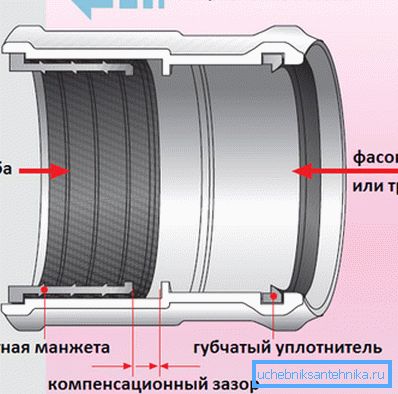

Shema cijevne veze s manžetom

Što se tiče određenog maziva, postoje mnoge mogućnosti, a neke preferiraju upotrebu maziva za automobile, koja se koristi za gumene umetke u automobilskim vratima zimi. Ali uobičajena sanitarna mast vam omogućuje da gumu ostane netaknuta i netaknuta.

Vanjski elementi kanalizacije

Osim samih cijevi, revizija i koljena, vanjski dio sustava odvodnje uključuje nekoliko specifičnih elemenata. U slučaju autonomnog sustava odvodnje, odvodi moraju biti pohranjeni negdje dok se one čiste, pa je potrebno izgraditi septičku jamu, a bolji septički spremnik.

Izgradnja bušotine

Kanalizacijski septički spremnici su uobičajena jama u kojoj se odvodi odlaganje, velike čestice se spuštaju do dna, nakon čega razrijeđena otpadna voda prolazi u sljedeću fazu pročišćavanja. Izvana, šupljina izgleda kao jama s ojačanim zidovima i dnom (ili poseban spremnik).

Ako je sump izgrađen samostalno, instrukcija izgleda ovako:

  • bušotine u tlu (dubina otprilike 2,5 m, odjeljak najmanje 2,0x2,0);
  • jastučić sloj šljunka, preko kojeg je postavljen pješčani sloj, prelijeva se do dna jame
  • nakon toga, dno i zidovi jame moraju biti zapečaćeni. Možete izgraditi oplatu, postaviti kavez za pojačanje u jami i ispuniti zidove i dno jame betonom, dopušteno je ojačati zidove ciglom;

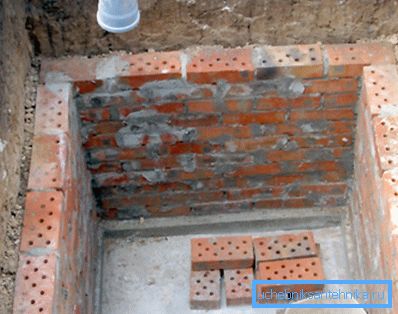

Zidovi smeća obloženi ciglom
  • kada se beton otvrdne, bit će potrebno samo betonirati strop i urediti šupljinu.

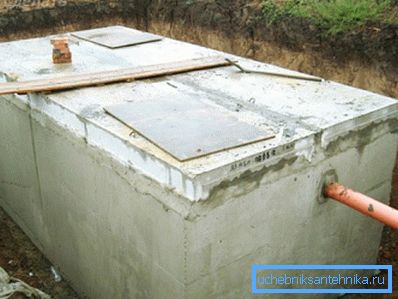

Na betonskom betonu

Možete ići na drugi način, mnogi umjesto napornog betoniranja za smeće koriste plastične kontejnere velike količine. To može biti eurokub, plastične bačve, metalne bačve, koje su prethodno pohranjene boje. Cijena naprave za zatvaranje u ovom slučaju je niska, ali je čvrstoća osigurana.

Postoje mogućnosti proračuna za skupljanje. Od konvencionalnih guma za kamion, možete izgraditi šuplji prikladan za nepravilno korištene kanalizacije.

Jednostavan spremnik za taloženje

Odvojeno je tenkova za septičke jame. Izvana, takav kontejner izgleda kao velika cijev s ventilatorskim cijevima, a unutarnji prostor je podijeljen u zasebne zone: prvo, odvodi se, a preko sustava preljeva tekućina ulazi u drugu sekciju gdje se vrši završno čišćenje.

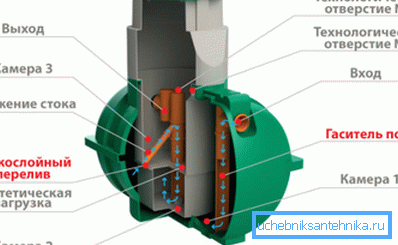

Shema septičke

Obratite pažnju! Ako je boja prethodno bila spremljena u bačvu, tada se može koristiti kao posuda za odlaganje tek nakon temeljitog čišćenja i pucanja. Inače postoji opasnost od kontaminacije tla kemijom.

Fluoroplastične cijevi i bačve za kanalizaciju

Zasebno vrijedi spomenuti PTFE bubnjeve na kanalizaciji. PTFE je zanimljiv materijal. Cijevi i bačve iz nje mogu se raditi u temperaturnom području od -100 ° C do + 250 ° C. Osim toga, PTFE je izdržljiv i izdržljiv.

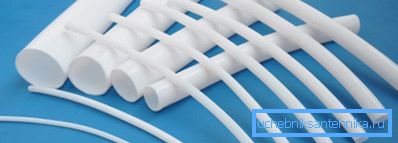

Fluoroplastične cijevi

Obratite pažnju! Fluoroplast je inertni materijal, ne reagira čak ni s vrlo agresivnim tvarima, on čak nadmašuje platinu i zlato u ovom pokazatelju. Stoga, upotreba u običnoj kanalizaciji nije posve opravdana. Najčešće fluoroplastične cijevi i cijevi se koriste u kemijskoj industriji.

sažimanje

Drenaža je odavno sastavni dio ugodnog života osobe. Navedeni materijal pomoći će odrediti popis elemenata koji će biti potrebni prilikom instaliranja sustava odvodnje i kako bi se izbjeglo kašnjenje u obavljanju poslova. Zahvaljujući ovom pravilno uređenom kanalizacijskom sustavu trajat će više od desetljeća.

Video u ovom članku prikazuje neke od nijansi unutarnjeg sustava kanalizacije.
