Kako unutarnja kanalizacija to radi u privatnoj kući

Svaki vlasnik pokušava urediti svoj dom što je više udoban. No, za razgovor o punoj udobnosti stanovanja, ako ne postoji kanalizacija, nije potrebno. Stoga je uređaj ovog sustava izuzetno važna točka koja zahtijeva posebnu pozornost.

Shema unutarnjeg sustava odvodnje u kući

U ovom članku ćemo se bliže promotriti kako se unutarnji kanalizacijski sustav izvodi u privatnoj kući.

Opće informacije

Prije svega treba reći da se sav rad na organizaciji kanalizacije u kući svodi na sljedeći rad:

  • Oprema za kanalizaciju - uključuje sve što se nalazi izvan kuće. Ovaj cjevovod i septički spremnik ili prašak. U slučaju centraliziranog sustava odvodnje, rad je uvelike pojednostavljen.
  • Izgradnja domaće kanalizacije - ove radove uključuju ugradnju uspona, cijev za lijevak i ožičenje u kupaonice. Prije svega, trebali biste se baviti rasporedom unutarnjeg sustava.

Naravno, za izgradnju sustava, možete potražiti pomoć od stručnjaka, međutim, ako to radite sami, možete uštedjeti mnogo novca. Ne postoji ništa superkomplikirano u ovom, jedino je da je potrebno strogo pridržavati nekih pravila i zahtjeva koji se primjenjuju na takav instalacijski rad.

Vertikalni elementi domaće kanalizacije

Shema kanalizacijskog sustava treba odgovarati izgledu kuće Istina, čak i kada je planirate, poželjno je kompaktno organizirati prostorije na koje će se isporučiti voda i ispuštanje otpadnih voda.

Takvi prostori uključuju:

  • kuhinja;
  • Kupaonice;
  • Kupaonice;
  • Laundries, itd.

Kompaktni raspored ovih soba pojednostavit će instalaciju sustava. Najbolja opcija rasporeda je kada se sve vodovodne instalacije mogu povezati s jednim kolektorom, kroz koji će se odvesti odljev efluenta u septičku jami, prašinu ili središnju kanalizaciju.

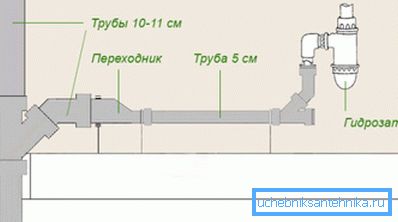

Horizontalni elementi kanalizacije

U slučaju kada je kuća velika i ima nekoliko soba s vodom i odvodom koji se nalaze u različitim dijelovima zgrade, stručnjaci preporučuju korištenje kanalizacijskog sustava s nekoliko septičkih jama ili septičkim jama. Osim toga, ako kuća ima dva ili više katova, potrebno je postaviti ustave.

Domaća kanalizacija

Promjeri cjevovoda

Za svaku kuću potrebna je individualna shema kanalizacije. Međutim, postoje neki uobičajeni standardi. Prije svega, one se odnose na cijevi:

Odvodnja u WC-u Promjer cijevi mora biti najmanje 100-110 mm
Odvodnja iz kuhinje i kupaonice Koriste se PVC ili PP cijevi promjera 50 mm.
rotacije Izvršeno pod kutom od najviše 45 stupnjeva, što smanjuje mogućnost začepljenja sustava

Savjet! Najpogodnije je koristiti polivinil-kloridne cijevi za uređenje kanalizacijskih sustava jer su niske cijene, izdržljive i pouzdanije od onih od lijevanog željeza. Osim toga, postavljanje takvog plinovoda mnogo je lakše.

Dijelovi za polaganje sustava

Shema sustava odvodnje

Počinjanje rasporeda kanalizacije s vlastitim rukama treba biti s određivanjem mjesta podizanja ili kolektora. Zatim se iz podizača izvodi daljnji dijagram ožičenja. Međutim, prvo se upoznajte sa značajkama kanalizacijskih sustava.

U budućnosti, prema pripremljenoj shemi, moguće je izračunati materijal i vodovodnu opremu koja je nužno potrebna za izgradnju kanalizacijskih sustava.

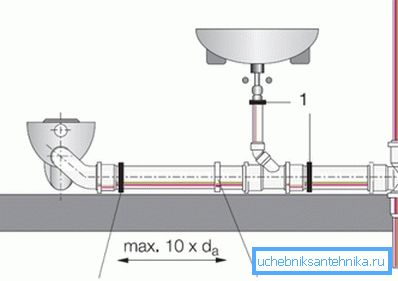

Spajanje WC školjke i sudoper na usponski

Shema se može izvesti na redovitom komadu bilježnice u ćeliji ili grafikonu. Trebat će vam vladar, vrpca i olovka.

Shema domaće kanalizacije u privatnoj kući provodi se u sljedećem redoslijedu:

  • Prvi korak je napraviti plan kuće u mjerilu. Ako su dimenzije kuće nepoznate, prvo ćete morati nadići mjericu trake i poduzeti mjere.
  • Potom, kao što je gore spomenuto, trebate odrediti mjesto uspona.
  • Nakon toga, na pripremljenom planu potrebno je naznačiti mjesta postavljanja sanitarnih uređaja i metode njihova povezivanja.
  • Dalje, treba napomenuti mjesto cijevi koje će spojiti uspinjače s vodovodnim učvršćenjem. Na dijagramu su prikazani i svi priključni elementi, koji uključuju zavoje, tee i druge dijelove cjevovoda.
  • Svi gore navedeni koraci moraju biti izvedeni za svaki kat.
  • Na kraju rada potrebno je izračunati ukupnu dužinu kanalizacijske cijevi.
  • Prilikom izvođenja unutarnje sheme možete odmah izvesti vanjski, na koji cjevovod ide, od izlaza do dubokog mjesta za čišćenje ili prašine. Potrebno je uzeti u obzir sve norme postojećih građevnih kodova.

Proveden je postupak izvođenja sheme.

Priključni dijagram nekoliko vodovodnih instalacija na podizanje

montiranje

Možda je najveća složenost uređaja u kućanstvu kanalizacija u fazi distribucije i polaganja cijevi. Kao što je gore spomenuto, najjednostavnija je mogućnost koristiti PVC ili PP cijev za kanalizaciju. Nedavno postoji širok raspon tih proizvoda, tako da neće biti teško odabrati koljena, čajevi i ostali dijelovi za cijevi.

U foto - instalaciji uspona

Savjet! Ako odlučite samostalno obavljati posao, trebali biste nazvati nekoga da vam pomogne jer će sam proces trajati mnogo dulje, a to će utjecati i na kvalitetu instalacije.

Instalacijske upute za sustav su kako slijedi:

  • Započnite rad sa skupštinom uspona. Najbolje je postaviti postolje u WC jer je veličina cijevi koja će spojiti WC na postolje iznosi 100 mm. Za izdržljivost i pouzdanost, uspinjač se može pričvrstiti na zid pomoću montažnih kvačica, no često se u zidu postavlja posebni kanal ili ima podiznik u kutiji.
  • Spojevi cjevovoda trebaju biti obloženi posebnim sanitetskim brtvilom. Za spajanje cijevi s uspinjačem, morate koristiti kosu. Svi zglobovi trebaju se dalje obrađivati ​​posebnim sanitetskim brtvilom.
  • Na mjestima gdje cijevi prolaze kroz zid ili strop, stručnjaci preporučuju uporabu rukavca.
  • U zglobovima cijevi različitih promjera treba koristiti posebne adaptere.
  • Na raskrižju cijevi od sudopera, tuš kabine i kupke, morate koristiti kolektorsku cijev promjera od najmanje 100-110 mm.
  • Kod spajanja vodovodnih instalacija na kanalizacijski sustav, potrebno je izvesti vodene zamke koji sprečavaju neugodne mirise ulaska u prostoriju.

Obratite pažnju! Na svakom podignutom mjestu morate instalirati poseban t, koji će, ako je potrebno, omogućiti začepljenje. Kako biste izbjegli bilo kakve probleme s čišćenjem kanalizacijskog sustava u budućnosti, potrebno je instalirati TE nakon svakog skretanja sustava.

Dijagram sklopa cjevovoda kanalizacije

Prilikom postavljanja sustava obratite pozornost na nagib cjevovoda. U sustavu slobodnog protoka, kut nagiba, u skladu s SNiP, ovisi o njegovom promjeru:

Promjer 50 mm Nagib mora biti najmanje tri centimetra po metru
Promjer 110 mm Nagib mora biti najmanje dva centimetra po metru

Da bi se osigurala potrebna nagib, različite točke cjevovoda trebale bi se postaviti na različitim visinama.

Savjet! Prilikom postavljanja cijevi potrebno je provjeriti nepropusnost sustava, punjenje čistom vodom. Tek nakon takve provjere dopuštena je puna uporaba vlastitog kanalizacijskog sustava.

Otpuštanje instalacije

Prilikom instalacije sustava, stručnjaci preporučuju početak rada s izdavanjem, što će spriječiti nekonzistentnost unutarnjih i vanjskih kanalizacijskih sustava. Otpuštanje se naziva granični dio sustava koji povezuje unutarnju kanalizaciju s vanjskim.

Dijagram otvora s otpuštanjem i vanjskim kanalizacijom

Oslobađanje treba postaviti na dubini ispod zamrzavanja. Prema tome, ispušna cijev bi trebala proći kroz temelje. Za različite regije dubina zamrzavanja tla može biti različita.

Ako iz nekog razloga nije moguće locirati cijev na takvoj dubini, možete ga instalirati još veći, ali u tom slučaju mora biti dobro izoliran tako da se ne smrzava tijekom zimske sezone. Ako to ne učinite, kanalizacijski sustav možete koristiti samo u proljeće, kada se sustav odmori.

Ako se tijekom gradnje kuće graditelji nisu brinuli o rupi za cijev za izlaz, morat ćete ga probiti sami. U tu svrhu primijenite metod dijamantnog bušenja.

Obratite pažnju! Promjer ispušne cijevi ne smije biti manji od promjera uspona.

Nakon što je napravljena rupa, u njega se stavlja cijev s rukavcem pričvršćenom, tj. još jedna cijev većeg promjera. Na svakoj strani temelja, rukavac mora stršiti 15 cm ili više.

Kanalizacijska cijev

Ugradnja zabavne cijevi

Kako bi sustav kućnog odvoda mogao raditi po očekivanjima, potrebno je instalirati kanalizacijsku cijev.

Potrebno je iz sljedećih razloga:

  • Izjednačava atmosferski tlak unutar sustava, što pomaže u sprečavanju iscrpljenosti zraka i hidrauličkim šokovima.
  • Povećava izdržljivost kanalizacijskog sustava.
  • Pruža učinkovit rad septičkog spremnika.

Lijevak je zapravo nastavak uspona koji se prikazuje izvan krova. Moram reći da neki obrtnici kombiniraju ventilatorsku cijev s dimnjakom. Međutim, stručnjaci to ne preporučuju.

zaključak

Ugradnja domaće kanalizacije u kući nije toliko teška operacija kao što se na prvi pogled može činiti. Jedino što je iznimno važno u strogosti je slijediti sva gore navedena pravila i zahtjeve. U suprotnom, možda će biti potrebno preraditi sustav koji je složeniji rad od instalacije od nule (vidi i članak Cijevi za domaću kanalizaciju: odabir i primjena).

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
