Kanalizacija i vodovod: kako dizajnirati i instalirati

Nijedan stan ne može osigurati potrebnu razinu udobnosti bez prisutnosti modernih inženjerskih mreža u njemu. A ako su stanovi često već opremljeni potrebnim sustavima, onda u privatnoj kući, taj problem rješava svaki pojedinac. Instalacija vodoopskrbnih i kanalizacijskih sustava zahtijeva posebnu pažnju, jer zdravstveni status stanovnika ovisi izravno o tim sustavima.

Bez vode i kanalizacije nema civilizacije

Vrste vodoopskrbnih i sanitarnih sustava

Sustav vodoopskrbe posebno je dizajniran i dizajniran sustav čija je glavna svrha pružanje neprekinutog vodoopskrbe raznim potrošačima u stambenoj ili upravnoj zgradi. Jednostavno rečeno, riječ je o cjevovodu s različitim dodatnim elementima (pumpe, filtri, spremnici i tako dalje) koji isporučuje vodu potrebne kvalitete od točke dovoda vode do kupaonice i kuhinje (vidi i članak Lokalna kanalizacija: načine uspješnog provođenja).

Što se tiče kanalizacijskog sustava, njegov zadatak je suprotan. Potrebno je za uklanjanje otpadnih voda, njihovo nakupljanje u specijalnim spremnicima i, u nekim slučajevima, liječenje.

Postoje posebna pravila i propisi za tehnički rad vodoopskrbe i sanitarne opreme. Značajke ovih inženjerskih mreža moraju biti u potpunosti u skladu s njima.

Najčešće korištene autonomne inženjerske mreže

Opskrba vodom i kanalizacija prema SNiP su dvije glavne vrste:

  • centralizirana - odlaganje vodoopskrbe i otpadnih voda nastaje korištenjem postojećih mreža naselja;
  • autonoman - unos vode i odlaganje otpada obavlja se pojedinačno instaliranom opremom.

Prva je opcija poželjna prvenstveno zato što će troškovi projektiranja i instaliranja svih sustava biti znatno niži nego kod izrade vlastitih mreža. U tom slučaju, ugradnja vodoopskrbe i odvodnje sastojat će se samo u polaganju unutarnjih cjevovoda i njihovom povezivanju s gradskim komunikacijama.

Sve je to lako sa svojim rukama. Potrebno je samo dobiti odgovarajuće dopuštenje komunalnih usluga.

No daleko od svih sela i gradova postoji centralizirana kanalizacijska i vodoopskrbna mreža. Stoga moramo projektirati i izgraditi vlastite sustave, uzimati vodu iz bunara ili bunara i filtriranje odvoda pomoću septičkog spremnika ili biološke stanice za obradu.

Foto dodatne opreme potrebne za uređenje vodoopskrbe

Pravila rada vodoopskrbnih i kanalizacijskih mreža omogućuju podjelu u dvije velike skupine.

Kriterij za klasifikaciju je metoda prijenosa tekućine:

  1. Gravitacija. U ovom slučaju, voda teče kroz cijevi pod djelovanjem gravitacije. Svi elementi moraju biti u određenom kutu.
  2. Tlačna glava Koristi se kada nema mogućnosti oblikovanja i izgradnje sustava slobodnog protoka (na primjer, u područjima s teškim terenom). U tom slučaju potrebno je koristiti crpke koje piju vodu.

Obratite pažnju! Tlačni sustav može raditi samo u prisutnosti struje. Stoga, treba paziti da se osigura neprekinuti rad ove mreže. Možda ćete morati kupiti i instalirati električni generator koji osigurava stanovanje za struju tijekom nesreća.

Projektiranje vodoopskrbe i kanalizacije

Ova faza rada je gotovo važnija od same gradnje. Najbolje je zatražiti pomoć u posebnim organizacijama ili stručnjacima s odgovarajućim vještinama i kvalifikacijama.

To možete poduzeti samo ako planirate izgraditi jednostavnu shemu za servisiranje kuće za odmor. Inače, možete naići na mnoge probleme koji će morati potrošiti na veliku količinu vremena i novca. Ponekad morate početi čitav proces čistim škriljevcima.

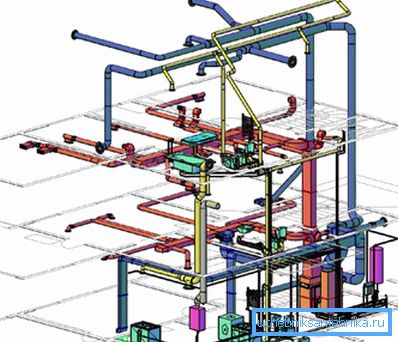

Teško je moguće sami dizajnirati vodovod i kanalizaciju.

Prvo morate odlučiti o broju i mjestu mjesta za unos vode iz vodoopskrbnog sustava. Najjednostavnija opcija je kada se kuhinja i kupaonica nalaze u susjednim sobama. U tom slučaju možete upotrijebiti jedan podizivač kanalizacije.

Složeniji slučaj je kuća na dvije ili tri kata, od kojih svaka ima i toalet ili kupaonicu. Bit će potrebno koristiti nekoliko uspona, a možda i iste kumulativne bunare ili septičke jame.

Osim toga, potrebno je izvršiti i druge izračune:

  • odabrati izvor unosa vode - može biti bunar, pojedinačna bušotina ili samo otvoreni spremnik (jezero, rijeka);
  • za utvrđivanje stupnja prisutnosti podzemnih voda - može biti potrebno raditi na geološkim istraživanjima tla (postojeće inženjerske i topološke crteže zemljišta također će pomoći);
  • odrediti potrebu za pitkom vodom - računa se na dan i ovisi o broju ljudi (to je potrebno za odabir opreme potrebnog kapaciteta);
  • odaberite vrstu uređaja za pročišćavanje otpadnih voda ili rezervoar koji će biti instaliran na mjestu.

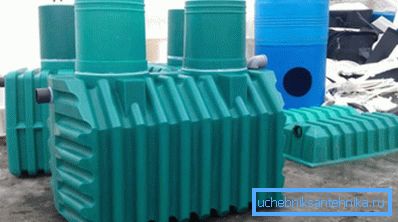

Spremni septički spremnici

Savjet! Kao posljednje sredstvo, preporučuje se kupiti gotove konstrukcije koje se prodaju u trgovinama hardvera. Dostupni su spremnici za pohranu plastike, gotove septičke jame i biološke stanice za obradu.

Ugradnja inženjerskih mreža

Izgradnja vodoopskrbe i kanalizacije na gradilištu može se započeti tek nakon izrade projekta.

Sadrži:

  • instalacije različitih elemenata, oblikovanih dijelova i pribora;
  • dimenzije pojedinih elemenata.

Da bi se razvila dokumentacija lakša za čitanje, trebali biste koristiti konvencionalne simbole vodovodnih i sanitarnih. Zatim za rad dodatne upute neće biti potrebne.

U protivnom, postoji opasnost od uporabe cijevi manjeg promjera, drugih zaustavnih ventila i tako dalje. A pogrešna udaljenost između vodoopskrbe i kanalizacije može čak dovesti do zagađenja vode u bušotini ili dobro.

Izrada unutarnjih cjevovoda

Izgradnja vodovoda i kanalizacije unutar kuće počinje nakon izgradnje okvira, kao i raspored krova.

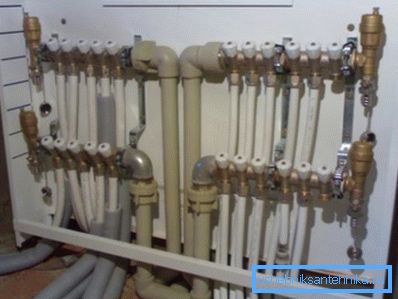

Čvor unutarnjeg sustava vodoopskrbe privatne kuće

Navodimo glavne nijanse ovog procesa:

  • izračunava se promjer upotrijebljenih vodnih cijevi na temelju broja točaka za prihvaćanje vode u kući;
  • Prije ulaska cjevovoda u kuću preporuča se ugraditi odjelni zatvarač, zatim računovodstvenu opremu, a tek nakon toga - kućna dizalica;
  • u podrumu se ugrađuju svi glavni elementi vodovodnih i odvodnih sustava (pumpe, filtri, mjerači, zaustavni ventili itd.);
  • Preporučljivo je osigurati ugradnju tri crpke: prva dva osiguravaju vodu pri minimalnom i maksimalnom opterećenju, treći - u hitnim situacijama;
  • ne zaboravite promatrati padine cijevi predviđene u projektu;
  • udaljenost cjevovoda za pitku vodu iz cjevovoda i drugih cjevovoda (plin, grijanje) mora biti najmanje 1,5 metara.

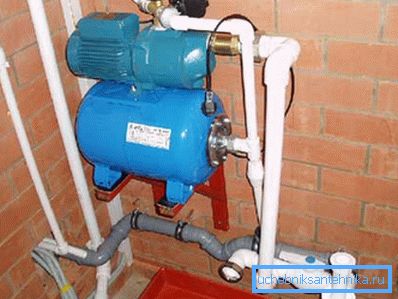

Prisutnost nekoliko crpki omogućit će racionalnije korištenje vodoopskrbnog sustava.

Savjet! Čak i ako uzimate vodu iz bušotina ili bušotine, preporuča se da ne zanemarite instalaciju mjerne opreme za vodu. Tako će biti lakše uzeti u obzir troškove u prirodnom i monetarnom smislu. Osim toga, može se koristiti, na primjer, za izračunavanje količine vode potrebne za popunjavanje bazena, umjetnog ribnjaka i tako dalje.

Vanjska brtva sustava

Što se tiče inženjerskih mreža, postavljenih na otvorenom, ovdje trebate obratiti pažnju na takve trenutke:

  1. Dubina kanala za postavljanje cijevi mora premašiti udaljenost koju zimi zamrzava tlo. To će spriječiti zamrzavanje vode i raskidanje cjevovoda.
  2. Pri prelasku vodovoda i kanalizacije, udaljenost između cijevi treba biti viša od 40 cm. Uz to, za tu se lokaciju treba opremiti posebnim čeličnim kućištem koji štiti cijevi na udaljenosti od 5 do 10 metara (ovisno o prirodi tla).
  3. Preklapanje cjevovoda treba izvoditi samo pod pravim kutom.
  4. Udaljenost između paralelnih popločenih cjevovoda mora biti najmanje 1,5 metara.

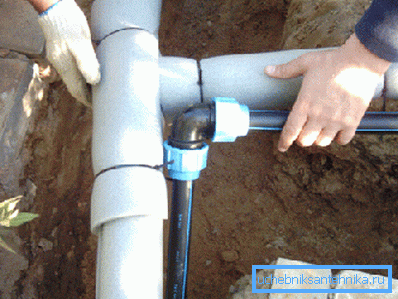

Ugradnja mreža na ulici također ima svoje osobine.

zaključak

Imajte na umu da ne samo trajanje njihove operacije i odsutnost nesreća ovise o pravilnom poštivanju svih zahtjeva pri polaganju inženjerskih mreža u privatnoj kući (vidi i članak Autonomna kanalizacija u privatnoj kući: odabir najboljeg opcija).

Više detalja o razvoju i dizajnu mreže vodoopskrbe i otpadnih voda nalazi se u videu u ovom članku.
