Kanalizacijski sustav u stambenoj zgradi: uređaj i

Pri planiranju popravaka, koji uključuju zamjenu kanalizacije, spajanje dodatnih uređaja i uređaja, ili obnove, potrebno je razumjeti osnovna načela izrade ovog sustava. Bez jasnog razumijevanja načela rada ne možete izbjeći mnoge pogreške u procesu instalacije. I trošak takvih pogrešaka, u pravilu, je prilično visok, budući da je jedina prilika da se popravimo je da potpuno preusmjeri cijeli izgled.

Valja napomenuti da kanalizacijski sustav u stambenoj zgradi ne čini složen sustav. Njegovi zadaci su jednostavni i intuitivni: transport otpadnih voda iz vodenih točaka, koji se mogu koristiti kao umivaonici, sudoperi, strojevi za pranje rublja, posude za kadu itd.

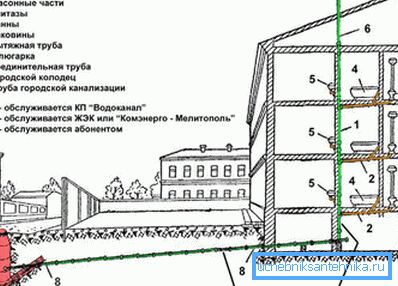

Na fotografiji - tipična shema

Obratite pažnju! Glavna složenost kanalizacijskog plinovoda je da se otpadne vode moraju prevoziti gravitacijom, tako da projekt mora uzeti u obzir ovu okolnost.

Kanalice tipične stambene zgrade

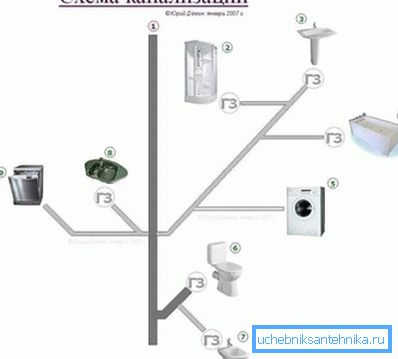

Struktura kanalizacijske mreže

Kuće izgrađene prema standardnim nacrtima prošlog stoljeća obično uključuju blisko postavljanje kupaonice i kuhinje, tako da je kanalizacijski vodovod isti u njima.

Distribucija se, u pravilu, vrši u sljedećem redoslijedu:

  1. Ispod sudopera u kuhinji, u pravilu, sustav počinje;
  2. Zatim ide u kupaonicu;
  3. WC, gdje se nalazi u središnjem usponju, prolazi kroz sve etaže zgrade.

Obratite pažnju! Kućište mora imati krovnu cijev kako bi osigurala prozračivanje sustava.

Instalacija sustava trebala bi se temeljiti na sljedećim načelima:

  • Glavni zadatak sustava je transport otpadnih voda iz uređaja u svakom stanu do zajedničkog uspona.;
  • Rad sustava temelji se na principu pomaka bez potrebe za stvaranjem dodatnog pritiska.;
  • Kako bi se organizirala gravitacijska struja, cijevi se moraju postaviti pod kutom;

Obratite pažnju! Kut nagiba cjevovoda reguliran je pravilima i propisima za kanalizaciju u stambenoj zgradi.

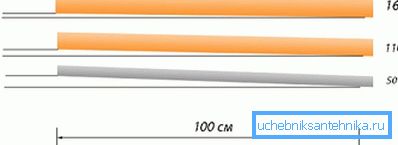

Parametri nagiba
  • Nagib mora biti održavan tijekom cjevovoda.. U nedostatku nagiba na nekim dijelovima sustava, naročito u okretnim područjima, često će nastati zagušenja kanalizacije u stambenoj zgradi.

Shema kanalizacijskog plinovoda

Demonstracija ožičenja

U pravilu, svi sanitarni aparati u kući trebaju biti povezani s rasklopnom vodom, s izuzetkom grijanog ručnika i bojlera, koji ne zahtijevaju odvodnju.

Za organizaciju kanalizacijskog sustava u okviru jednog stana obično se koristi standardna shema:

  1. Uređaj za vodoopskrbu opremljen je poprečnim dijelom, koji je opremljen s tri izlaza, od kojih su dva namijenjeni za spajanje s cijevima promjera 50 mm, a jedan za cijevi od 100 mm;
  2. Glavna linija sustava promjera 10 cm služi za organiziranje odvodnje za WC;
  3. Jedno od autocesta promjera 5 cm potrebno je za spajanje aparata koji se nalaze u kupaonici, a to mogu biti: kupaonica, tuš, umivaonik, itd.;
  4. Druga pet centimetarska autocesta potrebna je za organiziranje odvoda aparata u kuhinji, koja je u pravilu sudoper, perilica suđa, itd.;
  5. Preostale cijevi u sustavu razgraničavaju autoceste do cjevovoda za spajanje. Slijed povezivanja u ovom slučaju određuje samo mjesto ugradnje dodatnog vodovoda.

Obratite pažnju! U apartmanima s dovoljno velikim prostorom može se opremiti s dva izlaza kanalizacijskog kanala, naročito ako je izgled za udaljenu lokaciju kupaonice i kuhinje.

Popravak kanalizacije

Ožičenje u prostorijama kupaonice

Zbog činjenice da vječna oprema još nije izmišljena, pravodobno će se svaki vlasnik suočiti s potrebom popravljanja kanalizacijskog sustava u stambenoj zgradi.

Odabir cijevi

Vrste cijevi

Moderni vlasnici kuća više ne instaliraju cijevi od lijevanog željeza, većina njih preferira plastičnu.

Sljedeće vrste cijevi će biti prikladne za kanalizaciju:

  • PVC - polivinil klorid;
  • HDPE - polietilen;
  • PPRC - polipropilen.

Vijeće. Ne postoji temeljna razlika između ovih vrsta materijala. Od tih, može se stvoriti kao kanalizacijska cijev, i oluja kanalizaciju u stambenoj zgradi.

Tehnologija montaže

Plastična cijevna veza

Uputa o tome kako sastaviti cijevi vlastitim rukama je izuzetno jednostavna i jasna:

  • Svaka cijev s jednim od njegovih strana opremljena je spojenom spojnicom s brtvom od mekane gume;
  • Spojni elementi sustava, nazvanih armatura, imaju iste spojke;
  • Kako bi se spajao, potreban je prazan kraj cijevi bez spojke za spajanje s spojnicom ili cijevnim spojnicama. Gumeni prsten takvog spoja jamči čvrstoću veze;
  • Stručnjaci preporučuju da sve cijevi voze, a potom ga premjestite na udaljenosti od najviše 1 cm. Ova metoda osigurava prigušni razmak koji će nadoknaditi linearna proširenja.

U slučaju da je sanitarni uređaj tako daleko od vodoravne kanalizacije da nije moguće organizirati kretanje vode gravitacijom, potrebno je instalirati kanalizacijsku pumpu u sustav.

Uvjeti korištenja

Uvjeti korištenja moraju se objasniti djeci.

Postoje pravila o korištenju kanalizacije u stambenoj zgradi koju svaki korisnik kanalizacijskog sustava mora ispuniti kako bi se izbjegli kvarovi i blokade.

  1. WC-i, sudoperi i umivaonici trebaju biti čisti;
  2. Vlasnici moraju pratiti ispravno stanje vlastitih vodovodnih instalacija i spriječiti lomove;
  3. Ne ulijte zapaljive tekućine i kiseline u sustav;
  4. Nemojte dopustiti besmislenu potrošnju vode, njegov konstantan protok ili curenje;
  5. Zabranjeno je odlaganje hrane u odvod;
  6. Zabranjeno je ispuštanje kanalizacijskog sustava prije čišćenja kanalizacije u stambenoj zgradi;
  7. Zabranjeno je odlaganje građevinskog otpada, pijeska, suhih graditeljskih smjesa i njihovih ostataka, krpe i higijenskih predmeta, osim za toaletni papir, staklo, predmete od drva i metala;
  8. Zaštititi cijevi i vodovodne instalacije od mehaničkih šokova i teških opterećenja;
  9. Za čišćenje plastične cijevi izvana koristite meku, vlažnu krpu;

Vijeće. U svakom slučaju metalne četke ne smiju se koristiti za čišćenje površine.

  1. Kod začepljenja plastičnih cijevi ne može se koristiti čelična žica, takvo čišćenje se obavlja tankom polietilenskom cijevi ili crijevom od tvrde gume.

Kanalizacija je neophodna za zbrinjavanje kanalizacije i tekućeg otpada, a svi članovi obitelji, uključujući i djecu, trebaju biti upoznati s pravilima njegove uporabe.

U zaključku

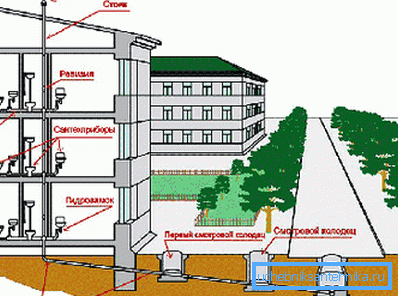

Organizacija otjecanja u visokim zgradama

Ako planirate remont s potpunom zamjenom kanalizacijskih cijevi, video u ovom članku pomoći će vam u detaljan opis svih faza rada. No, glavno pravilo ovog procesa je činiti sve dobro i učinkovito, budući da je pravilno funkcioniranje kanalizacijskog sustava ključ za udoban život u stambenoj zgradi.

Osim ispravne proizvodnje popravaka, također je potrebno pravilno koristiti ovaj sustav, isključujući kvarove i blokade u sustavu.
