Kanalizacijski sustav unutar i izvan stana

Ako živite u stanu, bez sumnje ćete koristiti usluge gradskog središnjeg kanalizacijskog sustava i, najvjerojatnije, ne razmišljate o značajkama svojih funkcija s tehničke točke gledišta. I uzalud. Uostalom, razumijevanje kako će gradske kanalizacijske radove dovesti do njegove učinkovitije i neprekinute operacije.

Stoga vam u ovom članku dajemo sve potrebne informacije za to.

Pravilni kanalizacijski sustav u Staljinci osigurava neprekinuti ispuštanje kanalizacije

Kanalizacijski sustav u stanu

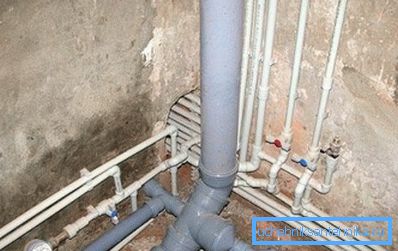

Fotografije izgleda kanalizacije

Prije svega, razmatrat ćemo kako se odvodni sustav gradi unutar granica stambene zgrade, a tek tada, kako je kanalizacijski sustav uređen u gradu.

Ispravan nagib cijevi

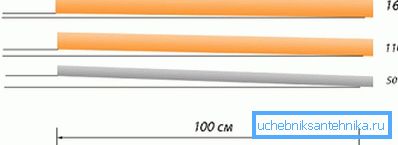

Dopušteni nagib cijevi različitih promjera

Cjevovod je instaliran na takav način da može samostalno čistiti, potpomognut pravilnim poštivanjem kuta svojih elemenata. U stanovima za njegovu primjenu obično se koriste kanalizacijske cijevi promjera 40-50 mm, pa im za njih optimalni nagib iznosi 3%, što je 3 cm po svakom metru sustava. U suprotnom, očekuju se sljedeći problemi:

prednapon efekti
Manje od 3% Voda će se previše iscuriti, bez mogućnosti ispiranja svih netopivih čestica koje su pale u otpadnu vodu.
Više od 3% U tom slučaju, naprotiv, tlak se stvara prekomjerno jakim, a tekućina neće imati vremena za uzimanje svih smeća.

U oba slučaja vlasnici stanova će se suočiti s tehničkim blokiranjem u kanalizacijskom sustavu, koji se može ukloniti samo zamjenom pogrešno instaliranih elemenata.

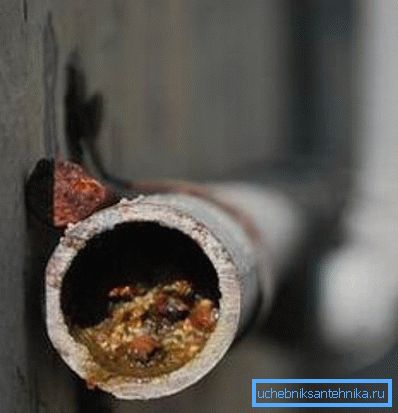

Primjer formiranja tehničke zagušenja kao posljedica nepridržavanja ispravnog kuta nagiba cijevi

Povežite se s zajedničkim uspona

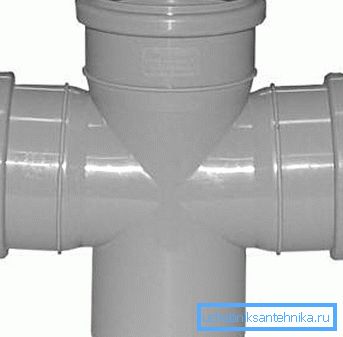

Plastični poprečni presjek za pričvršćivanje

Ulaz u opći kanalizacijski sustav iz stana je samo jedan, a provodi se uz pomoć posebnog križa, koji vam omogućuje povezivanje jedne cijevi promjera 100 mm i dvije cijevi s promjerom od 50 mm, no pričajte o tome detaljnije.

Upute:

  1. WC i bide su spojeni na glavnu najširu rupu.

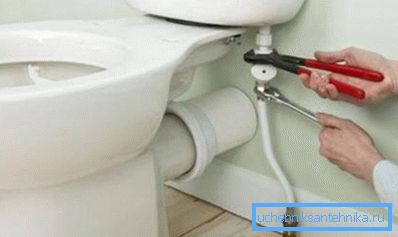

Povezivanje WC-a s odgovarajućom vještinom može se obaviti vlastitim rukama
  1. Svi ostali sanitarni aparati u kupaonici i wc-u, uključujući perilicu i tuš kabinu, povezani su s jednim od ulaza od pedeset milimetara.
  2. Drugi - svi kuhinjski uređaji, uključujući perilicu posuđa.

Visina ugradnje sanitarnih uređaja

Budući da cijeli cjevovod ima određenu nagib u smjeru glavne crte, onda, što je oprema povezana s uspona, to bi trebalo povećati. Jedine iznimke od ovog pravila su strojevi za pranje i perilice posuđa, budući da imaju vlastite centrifugalne pumpe koje guraju tekućinu pod pritiskom i mogu se čak nalaziti ispod ulaza u zajedničku kanalizaciju.

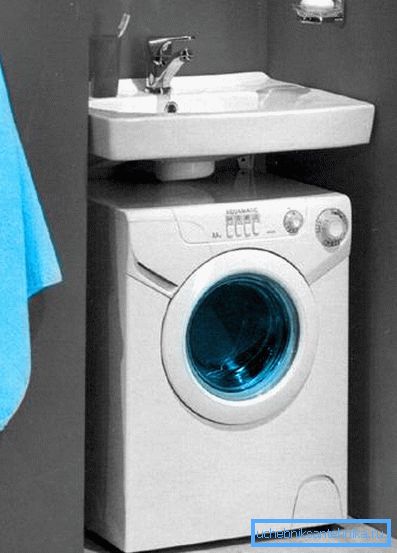

Uređaji opremljeni pumpnom opremom mogu se nalaziti ispod razine ugradnje drugih vodovodnih instalacija.

Savjet: preporuča se postavljanje perilice i perilice posuđa u najudaljenijem kutu. To će vam omogućiti da stavite opremu koja treba odgovarajuću podizanje bliže.

Odabir cijevi

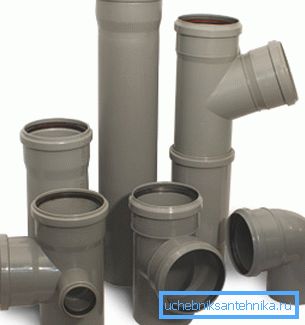

Uzorci polimernih cijevi, adapternih čajeva i drugih potrebnih elemenata

Korištenje proizvoda od lijevanog željeza za stvaranje cjevovoda već je zastarjelo, u tu svrhu mnogo su prikladnije vrste polimernih predstavnika: polipropilenski, polietilenski ili polivinil-kloridni cijevi.

Imaju sljedeće prednosti:

  • Razumna cijena. Plastika je uvijek jeftinija od metala.
  • Apsolutna otpornost na vlagu. Potpuno nema procesa korozije ili propadanja.
  • Mala težina. Uklanja dodatno opterećenje na elementima za pričvršćivanje.
  • Jednostavno rukovanje i rukovanje. Svi elementi su ručno povezani i po potrebi skraćeni.

Savjet: prilikom spajanja širenja i spojke nakon što je usko povezano s priključkom, povucite cijev malo natrag, oko 15 mm. Tako ćete osigurati odstupanje u trenutku toplinskog širenja materijala. U suprotnom slučaju, cijevi se mogu izvrtati kad prođe vruća voda, od koje će spoj propasti.

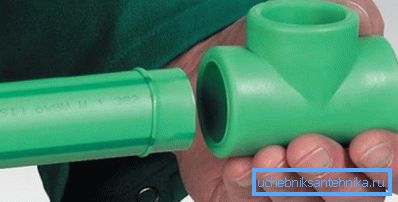

Primjer plastične cijevi
  • Mogućnost opremanja izolacije buke. A buka tekućine koja prolazi kroz cijevi neće vas zamarati dan ili noć.

Zglobovi kutova

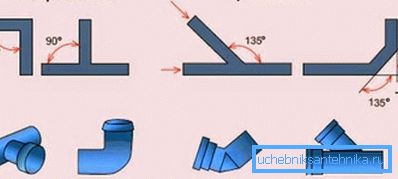

Primjeri pravog i krivog zglobova kutova

Ovdje je sve vrlo jednostavno: pravni kutovi su uzroci začepljenja kanalizacije i usporavaju kretanje otpadnih voda, pa ih treba izbjegavati. S ovim ćete savršeno pomagati proizvodima savijeni ispod 135 stupnjeva.

Vodene zamke

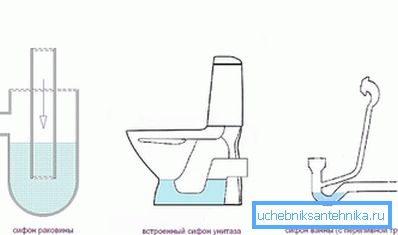

Moguće opcije za vodonepropusne kanale

Kanalizacija izlučuje neugodne mirise koji mogu prodrijeti cijevi i u dnevnu sobu. Kako bi se spriječilo da se to dogodi, na svakom odvodu treba biti instaliran poseban vodeni brtveni spoj.

U toaletu, na primjer, takvo konstruktivno rješenje postoji u početku, za umivaonik i kada se instalira u obliku sifona. Vodeni čep koji nastaje u takvim uređajima zbog razlike u visini ulaznih cijevi pouzdano sprječava mirisni miris ulaska u stan.

Savjet: ako dugo ostavite svoj dom, ulijte suncokretovo ulje u sifone. Film koji se formira na vodi u zamkama sprječava isparavanje tijekom odsutnosti. U suprotnom, možete se vratiti na neugodan mirisni prostor.

Kanalizacijski sustav u gradu

Shema kanalizacijske cijevi iz apartmana i zgrada

Pogledajmo kako kanalizacijski sustav izgleda na ljestvici cijele svoje zgrade visokih zgrada i susjedne ulice:

  1. Glavna cesta autoceste. To je otpadna voda koja će ići na mjesto liječenja, o čemu ćemo detaljnije razgovarati kasnije.
  2. Tehnički grad dobro. Uređaj bunara kanalizaciju potrebnu za provedbu održavanja i popravka cijelog sustava.

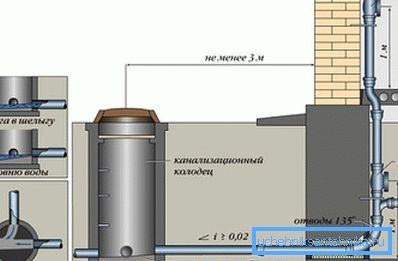

Uređaj kanalizacijskih bušotina na građevinskim normama i propisima jamči dovoljan pristup cjevovodu
  1. Povezujuća grana između dvorišta i gradskih bušotina.
  2. Tehnički kolektor u dvorištu. Ujedinjuje sve kuće u dvorištu u jednu mrežu, a osim pristupa sustavu, također omogućuje izglađivanje okretanja kutova.
  3. Provjerite dobro. Na svakom je ulazu odvojeno.
  4. Mjesto povezivanja uspona s šahtom.
  5. Unutarnji cjevovodi apartmana.
  6. Toaleti.
  7. Bath.
  8. Pranje.
  9. Ustaje.
  10. Ventilacija kanalizacije. Potrebno je osigurati da sustav ne akumulira ispušteni zrak, zbog čega voda u zamke ispari, što za posljedicu ima prodor neugodnih mirisa u dnevne sobe.

Otpadne vode

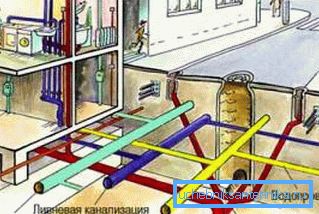

Primjer provedbe odvojenog sustava odvodnje

Gradska mreža odvodnje izvan kuće, ovisno o otpadnoj vodi koja ga ulazi, može biti od dvije vrste:

Vrsta kanala Značajke kretanja zaliha
javnost Kiša, rastopljena i kućanstvo zajedno padaju na opću autocestu
odvojen Kiša i snijeg rastu po pojedinim odvodima u rijeke i jezera bez pročišćavanja.

Kao što vidite, zasebni je sustav puno isplativiji jer s njim nije potrebno obraditi ni oborina.

Pokret oko grada

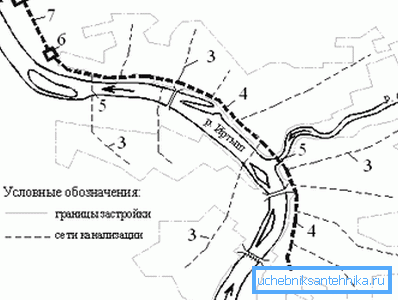

Uzorak sheme mreža kanalizacije

 Elementi gradske kanalizacije:

  1. Dvorišni sustavi.
  2. Ulice u ulici.
  3. Distriktni kolektori opremljeni pumpnim stanicama, budući da nije uvijek moguće osigurati dovoljnu nagib cijevi za prirodno kretanje kanalizacije.
  4. Ducker također može pumpati kanalizaciju.
  5. Gradska kanalizacijska stanica.

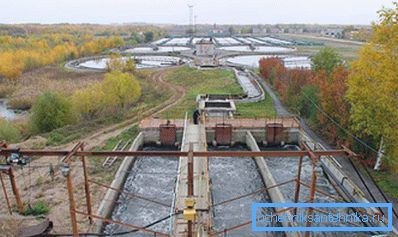

Stanica za pumpanje gradske kanalizacije
  1. Predgrađe cjevovoda.
  2. Mehanička i biološka sredstva za čišćenje.
  3. Puštanje u spremnike.

čišćenje

Razlikujemo sljedeće glavne faze pročišćavanja otpadnih voda koje prolaze kroz gradski kanalizacijski sustav:

  1. mehanički. Rešetke, pješčane zamke i septičke jame pomažu u zamahu i odvajanju najveće netopive ruševine.
  2. biološki. Ona se provodi zbog djelovanja mikroorganizama i može biti od dvije vrste:
ime opis
prirodni U tom slučaju, sve kanalizacije pada na posebna polja filtracije, gdje se odvija čišćenje tla.
umjetna Mnogo složeniji, ali učinkovitiji:
  • prvo, u spremnicima za prozračivanje, efluente zajedno s dodanim muljem se puhati zrakom iz kompresora
  • dalje se spuštaju u sekundarne spremnike za odlaganje u kojima se ispusti mulj koji se koristi u aerotankovima;
  • dezinfekcija elektrolizom i ispuštanje pročišćene tekućine u spremnike postaje krajnji korak.

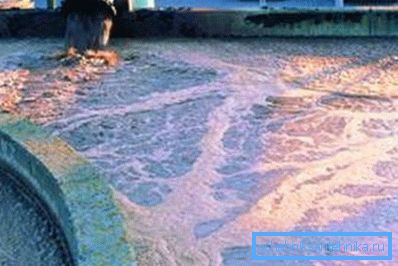

Biološka obrada urbanog otpada

Metoda umjetnog čišćenja ima svoje nedostatke:

  • potrošnja električne energije;
  • potreba za održavanjem;
  • visoka troškovna izvedba.

Ali ne šteti okolišu i ne zahtijeva ogromne površine, kao što je slučaj s prirodnom metodom.

zaključak

Gradski kanalizacijski sustav počinje od sudopera, preko kojeg prati ruke i završava u jezeru. I sav taj kolosalni način omogućava skup svojih elemenata, koje smo razmatrali gore.

Neispravnost, nepravilna instalacija ili rad nekih od njih mogu dovesti do manje ili veće nesreće. Stoga pokušajte slijediti sva pravila o korištenju kanalizacije.

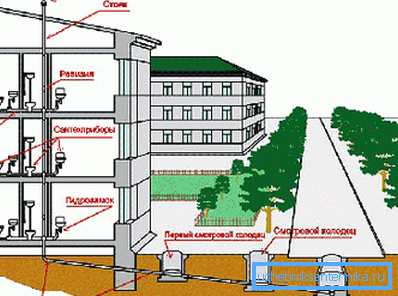

Svojevrsni kanalizacijski sustav na kanalizaciji u visokim zgradama čini da se uvijek sjećate o svojim susjedima

Videozapis u ovom članku pružit će vam dodatne informacije izravno povezane s predstavljenim materijalima. Neprekinuti rad gradskog kanalizacijskog sustava počinje iz vašeg stana.
