Mehanizam wc školjke i njegove tipične probleme

U ovom članku moramo se upoznati s načinom na koji je spremnik za pražnjenje postavljen. Proučit ćemo uređaj zastarjelih i modernih dizajna. Osim toga, bavit ćemo se tipičnim problemima mehanizama spremnika.

Idemo.

Popis čvorova

To je više nego mala.

1. Mehanizam punjenja za WC školjku (poznat i kao ventil za punjenje) koristi se za doziranje punjenja spremnika. Kada se otjecanje otvori; kada se diže na određenu razinu vode zatvara protok.
2. Mehanizam za ispiranje WC školjke (odvodni ventil) je odgovoran, odnosno, za odvod. Njegov zadatak - nakon što pritisnete gumb, polugu ili trzaj lanca da potroši cijeli volumen vode maksimalnom brzinom.

Usput: tzv. Dvostruki drenažni mehanizmi u jednom od načina dopuštaju da potrošite samo dio volumena spremnika, čime ćete uštedjeti vodu.

1. Spremnik za spremnik s policom mora osigurati nepropusnost prilikom pražnjenja. Zapravo, u modernim kompaktima, ova je funkcija dodijeljena prstenastom manžetu mekane gume.

Ulazni ventil

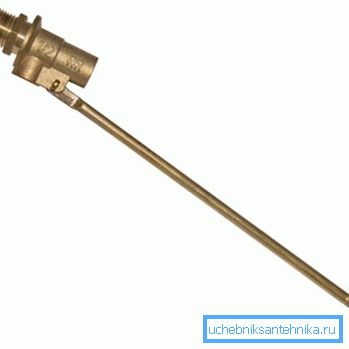

Mjed s zrakom

Najstariji strukturno, ali do danas, mehanizam punjenja za zahod je mjedeni ventil s cijevom, jarmom, plovkom i gumenom brtvom.

Načelo rada može se lako razumjeti rastavljanjem ovog uređaja:

• Kada se razina vode podigne, skočni plutač povlači dugu ruku klackalice, dok je štapić pritisnuo brtvom na konusnu mlaznicu i zatvarajući vodu.
• Prilikom drenaže plovak se spušta, a cijev otvara mlaznicu.

Međutim, takva jednostavna shema ima nekoliko specifičnih problema.

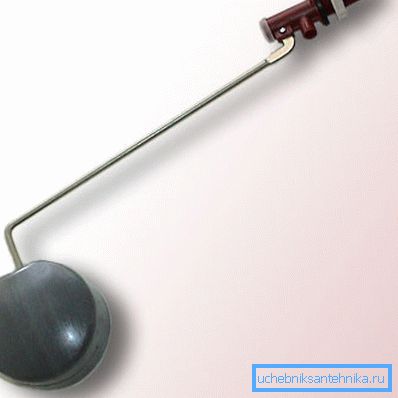

Plastično s jarmom

Zbog jeftinijih plastičnih masa u usporedbi s mjedi, cijena ovog tipa ventila je nešto niža.

Dizajn je, međutim, prošao minimalnu količinu promjena.

• Namještanje ručice kotača ne provodi se prisilnom deformacijom, već pomoću vijka za podešavanje.
• Po želji dodao je plutajuću prevrtanju. Kada se postigne određena razina vode, naglo mijenja položaj, čime se sprječava voda, ne postupno, već odmah.

Na gore navedene probleme starog mehanizma dodani su u vezi s niskom mehaničkom čvrstoćom plastike. Sada se, u pravilu, pupak ne trese i ne razgrađuje s hrđom, već postepeno širi rupice u tijelu ventila i pada iz njih. Upute za rješavanje ovog problema, nažalost, smanjuju se na zamjenu cijelog ventila.

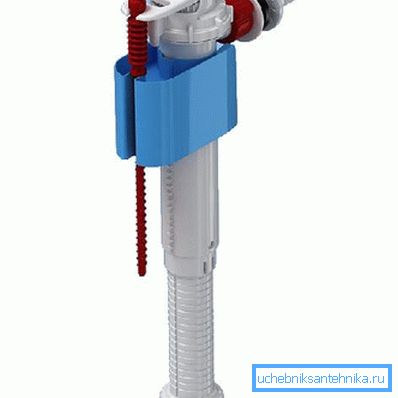

S vodičem za plovak

Moderni plutajući mehanizam za WC školjku može dobiti najviše raznih oblika i konstruktivnih pogubljenja. Ključna razlika od uobičajenih proizvoda iz Sovjetskog Saveza jest da se plovak kreće duž vertikalnog vodiča.

Koje su prednosti takve odluke:

1. Ventil za punjenje zauzima minimalan prostor u toaletu.
2. Pomicanje plovka u vodoravnoj ravnini je nemoguće. Ako je tako - plovak više ne može ometati rad ventila za odvod.

Podešavanje razine plovka, na kojoj se voda preklapa, provodi se mehanizmom za vijke. Visokokvalitetni silikonski jastučići već desetljećima dolaze. Jedini problem ostaje pijesak koji blokira ventil koji se tretira rastavljanjem i pranjem.

Usput: postavljanje grubog filtera nakon ventila će riješiti problem jednom zauvijek. No, bolje je ne instalirati filtre koji se prodaju s ventilima: oni imaju previše tanke rešetke i brzo se začepljuju s otpadom koji ventil omogućuje bez komplikacija.

Odvodni ventil

Što bi mogao biti mehanizam za ispiranje WC školjke?

Zvonik lijevanog željeza

Ovi su proizvodi korišteni u domaćim tankovima barem od prvih poslijeratnih godina. Masivni ventil od lijevanog željeza na poluzi koji leži na rubu spremnika bio je odgovoran za ispuštanje. Podizanje ventila koji je pričvršćen za polugu pomoću lanca otvorio je put za vodu; ostatak vode iz spremnika isisan je usisavanjem stvorenim u cijev za ispuštanje kroz preljev U-oblika.

Tipičan problem zvona je samo jedan - gubitak elastičnosti brtvila. Mikroporozna guma se koristi za zamjenu brtve. Nažalost, najmlađi modeli ovog bezazlenog dizajna već su gotovo pola stoljeća star; erozija i vapnena sredstva praktički su ih izvadili iz službe.

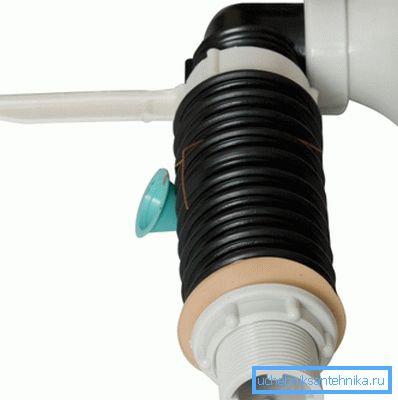

žljebanje

Ovaj plastični nesporazum promijenio je zvono sedamdesetih godina prošlog stoljeća. Valovlje se naginje na tegljaču na užetu i opet, zbog vakuuma u odvodnoj cijevi, isisava svu vodu iz spremnika.

Ovaj mehanizam za ispiranje WC-a bio je u početku pogrešna struktura: njegov je rad povezan s deformacijom plastike. Limiranje površine vode smanjilo je već mali resurs rebara na dvije godine ili manje.

kruška

Kruška, koja je bila opremljena s oba gornja spremnika i prve kompaktne ploče, postala je razumnijom rješenju. Gumena polutka prošeta je vodilicama i podignuta je ručicom ili ručkom koja je prolazila kroz poklopac spremnika.

Glavni problem prvog seta okova kruške bio je korozija čeličnih vijaka koji su pričvrstili sedlo na tijelo spremnika. Nešto slabije su se zalihe srušile ili je kruška izgubila elastičnost. Samostalni popravak pribora smanjen je na zamjenu neispravne stavke ili, što je bilo mnogo smisleno, kompletan set: njegov život bez servisa rijetko je premašio 5-7 godina.

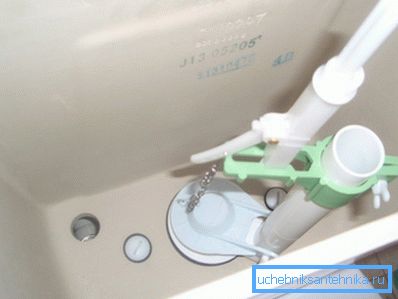

Suvremeni mehanizam za ispiranje vode u WC-u također često uključuje krušku; međutim, u njoj, za razliku od prethodnika, gotovo se ne koriste metalni dijelovi. Kruška se nosi na šupljoj polimerskoj šipci koja istodobno obavlja funkciju preljeva, a podiže se ručkom, koja se nadvijala iznad poklopca spremnika.

Plastično zvono

Istodobno s kruškama u jeftinim plastičnim spremnicima, za neko vrijeme, korišten je mehanizam s plastičnim zvonom koji se nosio na cilindričnom odvodu. Kada pritisnete gumb, zvono je potonulo, zamjenjujući vodu; dok je pao u preljev i zbog razrjeđivanja u odvodu ispraznio je spremnik.

Dizajn je bio krajnje neugodan za uporabu, jer je radio na strogo definiranoj razini vode u spremniku. Promjena tlaka u akveduktu u kombinaciji s tada popularnim plovcima s mjedenim rockerom značajno je utjecala na tu razinu.

Moderni šljive

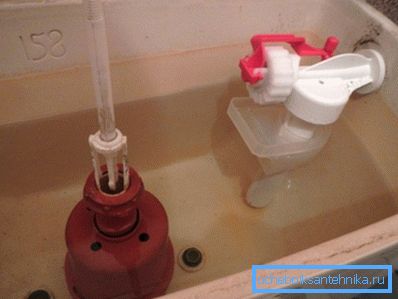

Tipični mehanizam za zaključavanje za WC koji su opremljeni modernim uvezenim spremnicima je vertikalna plastična kolona. Šupljina unutar stupca je preljev; voda je blokirana prstenastom brtvom koja se nosi na šupljoj šipki.

U pravilu, mehanizmi za odvod dopuštaju regulaciju:

• Intenzitet pražnjenja zbog postavljanja maksimalne udaljenosti između sjedala i brtve.
• Razina preljeva.
• U sustavima s dvostrukom pražnjenjem - potrošnja vode kada pritisnete gumb koji koristi dio sadržaja spremnika za odvod.

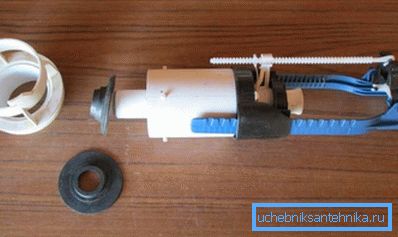

Jedini tipični konstrukcijski problem je brtva. Za 5-8 godina gubi elastičnost i treba zamijeniti. Srećom, to je jednostavno kupiti odvojeno od ventila.

Par spremnika i WC školjke

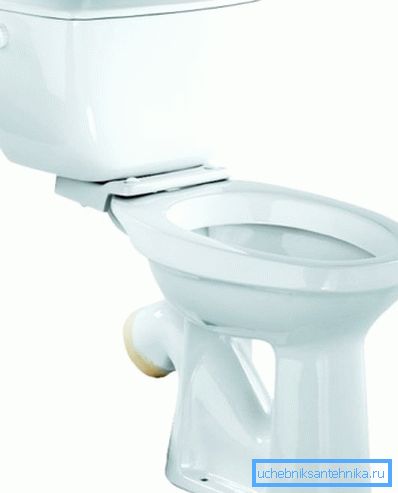

U modernim WC školjkama s oblikovanom polici, prstenasta brtva služi na neodređeno vrijeme i ne stvara probleme. Jedini oblik koji zaslužuje spominjanje je toalet s odvojenom policom domaćeg uzorka.

Popis problema koji stvara vlasniku je prilično impresivan:

1. Korozija pričvrsnih vijaka.
2. Poluće police kada se pritisne.
3. Učvršćivanje čipova uši WC.
4. Gubitak elastičnosti ovalne manžete između spremnika i police.
5. Ispružio je konusnu manšetu ispod polica.

Potencijalnom kupcu može se dati samo jedan savjet: nakon što vidite takav set, odmaknite se od nje što je više moguće.

zaključak

Naravno, u jednom malom materijalu nemoguće je opisati sve dizajne tenkova proizvedenih u posljednjim desetljećima. S nekim rješenjima koja nismo dotaknuli, čitatelj će biti predstavljen na videu u ovom članku.

Sretno!
