Odvodite cijevi koje su potrebne za ugradnju

Plastične cijevi za odvodnju kanalizacije, koje se koriste u kućanstvu, u pravilu imaju promjer od 32 mm, 50 mm, 100 mm i 150 mm, iako su dva najpopularnija tipa 50 mm, 100 mm. Osim toga, izdaju se fragmenti različitih duljina za ugradnju kablova sustava i mogu biti 25 cm, 35 cm, 50 cm, 75 cm, 100 cm, 150 cm i 200 cm (fragmentacija cijevi od 150 mm počinje od 50 cm, obično manjih ne proizvode).

Detaljnije ćemo opisati o takvim elementima u nastavku, a također ćemo vidjeti i demonstraciju tematskog videozapisa u ovom članku.

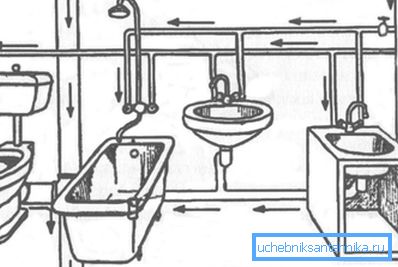

Načelo kanalizacije i vodovoda u stanu ili kući

Oprema za kanalizaciju

Napomena. Cijeli sustav, montiran za kanalizaciju, uglavnom se sastoji od cijevi različitih promjera. Ali svi oni moraju nekako pristati, tako da industrija za tu svrhu proizvodi jednolike armature (PVC), kao i gumene manžete (smanjenja) i brtvene prstene.

cijevi

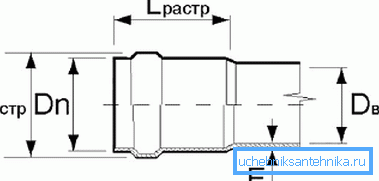

Osnovni parametri

Najznačajniji parametar, bilo da se radi o odvodnoj cijevi s krova ili će biti kanalizacijski vodilac ili vodoravni vodič manjeg promjera, može se nazvati vanjskim promjerom - propusnost ne ovisi o tome, ali upravo to pripada pozornosti tijekom instalacije. U nastavku nudimo vam pozornost na tablicu svih standardnih veličina polivinilkloridne kanalizacije.

Vanjski promjer (mm) Krutost prstena nazivna (SN, kN / m2)
Dn Perm. odstupanja 2 4 8
SDR 51 SDR 41 SDR 38
Debljina zidova cijevi (mm)
hr Dodaci. Isključeno. hr Dodaci. Isključeno. hr Dodaci. Isključeno.
50 ± 0,2 - - 1.3 ± 0,4 1.6 ± 0,4
63 ± 0,2 - - 1.6 ± 0,4 2.0 ± 0,5
75 ± 0,3 - - 1.9 ± 0,4 2.3 ± 0,5
90 ± 0,3 - - 2.2 ± 0,5 2.8 ± 0,5
110 ± 0,3 - - 2.7 ± 0,5 3.4 ± 0,5
125 ± 0,3 - - 3.2 ± 0,6 3.9 ± 0,6
160 ± 0,4 3.2 ± 0,6 4.0 ± 0,6 4.9 ± 0,7
200 ± 0,5 3.9 ± 0,6 4.9 ± 0,7 6.2 ± 0,9
250 ± 0,5 4.9 ± 0,7 6.2 ± 0,9 7.7 ± 1,0
315 ± 0,6 6.2 ± 0,9 7.7 ± 1,0 9.7 ± 1.2
400 ± 0,7 7.7 ± 1,0 9.8 ± 1.2 12.3 ± 1,5
500 ± 0,9 9.8 ± 1.2 12.3 ± 1,5 15.3 ± 1,8
630 ± 1.1 12.3 ± 1,5 15.4 ± 1,8 19.3 ± 2.2
800 ± 1,3 15.4 ± 1,8 19.6 ± 2.2 24.5 ± 2.7
1000 ± 1,6 19.6 ± 2.2 24.5 ± 2.7 30.6 ± 3.3
1200 ± 2,0 24.5 ± 2.7 29.4 ± 5.2 36.7 ± 3,5

Napomena. Ova tablica navodi sve parametre cijevi, u rasponu od poprečnog presjeka od 50 mm i više, iako su parametri u stambenom sektoru 50 mm, 110 mm i 150 mm. Stvarni promjer od 110 mm kod kupnje u trgovini obično se smatra 100 mm - i cijevi i cijena ne mijenjaju se.

Fittings i smanjenja

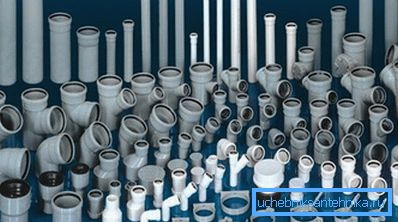

Različite konfiguracije armature
  • Da bi se bilo koji spoj na cjevovodu, kao što je povezivanje, rotacija, odvajanje čvora ili prijelaz na drugi promjer i na drugu ravninu, koriste se specijalizirani adapteri različitih konfiguracija. Na primjer, odvodna cijev za WC školjku može biti izrađena poput plastičnog kuta ili valovitog rukavca, ali nekako ga morate povezati s usponskom mrežom, a tu trebate čep (četverostruki - za odvod u druge sanitarne prostore) koji je ugrađen u usponski ,

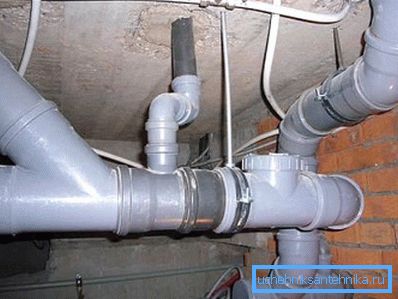

Teška razmjena u podrumu
  • Otprilike na isti način spojen je odvodni cjevovod za kupaonicu ili umivaonik - valoviti sifonski prsten uklapa se u utičnicu kutne kanalne cijevi ili čašice, gdje se koristi gumeni prsten ili manžeta za brtvljenje. Tu su i složene čvoriće, osobito u podrumima privatnih kuća, kada u stanu nema praktički nikakvih cijevi - za svaku kupaonicu, odvod se izvodi kroz pod, tako da ispod, pod stropom podruma, morate spojiti mnoge cijevi, s drugačijim nagibom i drugačijim promjerom.

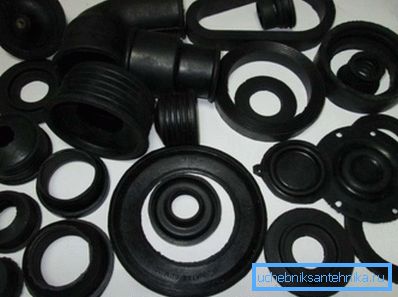

Gumene lisice i O-prsteni
  • Gumena manžeta ponekad je jednostavno nezamjenjiva, na primjer, spajanje odvoda stroja za pranje rublja na kanalizacijsku cijev provodi se uz pomoć cijevi od 32 mm koja mora biti spojena na zvono s cijevom od 50 mm.. Ali takvi PVC spojevi su vrlo rijetki, pa se guma gumba od 5032 mm gurnula u čašu zvona i tako se riješi problem. Upravo se ista situacija događa kada je odvodna cijev spojena na sudoper - ona koristi smanjenje od 5040 mm ispod valovitog sifonskog rukavca.
  • Gumeni brtveni prstenovi dobivaju proizvođač s plastičnom cijevi, tako da ih ne morate kupiti odvojeno. Prilikom pristajanja trebate biti oprezni da ne zakrenete, i ako nakon probnog ispuštanja primijetite strujanje kroz bilo koji od zglobova, a zatim nemojte žuriti da se zalijepite silikonom ili brtvilom. U tim slučajevima, instrukcija preporučuje demontažu takve veze, popraviti prsten i ponovno ga sastaviti - protok će nestati.

Korisni savjeti. Prilikom skupljanja kanalizacije vlastitim rukama, ponekad postoje ozbiljne poteškoće - razlog tome je da je brtveni prsten od gume previše krut. Kako bi se uklonili ovaj problem, možete zamazati prsten ili kraj cijevi (ili oboje) s tekućim deterdžentom u kućanstvu. To će uvelike olakšati povezivanje tijeka rada.

Korisni programi

Ispitivanje dobro za pregled

U slučaju blokiranja ispod sudopera, malo ljudi će imati pitanje o tome kako očistiti odvodnu cijev u kuhinji, sve je ovdje jednostavno - izvadite rukav sa sifona iz priključka i kroz utičnicu ući u sanitarni kabel na strani uspona. Ali što da radimo ako takav sklop nije izrađen ravno, ali s okretima (ponekad za 90?) Ili ako duljina kabela nije dovoljna?

U takvim slučajevima, plastična revizija padne na skretanje i na duge dijelove (više od 4-5 metara), koja može biti, kako unutra tako i izvan, pod zemljom, samo u potonjem slučaju napraviti betonsku ili betonsku zidanu građu iznad njega ,

Revizija je vrlo slična izgledu i načinu instalacije na čelu, samo u našem slučaju bočnu slavinu se vrši s nitom tako da se može čvrsto zatvoriti poklopcem, što se može jasno vidjeti na vrhu fotografije. Da bi se uklonila blokada, poklopac se odvrati i sanitarni kabel se umetne u cijev u pravom smjeru.

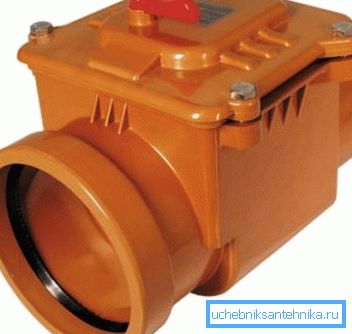

Plastični kontrolni ventil za membranu

Kako bi se izbjegao prelijevanje, koristi se kontrolni ventil kanalizacije, koji se obično instalira u privatnom sektoru ili na prvim katovima visokih zgrada. Bit rada ovog gadgeta je kako slijedi - kada se razina vode u kanalizaciji povećava iznad razine cijevi u stanu (kuća), tada će sva ta tekućina početi sipati kroz toalet, kadu, a ponekad i sudoper s umivaonikom (zakon komunikacijskih posuda). Ali ako instalirate ventil za zatvaranje u stambeni prostor, to se neće dogoditi.

Takvi uređaji mogu biti vertikalni i vodoravni, s opstom u obliku membrane s gumenom brtvom (plastično) ili vodoravnom kuglom, s prirubnicama (od lijevanog željeza ili čelika). Potonja opcija se obično koristi za industrijske kapacitete.

zaključak

Plastični odvodni cijevi za krov, prostor ili polaganje podzemlja se međusobno ne razlikuju i izrađeni su od istog materijala - PVC-a. Glavna razlika između njih leži u veličini i načinu instalacije.
