Odvodni wc školjka: dizajn, popravak, zamjena

05-02-2018
Kanalizacija

Mehanizam odvodnje za WC školjku je višekomponentni dizajn koji se nalazi unutar spremnika. Funkcioniranje ovog čvora izravno određuje koliko će udobno koristiti uređaj i koliko će se dobro provesti ispiranje.

Moderni mehanizmi obično se izrađuju s odgovarajućom granicom sigurnosti, no ponekad ih je potrebno popraviti i zamijeniti. Kako bi ovaj zadatak mogao postići vlastitim rukama na odgovarajućoj razini kvalitete, vrijedno je prvo razumjeti opća načela funkcioniranja sustava.

Prilično složen mehanizam koji se mora redovito održavati odgovoran je za ispiranje otpada u kanalizacijski sustav.

Ispustite dizajn

Načelo rada

Spremnik za odvod u suvremenoj posudi za WC je kontejner unutar kojeg se nalazi nekomplicirani mehanizam.

Ovaj čvor je odgovoran za odmjereni protok vode i radi u automatskom načinu rada:

  • Voda iz cjevovoda kroz cijev ulazi u spremnik kroz ventil za punjenje.
  • Postupno punjenje spremnika, tekućina djeluje na upravljačke uređaje (pričat ćemo o njihovom dizajnu ispod), koji nakon postizanja određene razine dovodi do blokiranja punjenja.
  • Kada pritisnete gumb na poklopcu spremnika, drugi ventil se otvara - odvod. Voda napušta spremnik i ponovno se otvori za punjenje.

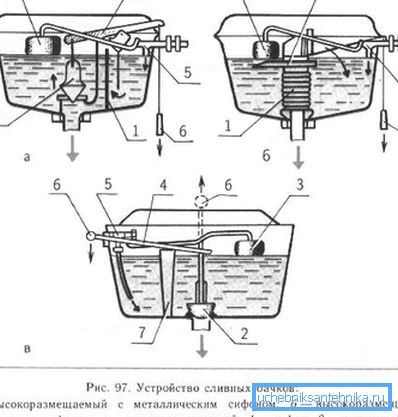

Sheme proizvoda starog dizajna

Takvo alternativno djelovanje ventila je vrlo povoljno: ne trebamo osigurati da se spremnik stalno napuni ili da tekućina ne prelijeva. Naravno, kako bi se osigurao nesmetan rad, svi dijelovi sustava moraju ispravno funkcionirati.

Glavni elementi

Mehanizam za WC cisternu može imati vrlo različite konfiguracije, ali u gotovo svakom slučaju uključuje tri elementa:

  • Ventil za punjenje spremnika.
  • Float za podešavanje razine vode.
  • Sustav prelijevanja (odvodni ventil).

Obratite pažnju! Upute za mehanizam za ispiranje za WC školjku obično sadrže crtež ventila s naznakom veličine i konfiguracije tih elemenata i pomoćnih dijelova. Ovaj će nam dokument pružiti neprocjenjivu pomoć pri obavljanju popravaka.

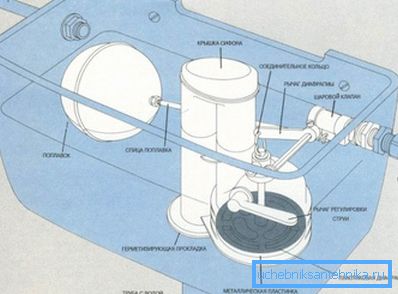

Jedna od shema dizajna

Ovi dijelovi stupaju u interakciju kako slijedi:

  • Ventil za punjenje je mlaznica, ugrađena u donju ili bočnu stijenku spremnika za odvod. Vanjska je nit urezana u cijev za podizanje, na koju je pričvršćena cijev s hladnom vodom s maticom za pričvršćivanje ili drugim priključkom.
  • Na unutarnjoj strani ventila nalazi se mehanizam za zaključavanje spojen na ručicu klackalice.. Plutajuća je pričvršćena na drugu stranu klackalice - plastični spremnik koji se diže kako se razina vode povećava.
  • Kada se plovak spusti, ulazni ventil se otvara. Kada se plovak podigne, jaram se postupno pomiče i nakon dostizanja određene razine blokira mehanizam zaključavanja koji prekida protok vode.
  • Odvojeno, postoji mehanizam za pražnjenje, koji pritiskom na gumb otvara rupu na dnu spremnika. Voda, ulazeći u WC školjku velikom brzinom, ispire sadržaj u kanalizaciju.

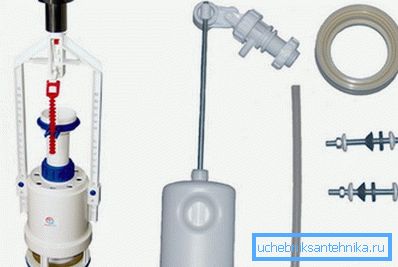

Fotografije ventila

Obratite pažnju! Moderni modeli opremljeni su dvostrukim odvodnim sustavom: pritiskom na jedan gumb pustit ćemo svu vodu pritiskom na drugi - samo jedan dio.

  • Odvodni ventil obično je opremljen takozvanim preljevom.. Ovaj čvor osigurava nas od prelijevanja spremnika: ako mehanizam za zaključavanje iz jednog ili drugog razloga ne radi, voda se ne izlijeva, već jednostavno ulazi u kanalizaciju kroz lagano otvoreni poklopac dna.

Unatoč izglednoj složenosti, popravak mehanizma za dezinfekciju WC-a čak može izvesti početnik. Da biste to učinili, potrebno je razumjeti značajke strukture instalirane na vašoj web-lokaciji i kupiti odgovarajući dio za zamjenu. Pa, kako se ne biste izgubili u tipičnim situacijama, dolje predstavljamo neke korisne preporuke.

Popravak i održavanje

Rješavanje problema

U ovom ćemo odjeljku objasniti kako popraviti mehanizam za ispiranje u WC-u. U pravilu, popravak ne uzrokuje nikakve posebne poteškoće, međutim, u nekim slučajevima potrebno je izvršiti kompletnu zamjenu odvodnih armatura.

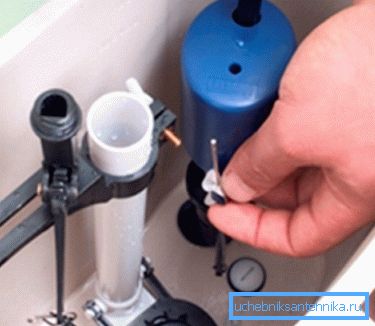

Plovak mora biti nepropusan, inače sustav neće raditi.

Ako je problem lokalan, morate postupiti prema jednostavnoj shemi:

Opis kvara Algoritam za popravak
Punjenje pluta s vodom
  • To se obično događa zbog trošenja ili mehaničke štete.
  • Kao privremena mjera, plovak se može ukloniti, temeljito osušiti i zapečaćiti spojem otpornim na vlagu.
  • U prvoj prilici, dio se treba zamijeniti, jer je cijena minimalna.
Propuštanje u ispušnom ventilu
  • Najčešće se stezanje smanjuje tijekom vremena zbog gubitka elastičnosti brtvenih brtvi.
  • U početnim fazama možete podesiti tlak ventila, ali u budućnosti morat ćete zamijeniti brtve ili instalirati novi dio.
Problemi s gumbom za pražnjenje
  • U većini slučajeva, takvi problemi su uzrokovani neravnotežom rockera.
  • Ako je ovaj dio izrađen od metala, mora se savijati tako da se ventil dobro otvori.
  • Plastični rocker je lakše zamijeniti.
Nema vode koja ulazi u spremnik
  • Prije vađenja poklopca iz spremnika isključite vodu.
  • Zatim rastavite crijevo za dovod i očistite ga, uklanjajući prljavštinu.
  • Učinimo isto s usisnim ventilom.
  • Ako ove manipulacije ne pomognu, provjeravamo rad samog ventila i, ako je potrebno, izvršimo njezinu zamjenu.

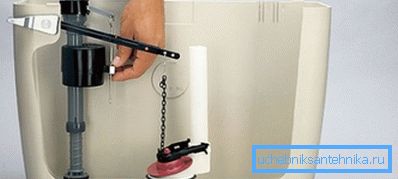

Podešavanje je vrlo jednostavno.

Mehanizam zamjene

Ako se mehanizam za drenažu razbije u toaletu (tj. Opisane metode više ne pomažu), tada se uvijek može zamijeniti.

Mi to činimo ovako:

  • Kupujemo odvodne armature istog modela, kao što je utvrđeno kod vas. Točno podudaranje je vrlo važno jer čak i najmanji razlike u dimenzijama mogu dovesti do neoperabilnosti mehanizma.
  • Prije zamjene mehanizma za odvod u WC-u, isključite vodu i ispraznite spremnik.
  • Izvadite poklopac iz spremnika, nakon odvijanja gumba za pražnjenje.
  • Zatim otpojite sve cijevi i rastavite unutarnju stranu ventila.
  • Odvrnite vijke koji osiguravaju spremnik na podnožju.
  • Izvadite spremnik, a zatim izvadite donji dio mehanizma za odvod.

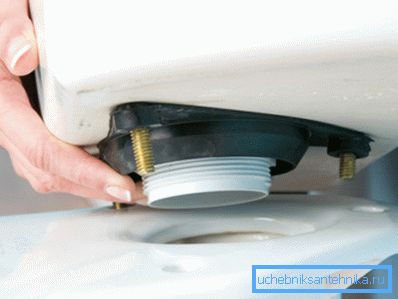

U nekim slučajevima, da biste zamijenili mehanizam, morate ukloniti cijeli spremnik.

Obratite pažnju! Možete iskoristiti priliku za čišćenje unutarnjih površina WC školjke, što je vrlo teško pristupiti prilikom montaže.

  • Zatim, u ispražnjenoj rupi ugradite nove dijelove.
  • Vratimo spremnik na mjesto, učvršćujući ga uz pomoć istih vijaka. Ako je zatvarač tijekom rada zahrđao, treba ga zamijeniti.
  • Mi nastavljamo s montažom mehanizma, a nakon njegovog dovršetka - priključimo opskrbne dizalice.

Zatim poslužite vodu, osiguravajući da nema propuštanja. Prvo pražnjenje se provodi s uklonjenim poklopcem radi provjere rada sustava.

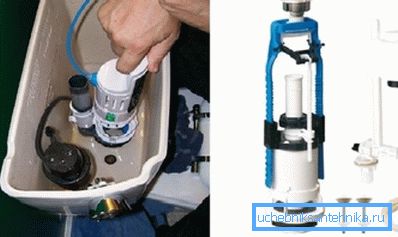

Instalirajte sve pojedinosti o odvodnim armaturama

Ako je sve u redu, vratimo poklopac na njegovo mjesto i popravimo ga s gumbom.

zaključak

Potpuna zamjena mehanizma za pražnjenje u toaletu je relativno rijetko potrebna: u većini slučajeva izvedba se može vratiti ispravljanjem jednog ili više dijelova. Ali čak i ako je sustav potpuno neispravan, neiskusni vodoinstalater također može to popraviti.

Videozapis u ovom članku sadrži preciznije preporuke o ovoj temi, tako da novorođenci svakako vrijedi istražiti.
