Okvir za tuš-ladicu: pouzdana podrška našem tušu

Prilikom montaže tuš kabine vlastitim rukama često se suočavamo s problemima uzrokovanim lošim sastavnim dijelovima. Budući da je okvir za paletu jedan od najvažnijih elemenata cjelokupne strukture, povećava se zahtjev za njegovom pouzdanost.

U nastavku ćemo vam reći što biste trebali obratiti pozornost prilikom kupnje okvira palete, a također vam dati niz savjeta o tome kako ga sami izraditi i instalirati.

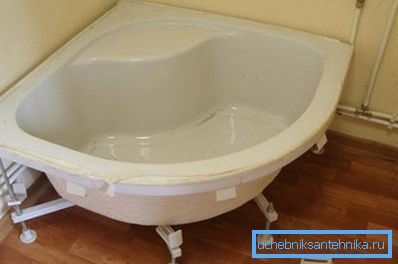

Kvaliteta potpore za tuš-baš je iznimno Napomena!

Specifikacije okvira

Svrha i izgradnja

Ploča za tuširanje je široka i relativno plitka posuda koja se koristi za sakupljanje tekuće vode i preusmjeravanje na odvod kanalizacije. Istodobno znatno područje palete, zajedno s malom debljinom materijala od kojeg se izrađuje, znatno komplicira njegovu upotrebu. Pod opterećenjem, dno zavoja, što dovodi do deformacije cijele strukture, kao i uništavanja antikorozivnog premaza.

Osim toga, kako bi se osigurala učinkovita odvodnja, posuda mora biti instalirana na takav način da se odvodna rupa nalazi iznad ulaza u kanalizaciju. Prema tome, potrebno ga je podići iznad razine poda za oko 100 mm, što je nemoguće učiniti bez dodatnih naprava.

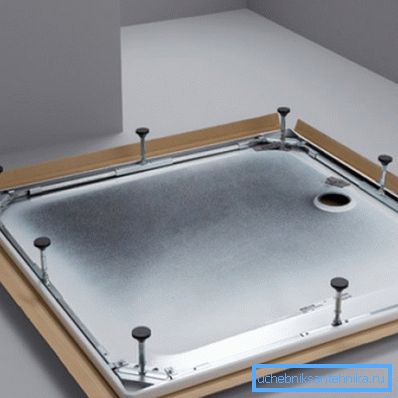

Okvir za paletu 90х90 za tuš s podesivom visinom nogu

Takav uređaj je okvir.

  • prvo, pruža paletu s potrebnom podrškom. Ovisno o konfiguraciji, okvir se može nalaziti samo oko perimetra, inače ispod dna. Druga je opcija poželjnija posebno za široke modele: poprečni rebra za ojačavanje daju željenu stabilnost.
  • Drugo, noge okvira omogućuju podizanje palete iznad poda do željene visine. Istodobno, mase strukture se lagano povećavaju, što znači da se opterećenje na podu ne povećava, što je vrlo važno pri opremanju sanitarnih objekata u zgradama od laganih materijala.
  • treći, dizajn većine okvira omogućuje namještanje duljine nogu. Zahvaljujući tome, brzo možemo poravnati paletu na ravnini, što je preduvjet za učinkovito korištenje tuširanja.

Obratite pažnju! Tuš kabina mora stajati savršeno, inače će doći do problema s ispuštanjem vode, a vrata u tračnicama će se početi zaglaviti zbog naginjanja. Prilikom postavljanja okvira bez okvira, poravnavanje se izvodi ulijevanjem kravate na odabrano područje.

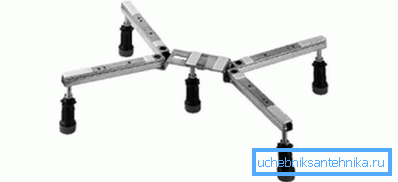

Univerzalni model s promjenjivom geometrijom

Dizajn takvih uređaja je vrlo jednostavan:

  • Temelj je sastavljen od nekoliko čeličnih traka, povezanih ili zavarivanjem ili pomoću kutnih zagrada.
  • Na krajevima letvica i na raskrižjima napravljene su rupe s navojem u koje su ugrađeni dovoljno debeli (10 mm i više) vijci.
  • Na krajevima vijaka su vijčane noge izrađene od trajne plastike. Unutar nogu također su navoji, što vam omogućuje da prilagodite položaj okvira.
Neregulirana podrška kuta zaobljenja

Preporuke za odabir

Unatoč činjenici da je cijena takvih proizvoda relativno malena, one moraju biti vrlo pažljivo odabrane. To je zbog činjenice da oni obavljaju vrlo odgovornu ulogu: ako okvira pauze, njegova zamjena će biti povezan s vrlo ozbiljnim troškovima rada, kao štand će morati nositi gotovo u cijelosti.

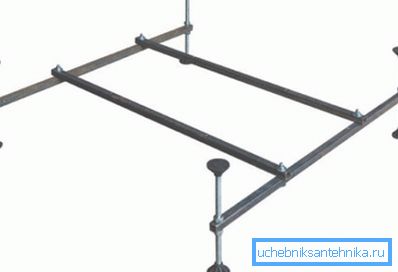

Proizvod tankih cijevi može se koristiti samo pod laganim opterećenjem.

Odabir modela trebate obratiti pažnju na sljedeće nijanse:

  • Prva je konfiguracija potpornih greda. Poželjno je da se ne nalaze oko perimetra palete, već ispod njegove baze. Dakle, opterećenje koje osoba stoji na dnu će se ravnomjernije raspodijeliti.
  • Debljina cijevi je također vrlo važan čimbenik. Najbolje je kupiti modele izrađene od oblikovane cijevi od najmanje 20x40 mm: one se neće savijati.
  • Obratite pažnju na kvalitetu metala. Vrlo je dobro ako su svi dijelovi prekriveni antikorozivnom bojom, stoga ćemo biti sigurni da će čak iu uvjetima visoke vlažnosti struktura ne hrđati.

Savjet! Posebna pažnja posvećuje se kvaliteti prerade zavara, jer se ovdje pojavljuje hrđa. Ako postoji čak i najmanje sumnje, prije instalacije vrijedi ponovno tretirati problematična područja s zaštitnim spojem.

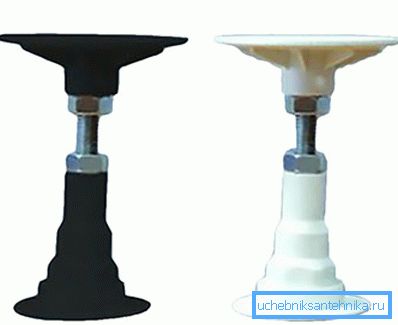

Podesive noge trebaju biti prilično pouzdane.
  • Konačno, trebali biste pregledati noge i njihove točke vezanja. Dijelovi moraju biti pričvršćeni dovoljno čvrsto, ali bez nepotrebnog napora, a na nosačima ne smije biti pukotina ili drugih grešaka.

Izrada i ugradnja

Kako napraviti okvir

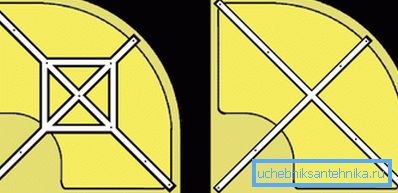

Približan raspored rebara

U pravilu stječemo potpornu strukturu zajedno sa samim tuš-kadom. Idealno, oba dijela trebaju biti izrađeni od strane istog proizvođača - tako da će slučajnost veličina biti što preciznija.

Međutim, ponekad je prilično teško pronaći prikladan proizvod ili je model koji vam je potreban nerazumno skup. U ovom slučaju, moguće je napraviti okvir sami.

Za proizvodnju će nam trebati:

  • Stroj za zavarivanje.
  • Bugarski s reznim kotačićem na čeliku.
  • Bušenje i bušenje različitih promjera.
  • Rubovi za rezanje unutarnjih navoja.
  • Čelične cijevi profila (kvadrat 40 x 40 mm ili pravokutni 20 x 40 mm).
  • Plastične mlaznice na nogama.
  • Čelične šipke s navojem.

Radimo na sljedeći način:

Zavareni dijelovi
  • Za početak stvaramo crtež našeg budućeg dizajna. Ako nam je potreban okvir pod tušem 90x90 cm, onda je najlakši način za izradu potpornja u obliku križa s dimenzijama oko 80x80 cm s umetcima za pojačanje.
  • Iz cijevi smo odrezali ulomke potrebne duljine i pažljivo ih očistili od hrđe.
  • Stavili smo praznine na stroj za zavarivanje i zavarali ih, pazeći da su smješteni strogo vodoravno. Vrlo je važno kontrolirati odsutnost odstupanja u slučaju kad napravimo neregulirani okvir.
  • Ako niste vješt u zavarivanju, dijelovi se mogu zakvačiti zajedno. Treba imati na umu da će elementi biti u različitim ravninama.
  • Noge - najteže. Za jednostavnu konstrukciju dovoljno je zavariti dno pod kutom od 90 °0 kratke duljine profilne cijevi. Ako nam je potrebna prilagodba visine, onda u cijevima bušimo rupice u kojima smo rezati niti, a zatim uvijamo vijke.
Ispustite sudoper na samostalnu podršku
  • Stavili smo utikače na krajeve nogu ili podesive plastične podupirače.
  • Sve spojeve za zavarivanje pažljivo se čiste, a zatim dobiveni dio obrađujemo antikorozivnom bojom.

Kako postaviti paletu na okvir

Postupak postavljanja palete na okvir (nije važno, tvornica ili domaća) nema poteškoća:

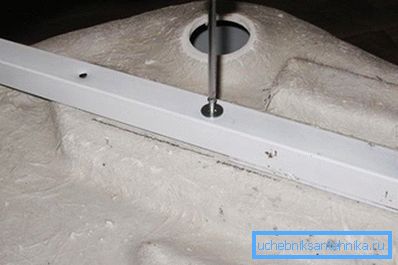

Fiksiranje fotografija na standardne rupe za montažu
  • Ako na dnu palete postoje montažne rupice ili posebni zatvarači, okrenite ga i pričvrstite okvir na donjoj strani vijcima. Inače, paleta će morati jednostavno ležati na potporu, ponekad - s upotrebom brtvila.
  • Zatim postavite nosače okvira na odabrano područje poda. Površina mora biti ravna i što je čista.
  • Pomoću ključa zakrenite vijke za namještanje na nogu dok se posuda ne ugradi. Postupak kontrolira jedna ili više razina.
  • Nakon završetka instalacije postavljamo ukrasne trake na bočne nosače palete. U domaćoj izvedbi za ovu namjenu možete napraviti nekoliko montažnih rupa.
Rezultat rada

zaključak

Kao što možete vidjeti, gore navedena uputa je dovoljno jednostavna za samostalno implementiranje. Naravno, teško je napraviti okvir za paletu nego jednostavno koristiti gotove, ali ako je potrebno, taj zadatak može biti dobro.

Za detaljniju analizu opisanih tehnika vrijedi promatrati videozapis u ovom članku.
