Oluja kanalizacijskog sustava

Sustav odvodnje oborinskih voda uređen je s ciljem promatranja povoljnih životnih uvjeta i funkcioniranja kućanstava. On osigurava inženjersku zaštitu terena od poplave površinskim otjecanjem vode, a također je i mjera predostrožnosti od poplave podzemnih voda. Sustavi otpadnih voda su mreža otvora za vodu, posude, cijevi, udubine u kojima se sakupljaju i prevoze kiša i vodena otopina. Ugradnja vode snijega je skupo. Ovo je proces koji zahtijeva mnogo vremena, ali skupljena otrovna voda s vlastitim rukama pomoći će značajno uštedjeti troškove.

Vrste površinske odvodnje

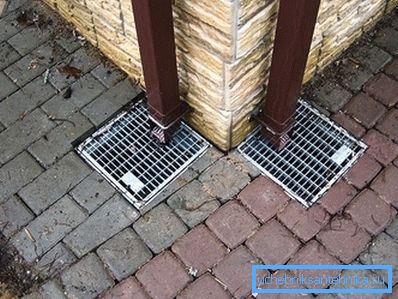

Vrste površinske odvodnje

Trenutno se koriste dvije vrste sustava za pročišćavanje otpadnih voda koje se međusobno nadopunjuju:

  • Linearna drenaža - koristi se za skupljanje taline i kišnice s velikog područja.
  • Point drenaža - koristi se za lokalnu skupljanje površinske vode.

Linearne drenažne posude sakupljaju i prenose vodu s velikih površina, točnije - obavljaju funkciju lokalne prikupljanja vode (u slučaju da vertikalni izgled objekta ne dopušta vodu da se skrene po pladnjama) ili pregleda. Također se drenažom isklesana često koristi za skupljanje kišnice iz odvodnih cijevi.

Sustavi odvodnje otpadnih voda izrađeni su od plastičnog, betonskog, polimernog betona i vlaknastog armiranog betona. Svaka vrsta ladice dizajnirana je za određenu klasu opterećenja. U privatnoj gradnji postoje tri vrste opterećenja:

  1. A15 pješačke površine, biciklističke staze, dvorišta.
  2. B125 garaža i parkiralište za automobile.
  3. S250 pločnici, garaže.

Izračun i dizajn

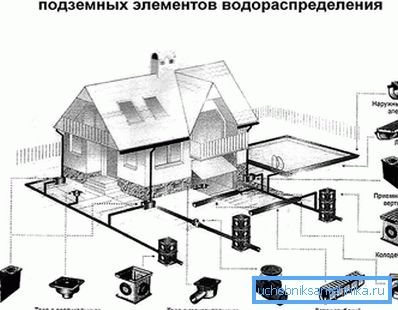

Izračun i dizajn

Prije nego što počnete s vodom, morate napraviti sve hidrauličke izračune, izraditi planove i profile. Hidraulički proračun sustava površinske odvodnje vrši se na temelju SNiP zahtjeva, uzimajući u obzir geoklimatske i geometrijske karakteristike slivnog područja, čiji rezultati određuju potrebni poprečni presjek odvodne ploče, broj mjesta ispuštanja i promjer odvodne cijevi.

Kako bismo napravili hidrauličke izračune, trebali bismo vam dati sljedeće početne podatke:

  • intenzitet padalina na mjestu instalacije s olujnim vodama;
  • vrsta površine (travnjak, popločavanje itd.) i njegovo područje;
  • nagib terena;
  • krovna površina kuće i gospodarskih objekata.

Pomoću tih podataka možete izračunati količinu vode koju želite poduzeti pomoću pojednostavljene formule:

Q = q20* F * Z, - gdje

  • q20 - intenzitet kiše, l / s po 1 ha, koji traje 20 minuta, uzima se prema SNiP;
  • F je područje iz koje se prikupljaju površinske vode, ha;
  • Z je prosječna vrijednost omjera pokrića.

Za privatnu izgradnju dovoljno je raditi s nekoliko Z vrijednosti:

  • travnjaci, zemljani pokrivač - 0,35;
  • makadam bez veziva - 0,4;
  • betonski premaz - 0,85;
  • asfaltni betonski kolovoz - 0,95;
  • krov kuće - 1.

Količina vode izračunava se za svaki odjeljak koji se koristi pojedinačnim ulazom, zasebno. Kapacitet drenažnih posuda ovisi o kutu nagiba, vrsti i veličini ladice - ovi podaci dobivaju proizvođač.

Na planu se navode mjesta prtljažnika, točkastih otvora, provjera bušotina i mjesta ispuštanja. Obvezni element planova, ako profil nije izgrađen, je prisutnost oznaka koje upućuju na padine u sekcijama i, prema tome, kretanju vode. U slučaju kompleksnog sustava odvodnje, morate izgraditi profil s oznakama oznaka nižih granica kanala, bunara i ispusnih cijevi.

Značajke instalacije

Značajke instalacije

U skladu s planom pripremaju se rovovi za postavljanje posuda i polaganje cjevovoda. Da biste instalirali kanalizaciju oluje, trebat će vam sljedeće alate:

  • razina;
  • čekić za pločice;
  • moždine;
  • lopata;
  • traka mjera;
  • Bugarski.

Žica označava liniju, ispod koje će se linija posuda podići. Širina rova ​​jednaka je širini ladice plus 10 cm tolerancije na svakoj strani ladice, a dubina je jednaka visini pladnjeve plus 10 cm. Žica je spuštena neposredno ispod završnog sloja. Ugradnja odvodnje započinje od točke ispuštanja. Ladice se ugrađuju u jarak na betonskoj podlozi s obaveznim cementiranjem. Ako je potrebno, pladanj se izravnava čekićem za pločicu, lagano dodirujući rubove s kontrolom razine. Debljina zidova betonskog kaveza ovisi o tome koja je klasa opterećenja pretpostavljena. Za opterećenja klasa A15 i B125, debljina betonske podloge mora biti 15 cm, debljina betona oko zidova je 10 cm, za debljinu stijenki betonskih crijeva za debljinu C250 15 cm.

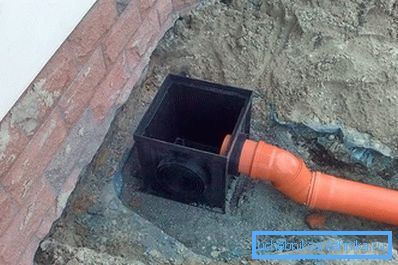

Ulaz za vodu

Pri postavljanju plastičnih ladica, beton može deformirati svoje zidove. Da biste to spriječili, ladice se instaliraju zajedno s roštiljem. Kako bi se rešetke ne bi prljave rješenjem, mogu se zamotati plastičnim folijama.

Da bi voda slobodno ušla u sustav, a kotači automobila nisu uništili zidove ladice, rešetka bi trebala biti ugrađena 3-5 mm ispod razine površine.

Ladice su povezane s zglobom pomoću "trn-žlijeb" sustava. Da bi se povećao vijek trajanja tuširanja, svi spojevi u posudama su zapečaćeni, a na posljednjoj ladici priključen je utikač. U slučaju spajanja ladica pod kutem, moraju se rezati i spojiti pod kutom od 45 °, a isto treba obaviti i rešetkama. U pravilu, brusilica se može rezati, ali dijamantni kotač se koristi za polimerne pješčane i betonske ladice. Prilikom piljenja treba pokušati zgrabiti obje strane ladice.

Prilikom montaže ladica, neophodno je osigurati zaštitnu cijev između grila i površine s obje strane, koja je ispunjena brtvilom.

Ladice su spojene na kanalizacijsku kanalizaciju kroz pijesak pomoću PVC izlaza promjera 110-150 mm. Za to je bolje koristiti zavoje pod kutom od 45 °. Otpad se ne može ugraditi, ako nema opasnosti od krhotine u olujnoj vodi. U tom slučaju, za spajanje na sustav koriste se ladice s vertikalnom granom prema dolje ili završnom kapom s otvorom za povezivanje cjevovoda.

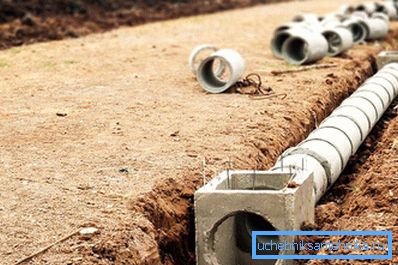

Polaganje kanalizacijske cijevi oluje

Bolje je produbiti ispusnu cijev iz ladice ili pješčane zamke ispod oznake za zamrzavanje tla, a onda topli zrak iz sustava neće dopustiti da se voda u zamrzivaču pijeska zamrzne, što će sustav dugotrajno raditi.

Brzina kretanja olujne vode trebala bi biti od 0,4 do 0,6 m / s s minimalnim nagibom na dnu. Zahvaljujući tome, sustav odvodnje neće biti zagušen. U nedostatku prirodnog nagiba površine, potrebno je koristiti kaskadu ladica ili ladica s nagibom koji će stvoriti visinsku razliku i osigurati potrebnu brzinu protoka.

Najmanji promjer cjevovoda za olujnu vodu je 110 mm, nagib cjevovoda mora biti najmanje 0,01 ili 1 cm / m, za cijevi od 150 mm najniži nagib je 0,008.

Spajanje točkastih otvora ili pješčane hvataljke s kolektora za transport treba provesti kroz kosu ili inspekcijske bušotine.

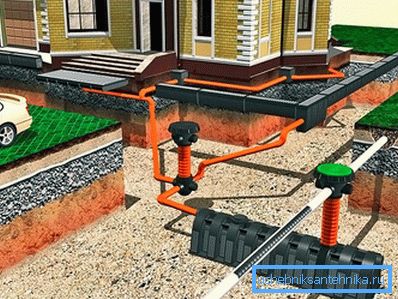

Shema olujne kanalizacije

Tijekom rada, ladice se povremeno moraju očistiti od krhotina, istovremeno odstranjivanje rešetke, kao i izvođenje iskopa i čišćenja filtera od pijeska i odvoda točke.
