Za normalno funkcioniranje sustava grijanja potrebno je ne samo kotao za grijanje, cijevi i radijatori. Malu ulogu ima dodatna oprema: ventili, termostati, ventili i tako dalje. Također su važni i ekspanzijski spremnici za grijanje, zbog čega se održava potreban pritisak tekućine u cjevovodima i uklanja se suvišni zrak. O tome zašto je potreban ovaj element sustava, kako odabrati odgovarajući model i sami ga instalirati, pročitajte dalje.

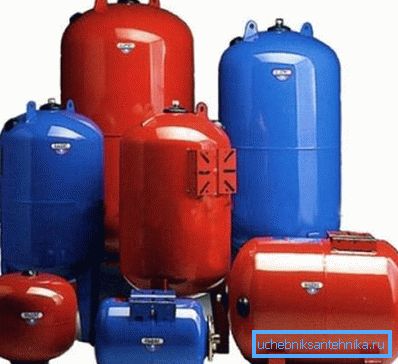

Spremnik za proširenje - važan element sustava grijanja

Vrste opreme

Odabir ove jedinice mora započeti s razmatranjem postojećih modela na tržištu.

Suvremene tehnologije u rasporedu sustava grijanja osiguravaju da ekspanzijski spremnik u sustavu grijanja može biti:

  • otvoreni tip - je spremnik bez napunjenog tlaka, gdje god možete uliti upotrijebljenu rashladnu tekućinu, ako je potrebno;
  • zatvoreni tip (membrana) - hermetički spremnik podijeljen fleksibilnom podjelom: s jedne strane je rashladna tekućina, s druge strane - pumpirani zrak ili specijalni plin.

otvoreno

Prednosti ove vrste opreme u jednostavnosti instalacije i održavanja. Otvoreni spremnik za ekspanziju za grijanje ne zahtjeva postavljanje slavina, odvojenu membranu i hermetički poklopac koji štiti unutrašnjost od prodiranja zraka.

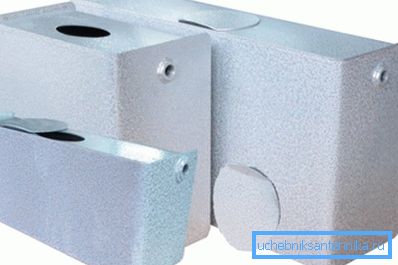

Na spremnicima s fotografskim otvorenim tipom

Naknada gubitaka rashladne tekućine, neizbježna u ovom slučaju, obavlja se na najjednostavniji mogući način: potrebno je vodu dovezati do željene razine s redovitom kantom. Iako mnogi modeli imaju ulaz za spajanje vodovodnih instalacija.

Oblik kapaciteta nije bitan. To može biti ravna metalna kutija ili bačva, čiji volumen je dovoljan za smještaj nosača topline koji se grije zagrijavanjem.

Unatoč činjenici da je cijena takvog rješenja minimalna, otvoreni ekspanzijski spremnik sustava grijanja ima nekoliko značajnih nedostataka:

  • potrebu za kontinuiranim praćenjem razine vode u spremniku i njegovom nadolijevanju;
  • Poteškoće u odabiru mjesta za postavljanje (instalacijske upute zahtijevaju njegovo postavljanje na najvišoj točki, što je vrlo teško ako se kuća ne nalazi u potkrovlju);
  • mali tlak rashladnog sredstva u radijatorima i cijevi za grijanje;
  • metalne korozije - cijevi, spremnici, radijatori i tako dalje;
  • potreba za izolacijom - u nekim slučajevima, rashladna tekućina može zamrznuti (osobito ako potkrovlje kuće nije ispravno izolirano).

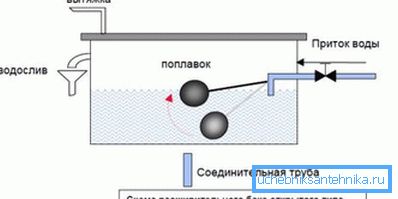

Otvorite shemu rada spremnika za proširenje

Savjet! Nakon pregleda navedenih nedostataka, zapitajte se: trebate li takav spremnik? U većini slučajeva, bolje je potrošiti malo više novca i kupiti napredniju jedinicu. To je nešto skuplje, ali prednosti neće vas razočarati u donošenju odluke.

zapečaćen

Ovdje ćemo detaljnije razmotriti posudu za ekspanziju membrane: ne mora biti potrebno za gravitacionu vrstu sustava grijanja (iako je ta izjava također upitna), ali klimatska mreža s prisilnom cirkulacijom nositelja topline obično zahtijeva instalaciju ove posebne opreme.

Zatvoreni ekspanzijski spremnik sustava grijanja može biti od dvije vrste:

  • s dijafragmom od gume za hranu - takve jedinice su obojene plavom bojom, manje su troškove, ali su manje izdržljive i izdržljive (membrana se može probiti ako tlak u ekspanzijskom spremniku sustava grijanja prelazi određenu razinu);
  • s tehničkom gumenom dijafragmom - to su bolji proizvodi koji su prekriveni crvenom bojom (kako bi se modeli razlikovali među sobom).
Zatvoreni spremnik za ekspanziju

Načelo rada uređaja je jednako i izuzetno jednostavno: kada se temperatura poveća, povećava se količina rashladnog sredstva, a njezin višak protječe u spremnik, komprimiranjem zraka iza membrane i povećanjem tlaka. Dok se voda hladi, dolazi do obrnutog.

Ovisno o načinu pričvršćivanja membrane razlikuju se:

  • spremnici s uklonjivom elastičnom pregrada - u slučaju oštećenja može se zamijeniti bez demontaže spremnika;
  • spremnika s fiksnom membranom - u ovom slučaju, morat ćete mijenjati cijeli spremnik koji, međutim, košta znatno manje od prethodne verzije.

Spremnici za ekspanziju za sustave grijanja opremljeni sa flaniranjem (uklonjivim) pregrade imaju nekoliko prednosti:

  • izdržati veći maksimalni tlak;
  • mogu se montirati i okomito i vodoravno;
  • pružiti priliku za brzo zamjenu membrane u slučaju puknuća.

Savjet! Kako biste izbjegli oštećenje odsječka, preporučuje se da, kada započne grijanje, odaberite najmanji način rada, a tlak u sustavu će polako porasti. Također možete instalirati ventil s mjeračem tlaka kroz koji se ispušta višak zraka ili voda.

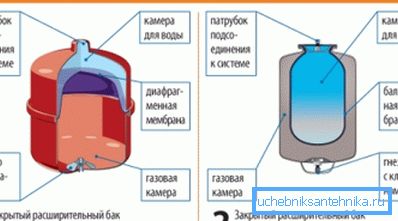

Vrste membranskih ekspanzijskih spremnika

Savjeti za odabir

Prije odabira određene vrste spremnika za ugradnju u sustav grijanja, preporučujemo da se upoznate s pozitivnim aspektima korištenja zataljene ekspanzijske posude.

Malo je vjerojatno da ćete nakon toga imati ikakve sumnje:

  • nije potrebno instalirati na vrh grijane mreže, što omogućuje spremanje na kupnju i polaganje cijevi;
  • spremnik s membranom ima manju veličinu od spremnika otvorenog tipa;
  • isključuje se gubitak rashladne tekućine zbog isparavanja;
  • minimalni su gubitci topline koji su neizbježni s nedovoljno izoliranim otvorenim spremnicima;
  • metalni dijelovi sustava grijanja bolje su zaštićeni od korozije, jer zaptivani spremnik sprječava ulaz zraka u cjevovode i radijatore;
  • prisutnost zatvorenog spremnika za ekspanziju omogućuje vam grijanje s povećanim tlakom rashladnog sredstva.

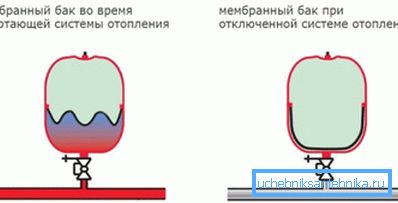

Načelo membrane

Savjet! Uz značajke dizajna obratite pozornost na ime proizvodnog pogona koji je proizveo ekspanzijski spremnik. Kvaliteta izravno ovisi o tome. Najpoznatiji proizvodi tvrtke Reflex, Zilmet, Aquasystem, Cimm. Ti spremnici za ekspanziju za grijanje dobro su dokazani u gravitacijskim sustavima grijanja iu mrežama s prisilnom organizacijom cirkulacije tekućine.

Postupak instalacije

Odabir ekspanzionog spremnika za grijanje i kupnju je samo pola bitke. Također je važno pravilno instalirati opremu. Iz toga izravno ovisi o učinkovitosti svog rada i trajnosti.

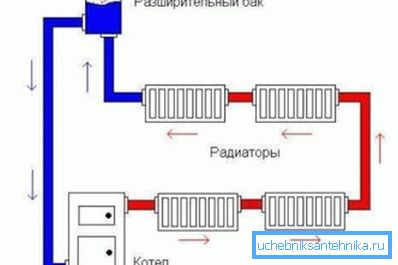

Mjesto postavljanja otvorenog tipa ekspanzijskog spremnika

Postupak instalacije je sljedeći:

  1. Osigurajte da je temperatura okoline iznad 0 stupnjeva Celzijusa. Inače, posao mora biti odgođen do zagrijavanja.
  2. Prije dovršetka ugradnje osigurajte brz pristup zračnom ventilu. To će vam omogućiti brzu prilagodbu tlaka u gornjem (plinskom) dijelu spremnika i spriječiti rupturu membrane.
  3. Nakon što je instalacija završena, ne smije se ometati pristup bilo kojem predmetu ventila i odvodnih ventila.
  4. Spremnik mora biti postavljen tako da se na vanjsku površinu ne primjenjuje pritisak. Posebno pazite da cijevi za grijanje ne dodiruju zidove spremnika.
  5. Preporučljivo je postaviti dodatni stupanj prijenosa koji regulira tlak tekućine. To će vam pomoći u izbacivanju viška rashladnog sredstva, čime se sprječava uništavanje spremnika u slučaju nužde.
  6. Spremnik se mora montirati na dio cjevovoda koji opskrbljuje već rashlađenu rashladnu tekućinu na kotao za grijanje. Međutim, ne u blizini ulaza potonjeg.

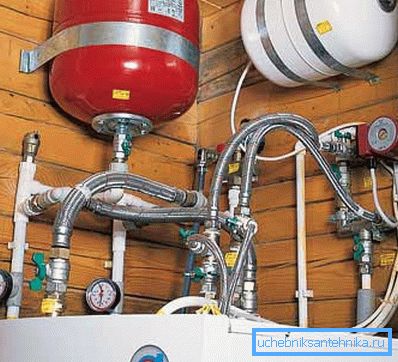

Zatvoreni spremnik može se ugraditi ne samo na vrhu, već i drugdje u sustavu grijanja.

zaključak

Spremnik za ekspanziju, unatoč očitoj neznatnosti, važan je element sustava grijanja. Upravo to sprečava njegovo uništenje kao rezultat povećanja tlaka i sprečava stvaranje zračnih utikača, što smanjuje učinkovitost rada. Dodatne informacije o ostalim potrebnim elementima klimatskog sustava kod kuće možete saznati iz videozapisa u nastavku.
