Udobno kućište jednostavno je nezamislivo bez dobro opremljenog WC-a, čije je središnje mjesto rezervirano za toalet. Važan element ovog sanitarnog aparata je odvodni spremnik, koji se ponekad čak i skriva u zidu, no kada se spušta, njegovo značenje postaje jasno. Dalje, pogledamo kako je uređen WC školjka, što može biti potrebno kako bi se uklonile sve vrste pogrešaka.

Ispusite spremnik s gumbom

Načelo spremnika

Sustav za odvodnju obavlja iznimno važnu funkciju - ispražnjava WC. Bez nje, ovaj uređaj za vodu pretvorio bi se u noćnu vazu, pa je sudoper koji osigurava udobnu uporabu ove vodovodne instalacije.

Tijek odvoda je vrlo jednostavan:

  • Na savitljivom crijevu, voda iz sustava za opskrbu vodom ulazi u spremnik opremljen mehanizmom za punjenje i pražnjenje.. Mehanizam za punjenje zatvara vodu kad se regrutira na određenu razinu.
  • Kada se pritisne tipka ili se šipka podigne, aktivira se odvodni ventil, zbog čega voda iz spremnika ulazi u WC i tako se sadržaj ispire., koji ide dolje odvod.
WC umivaonik

Općenito, načelo rada odvoda je vrlo jednostavno i sastoji se od alternativnog djelovanja mehanizama smještenih unutar spremnika, koji se nazivaju zatvoreni ventili. Zatim ćemo pokušati detaljno ispitati uređaj za zaključavanje za cisterne za WC, na što obično ne obraćamo pažnju u svakodnevnom životu.

Komponente odvodnih armatura

Znajući kako je dizajniran WC cisterna, neće biti teško popraviti ili zamijeniti neuspjele dijelove. Naravno, dizajn različitih modela može se razlikovati, međutim, osnovni elementi i načelo njihova rada isti su za sve vrste ventila.

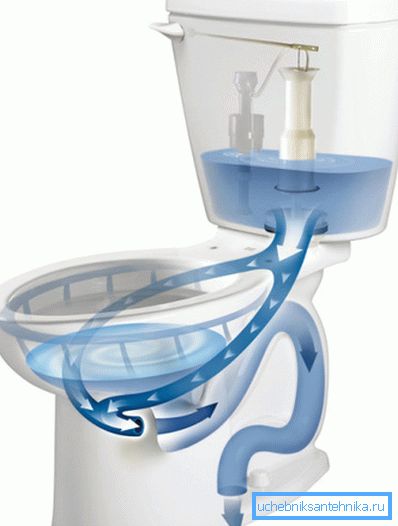

Shema plutajućeg mehanizma

Mehanizam punjenja

Kao što je gore spomenuto, zadatak mehanizma za punjenje je omogućavanje pristupa vodu u spremniku i preklapanja, kada je to potrebno. Ovaj mehanizam sastoji se od sljedećih elemenata:

Zatvoreni ventil Smještena u kućištu, smještena na "ulazu" u spremnik. Zadatak je sanitarnog sanitarnog čvora za isključivanje vode.
Lever float Zadatak dijela je reguliranje položaja ventila. Kada se plovak spusti, otvori se ventil. Kada je plovak na vrhu - ventil potpuno blokira vodu.

Valja reći da moderni zatvarači izgledaju malo drugačije, a posebno se plovak kreće samo u vertikalnoj ravnini, a sam ventil se nalazi na dnu, a ne na bočnoj strani. Međutim, princip mehanizma ostaje isti.

Takav uređaj za WC cisternu omogućio je da se ne osigura postupno preklapanje vode, već potpuna na samom kraju skupa. Zbog toga se kapacitet zapošljava puno brže.

Obratite pažnju! Za normalan rad odvoda potrebno je podesiti položaj plovka. Inače, u spremnik će se uvući nedovoljna količina vode, ili obrnuto, voda kroz odvod stalno će se odvoditi u zahod.

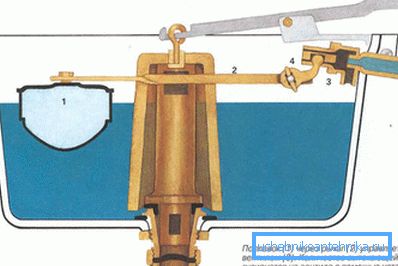

Kapacitet s jednostavnim odvodnim sustavom

Mehanizam pražnjenja i prelijevanja

Najjednostavniji i prvi šljive bio je sustav s kruškom. Radila je vrlo jednostavno - unutra je bila gumena žarulja, hermetički blokirajući odvodnu rupu. Bilo je neophodno podizati ručicu ili povući ručku na lancu, jer je voda bacila buku u WC.

Uređaj za WC školjke sada se promijenio. Ovaj sklop za pojačanje sastoji se od dva glavna elementa:

prelijevanje Sprječava prelijevanje kapaciteta. Ako razina vode dosegne maksimalnu dopuštenu razinu, voda počinje teći u WC.
šljiva Pokreće se pritiskom gumba koji se nalazi na poklopcu spremnika. U modernim modelima wc-a postoje dva gumba - za djelomični i puni odvod, koji štedi vodu.

Unatoč složenijem dizajnu, princip rada odvoda ostao je isti - otjecanje otvora hermetički zatvara odvodni ventil koji se podiže kada pritisnete gumb.

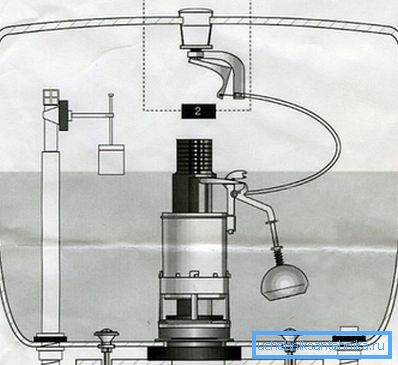

Armatura sheme modernog spremnika

Savjet! Prema riječima stručnjaka, njemački elementi su najviše kvalitete, međutim, cijena je vrlo visoka. Ako nemate priliku kupiti njemačke armature, možete kupiti poljsku, koja također ima dobru kvalitetu, ali košta puno manje.

Treba napomenuti da prema vrsti lokacije spremnika postoje dvije vrste:

  • Suspendirano - u ovom slučaju spremnik s WC-om povezan je pomoću cijevi kroz koju teče voda.

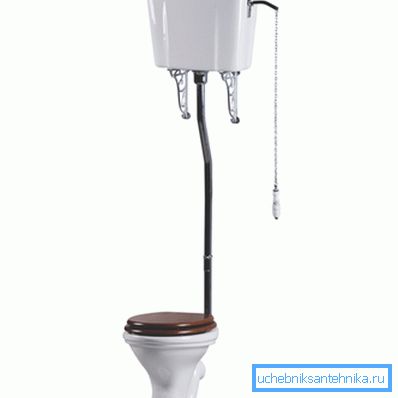

WC s visećim cisternom
  • Postavljen na policu zahod - u ovom slučaju, odvodna rupa spremnika izravno je poravnata s rupom u WC-u. Za čvrstoću spajanja cijevi koristi se gumeni brtveni materijal.
  • Postavljen na zid - za razliku od dvije opcije opisane gore, ovaj kapacitet je instaliran na zid. Prema načelu veze s WC-om, dizajn je sličan vješalicama.

Sada kad znate kako se cisterna za vodu radi, možete pronaći uzrok kvara uređaja i popraviti ga sami.

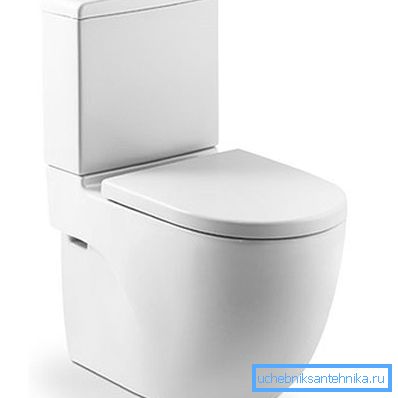

WC s tenkom ugrađenim na policu

Klasifikacija spremnika

Kao što je gore spomenuto, različiti modeli spremnika mogu imati neke strukturne razlike. Stoga ćemo se upoznati s najraširenijim vrstama.

Kutije su klasificirane u nekoliko skupina.

Prije svega, uvjetno se mogu podijeliti prema lokaciji spremnika ili gumba:

  • Side - u pravilu, koristi se za vješanje spremnika za WC koji se nalaze na određenoj visini. U tom slučaju, da ispraznite vodu, morate povući lanac. Uređaj za pražnjenje, u pravilu, provodi se u obliku podignute kruške.
  • Gornji gumb ili poluga nalaze se na vrhu, u sredini poklopca. Ispuštanje armature u ovim spremnicima složenije.

Osim toga, spremnici se razlikuju u materijalu iz kojeg su izrađeni.

Trenutno se nalaze sljedeće vrste proizvoda:

  • Porculan - najskuplji su modeli napravljeni od ovog materijala, stoga su relativno rijetki.
  • Čamac - trenutno najčešća opcija. Postavljeni su na policu zahod. Spremnici iz fajanca mogu imati vrlo drugačiji dizajn.
  • Plastični - ovi spremnici su ugrađeni u zid i imaju ravni oblik. Izvana se razlikuju od tradicionalnih cisterni, jer oni više nalikuju spremniku, međutim, načelo njihovog rada je isto. Osim toga, postoje suspendirani plastični spremnici sovjetskog uzorka, u posljednje vrijeme sve su rijetki.

Valja napomenuti da u nekim apartmanima možete vidjeti i spremnike od lijevanog željeza, koji su već rijetkost.

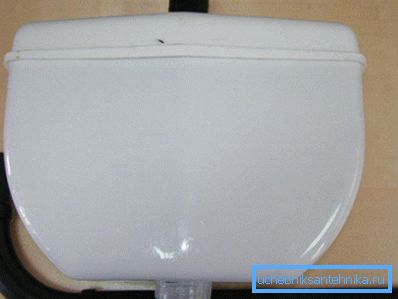

U foto - plastičnom spremniku sovjetskog tipa

Najčešći problemi

Budući da je uređaj cisterne za WC je vrlo jednostavan, bez obzira na vrstu gradnje, nema toliko mogućnosti za kvarove. Zatim razmotrite neke od najčešćih:

Spremnik ne drži vodu, zbog čega voda neprestano teče u WC. Postoji nekoliko razloga za ovu nevolju:
  • Prije svega, morate osigurati da plovak bude ispravno konfiguriran, moguće je da se voda skuplja iznad dopuštene razine i prolazi kroz odvod.
  • Također je potrebno osigurati da je ventil za zatvaranje u radnom stanju, zbog čega je potrebno podići plovak do stanja. Ako voda nastavlja strujati kroz ventil, mora se očistiti ili zamijeniti.
  • Ako nema problema s radom mehanizma za blokiranje, potrebno je očistiti ili zamijeniti ventil ventila za pražnjenje.
Voda izlazi iz spremnika Ovaj se problem pojavljuje u uređajima koji su instalirani na toaletu. U tom slučaju potrebno je rastaviti spremnik i zamijeniti sve gumene brtve, uključujući zglobne gumice.
Mehanički lom dijelova spojke U ovom slučaju, jedini izlaz je rastaviti neispravan dio i otići s njom u specijaliziranu trgovinu za kupnju istog.

Obratite pažnju! Prije početka popravka spremnika, morat ćete ukloniti poklopac vlastitim rukama. Ovaj rad mora biti pažljivo izvršen kako ne bi prekršio ovaj dio.

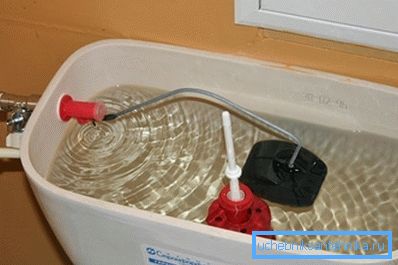

Ventil za zatvaranje ne isključuje vodu

Ovdje, zapravo, sve moguće pogreške. Upute za njihovo uklanjanje izuzetno su jednostavne pa će se svaki domaći obrtnik moći nositi s njom.

zaključak

Unatoč činjenici da su moderni odvodni tankovi postali puno savršeniji, njihovi uređaji i dalje ostaju vrlo jednostavni. Stoga nije teško razumjeti načela rada mehanizama i, ako je potrebno, popraviti ih.

S videozapisa u ovom članku možete saznati dodatne informacije o ovoj temi.
